Bơm nhông thủy lực HGP-1A-F3R 3cc – Kích thước và chọn lắp

Bơm nhông thủy lực HGP-1A-F3R có dung tích riêng 3 cc/vòng, dùng cho bộ nguồn cần lưu lượng nhỏ và kiểm soát tốc độ xi lanh. Theo tài liệu đúng mẫu HKE đang bán, bơm có áp suất định mức 250 bar, tối đa 280 bar; hai cửa dầu PT3/8″ và trục Ø12 mm.

Bơm bánh răng HGP-1A-F3R: chọn theo lưu lượng và kích thước

HGP-1A-F3R thuộc dòng bơm nhông thủy lực HGP-1A, hoạt động theo nguyên lý bánh răng ăn khớp để hút và đẩy dầu. Model F3R có dung tích riêng 3 cc/vòng, cân bằng giữa lưu lượng và độ ổn định, rất phù hợp cho các hệ thống thủy lực cỡ nhỏ đến trung bình.

Thông số bơm nhông thủy lực HGP-1A-F3R

Các trị số theo bảng kỹ thuật và bản vẽ mẫu HKE đang bán. Không áp dụng thông số của nhà sản xuất khác chỉ vì trùng mã HGP-1A.

• Model: HGP-1A-F3R

• Dòng bơm: HGP-1A

• Kiểu bơm: Bơm nhông (bánh răng)

• Dung tích riêng: 3 cc/vòng

• Chiều quay: R – quay phải (CW, nhìn từ đầu trục)

• Áp suất định mức: 250 bar; tối đa: 280 bar

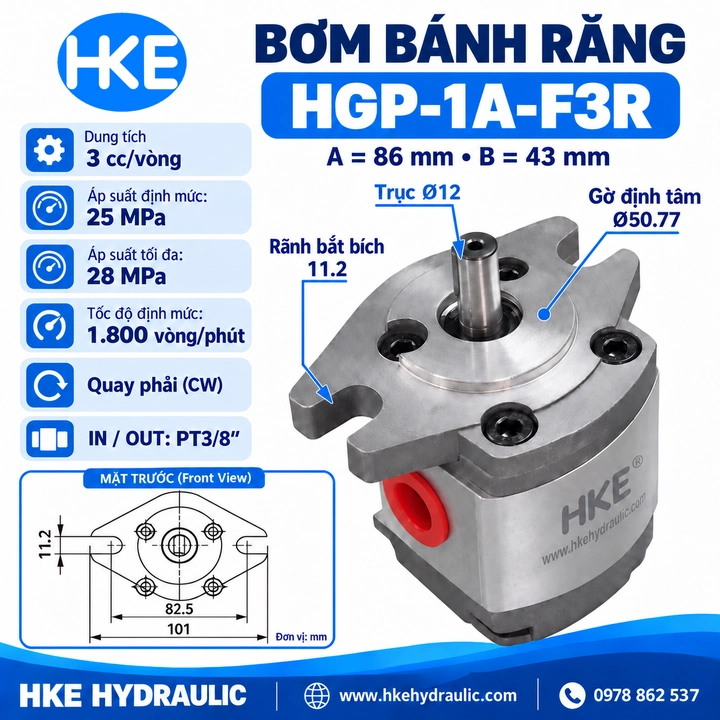

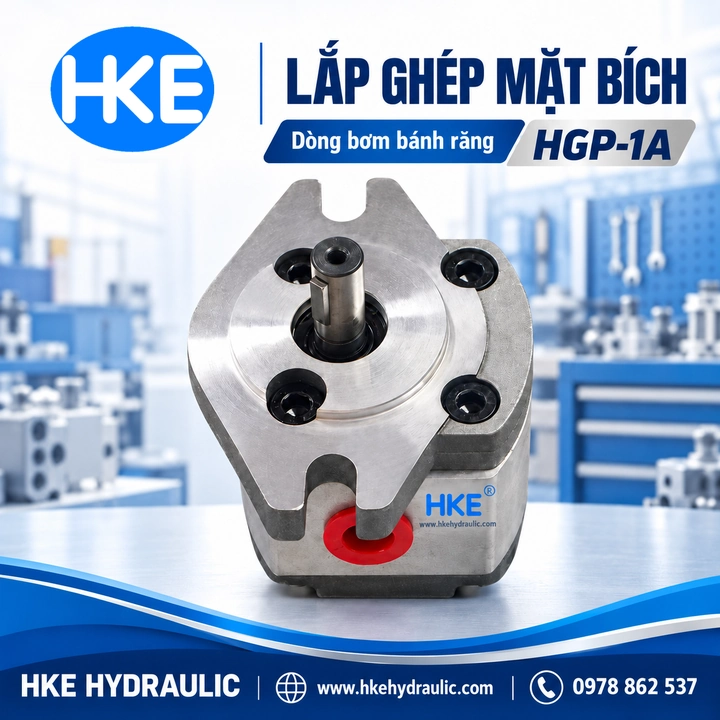

• Kiểu lắp: mặt bích, gờ định tâm Ø50,77 mm; tâm rãnh lắp 82,5 mm

• Ứng dụng: hệ thống thủy lực công nghiệp nhẹ

👉 Lưu ý chọn đúng chiều quay R để tránh hư hỏng bơm khi vận hành.

Bơm thủy lực 3cc cho bao nhiêu lít/phút?

Với bơm bánh răng HGP-1A-F3R, lưu lượng lý thuyết Q = 3 × n / 1.000, trong đó n là tốc độ trục bơm tính bằng vòng/phút.

Lưu lượng thực tế thấp hơn giá trị lý thuyết do tổn thất thể tích. Không hiểu 3cc là 3 lít/phút; khi chọn bơm thủy lực 3cc, cần biết tốc độ động cơ và thời gian hành trình xi lanh mong muốn.

Kiểm tra trước khi lắp bơm nhông thủy lực HGP-1A-F3R

• Đối chiếu lưu lượng yêu cầu với tốc độ động cơ thực tế

• Kiểm tra đường hút kín, thông thoáng và đủ dầu trước khi chạy

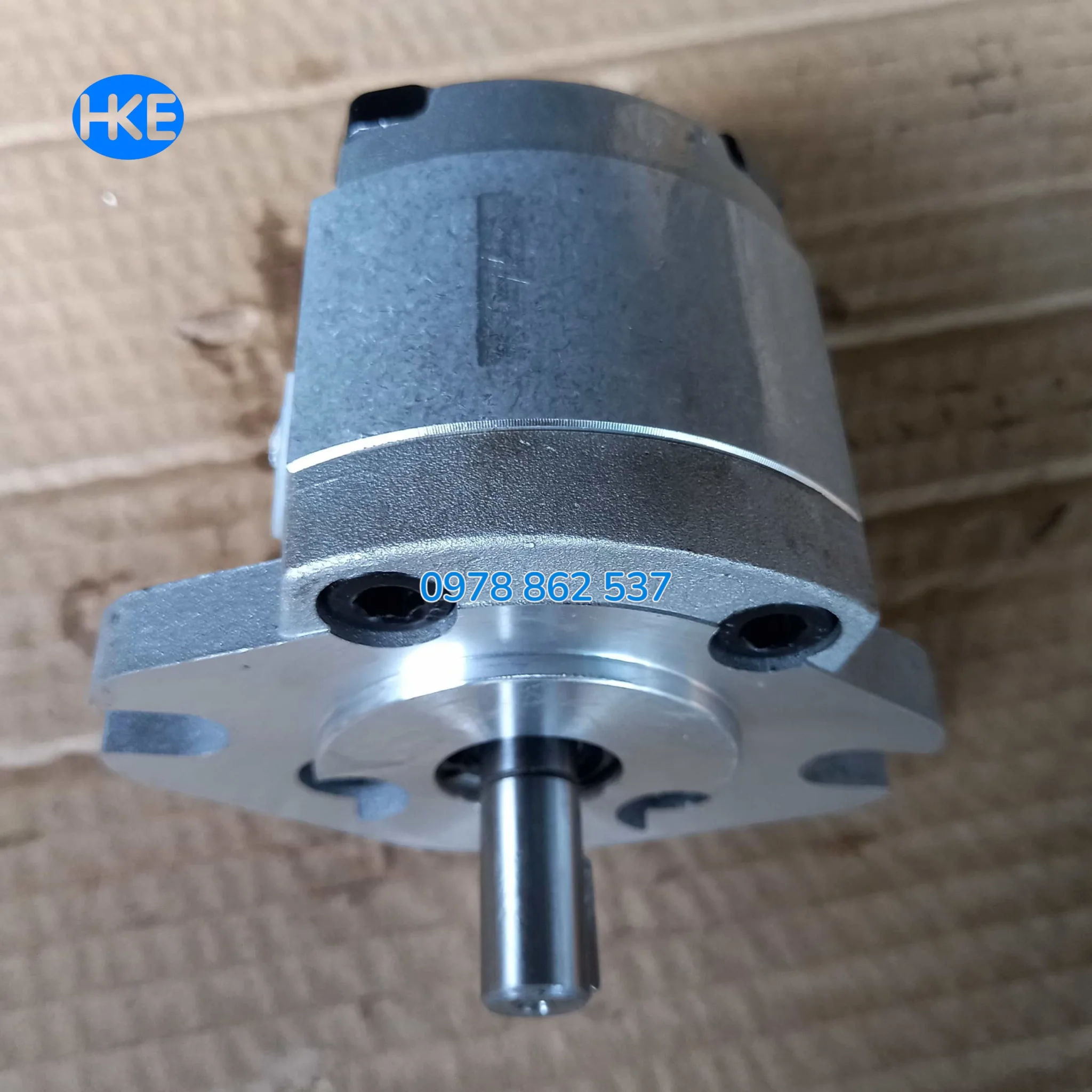

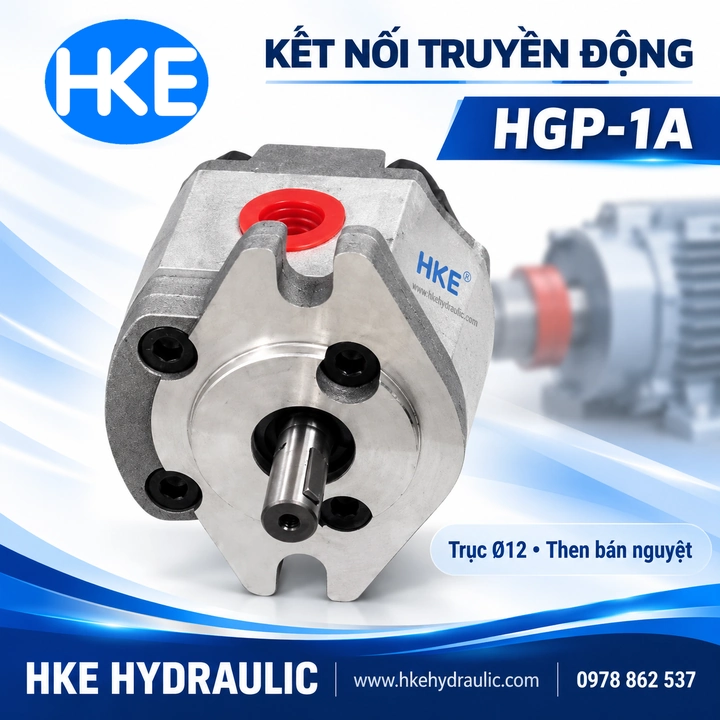

• Đối chiếu trục Ø12 mm, then 4 × 16 mm và khớp nối

• Kiểm tra gờ định tâm, tâm lỗ và khoảng trống lắp thân bơm dài A = 86 mm

• Chọn công suất động cơ theo áp suất, lưu lượng và hiệu suất hệ thống

Ứng dụng bơm thủy lực 3cc

Có thể cân nhắc bơm nhông thủy lực HGP-1A-F3R cho các ứng dụng dưới đây khi lưu lượng, áp suất và chu kỳ làm việc đã được tính phù hợp:

• Máy ép thủy lực mini

• Máy cơ khí, máy sản xuất

• Hệ thống thủy lực công nghiệp nhẹ

• Thiết bị nâng hạ

Chọn F3R hay đổi sang F2R, F4R?

Ở cùng 1.400 vòng/phút, HGP-1A-F2R 2cc cho 2,8 lít/phút; F3R 3cc cho 4,2 lít/phút; HGP-1A-F4R 4cc cho 5,6 lít/phút theo lý thuyết. F3R cấp dầu nhiều hơn F2R 50%, còn F4R nhiều hơn F3R khoảng 33%.

Tăng dung tích không tự tăng lực ép. Ở cùng áp suất và tốc độ, bơm lớn hơn cần công suất truyền động lớn hơn. Trước khi đổi mã, kiểm tra động cơ, van, đường dầu và khả năng giải nhiệt. Xem thêm danh mục bơm nhông HGP-1A để đối chiếu các mẫu.

Câu hỏi khi thay bơm nhông thủy lực HGP-1A-F3R

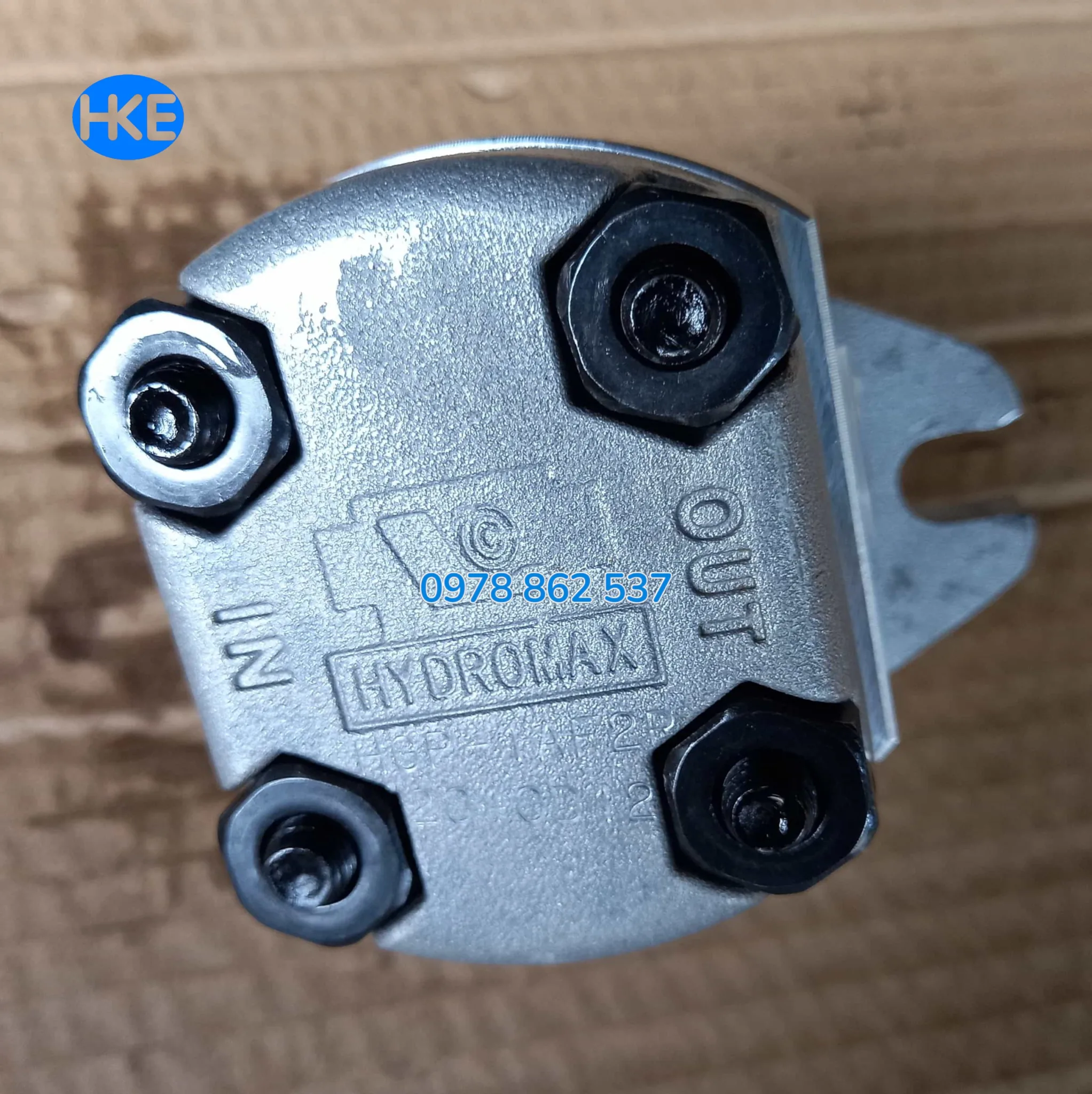

Hai cửa cùng PT3/8 có lắp đổi cho nhau được không?

Không. Cùng kích thước ren không có nghĩa cửa hút và cửa đẩy có cùng chức năng. Phải đối chiếu ký hiệu IN/OUT và chiều quay trên bơm.

Có nên chạy liên tục ở 280 bar?

280 bar là áp suất tối đa trong tài liệu, không phải áp suất định mức. Mẫu này có áp suất định mức 250 bar; áp suất cài đặt của hệ thống còn phải phù hợp với giới hạn của động cơ, van, ống và xi lanh.

Cần gửi gì để chọn đúng bơm thay thế?

Gửi ảnh mã bơm, đầu trục, mặt lắp và hai cửa dầu; kèm tốc độ động cơ và áp suất đang dùng. Chỉ trùng mã F3R chưa đủ để kết luận lắp thay trực tiếp.

Báo giá bơm nhông thủy lực HGP-1A-F3R

Giá bơm HGP-1A-F3R phụ thuộc:

• Xuất xứ & thương hiệu

• Số lượng đặt mua

• Thời điểm thị trường

• Tham khảo động cơ điện phù hợp gắn bơm 1A

Liên hệ HKE Hydraulic – Quy Nhơn qua 0978 862 537, gửi ảnh bơm cũ để đối chiếu cấu hình và nhận báo giá, thời gian giao hàng.
