Đế Van Thủy Lực NG10 Lắp 2 Van DSG03 3C60 – Manifold Nối Tiếp P→T – HKE hydraulic

Giới thiệu sản phẩm

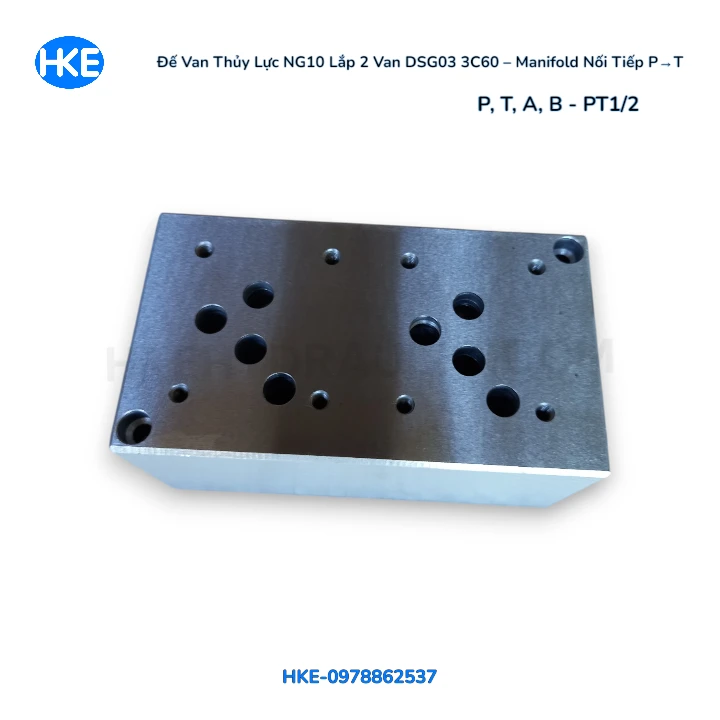

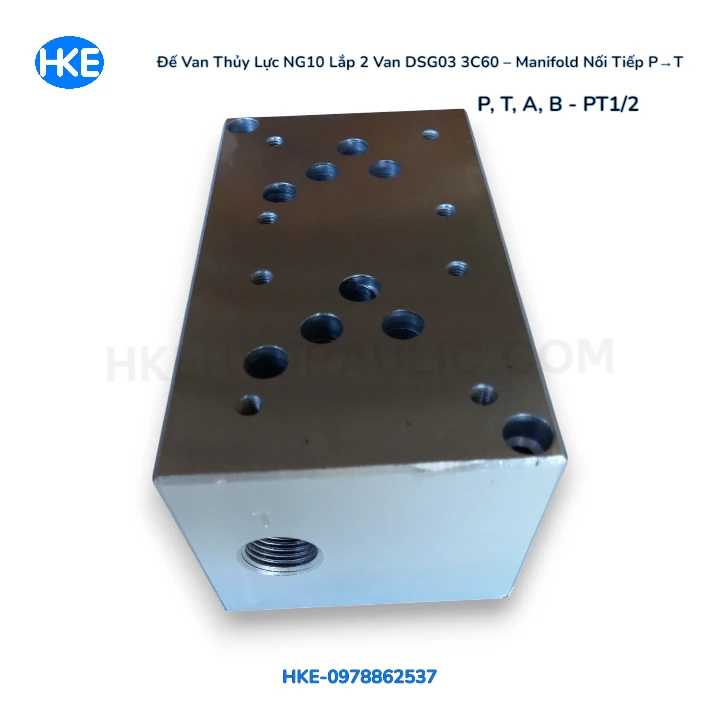

Đế van thủy lực NG10 lắp 2 van DSG03 3C60 là loại manifold thủy lực chuyên dụng, được thiết kế để lắp đồng thời hai van điện từ trên cùng một thân đế với hệ thống đường dầu đã được gia công sẵn theo yêu cầu.

Khác với các đế van NG10 thông thường, sản phẩm này sử dụng sơ đồ đường dầu nối tiếp, trong đó đường áp suất (P) của van thứ nhất được liên thông với đường hồi (T) của van thứ hai. Nhờ đó việc đấu nối trở nên đơn giản, giảm đáng kể số lượng ống thủy lực và đầu nối bên ngoài.

Sản phẩm được chế tạo từ thép chất lượng cao, gia công CNC chính xác, đảm bảo độ kín khít và khả năng làm việc ổn định trong các hệ thống thủy lực áp suất cao.

Thông số kỹ thuật đế lắp 2 van DSG03

Cấu tạo và nguyên lý hoạt động đế van DSG03

Đế van được gia công với các đường dầu bên trong theo sơ đồ đặc biệt.

Đường dầu áp suất từ bơm đi vào van điện từ thứ nhất. Sau khi thực hiện chức năng điều khiển, đường dầu được dẫn trực tiếp sang cổng T của van thứ hai thông qua hệ thống khoan bên trong thân manifold.

Thiết kế này giúp:

• Giảm số lượng đường ống.
• Tiết kiệm không gian lắp đặt.
• Hạn chế rò rỉ dầu.
• Dễ bảo trì và thay thế van.
• Đảm bảo lưu lượng dầu ổn định.

Nhờ được gia công CNC trên cùng một khối thép nên các đường dầu có độ chính xác cao, giảm tổn thất áp suất trong quá trình vận hành.

Ưu điểm nổi bật Manifold NG10

Thiết kế đường dầu nối tiếp

Cổng P của van thứ nhất nối trực tiếp với cổng T của van thứ hai, giảm đáng kể việc đấu nối đường ống bên ngoài.

Gia công CNC chính xác

Các mặt lắp van đạt độ phẳng cao, đảm bảo kín khít với gioăng O-ring và hạn chế rò rỉ dầu.

Thép chịu áp lực cao

Thân đế được chế tạo từ thép cường lực có khả năng chịu áp suất lớn và chống biến dạng khi làm việc lâu dài.

Thiết kế nhỏ gọn

Tích hợp hai vị trí lắp van trên cùng một manifold giúp hệ thống gọn gàng và dễ bố trí trong tủ nguồn thủy lực.

Dễ lắp đặt

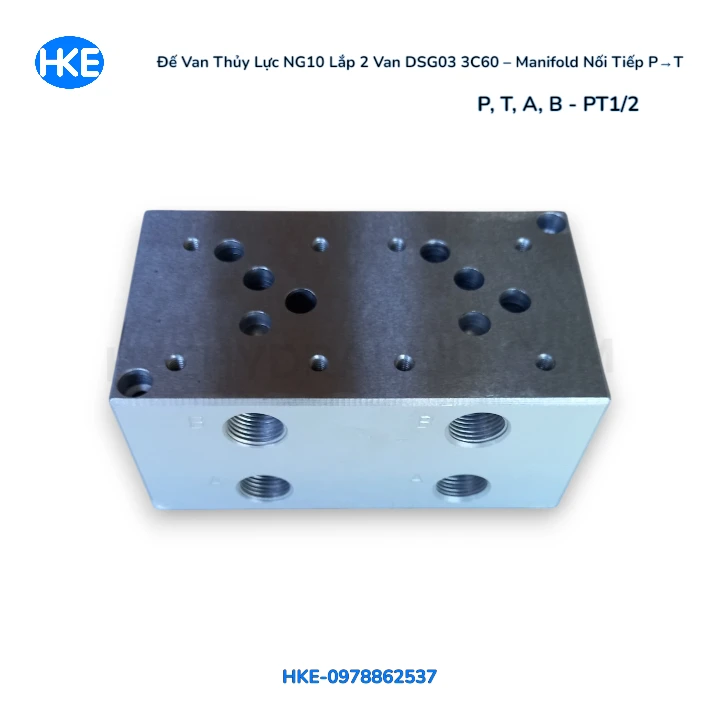

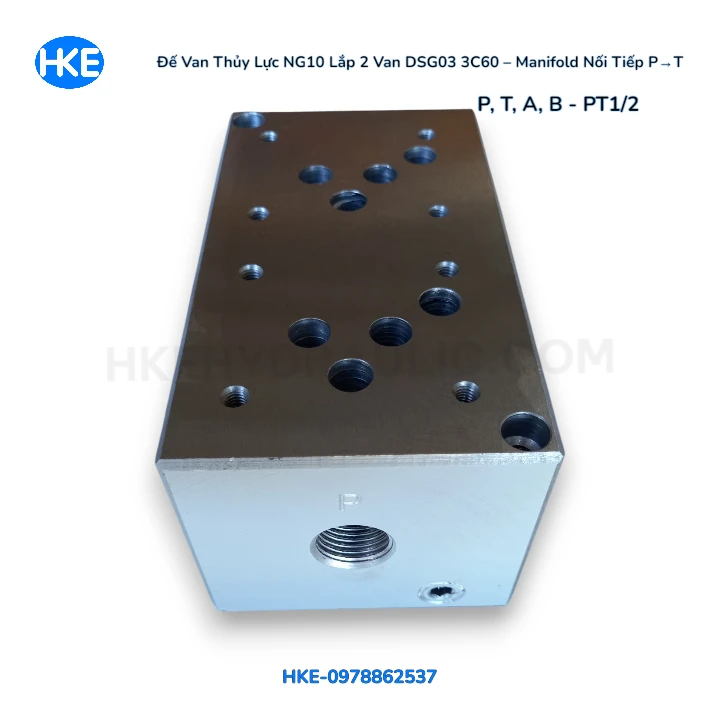

Các cổng P, T, A và B đều sử dụng ren PT1/2″, thuận tiện kết nối với các phụ kiện thủy lực phổ biến.

Ứng dụng thực tế đế van điện từ NG10

Đế van thủy lực NG10 lắp 2 van DSG03 3C60 được sử dụng trong:

• Bộ nguồn thủy lực công nghiệp.
• Máy ép thủy lực.
• Máy chấn CNC.
• Máy cắt kim loại.
• Máy ép nhựa.
• Máy đột dập.
• Dây chuyền tự động hóa.
• Hệ thống điều khiển xi lanh và mô tơ thủy lực.

So sánh với đế van NG10 thông thường

Lỗi thường gặp đế lắp 2 van DSG03

Đấu sai đường dầu

Do manifold có sơ đồ khoan đặc biệt nên cần xác định đúng các cổng P, T, A và B trước khi lắp đặt.

Lắp sai loại van

Chỉ nên sử dụng đúng dòng van DSG03 tương thích với thiết kế của đế để đảm bảo hệ thống hoạt động ổn định.

Không vệ sinh đường dầu

Cặn bẩn trong dầu thủy lực có thể làm giảm lưu lượng và gây kẹt van điện từ.

Vì sao nên mua tại HKE Hydraulic?

• Manifold gia công CNC chính xác.
• Kiểm tra kín áp trước khi xuất kho.
• Thép chất lượng cao.
• Tư vấn sơ đồ đấu nối miễn phí.
• Nhận gia công manifold theo bản vẽ hoặc yêu cầu.
• Giao hàng toàn quốc.

Câu hỏi thường gặp

Đế van này có phải manifold tiêu chuẩn không?

Không. Đây là manifold được gia công với sơ đồ đường dầu nối tiếp.

Đường dầu đặc biệt là gì?

Cổng P của van thứ nhất được nối trực tiếp với cổng T của van thứ hai, giúp giảm số lượng đường ống ngoài.

Ren các cổng dầu là bao nhiêu?

Tất cả các cổng P, T, A và B đều sử dụng ren PT1/2″ (ren 21).

Kích thước đế là bao nhiêu?

Kích thước tổng thể 90 × 75 × 160 mm.

Có nhận gia công theo sơ đồ riêng không?

HKE Hydraulic hỗ trợ tư vấn và cung cấp manifold theo sơ đồ đường dầu hoặc bản vẽ của khách hàng.
