Tay siết nhanh điều chỉnh M16×2.0 ren ngoài

Tay siết nhanh M16×2.0 ren ngoài là tay siết điều chỉnh dùng cho các vị trí kẹp hoặc khóa cơ khí có lỗ ren tương ứng. Sản phẩm còn được gọi là tay khóa nhanh M16, tay gạt điều chỉnh hoặc adjustable clamping lever. Điểm thuận tiện là có thể nhấc tay cầm để đổi hướng khi bị vướng, sau đó thả xuống và xoay để siết hoặc nới ren.

Trang này giới thiệu phiên bản ren ngoài, mã hàng TKNM16. Các ảnh nhóm có cả ren trong và ren ngoài để giúp nhận biết hai kiểu kết nối; khi đặt hàng cần chọn đúng loại và chiều dài phần ren.

Tay siết nhanh M16 dùng ở vị trí nào?

Tay siết chữ L phù hợp với các cơ cấu cần điều chỉnh bằng tay, chẳng hạn cữ chặn, giá đỡ, đồ gá hoặc bộ phận chỉnh vị trí trên máy. Việc lắp được phụ thuộc vào ren liên kết, khoảng trống quanh tay cầm và yêu cầu lực kẹp của cơ cấu.

Với vị trí sát thành máy, tay cầm có thể không quay hết một vòng. Cơ cấu đổi hướng giúp đặt lại tay ở góc thuận tiện rồi tiếp tục xoay siết. Đây là thao tác điều chỉnh hướng tay, không phải chỉ nhấc tay là nhả chi tiết đang kẹp.

Thông số tay siết nhanh M16×2.0 ren ngoài

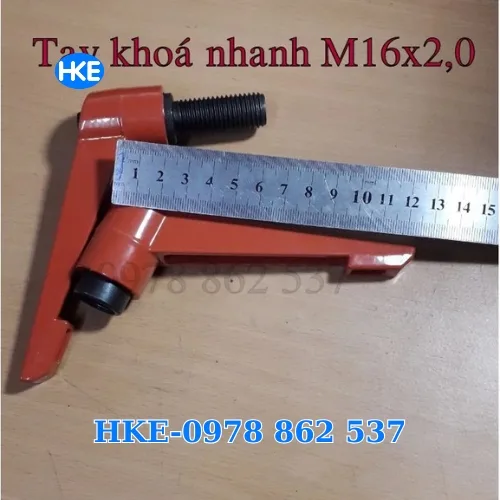

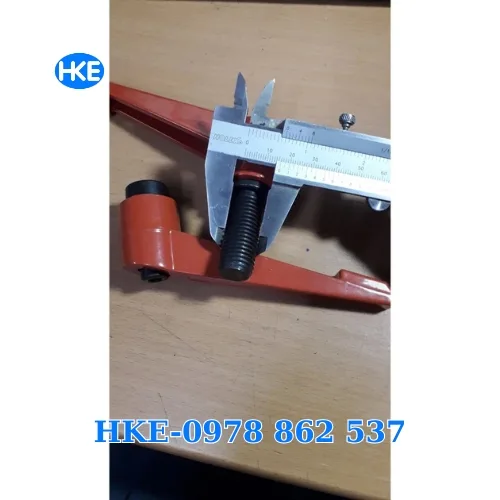

M16×2.0 là đường kính ren và bước ren, không phải chiều dài ren 20 mm. Chiều dài ty ren là thông số độc lập. Khi thay thế tay khóa cũ, cần đo cả phần ren nhô ra và chiều sâu lỗ lắp; ty quá dài có thể chạm đáy trước khi kẹp chặt.

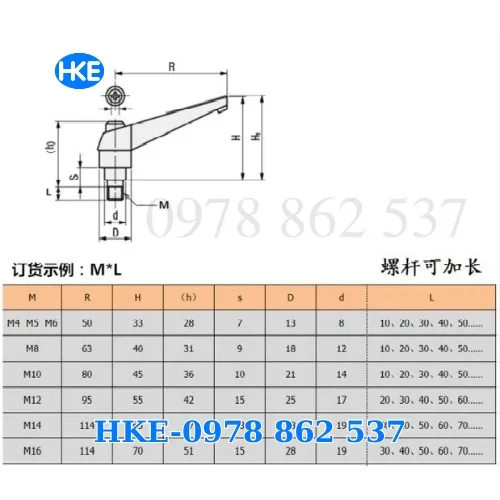

Bảng kích thước tay siết nhanh điều chỉnh

Đơn vị: mm. Bảng áp dụng cho dòng sản phẩm theo thông tin nhà cung cấp; trang này là phiên bản M16 ren ngoài.

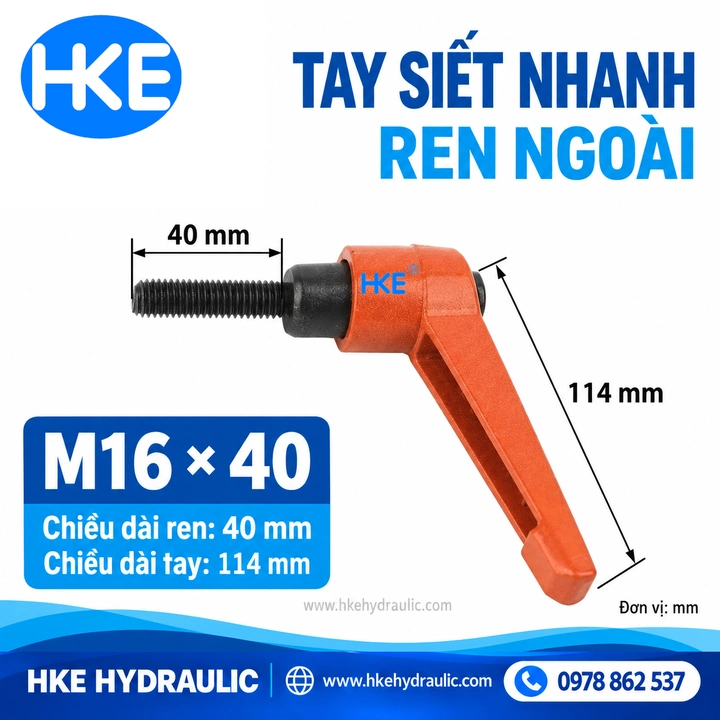

M16: tay dài R = 114 mm; chiều dài ren ngoài tùy chọn 30, 40, 50 hoặc 60 mm. Chiều sâu ren trong h = 20 mm thuộc phiên bản ren trong, không phải chiều dài ty ren ngoài. Các lựa chọn cần xác nhận tình trạng hàng trước khi đặt.

* H giữ theo ký hiệu trong bảng nhà cung cấp. Chưa có chú giải vị trí đo, không dùng H = 20 mm làm chiều cao tổng hoặc kích thước gia công lắp.

Vật liệu và đặc tính của dòng sản phẩm

Cấp bền 8.8 là thông tin của vít, không phải tải kẹp cho phép của toàn bộ tay siết. Bảng chưa xác định loại hợp kim cụ thể; cần đối chiếu mẫu khi có yêu cầu vật liệu hoặc lực siết.

Cách sử dụng tay siết nhanh M16 khi tay cầm bị vướng

1. Lắp phần ren ngoài vào lỗ ren phù hợp và xoay tay để siết.
2. Khi hướng tay không thuận tiện, nhấc tay cầm để tách cơ cấu ăn khớp.
3. Đổi hướng tay cầm trong khoảng trống cho phép.
4. Thả tay xuống cho cơ cấu ăn khớp lại, rồi xoay để tiếp tục siết hoặc nới.

Không kéo dài tay bằng ống để tăng lực. Nếu tay quay nhưng phần ren không đi theo, hãy kiểm tra tay đã trở lại vị trí ăn khớp hay chưa. Khi cần tháo kẹp, phải xoay nới ren sau khi tay đã ăn khớp.

Phân biệt tay khóa nhanh ren ngoài và ren trong

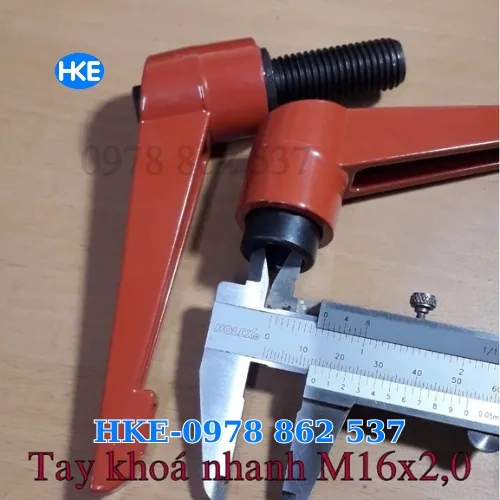

Hai kiểu này không thay thế trực tiếp cho nhau. Cùng tên M16 vẫn phải kiểm tra bước ren và cấu tạo chỗ lắp. Ảnh dưới là phiên bản ren trong để so sánh, không phải xác nhận mã TKNM16 trên trang này là ren trong.

Chọn tay siết nhanh M16 cho đồ gá và cơ cấu điều chỉnh

Để chọn đúng tay siết M16 ren ngoài, hãy kiểm tra lần lượt: đường kính và bước ren, chiều dài ren cần lắp, bề dày chi tiết kẹp, chiều sâu lỗ ren, khoảng quay của tay cầm và yêu cầu lực kẹp. Không suy ra lực kẹp chỉ từ chữ M16 hoặc màu tay.

Ví dụ, khi thay tay khóa trên một cữ chặn, phần ren phải đủ ăn khớp nhưng không chạm đáy lỗ; mặt tựa phải tiếp xúc đúng với chi tiết cần giữ. Sau khi chỉnh hướng tay, kiểm tra cữ không dịch chuyển trước khi vận hành máy.

Có thể xem thêm các mẫu trong danh mục tay khóa nhanh – tay siết điều chỉnh. Với thiết kế đồ gá mới, nên chốt bản vẽ lắp và yêu cầu kẹp trước khi chọn phụ kiện.

Lắp đặt và kiểm tra sau khi siết

• Làm sạch ren, kiểm tra ren không bị móp hoặc sứt.
• Vặn thử bằng tay; không ép ren khi thấy kẹt ngay từ đầu.
• Kiểm tra phần ren không chạm đáy trước khi mặt tựa kẹp chặt.
• Đặt tay cầm tránh vướng đường chạy của chi tiết máy.
• Kiểm tra độ giữ của cơ cấu và tình trạng ren trong các lần bảo dưỡng.

Hỏi giá tay siết nhanh M16

Để nhận báo giá đúng phiên bản, gửi ảnh tay khóa cũ hoặc bản vẽ, ghi M16×2.0 ren ngoài, chiều dài ren cần dùng và số lượng. Liên hệ 0978 862 537 để xác nhận mẫu, kích thước và tình trạng hàng trước khi đặt.

Câu hỏi thường gặp

Tay siết nhanh M16 và tay khóa nhanh M16 có khác nhau không?

Đây là các cách gọi của nhóm tay siết điều chỉnh. Khi mua vẫn cần ghi rõ ren trong hay ren ngoài, bước ren và chiều dài phần ren để tránh nhận khác phiên bản.

Nhấc tay cầm có tự nhả lực kẹp không?

Nhấc tay dùng để đổi hướng tay cầm. Muốn nới kẹp, thả tay cho ăn khớp lại rồi xoay nới phần ren.

Có thể đổi chiều dài ren ngay trên cùng một tay siết không?

Chiều dài ren là thông số của phiên bản sản phẩm. Không mặc định ty ren có thể chỉnh dài ngắn hoặc thay tại chỗ; cần chọn mẫu phù hợp và xác nhận cấu tạo trước khi đặt hàng.
