Van Tràn Thủy Lực MRV-02W H Chỉnh Áp A/B 70–210 Bar

1. Giới thiệu van tràn thủy lực MRV-02W H

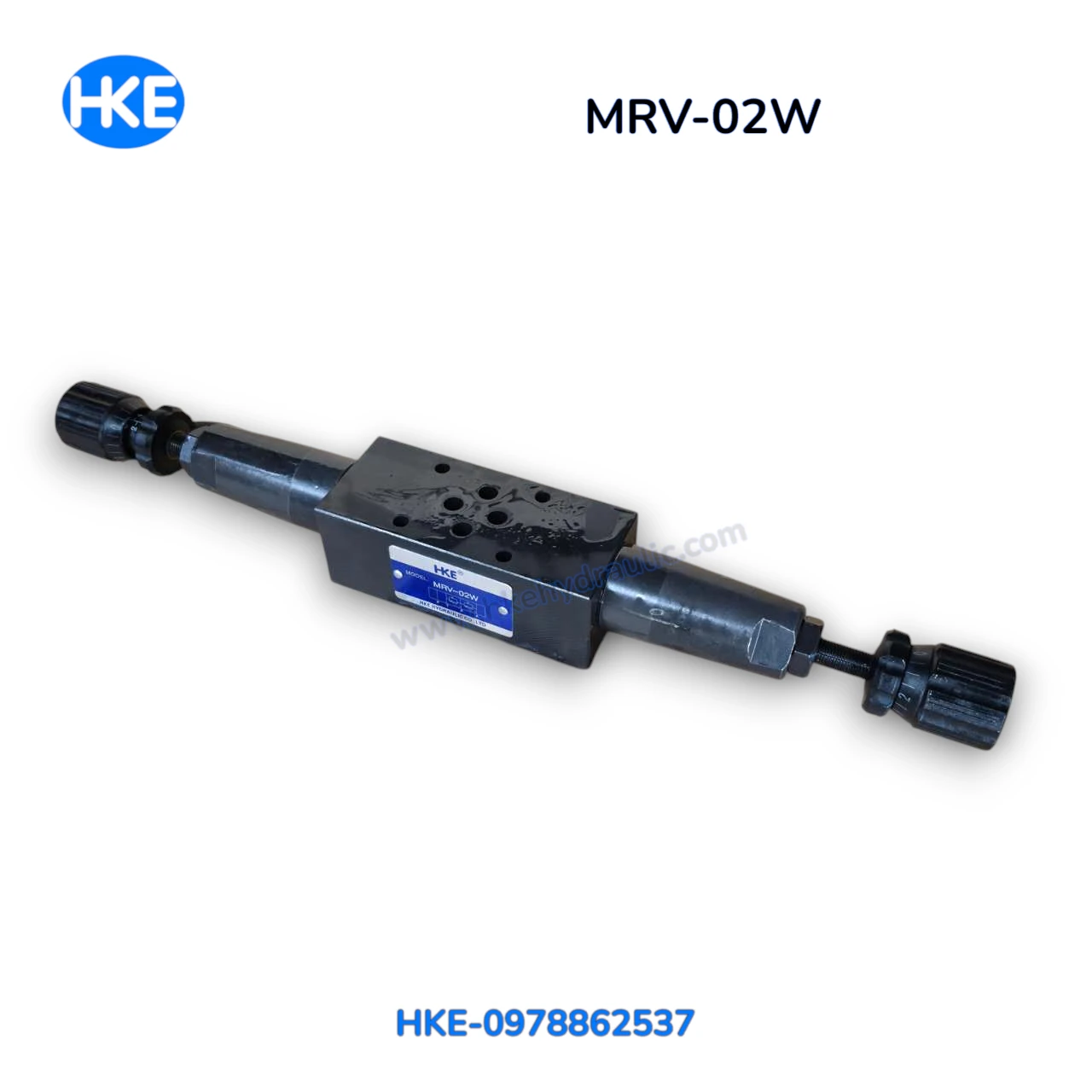

Van tràn thủy lực MRV-02W H là van áp suất dạng module lắp chồng, điều chỉnh áp trên cả hai đường công tác A và B. dải chỉnh của phiên bản này là 7–21 MPa (70–210 bar). Đây là lựa chọn khi mạch cần giới hạn áp riêng cho hai nhánh xi lanh hoặc mô tơ. Hai núm chỉnh trên hai đầu thân van cho phép đặt áp tương ứng từng đường; cần đối chiếu ký hiệu A/B trên đế khi lắp.

2. Thông số kỹ thuật MRV-02W H

Phân biệt hai trị số áp suất: 25 MPa là giới hạn áp suất làm việc của cụm van ; dải H chỉ cho phép đặt ngưỡng xả đến 21 MPa. Không ghi hoặc dùng 250 bar như mức có thể điều chỉnh. Cỡ 1/4 inch là ký hiệu cỡ van trong catalogue, không có nghĩa van có một cổng ren ngoài 1/4 inch để lắp trực tiếp lên ống.

3. Cấu tạo và nguyên lý hoạt động

MRV-02W có thân module với các lỗ thông P, T, A, B và hai cụm điều chỉnh áp cho hai đường A/B. Khi áp tại một nhánh đạt ngưỡng đặt, phần van tràn tương ứng mở để xả về đường T, hạn chế tăng áp ở nhánh đó. Khi áp hạ xuống, cơ cấu hồi đóng đường xả. Sơ đồ dầu của dạng W cho thấy hai nhánh điều chỉnh độc lập; đường P đi qua thân lắp chồng. Cần bảo đảm đường T hồi thùng thông thoáng, đúng chiều ghép các mặt và có gioăng phù hợp.

4. Ứng dụng thực tế

Van tràn MRV-02W H được cân nhắc cho mạch điều khiển xi lanh hai chiều, bộ nguồn thủy lực máy ép hoặc bàn nâng khi cần giới hạn áp từng nhánh công tác. Chẳng hạn, hành trình tiến cần lực lớn còn hành trình lùi chỉ cần lực nhỏ: có thể đặt áp A và B theo thiết kế mạch, trong giới hạn của dải H. Trước khi chọn, kiểm tra lưu lượng bơm không vượt 40 L/phút và đánh giá áp hồi T, yêu cầu tản nhiệt khi van xả liên tục.

5. So sánh MRV-02W với MRV-02P và van chống tụt

Van tràn điều chỉnh áp và van chống tụt có nhiệm vụ khác nhau. Với tải treo, không dùng MRV-02W để thay thế chức năng giữ tải của van chống tụt hoặc van cân bằng.

6. Điểm nổi bật

• Hai đường A/B có vị trí chỉnh áp riêng trong cùng một thân module.
• Lắp theo mặt ghép ISO 4401-AB-03-4-A, thuận tiện khi thiết kế cụm đế van NG6/CETOP 3.
• Dải H 70–210 bar giúp chọn ngưỡng xả theo yêu cầu áp suất của từng nhánh.

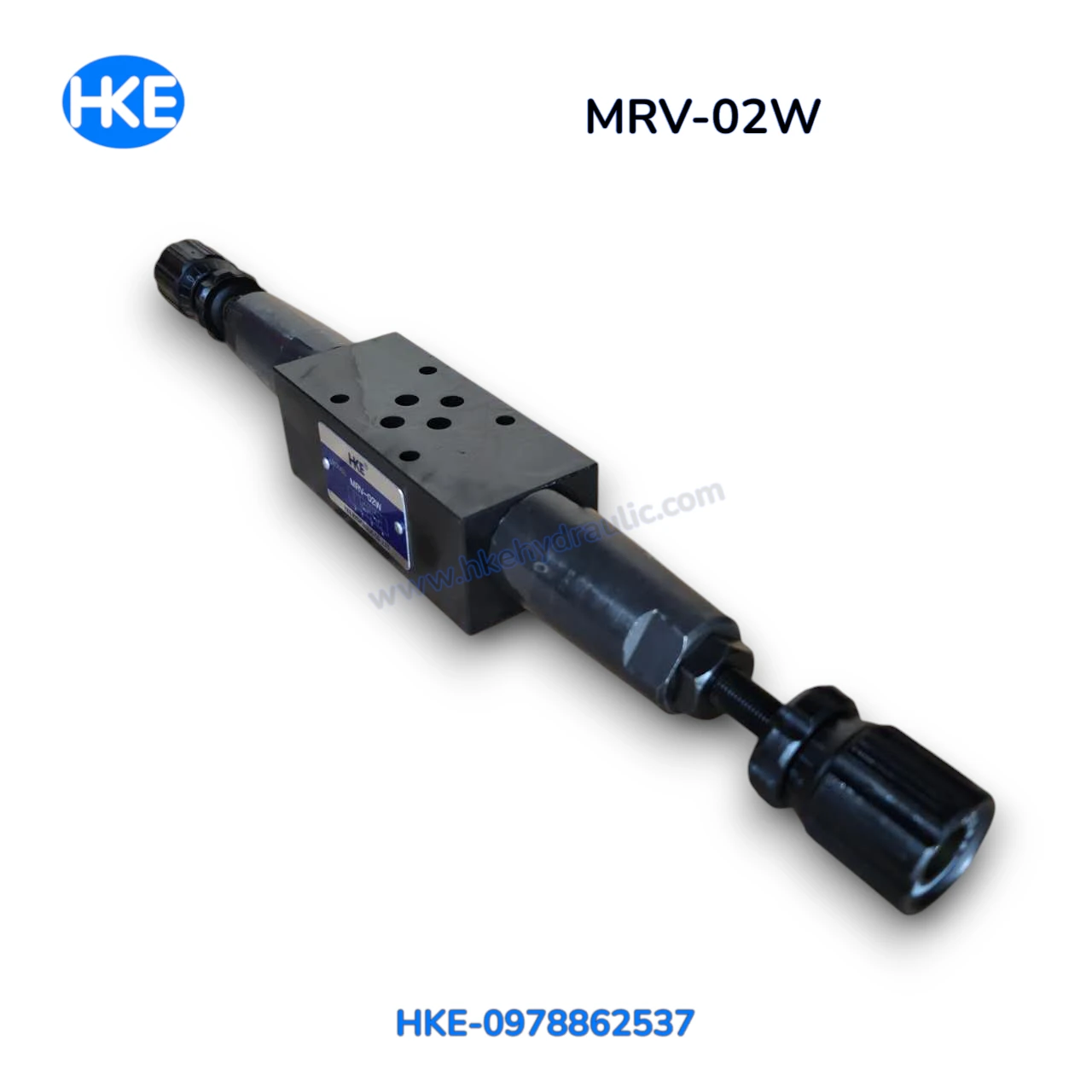

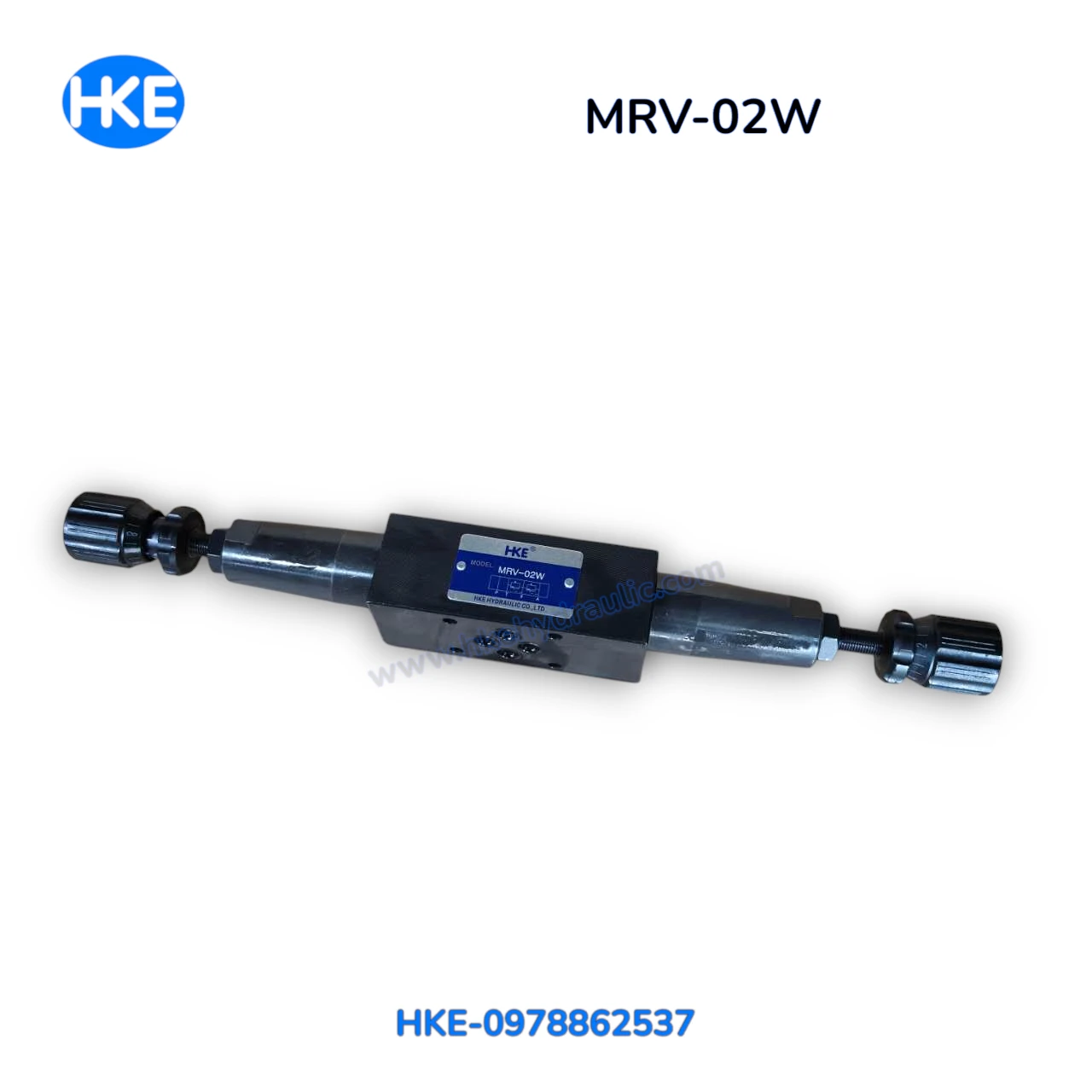

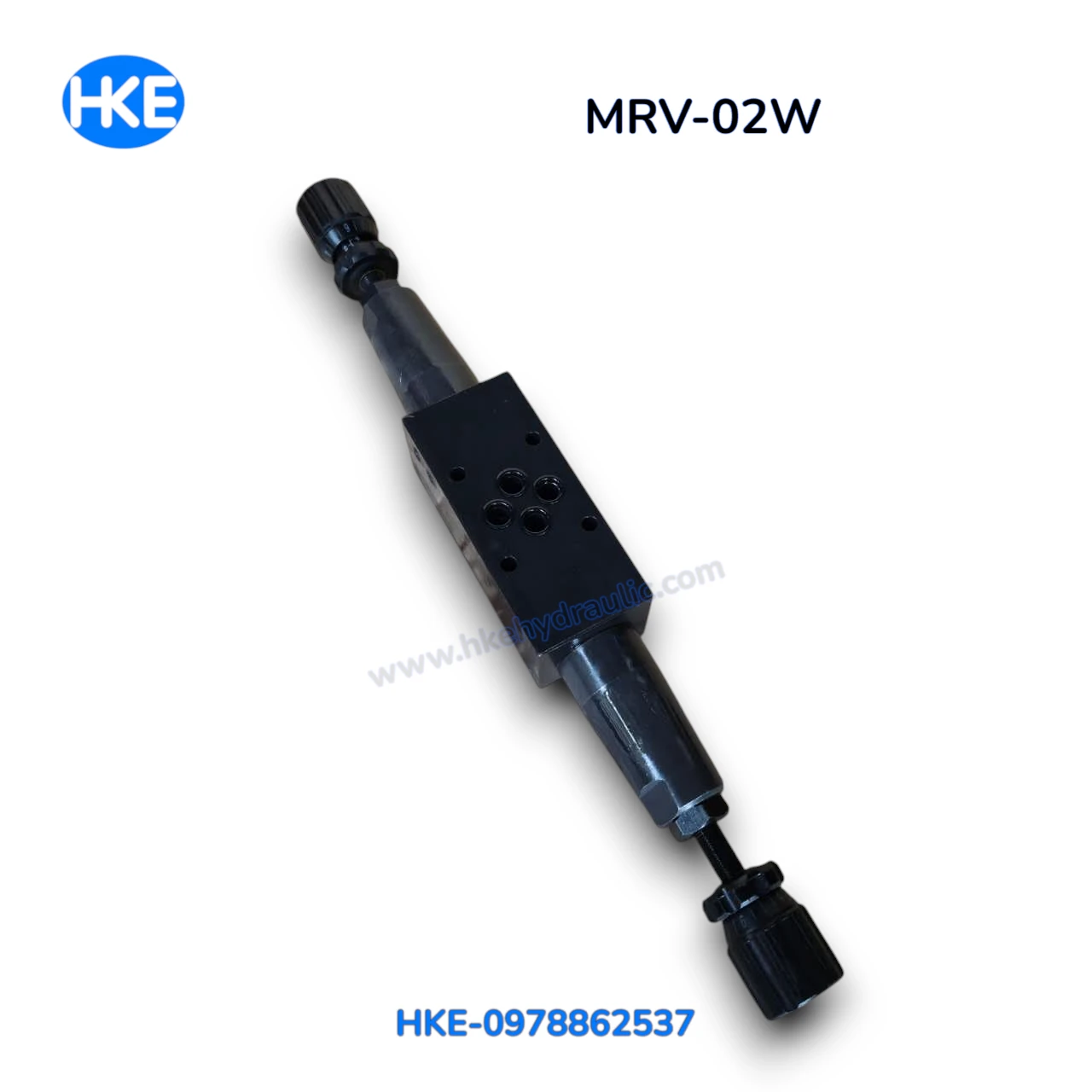

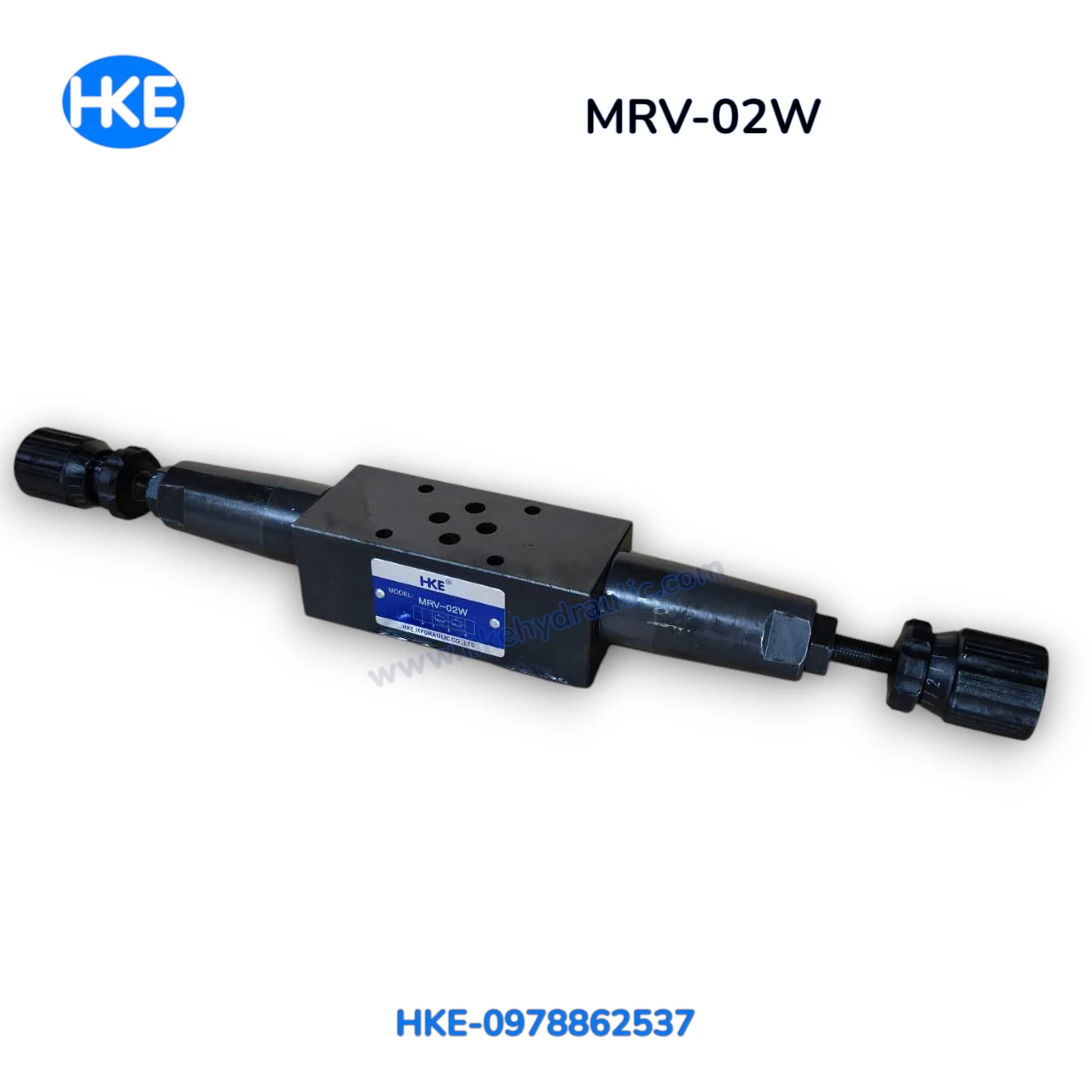

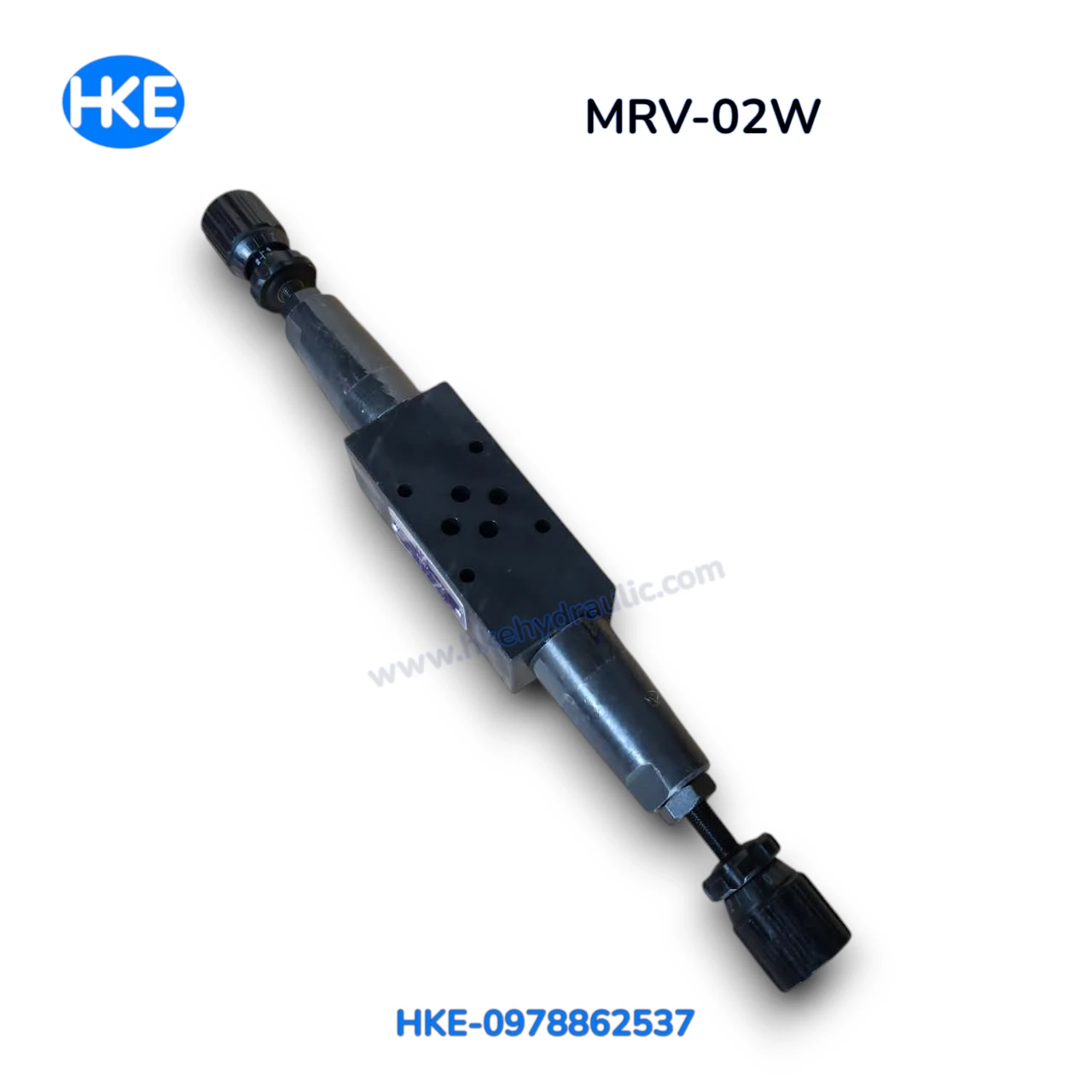

• HKE có ảnh chụp nhiều góc để người mua đối chiếu thân, mặt lắp và hai đầu chỉnh.

7. Lỗi thường gặp và cách kiểm tra

• Áp không đạt mức đặt: kiểm tra chiều lắp, cổng A/B, áp hồi ở T, đồng hồ đo và van an toàn tổng của hệ thống.
• Van xả liên tục, dầu nóng: xem mức chỉnh có thấp hơn áp tải hay không, kiểm tra cặn bẩn kẹt phần tử van và lưu lượng bơm.
• Rò dầu tại mặt ghép: ngắt nguồn, xả áp rồi kiểm tra gioăng, độ sạch bề mặt và lực siết bu lông.
• Chỉnh một nhánh nhưng nhánh kia vẫn sai áp: xác nhận ống A/B theo sơ đồ dầu; không dựa riêng vào vị trí núm khi chưa đọc dấu cổng.

8. Lý do chọn HKE Hydraulic

Khi thay van MRV-02W H, đối chiếu hình dạng thân, mặt lắp và vị trí hai đầu chỉnh áp. Khi gửi yêu cầu, hãy cho biết mã trên tem, áp cần đặt ở A/B, lưu lượng bơm, ảnh mặt lắp và loại van điện từ đang ghép. Kỹ thuật viên có thể so sánh cấu hình van tràn với van tiết lưu MTCV-02W nếu bạn còn cần điều khiển tốc độ xi lanh. Giá và tình trạng hàng cần xác nhận theo thời điểm đặt.

9. FAQ về MRV-02W H

MRV-02W H có chỉnh đến 250 bar được không?

Không. 250 bar là áp suất làm việc tối đa ; dải chỉnh H là 70–210 bar.

Chữ W và H trong mã van có ý nghĩa gì?

W là cấu hình tràn ở hai đường A và B; H là dải chỉnh áp 7–21 MPa. Hãy đối chiếu tem sản phẩm khi mua.

Có thể dùng MRV-02W thay van MRV-02P không?

Không thay theo tên gọi. MRV-02P giới hạn áp ở P, còn MRV-02W điều chỉnh hai đường A/B; cần xem sơ đồ thủy lực của máy.

Van lắp trực tiếp vào ống ren 1/4 inch?

Không. Catalogue ghi cỡ van 02 là 1/4 inch; đây là van lắp chồng trên mặt ghép ISO 4401-AB-03-4-A, cần bộ đế và van ghép tương thích.

MRV-02W có giữ xi lanh không tụt?

Không dùng van tràn như van giữ tải. Với tải treo cần chọn van chống tụt hoặc van cân bằng phù hợp sơ đồ máy.
