🔥 Sơ đồ hệ thống thủy lực cơ bản (giải thích dễ hiểu từ A–Z)

📌 Hệ thống thủy lực là gì?

Để hiểu rõ sơ đồ hệ thống thủy lực, bạn cần nắm cách các thành phần liên kết và hoạt động cùng nhau. Một sơ đồ hệ thống thủy lực tiêu chuẩn thường bao gồm bơm thủy lực, van điều khiển, xi lanh và đường ống dẫn dầu.

Trong sơ đồ hệ thống thủy lực, bơm có nhiệm vụ tạo ra áp suất, đẩy dầu từ thùng chứa đi vào hệ thống. Dầu sau đó được điều hướng thông qua các loại van như van phân phối, van áp suất hoặc van tiết lưu để kiểm soát dòng chảy.

Khi quan sát sơ đồ hệ thống thủy lực, bạn sẽ thấy dầu được đưa vào xi lanh để tạo chuyển động tịnh tiến. Đây chính là cơ chế biến năng lượng thủy lực thành cơ năng, giúp máy móc vận hành hiệu quả.

Hệ thống thủy lực là tập hợp các thiết bị sử dụng dầu áp suất để truyền năng lượng và tạo chuyển động trong máy móc công nghiệp.

👉 Hệ thống gồm 3 phần chính:

• Nguồn (bơm)

• Điều khiển (van)

• Chấp hành (xi lanh / motor)

👉 Xem chi tiết từng phần:
➡️ Nguyên lý hoạt động của bơm thủy lực
➡️ Van thủy lực là gì?
➡️ Xi lanh thủy lực là gì?

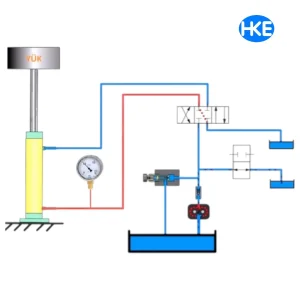

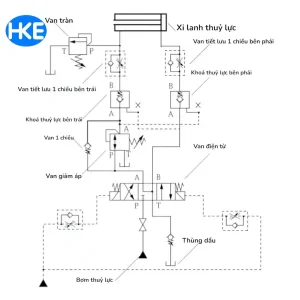

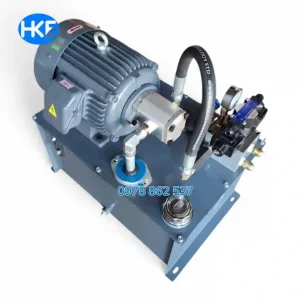

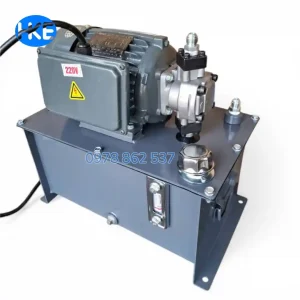

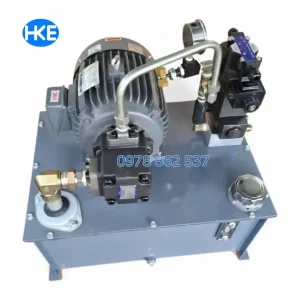

⚙️ Sơ đồ hệ thống thủy lực cơ bản

🔍 Giải thích từng thành phần trong sơ đồ hệ thống thủy lực cơ bản

🔹 1. Thùng dầu (Tank)

• Chứa dầu thủy lực

• Là nơi hồi dầu về

🔹 2. Bơm thủy lực

• Tạo áp suất và lưu lượng

• Là nguồn năng lượng chính

👉 Xem chi tiết:
➡️ Cách chọn bơm thủy lực phù hợp

🔹 3. Van chỉnh áp (RV)

• Giữ áp suất ổn định

• Xả dầu khi quá áp

👉 Liên quan:
➡️ Van chỉnh áp thủy lực là gì?

🔹 4. Van điện từ

• Điều khiển hướng dòng dầu

• Quyết định xi lanh đi ra hay vào

👉 Xem thêm:
➡️ Van điện từ thủy lực là gì?

🔹 5. Xi lanh thủy lực

• Tạo lực và chuyển động

• Biến năng lượng dầu thành cơ năng

👉 Xem chi tiết:
➡️ Xi lanh thủy lực là gì?

🔹 6. Lọc dầu

• Loại bỏ cặn bẩn

• Bảo vệ bơm và van

🔹 7. Đường ống thủy lực

• Dẫn dầu giữa các thiết bị

• Phải chịu áp suất cao

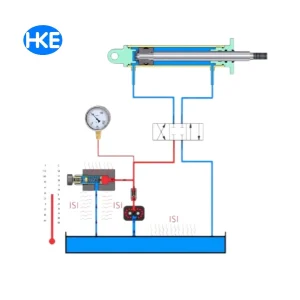

🔄 Nguyên lý hoạt động trong sơ đồ hệ thống thủy lực

Nguyên lý hoạt động của sơ đồ hệ thống thủy lực dựa trên định luật Pascal. Khi áp suất được tạo ra tại một điểm, nó sẽ truyền đi đồng đều trong toàn bộ chất lỏng.

Trong thực tế, khi bơm hoạt động, dầu sẽ đi qua van và đến cơ cấu chấp hành. Khi thay đổi trạng thái van, dòng dầu sẽ thay đổi hướng, từ đó điều khiển chuyển động của xi lanh hoặc motor.

Hiểu rõ nguyên lý này sẽ giúp bạn đọc và phân tích sơ đồ hệ thống thủy lực một cách chính xác, tránh sai sót khi lắp đặt hoặc sửa chữa.

👉 Bước 1:

Bơm hút dầu từ thùng

👉 Bước 2:

Dầu được nén → tạo áp suất

👉 Bước 3:

Van điều khiển hướng dầu

👉 Bước 4:

Xi lanh nhận dầu → tạo chuyển động

👉 Bước 5:

Dầu hồi về thùng

👉 Chu trình lặp lại liên tục

⚠️ Lỗi thường gặp khi đọc sơ đồ hệ thống thủy lực

Nhiều người khi mới tiếp cận thường gặp khó khăn trong việc đọc sơ đồ hệ thống thủy lực. Một số lỗi phổ biến gồm:

• Không phân biệt được ký hiệu van

• Hiểu sai chiều dòng chảy trong sơ đồ hệ thống thủy lực

• Bỏ qua các đường hồi dầu

• Không chú ý đến áp suất làm việc

Việc nắm rõ các lỗi này sẽ giúp bạn đọc sơ đồ hệ thống thủy lực nhanh và chính xác hơn.

• Bơm yếu → mất áp

• Van kẹt → không điều khiển được

• Xi lanh rò → mất lực

• Dầu bẩn → hỏng toàn hệ

👉 Xem chi tiết:
➡️ Bơm thủy lực bị yếu: Nguyên nhân & cách khắc phục

🔧 Ứng dụng thực tế

• Máy ép thủy lực

• Xe ben

• Máy CNC

• Dây chuyền sản xuất

🚀 Cách thiết kế hệ thống thủy lực đơn giản

• Xác định lực cần thiết

• Chọn xi lanh phù hợp

• Chọn bơm theo lưu lượng

• Chọn van điều khiển

👉 Xem thêm:
➡️ Hướng dẫn bảo trì bộ nguồn thủy lực

🛒 Khi nào cần nâng cấp hệ thống?

• Máy yếu, không đủ lực

• Hoạt động không ổn định

• Hao dầu, nóng máy

📌 Kết luận

Qua phân tích trên, có thể thấy việc hiểu rõ sơ đồ hệ thống thủy lực là yếu tố quan trọng trong vận hành và bảo trì hệ thống. Khi nắm vững sơ đồ, bạn có thể dễ dàng chẩn đoán lỗi, tối ưu hiệu suất và kéo dài tuổi thọ thiết bị.
