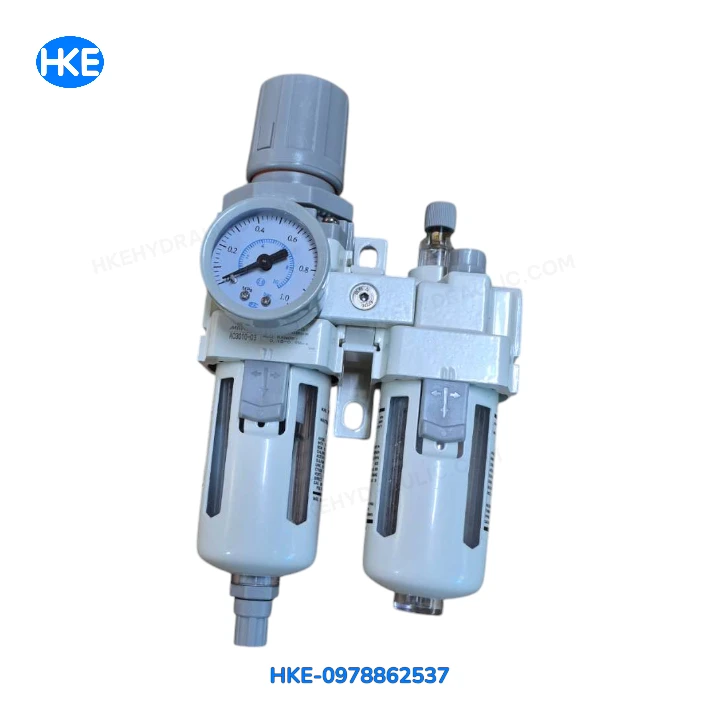

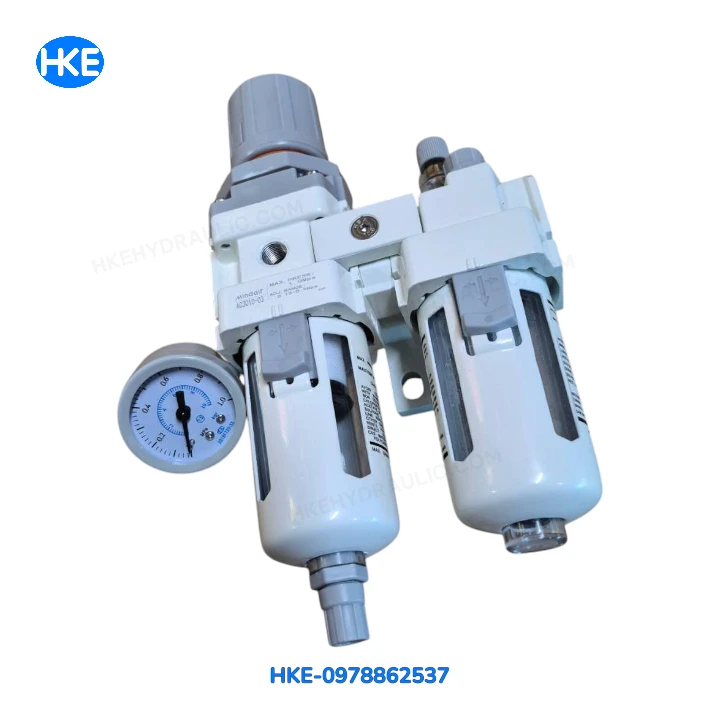

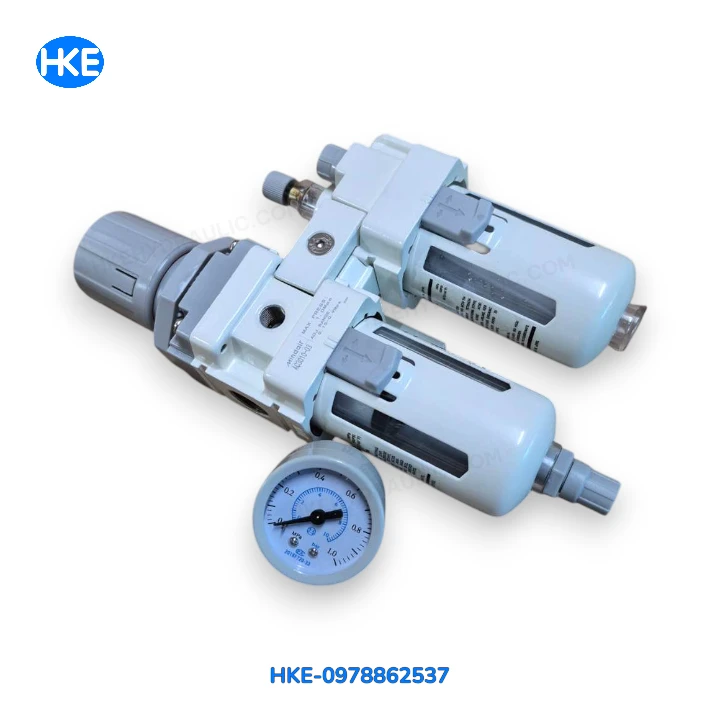

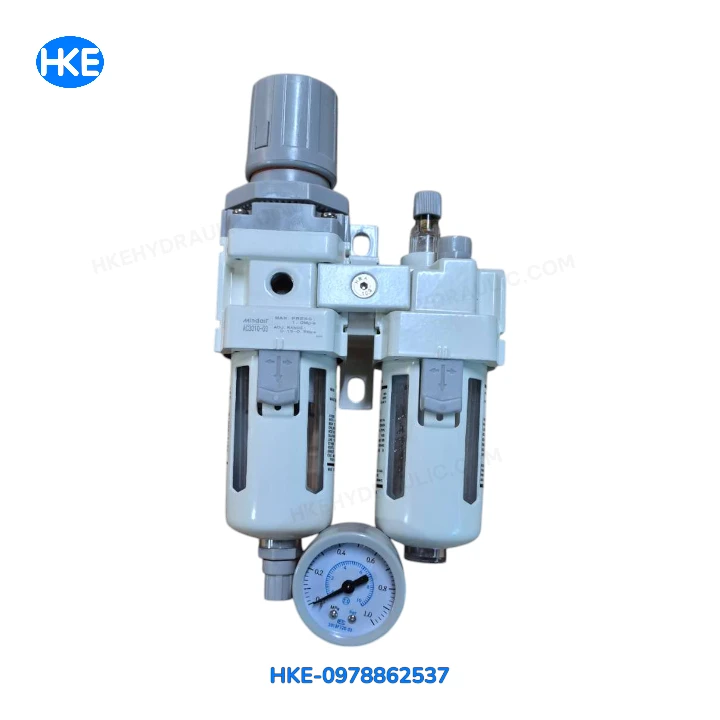

Bộ Xử Lý Khí Nén AC3010-03 Ren 3/8″ FRL | Bộ Lọc Điều Áp Bôi Trơn Chính Hãng

Bộ xử lý khí nén AC3010-03 là gì?

AC3010-03 là bộ xử lý khí nén FRL (Filter – Regulator – Lubricator) tích hợp lọc khí, điều chỉnh áp suất và bôi trơn trong một thiết bị duy nhất. Sản phẩm được thiết kế với cổng ren PT3/8″, phù hợp cho các hệ thống khí nén có lưu lượng trung bình trong nhà máy, dây chuyền sản xuất và thiết bị tự động hóa.

Việc sử dụng AC3010-03 giúp loại bỏ bụi bẩn, nước ngưng trong khí nén, duy trì áp suất ổn định và cung cấp lượng dầu bôi trơn thích hợp cho van điện từ, xi lanh khí nén và các thiết bị truyền động. Điều này góp phần nâng cao hiệu suất làm việc và kéo dài tuổi thọ của toàn bộ hệ thống.

Ưu điểm nổi bật của AC3010-03

• Tích hợp 3 chức năng trong 1: Lọc khí – Điều áp – Bôi trơn.
• Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt.
• Thân hợp kim nhôm chịu lực, chống ăn mòn.
• Cốc lọc Polycarbonate trong suốt, dễ quan sát mức nước và dầu.
• Có đồng hồ áp suất giúp theo dõi áp lực dễ dàng.
• Điều chỉnh áp suất chính xác bằng núm xoay có khóa.
• Cấp dầu dạng sương mịn, tăng hiệu quả bôi trơn.
• Dễ tháo lắp và bảo trì.

Thông số kỹ thuật AC3010-03

Cấu tạo bộ xử lý khí nén AC3010-03

1. Bộ lọc khí (Filter)

• Cốc lọc trong suốt.
• Lõi lọc 40 μm.
• Van xả nước ngưng.
• Vỏ bảo vệ kim loại.

Chức năng chính là loại bỏ bụi, nước và tạp chất trước khi khí đi vào hệ thống.

2. Bộ điều áp (Regulator)

• Núm chỉnh áp.
• Lò xo điều áp.
• Màng điều áp.
• Đồng hồ áp suất.

Giúp duy trì áp suất đầu ra ổn định, bảo vệ thiết bị khí nén khỏi hiện tượng quá áp.

3. Bộ bôi trơn (Lubricator)

• Bình chứa dầu.
• Kim chỉnh lượng dầu.
• Ống hút dầu.
• Buồng tạo sương dầu.

Dầu được tạo thành dạng sương mịn và hòa vào dòng khí nén để bôi trơn các thiết bị sử dụng khí.

Nguyên lý hoạt động

Khí nén từ máy nén đi vào bộ lọc, nơi bụi bẩn và nước ngưng được giữ lại bởi lõi lọc. Sau đó, khí sạch đi qua bộ điều áp để giảm và ổn định áp suất theo giá trị cài đặt. Cuối cùng, khí đi qua bộ bôi trơn, tại đây dầu được hút lên và phun thành sương mịn trước khi cấp đến thiết bị.

Nhờ ba giai đoạn xử lý liên tục, AC3010-03 cung cấp nguồn khí sạch, ổn định và có khả năng bôi trơn, giúp hệ thống hoạt động hiệu quả và bền bỉ.

Ứng dụng của AC3010-03

Bộ xử lý khí nén AC3010-03 được sử dụng rộng rãi trong:

• Máy CNC.
• Máy cắt laser.
• Máy Plasma.
• Máy đóng gói.
• Máy ép khí nén.
• Máy chế biến gỗ.
• Máy dệt.
• Máy in công nghiệp.
• Robot tự động.
• Dây chuyền lắp ráp.
• Hệ thống khí nén nhà máy.
• Van điện từ.
• Xi lanh khí nén.
• Động cơ khí nén.

So sánh AC3010-03 với các model khác

Nếu hệ thống sử dụng lưu lượng khí trung bình và cổng kết nối 3/8″, AC3010-03 là lựa chọn phù hợp. Với hệ thống lớn hơn, nên cân nhắc AC4010 hoặc AC5010.

Hướng dẫn lắp đặt

• Lắp đúng chiều mũi tên chỉ hướng dòng khí.
• Sử dụng băng tan để làm kín ren.
• Lắp theo thứ tự: Máy nén khí → AC3010-03 → Van điện từ → Xi lanh.
• Đặt bộ xử lý theo phương thẳng đứng để xả nước và cấp dầu hiệu quả.
• Kiểm tra rò rỉ sau khi hoàn thành lắp đặt.

Hướng dẫn điều chỉnh áp suất

1. Kéo núm điều chỉnh lên.
2. Xoay theo chiều kim đồng hồ để tăng áp suất.
3. Xoay ngược chiều để giảm áp suất.
4. Quan sát đồng hồ áp suất đến khi đạt giá trị mong muốn.
5. Nhấn núm xuống để khóa.

Hướng dẫn châm dầu bôi trơn

• Sử dụng dầu khí nén ISO VG32 hoặc Turbine Oil No.1.
• Đổ dầu đến vạch quy định trên cốc dầu.
• Điều chỉnh vít cấp dầu để đạt lượng dầu phù hợp.
• Không sử dụng dầu động cơ hoặc dầu thủy lực có độ nhớt cao.

Bảo dưỡng định kỳ

Để AC3010-03 hoạt động ổn định:

• Xả nước ngưng trong cốc lọc thường xuyên.
• Vệ sinh hoặc thay lõi lọc khi bẩn.
• Kiểm tra mức dầu trong bộ bôi trơn.
• Kiểm tra đồng hồ áp suất và các gioăng làm kín.
• Thay cốc lọc khi có dấu hiệu nứt hoặc lão hóa.

Những lỗi thường gặp

Áp suất đầu ra không ổn định

Nguyên nhân: Nguồn khí yếu, màng điều áp hỏng hoặc lõi lọc bị tắc.

Khắc phục: Kiểm tra nguồn khí, vệ sinh hoặc thay thế linh kiện.

Không hút dầu bôi trơn

Nguyên nhân: Hết dầu, kim chỉnh dầu đóng hoặc ống hút dầu bị tắc.

Khắc phục: Châm dầu đúng loại, điều chỉnh kim cấp dầu và vệ sinh ống hút.

Nước đọng nhiều trong cốc lọc

Nguyên nhân: Không xả nước định kỳ.

Khắc phục: Xả nước thường xuyên hoặc sử dụng phiên bản có xả tự động nếu hệ thống hoạt động liên tục.

Vì sao nên chọn AC3010-03 tại HKE Hydraulic?

• Sản phẩm chất lượng cao, kích thước đúng tiêu chuẩn.
• Kiểm tra kỹ trước khi giao hàng.
• Tư vấn lựa chọn model phù hợp với lưu lượng và áp suất.
• Hỗ trợ kỹ thuật lắp đặt và vận hành.
• Giao hàng toàn quốc, nhanh chóng.
• Hỗ trợ phụ kiện thay thế như lõi lọc, đồng hồ áp suất và cốc lọc.

Câu hỏi thường gặp

AC3010-03 có chức năng gì?

Sản phẩm tích hợp ba chức năng: lọc khí, điều chỉnh áp suất và bôi trơn khí nén trong cùng một thiết bị.

AC3010-03 phù hợp với hệ thống nào?

Phù hợp với hệ thống khí nén sử dụng cổng ren PT3/8″, máy CNC, dây chuyền sản xuất, thiết bị tự động hóa và các máy công nghiệp có lưu lượng khí trung bình.

Có thể thay lõi lọc không?

Có. Lõi lọc là phụ kiện thay thế định kỳ để đảm bảo chất lượng khí nén.

Bao lâu nên thay dầu?

Nên kiểm tra mức dầu hàng tuần và bổ sung khi mức dầu xuống dưới vạch tối thiểu. Tần suất thay dầu phụ thuộc vào thời gian vận hành và môi trường làm việc.

Kết luận

Bộ xử lý khí nén AC3010-03 là giải pháp tối ưu để chuẩn bị nguồn khí nén sạch, ổn định và được bôi trơn đúng cách. Với thiết kế tích hợp lọc khí, điều áp và bôi trơn, cổng ren 3/8″, thân hợp kim nhôm bền bỉ và khả năng làm việc ổn định, sản phẩm đáp ứng tốt nhu cầu của nhiều hệ thống khí nén công nghiệp.
