Bộ nguồn thủy lực 2 bơm 220V cho máy ép – 2 motor 2,2 kW

Bộ nguồn thủy lực 2 bơm 220V: chọn theo chu kỳ ép, không chỉ theo công suất

Máy đủ lực nhưng đầu ép đi xuống quá lâu? Hay chạy không tải nhanh nhưng chạm phôi lại không đạt yêu cầu? Khi chọn bộ nguồn máy ép, cần tách thời gian tiến đến phôi, ép tải và hồi về để xác định đúng phần cần cải thiện. Với bộ nguồn thủy lực 2 bơm 220V, mục tiêu là phân phối lưu lượng phù hợp từng bước trong giới hạn công suất motor; khả năng thực hiện phải được xác nhận theo mạch.

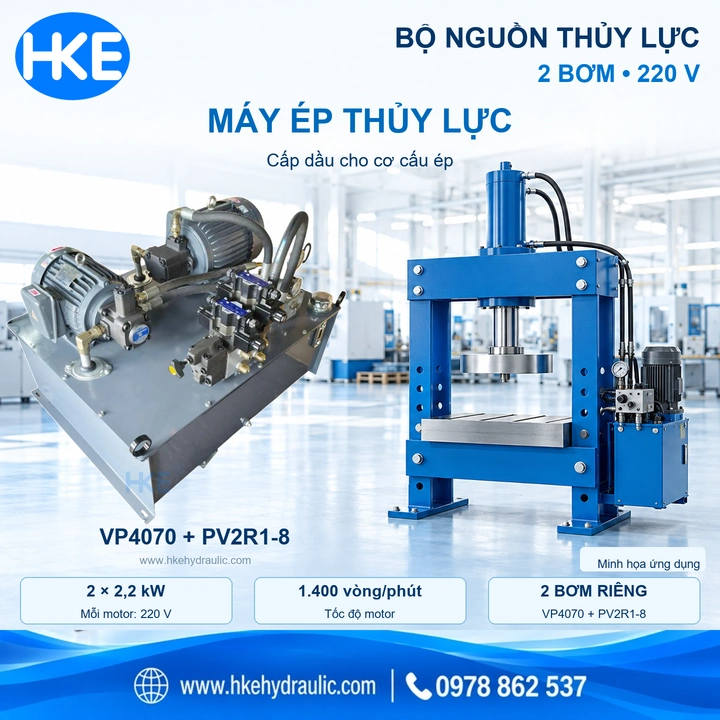

Bộ nguồn thủy lực 2 bơm 220V HKE sử dụng VP4070 và PV2R1-8, mỗi bơm được kéo bởi một motor riêng 2,2 kW, điện 1 pha 220V, tốc độ 1.400 vòng/phút. Hai cụm motor–bơm lắp chung thùng dầu. Khả năng chạy nhanh, ép tải và chuyển chế độ cần được xác định từ sơ đồ thủy lực cùng yêu cầu thực tế của máy.

Bộ nguồn thủy lực 1 pha 220V: cấu hình đã xác nhận

Áp suất làm việc, lưu lượng cấp đến xi lanh và lực ép của cả hệ thống cần được tính chọn, kiểm tra trước khi xác nhận. Lắp chung thùng dầu chưa chứng minh hai bơm được ghép lưu lượng hoặc tự chuyển cấp.

Chọn bộ nguồn máy ép: tốc độ, lực ép và công suất liên quan thế nào?

Lưu lượng quyết định tốc độ xi lanh. Với cùng một xi lanh, lượng dầu cấp vào mỗi phút càng lớn thì piston di chuyển càng nhanh.

Áp suất và diện tích piston quyết định lực ép. Quan hệ cơ bản là lực bằng áp suất nhân diện tích tác dụng. Lực thực tế còn chịu ảnh hưởng của áp suất phía hồi, ma sát và tổn thất trong hệ thống.

Piston lớn hơn có thể tạo lực lớn hơn ở cùng áp suất, nhưng cần nhiều dầu hơn để đạt cùng tốc độ. Câu hỏi cần chốt khi chọn cấu hình là: máy cần ép lực bao nhiêu và hoàn thành mỗi hành trình trong bao lâu?

Lưu lượng tham khảo của PV2R1-8

Catalogue Yuken – dòng bơm PV2R ghi dung tích PV2R1-8 là 8 cm³/vòng. Đây là nguồn đối chiếu kỹ thuật, không phải xác nhận hãng của bơm đang lắp.

Nếu bơm thực tế có dung tích đúng 8 cm³/vòng, tại 1.400 vòng/phút: Q lý thuyết = 8 × 1.400 ÷ 1.000 = 11,2 lít/phút. Lưu lượng thực tế thấp hơn do tổn thất thể tích và phụ thuộc điều kiện vận hành.

Lưu lượng tham khảo của VP4070

Cần đối chiếu đúng hãng, mã đầy đủ và tem bơm VP4070. Nếu tương ứng VP40 của TAICIN, thông số chính hãng TAICIN công bố 40 lít/phút tại 1.800 vòng/phút.

Với giả định bơm mở hết lưu lượng, quy đổi theo tốc độ: Q tại 1.400 vòng/phút ≈ 40 × 1.400 ÷ 1.800 ≈ 31,1 lít/phút. Đây là số quy đổi tham khảo, chưa phải số đo thực tế. Không cộng hai số lưu lượng thành lưu lượng tổng bộ nguồn khi chưa xác nhận mạch ghép hai bơm.

Vì sao tăng áp suất phải xem lại lưu lượng?

P trục (kW) = p (bar) × Q (lít/phút) ÷ (600 × η bơm), trong đó η bơm là hiệu suất tổng của bơm, viết dưới dạng số thập phân.

Mỗi bơm được kéo bởi motor riêng 2,2 kW. Không lấy tổng 4,4 kW để tính khả năng kéo của một bơm.

Ví dụ tính sơ bộ: giả định hiệu suất bơm 80–85%, dùng 11,2 lít/phút làm lưu lượng tính gần đúng, công suất trục 2,2 kW thì p ≈ 600 × 2,2 × (0,80–0,85) ÷ 11,2 ≈ 94–100 bar. Đây là ví dụ tính toán theo công suất, không phải áp suất vận hành đã kiểm chứng. Vì 11,2 lít/phút là lưu lượng lý thuyết, điểm làm việc thực tế phải đối chiếu đặc tính bơm và kết quả kiểm tra.

Khi motor có công suất giới hạn, muốn tăng áp suất thì lưu lượng cho phép phải giảm. Không thể cam kết đồng thời lưu lượng lớn nhất và áp suất lớn nhất nếu motor không đủ công suất. Áp suất tối đa trong catalogue bơm cũng không phải áp suất làm việc của cả bộ nguồn.

Phương án mạch hai cấp: chạy nhanh khi nhẹ tải, giảm tốc khi ép

Trong mạch hai cấp được thiết kế đúng, nhánh lưu lượng lớn có thể được xả tải hoặc tách khỏi nhánh ép khi áp suất tăng. Nhánh lưu lượng nhỏ tiếp tục cấp dầu trong giới hạn của motor, bơm và các phần tử thủy lực.

Đây là phương án thiết kế, chưa xác nhận bộ nguồn trong ảnh đã có chức năng này. Cần kiểm tra sơ đồ, van một chiều, van xả tải, van an toàn và điều khiển. Không mặc định hai bơm tự chuyển cấp hoặc chạy đồng thời trong mọi chế độ.

Bơm VP bù áp không đồng nghĩa với điều khiển công suất không đổi

TAICIN mô tả dòng VP giảm dung tích làm việc khi áp suất đạt mức cài đặt, điều chỉnh lưu lượng theo nhu cầu hệ thống. Cơ chế bù áp này không đủ để kết luận motor luôn được bảo vệ khỏi quá tải. Cần kiểm tra công suất yêu cầu trên toàn vùng làm việc và chọn điều khiển phù hợp.

Chọn bộ nguồn máy ép: máy đang mất thời gian ở bước nào?

Trước khi đổi bơm hoặc tăng công suất, hãy ghi thời gian của ba bước trong một chu kỳ. Cách này giúp yêu cầu báo giá bám sát vấn đề cần giải quyết.

• Chờ lâu trước khi chạm phôi: ưu tiên kiểm tra lưu lượng đến xi lanh, hành trình chạy nhanh và giới hạn của van, đường ống. Tăng áp suất đơn thuần không giải quyết được nhu cầu chạy nhanh.
• Đã chạm phôi nhưng ép không đạt: cần đối chiếu lực yêu cầu, diện tích piston, áp suất thực tế và tải motor. Không tự tăng van an toàn để bù cho cấu hình thiếu công suất.
• Ép xong nhưng hồi về lâu: kiểm tra diện tích phía cần, lưu lượng cấp và đường dầu thoát; không mặc định thời gian hồi bằng thời gian tiến.

VP4070 và PV2R1-8: hỏi rõ cách phối hợp trước khi đặt hàng

Với bộ nguồn thủy lực 2 bơm 220V này, cần chốt bơm nào cấp dầu ở từng giai đoạn, có ghép lưu lượng không, nhánh còn lại được xử lý thế nào khi ép tải và điều kiện chuyển chế độ là gì. VP4070 và PV2R1-8 là hai mã bơm đã xác nhận; chức năng chạy nhanh – ép chậm phụ thuộc thiết kế mạch, không suy ra từ tên hai bơm.

Các ứng dụng khác cần tính chọn riêng

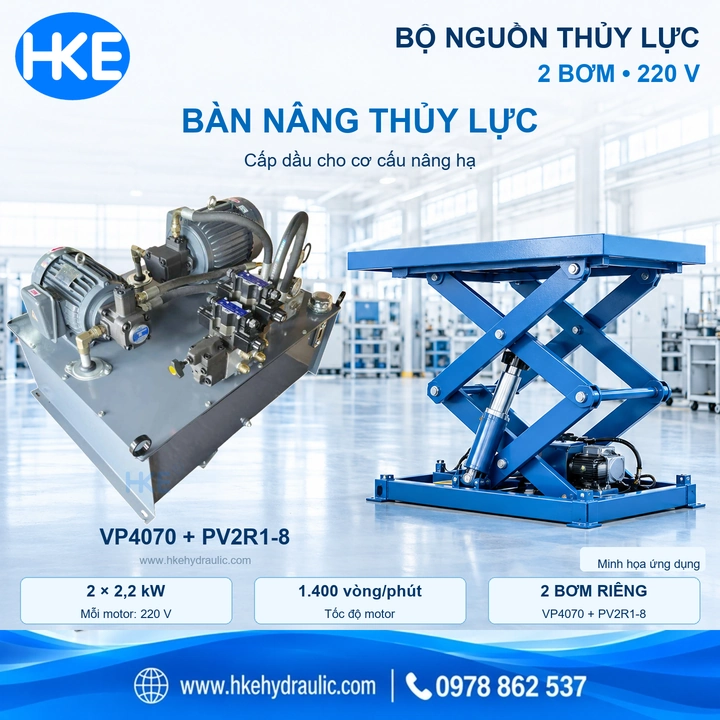

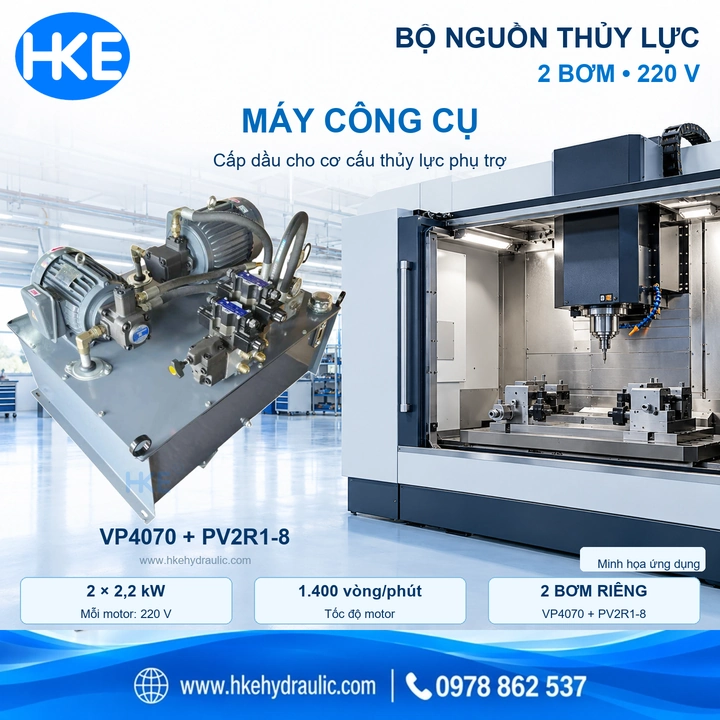

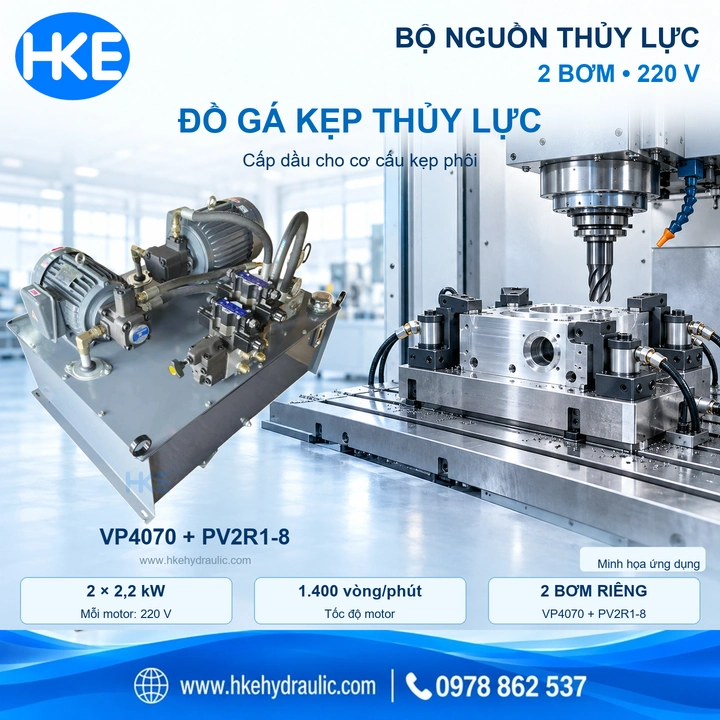

Ngoài máy ép, khách hàng có thể gửi yêu cầu bàn nâng, đồ gá hoặc máy công cụ để HKE đối chiếu cấu hình. Các ảnh dưới đây minh họa hướng ứng dụng; mỗi máy cần kiểm tra tải, chu kỳ, xi lanh và mạch điều khiển riêng.

Câu hỏi thường gặp về bộ nguồn thủy lực 2 bơm 220V

Điện 220V thì ép được bao nhiêu tấn?

Chưa thể xác định từ điện áp. Cần biết đường kính piston, áp suất làm việc đã xác nhận và điều kiện hệ thống. Điện 1 pha 220V là nguồn cấp; khả năng ép phụ thuộc motor, bơm, xi lanh và sơ đồ thủy lực.

Hai motor 2,2 kW có tiêu thụ đúng 4,4 kW điện không?

Không. 4,4 kW là tổng công suất cơ định mức tại trục hai motor. Công suất điện đầu vào phụ thuộc tải, hiệu suất motor và chế độ vận hành. Khi cả hai phát đủ công suất cơ định mức, điện đầu vào lớn hơn 4,4 kW do tổn thất.

Có thể lấy áp suất catalogue làm áp suất bộ nguồn không?

Không. Phải kiểm tra motor, bơm, van, đường ống, xi lanh và chế độ tải. Chưa có cơ sở công bố bộ nguồn đạt 140 bar, 210 bar hoặc một lực ép cụ thể khi chưa xác nhận dữ liệu hệ thống.

Hai bơm có chắc chắn làm máy ép nhanh hơn không?

Chỉ khi sơ đồ sử dụng được lưu lượng phù hợp trong từng giai đoạn. Tốc độ còn bị giới hạn bởi xi lanh, van, đường ống và khả năng thoát dầu. Dùng chung thùng dầu chưa đủ để kết luận tốc độ tăng.

Có chạy đồng thời hai motor bằng điện 1 pha được không?

Cần kiểm tra nguồn điện thực tế, khả năng cấp dòng, sụt áp khi khởi động và phương án khởi động hai motor. Yêu cầu chạy đồng thời phải được đưa vào bước tính chọn.

Báo giá bộ nguồn thủy lực 2 bơm 220V theo yêu cầu máy ép

Để so sánh báo giá có ý nghĩa, hãy đối chiếu cùng phạm vi: cấu hình motor–bơm, cụm van, điều khiển điện, thùng dầu, phụ kiện và điều kiện kiểm tra. Danh sách này là nội dung cần thống nhất, không mặc định mọi hạng mục đều đã có trong cấu hình đang giới thiệu.

Khi chọn bộ nguồn thủy lực 1 pha 220V, cũng cần cung cấp nguồn điện thực tế và yêu cầu chạy đồng thời hai motor. Gửi HKE các thông tin sau:

• Lực ép yêu cầu; đường kính piston và cần xi lanh.
• Hành trình; thời gian tiến nhanh, thời gian ép và thời gian hồi.
• Thời gian giữ áp; số chu kỳ mỗi giờ.
• Nguồn điện thực tế; yêu cầu chạy đồng thời hai motor.
• Sơ đồ thủy lực hoặc thông tin máy hiện có, nếu có.

Gửi HKE yêu cầu “ép bao nhiêu – đi bao xa – trong bao lâu” để tính chọn lưu lượng, áp suất và điều khiển sát với công việc. Liên hệ 0978 862 537 để trao đổi cấu hình.

Tham khảo thêm bơm lá VP4070-FA3 để đối chiếu mã bơm; không mặc định mọi phiên bản cùng đặc tính hoặc thay thế trực tiếp được cho nhau.
