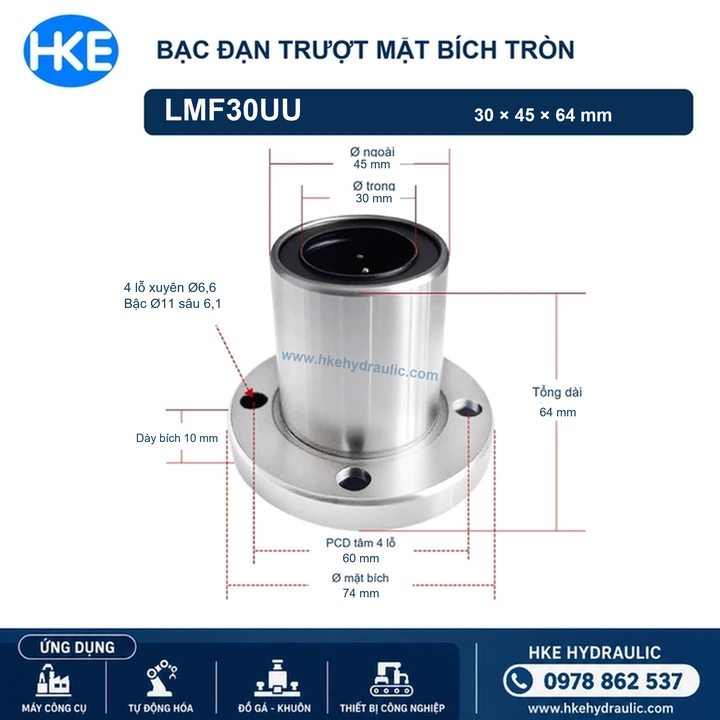

Con trượt tròn LMF30UU mặt bích tròn, kích thước 30x45x64 mm, PCD 60 mm

Con trượt tròn LMF30UU mặt bích tròn 30x45x64 mm - Ảnh 2

Con trượt tròn LMF30UU mặt bích tròn 30x45x64 mm - Ảnh 3

Vòng bi trượt tròn LMF-UU mặt bích tròn nhìn từ hai phía

Con trượt tròn LMF30UU mặt bích tròn 30x45x64 mm - Ảnh 5

Con trượt tròn LMF30UU mặt bích tròn 30x45x64 mm - Ảnh 6

Con trượt tròn LMF30UU mặt bích tròn 30x45x64 mm

Liên hệ

Con trượt tròn LMF30UU mặt bích tròn 4 lỗ, thân ngắn, dùng cho trục Ø30 mm.

dr × D × L: 30 × 45 × 64 mm.
Bích Ø74 mm, dày 10 mm; PCD 60 mm.
4 lỗ xuyên Ø6,6 mm; khoét bậc Ø11, sâu 6,1 mm.

Gửi ảnh mẫu hoặc kích thước gá để HKE đối chiếu mã. Tư vấn: 0978 862 537.

SKU: LMF30UU Danh mục: Con trượt tròn mặt bích tròn LMF, Bi trượt tròn, VÒNG BI Thẻ: vòng bi mặt bích tròn, vòng bi tuyến tính Thương hiệu: HKE HYDRAULIC

1. Con trượt tròn LMF30UU: chọn đúng trục Ø30 mm

Con trượt tròn LMF30UU là bạc đạn tuyến tính mặt bích tròn, thân ngắn, có kích thước đường kính trong × đường kính thân × tổng chiều dài 30 × 45 × 64 mm. Mặt bích ngoài Ø74 mm có 4 lỗ bắt vít trên vòng tâm PCD 60 mm.

Sản phẩm còn được gọi là vòng bi LMF30UU, bạc đạn trượt LMF30UU hoặc bạc trượt mặt bích tròn phi 30. Khi đặt hàng, ghi đầy đủ mã LMF30UU cùng số lượng và ảnh mẫu để tránh nhầm với bản thân dài hoặc kiểu bích khác.

Nhận diện LMF30UU bằng bích tròn Ø74

LMF30UU có thân Ø45 mm, dài 64 mm và bích tròn Ø74 mm. Với mẫu tháo từ máy, nên chụp chính diện bích để phân biệt với LMK30UU hoặc LMH30UU.

2. Bảng kích thước LMF30UU và cách đo mẫu

Thông số bên dưới được đối chiếu từ ảnh kích thước sản phẩm đã tải lên. Đơn vị: mm.

Thông số	LMF30UU
Đường kính trong dr	30
Đường kính thân D	45
Tổng chiều dài L	64
Đường kính mặt bích	74
Chiều dày bích	10
PCD vòng tâm 4 lỗ	60
Lỗ xuyên	4 lỗ Ø6,6
Khoét bậc	Ø11, sâu 6,1
Kiểu thân	Thân ngắn
Kiểu bích	Tròn

PCD là đường kính đường tròn đi qua tâm các lỗ bắt vít. Không lấy đường kính ngoài bích Ø74 mm làm PCD. Khi đo mẫu, kiểm tra riêng lỗ trong, thân ngoài, chiều dài, bích và vòng tâm lỗ; ảnh chụp chính diện giúp nhận biết bố trí lỗ rõ hơn.

3. Cấu tạo và nguyên lý của bạc đạn LMF30UU

Bạc đạn tuyến tính sử dụng bi tuần hoàn để hỗ trợ chuyển động tịnh tiến dọc trục dẫn hướng. Thân bạc định vị trong cụm lắp, mặt bích tạo vị trí bắt vít vào tấm gá. Độ thẳng của trục, độ đồng tâm, bôi trơn và bụi bẩn đều ảnh hưởng đến chuyển động thực tế.

LMF là kiểu bích tròn, khác LMK bích vuông và LMH bích oval. Có thể tham khảo cách phân loại tại tài liệu các kiểu bạc đạn bích tròn của THK. Thông số tải của một hãng không tự động áp dụng cho sản phẩm khác cùng mã.

4. Ứng dụng và điều kiện lựa chọn

Con trượt tròn LMF30UU có thể được xem xét cho đồ gá di chuyển, bàn trượt, cơ cấu cấp phôi hoặc cụm dẫn hướng của máy tự động dùng trục Ø30 mm. Việc chọn cho máy cụ thể phải xét tải, hành trình, tốc độ, độ chính xác và môi trường vận hành.

Với cụm máy có sẵn, ưu tiên đối chiếu mẫu tháo ra và vị trí gá. Với máy thiết kế mới, cần dữ liệu tải và dung sai của đúng sản phẩm trước khi chốt. Không suy ra tải cho phép từ đường kính trục hoặc số lỗ bắt vít.

5. So sánh LMF30UU với các mã gần cỡ

Mã	dr × D × L (mm)	Bích / PCD (mm)
LMF25UU	25 × 40 × 59	Ø62 / 51
LMF30UU	30 × 45 × 64	Ø74 / 60
LMF35UU	35 × 52 × 70	Ø82 / 67

LMF35UU cùng lỗ xuyên Ø6,6 mm và bích dày 10 mm, nhưng PCD là 67 mm thay vì 60 mm của LMF30UU.

UU thân ngắn và LUU thân dài: trang này mô tả LMF30UU dài 64 mm. Khi cần bản LUU, đối chiếu chiều dài và bản vẽ riêng; không nhân chiều dài theo một tỷ lệ cố định để suy ra thông số. Cùng cỡ trục cũng không bảo đảm thay trực tiếp giữa LMF, LMK và LMH.

6. Ưu điểm của thiết kế mặt bích tròn

Mặt bích tích hợp tạo vị trí lắp vào tấm gá theo bản vẽ.
Bốn lỗ trên vòng tâm giúp xác định bố trí bắt vít rõ ràng.
Kiểu thân ngắn phù hợp để xem xét khi không gian dọc trục bị giới hạn, sau khi kiểm tra tải và điều kiện làm việc.

7. Lỗi thường gặp khi lắp con trượt tròn LMF30UU

Lỗ bích không khớp: kiểm tra PCD 60 mm, lỗ xuyên Ø6,6 mm và hướng bố trí lỗ. Không lấy đường kính bích thay vòng tâm.

Đầu vít không vào bậc: kiểm tra khoét bậc Ø11 mm, sâu 6,1 mm và kích thước đầu vít thực tế. Chiều dài vít phụ thuộc tấm gá, không chọn chỉ theo chiều dày bích.

Trượt nặng, có tiếng hoặc nhanh mòn: kiểm tra trục xước, lệch đồng tâm, bạc lắp nghiêng, bụi bẩn và bôi trơn. Không đóng búa trực tiếp vào vòng giữ bi để ép qua trục. Sau lắp, kiểm tra chuyển động toàn hành trình trước khi vận hành máy.

8. Báo giá LMF30UU tại HKE Hydraulic

HKE Hydraulic hỗ trợ đối chiếu mã và kích thước lắp đặt cho khách hàng tại Quy Nhơn và khu vực lân cận. Để báo giá đúng, gửi mã LMF30UU, số lượng, ảnh mẫu hoặc bản vẽ và yêu cầu giao hàng.

Mẫu yêu cầu nhanh: “Cần LMF30UU, trục Ø30, thân Ø45, dài 64, bích Ø74, PCD 60 mm; số lượng …”. Liên hệ 0978 862 537 để xác nhận tình trạng hàng và giá tại thời điểm đặt mua.
