Vòng bi LMK12LUU mặt bích vuông loại dài Ø12

Vòng bi LMK12LUU mặt bích vuông loại dài

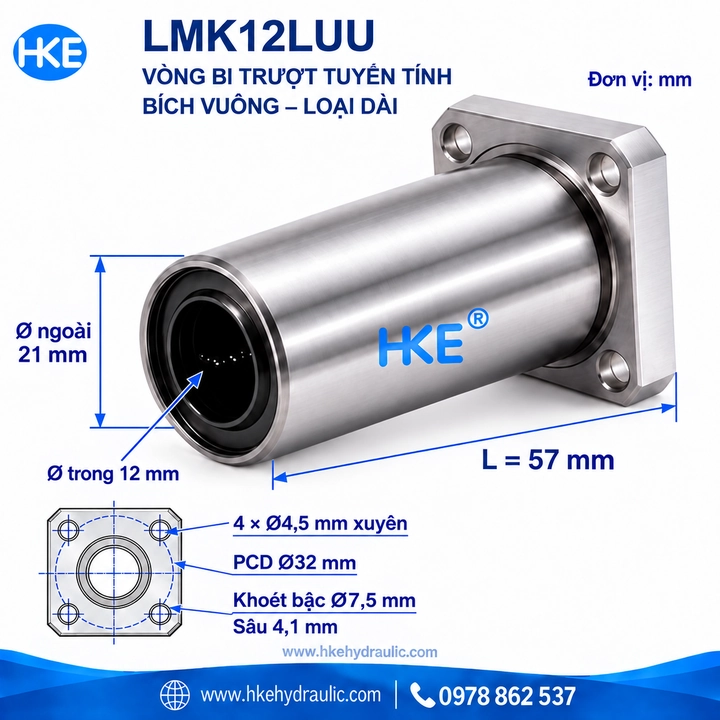

Vòng bi LMK12LUU là bạc đạn trượt tròn mặt bích vuông loại dài, dùng cho trục Ø12 mm. Mẫu trong bản vẽ HKE có thân ngoài Ø21 mm, chiều dài 57 mm và 4 lỗ bắt bích. Khi đặt mua hoặc gia công tấm gá, cần đối chiếu cả đường kính lỗ xuyên, PCD và phần lỗ bậc để tránh sai vị trí lắp.

👉 Phù hợp cho:

• Máy CNC mini, CNC gỗ/kim loại
• Máy in 3D
• Cơ cấu trượt tự động, robot
• Dẫn hướng xy lanh, cơ cấu tuyến tính

Thông số và kích thước LMK12LUU

🧩 Cấu tạo & nguyên lý hoạt động

• Vỏ thép cứng
• Bi thép tuần hoàn
• Rãnh dẫn hướng bi
• Phớt chắn bụi

⚙️ Nguyên lý:

Bi thép lăn theo vòng tuần hoàn → giảm ma sát → giúp trục di chuyển êm – chính xác – ít mài mòn.

🏭 Ứng dụng thực tế

• Dẫn hướng trục X, Y, Z trong máy CNC
• Hệ thống trượt trong máy cắt plasma, laser
• Cơ cấu nâng – hạ trong thiết bị tự động hóa
• Thiết bị DIY, máy mini

Khả năng sử dụng phụ thuộc tải, tốc độ, độ võng trục và cách bố trí các điểm dẫn hướng. Chỉ chọn cho máy CNC hoặc cơ cấu nâng hạ sau khi đối chiếu yêu cầu của máy; đường kính 12 mm không tự xác định tải cho phép.

⚖️ So sánh LMK12UU vs LMK12LUU

Hai mã cùng dùng trục 12 mm nhưng không mặc nhiên thay thế trực tiếp. Cần kiểm tra chiều dài thân, kích thước mặt bích, vị trí lỗ và khoảng hở hành trình. Bản dài không khắc phục được độ võng của trục hoặc lỗi căn đồng tâm.

Đọc đúng lỗ bích trước khi gia công

• PCD Ø32 là đường kính vòng chia tâm lỗ, không phải khoảng cách ngang giữa hai lỗ liền kề.
• Ø4,5 là lỗ xuyên, không phải lỗ ren M4. Cần đối chiếu vít, phần ren trên tấm gá hoặc đai ốc trước khi lắp.
• Lỗ bậc Ø7,5 sâu 4,1 mm là phần chứa đầu vít. Kiểm tra kích thước đầu vít thực tế để tránh cấn.

Khi thay bạc cũ, nên gửi ảnh mặt trước, ảnh bên và các số đo cho HKE Hydraulic. Catalog bổ sung ghi cạnh bích vuông K = 32 mm và chiều dày bích t = 6 mm. Hình bích tròn phía trên catalog minh họa dòng LMF; không dùng Df = 42 mm làm cạnh bích LMK. Tải động C = 813 N và tải tĩnh C₀ = 1.570 N là trị số cơ bản trong catalog, không phải tải làm việc cho phép của cả cụm máy; cần xác nhận đúng nhà sản xuất, hướng tải và điều kiện lắp.

⚠️ Lỗi thường gặp & cách khắc phục

💰 Báo giá vòng bi LMK12LUU

• Liên hệ để xác nhận giá và tình trạng hàng theo số lượng cần mua.
• Phụ thuộc:
  • Thông số và yêu cầu kỹ thuật của mẫu cần đặt
  • Số lượng mua
  • Độ chính xác

Gửi mã LMK12LUU, số lượng và ảnh vị trí lắp cho HKE Hydraulic để đối chiếu trước khi đặt hàng. Tham khảo thêm hướng dẫn chọn vòng bi trượt tròn khi thiết kế hoặc thay thế cụm dẫn hướng.

❓ FAQ – Câu hỏi thường gặp

Tìm mã LMK12L có phải cùng loại không?

Khi tìm bạc đạn LMK12LUU, bạn có thể gặp cách ghi rút gọn LMK12L. Để đặt đúng vòng bi bích vuông loại dài cho trục 12 mm, hãy xác nhận mã đầy đủ trên sản phẩm và đối chiếu kích thước 12 × 21 × 57 mm cùng bản vẽ lỗ bích; không chọn hàng chỉ dựa vào tên viết tắt.

LMK12LUU dùng cho trục bao nhiêu?

→ Dùng cho trục tròn 12mm

Có thay thế LMK12UU được không?

Có thể xem xét nếu các kích thước lắp tương thích và máy đủ không gian cho thân dài 57 mm. Không thay trực tiếp chỉ vì hai mã đều dùng trục Ø12; phải kiểm tra bản vẽ, tải và hành trình.

Có cần bôi trơn không?

→ Có, nên tra mỡ định kỳ để tăng tuổi thọ

Dùng ngoài trời được không?

→ Không khuyến khích (dễ bụi, nước → giảm tuổi thọ)
