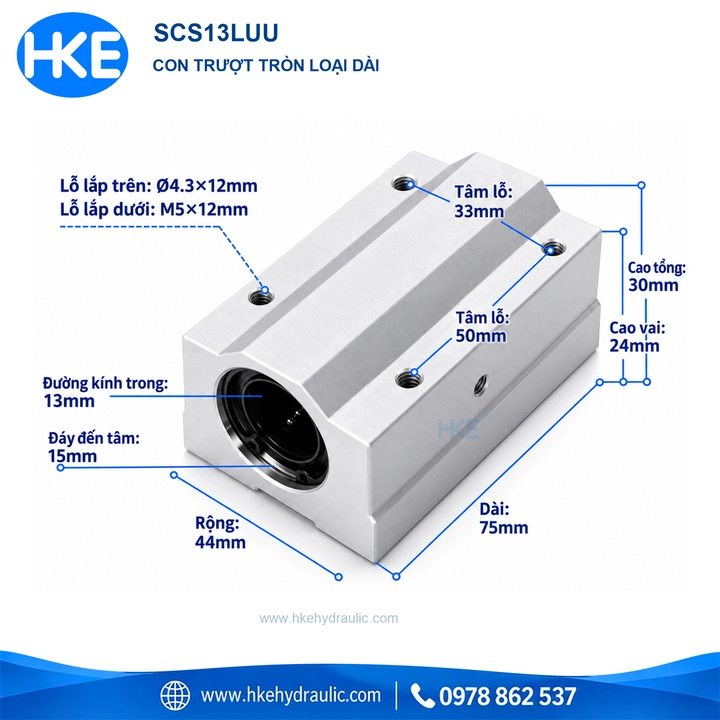

Con trượt tròn SCS13LUU là mẫu thân dài cho trục Ø13 mm, có kích thước 75 × 44 × 30 mm và tâm lỗ 33 × 50 mm theo ảnh kỹ thuật HKE. Nếu đang tìm SCS13 loại dài để thay thế hoặc làm cụm gá mới, cần đối chiếu cả cao tâm 15 mm và vị trí bắt vít, không chỉ đường kính trục.
Mã trục 13 mm có cao tâm 15 mm, nhưng thân rộng 44 mm và tâm lỗ ngang 33 mm. Đây là những điểm cần tách biệt với cỡ trục 12 mm. Không chọn theo chiều cao tâm riêng lẻ rồi bỏ qua đường kính trong và bề rộng gối.
Thông số con trượt tròn SCS13LUU
| Thông số | Giá trị theo ảnh HKE |
|---|---|
| Mã sản phẩm | SCS13LUU |
| Kiểu con trượt | Có gối, dạng kín, thân dài |
| Đường kính trục tương ứng | 13 mm |
| Chiều dài | 75 mm |
| Chiều rộng | 44 mm |
| Chiều cao tổng | 30 mm |
| Đáy đến tâm trục | 15 mm |
| Chiều cao vai | 24 mm |
| Tâm lỗ ngang × dọc | 33 × 50 mm |
| Lỗ lắp trên — ký hiệu trên ảnh | Ø4.3 × 12 mm |
| Lỗ lắp dưới — ký hiệu trên ảnh | M5 × 12 mm |
Đơn vị kích thước là mm. Ký hiệu lỗ trên và lỗ dưới được chép theo bản vẽ của đúng mã. Trước khi gia công tấm liên kết, kiểm tra mặt lắp, chiều sâu lỗ và chiều dài ăn ren trên chi tiết thực tế.
Cùng cao tâm không đồng nghĩa lắp thay được
Thân dài 75 mm, cao tổng 30 mm cũng cần được kiểm tra khi bên trên có nắp che hoặc kết cấu cố định. Nếu đổi từ loại ngắn cùng cỡ, tâm lỗ dọc tăng từ 26 lên 50 mm; vị trí bắt vít trên tấm gá phải phù hợp với bản dài.
So sánh SCS13UU ngắn và bản dài
| Kích thước | Bản ngắn UU | Bản dài LUU |
|---|---|---|
| Trục dùng chung | Ø13 mm | Ø13 mm |
| Chiều dài thân | 39 mm | 75 mm |
| Tâm lỗ dọc | 26 mm | 50 mm |
| Cao tâm | 15 mm | 15 mm |
Theo bộ ảnh HKE, bản dài tăng 36 mm chiều dài thân và 24 mm khoảng cách lỗ dọc. Vì vậy, cùng đường kính trục và cao tâm chưa đủ để kết luận thay trực tiếp. Cần kiểm tra cả tấm gá và vị trí đầu, cuối hành trình.
Xem con trượt SCS13UU thân ngắn để đối chiếu đầy đủ bản vẽ. Khi cần tra các cỡ khác, vào danh mục con trượt tròn có gối SCS, phân biệt rõ hậu tố UU và LUU trong yêu cầu mua hàng.
Chọn đúng mã khi sửa cơ cấu cũ
Cỡ Ø13 mm nên được xác nhận bằng đo trục và đọc mã trên chi tiết cũ. Khi mã bị mờ, gửi ảnh mặt đầu cùng số đo đường kính, chiều rộng và khoảng cách lỗ sẽ hữu ích hơn một ảnh chụp toàn máy. Không ép lắp vào trục khác cỡ.
Thân gối có các vị trí liên kết giúp gắn bạc trượt với tấm gá. Để hiểu sự khác nhau giữa bạc rời, bạc mặt bích và cụm có gối, tham khảo hướng dẫn chọn vòng bi trượt tròn. Chọn đúng kiểu kết cấu sẽ thuận tiện hơn khi bố trí máy và bảo trì.
4 bước kiểm tra trước khi lắp đặt
- Kiểm tra trục: xác nhận đường kính Ø13 mm, tình trạng bề mặt và độ thẳng; làm sạch vùng lắp để tránh đưa phoi vào bạc.
- Đối chiếu mặt gá: kiểm tra cao tâm 15 mm, độ phẳng tấm liên kết và tâm lỗ 33 × 50 mm theo đúng phương ngang, dọc.
- Chọn vít theo mặt lắp: đọc ký hiệu lỗ của bản vẽ, tính độ dày tấm cùng phần ăn ren; tránh dùng vít chạm đáy lỗ.
- Kiểm tra chuyển động: căn chỉnh cụm trước khi siết hoàn tất, kiểm tra khoảng hở tại các vị trí biên và chạy thử theo quy trình của máy.
Nếu xuất hiện kẹt sau khi siết, kiểm tra sự đồng trục và mặt gá trước khi đổi sang một mã khác. Không dùng lực siết để kéo một cụm lệch về vị trí. Với máy đang sử dụng, việc tháo lắp cần thực hiện khi cơ cấu đã được dừng và giữ ổn định.
Câu hỏi khi chọn SCS13LUU
Mẫu này có thay trực tiếp cho loại ngắn không?
Cần kiểm tra lại. Trong hai bản vẽ cùng cỡ trục, chiều dài thân lần lượt 39 và 75 mm; tâm lỗ dọc 26 và 50 mm. Tấm gá cũ có thể cần thiết kế lại dù đường kính trục giống nhau.
Có thể xác định tải cho phép từ kích thước không?
Không nên suy ra tải cho phép từ kích thước bao. Cần thông số tải của đúng bạc và điều kiện bố trí cụm máy. Bảng trên phục vụ đối chiếu lắp đặt, không phải bảng tải trọng.
Cần gửi gì để kiểm tra đúng hàng thay thế?
Gửi mã, số lượng, ảnh mặt đầu và mặt lắp của chi tiết cũ. Bổ sung đường kính trục, cao tâm và khoảng cách lỗ thực đo nếu tem mã đã mờ hoặc cụm máy từng được sửa đổi.
Báo giá con trượt tròn SCS13LUU tại HKE
Liên hệ HKE Hydraulic qua 0978 862 537 để kiểm tra giá, tình trạng hàng và thời gian giao theo số lượng. Ghi rõ mã thân dài cho trục Ø13 mm; gửi kèm bản vẽ cụm gá nếu cần đối chiếu trước khi đặt.
