Vòng bi trượt tròn là gì? Phân loại và 5 bước chọn đúng
Vòng bi trượt tròn là bộ phận dẫn hướng giúp cụm máy chuyển động thẳng trên trục tròn. Trong mua bán, bạn có thể gặp các tên gọi bạc đạn tuyến tính, bạc đạn trượt hoặc con trượt tròn. Điều dễ nhầm là hai sản phẩm cùng lỗ trục vẫn có thể khác chiều dài, kiểu bích và vị trí lỗ bắt vít.
Bài viết này giúp bạn chọn vòng bi trượt tròn từ nhận diện hình dáng đến kiểm tra kích thước, với ví dụ thực tế từ thư viện sản phẩm HKE Hydraulic. Nếu đang thay một chiếc bạc đạn cũ, hãy bắt đầu bằng ba câu hỏi: trục bao nhiêu, thân ngắn hay dài, lắp bằng gối hay mặt bích?
1. Vòng bi trượt tròn làm việc như thế nào?
Ở loại bạc đạn tuyến tính dùng bi, các viên bi lăn tiếp xúc với trục để hỗ trợ chuyển động dọc trục với ma sát nhỏ. Cụm dẫn hướng này khác với vòng bi dùng cho trục quay: nhiệm vụ chính là dẫn chuyển động thẳng. Không dùng loại linear bushing thông thường như ổ đỡ cho chuyển động quay liên tục.
Một cụm vòng bi trượt tròn hoàn chỉnh còn cần trục, cơ cấu giữ bạc đạn và kết cấu gá phù hợp. Vì vậy, thay đúng đường kính lỗ chưa đủ để bảo đảm cả bàn trượt vận hành tốt. Bài viết tập trung vào loại dùng bi; bạc trượt tự bôi trơn bằng vật liệu khác cần được chọn theo tài liệu riêng.
2. Phân loại vòng bi trượt tròn theo cách lắp
Hãy dùng bảng dưới đây để khoanh vùng nhóm vòng bi trượt tròn, sau đó đối chiếu bản vẽ của mã cụ thể. Tên thương mại và cách ghi hậu tố có thể khác giữa các nhà sản xuất.
| Dòng sản phẩm | Dấu hiệu nhận diện | Điểm cần kiểm tra |
|---|---|---|
| LM-UU | Thân trụ, không có mặt bích | Đường kính ngoài, chiều dài, cách giữ trong gối |
| LM-UU-OP | Dạng hở dọc thân | Khe hở và sự tương thích với kết cấu đỡ trục |
| LMK | Mặt bích vuông | Cạnh bích, chiều dày, sơ đồ lỗ bắt vít |
| LMH | Mặt bích oval hoặc bích cắt hai bên | Chiều rộng bích, số lỗ và khoảng cách tâm lỗ |

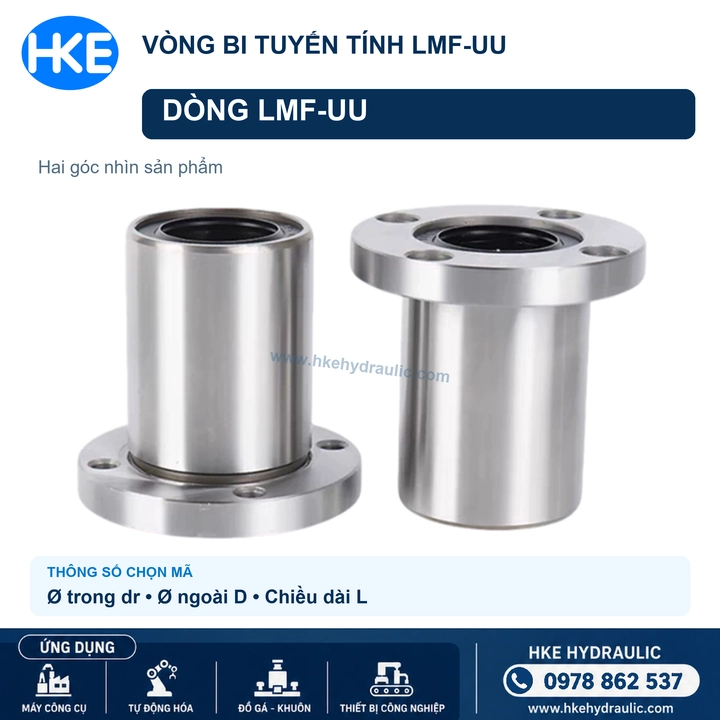

| LMF | Mặt bích tròn | Đường kính bích và vòng chia tâm lỗ PCD |
| Cụm có gối, thường gặp tên SCS | Bạc đạn nằm trong thân gối để bắt lên bàn máy | Chiều cao tâm trục, kích thước gối và tâm lỗ đế |
Với các mã ghi SBR, SRB hoặc ký hiệu khác trên mẫu cũ, hãy chụp nguyên dòng chữ thay vì tự đảo thứ tự ký tự. Chỉ tên gọi gần giống nhau chưa xác nhận được khả năng lắp thay.
Bạn có thể tra theo từng nhóm tại HKE: bạc đạn LM-UU, bạc đạn hở LM-UU-OP, mặt bích vuông LMK, mặt bích oval LMH và mặt bích tròn LMF.
3. Cách đọc mã: số đường kính, UU, OP và LUU
Với các mã như LMK16UU, LMH16UU và LMF16UU trong ví dụ của HKE, số 16 chỉ đường kính trục danh nghĩa 16 mm. Phần chữ đầu giúp nhận diện kiểu thân hoặc mặt bích; phần cuối giúp phân biệt phiên bản.
- UU: thường được dùng để chỉ phiên bản có phớt ở hai đầu; cần đối chiếu quy ước của hãng.
- OP: thường chỉ dạng hở, không phải ký hiệu “thân dài”.
- LUU: thường gặp ở bản thân dài có phớt hai đầu. Khi đặt vòng bi trượt tròn bản dài, cần ghi đủ mã và chiều dài thực tế.
Chú ý chữ L trên bản vẽ: L cũng là ký hiệu của kích thước chiều dài. Một hình ghi “L = 37 mm” không có nghĩa sản phẩm đó thuộc dòng thân dài LUU. Không lấy chiều dài bản ngắn nhân một hệ số cố định để suy ra bản dài.
Ví dụ, khi tìm LMF16UU và LMF16LUU, bạn cần phân biệt cả chuỗi mã, không chỉ tìm “LMF16”. Nếu mẫu cũ mất chữ, hãy đo chiều dài và gửi ảnh mặt bên để đối chiếu.
4. Cùng trục 16 mm nhưng LMK, LMH và LMF không thay ngang

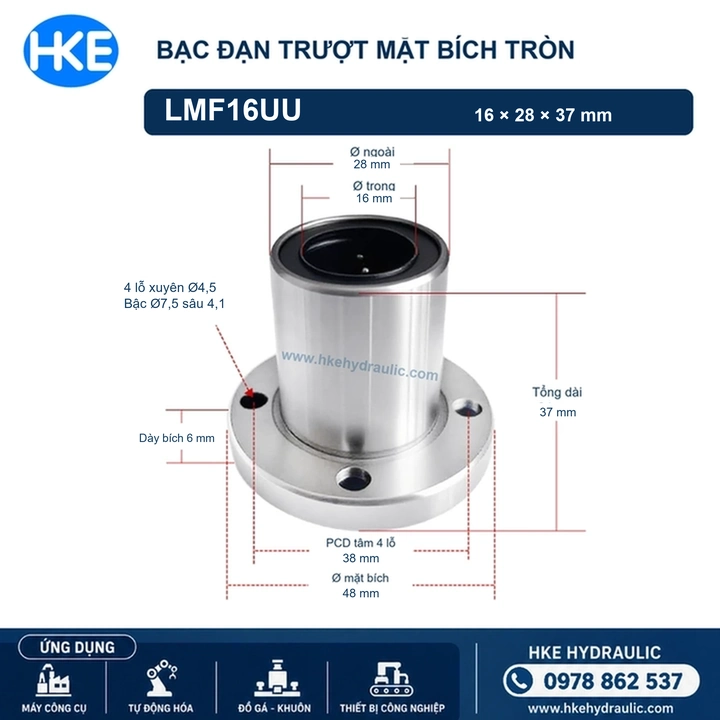

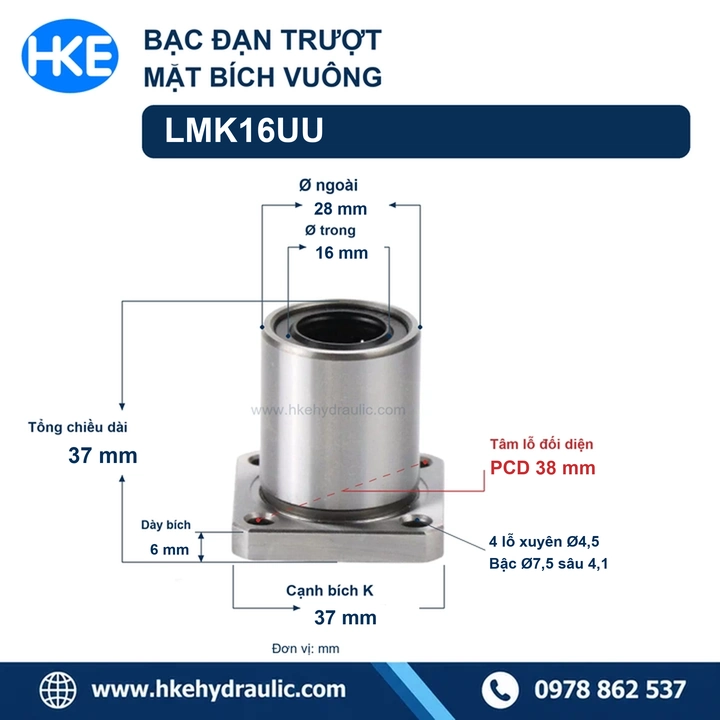

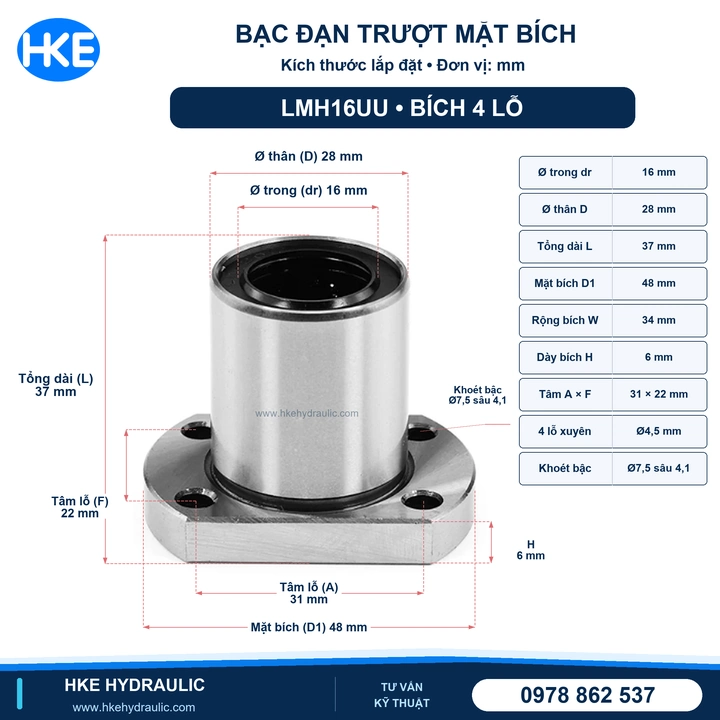

Ba ảnh kỹ thuật dưới đây cho thấy cùng kích thước lỗ × thân × dài 16 × 28 × 37 mm, nhưng phần gá lắp khác nhau. Đây là lý do nên xem bản vẽ trước khi khoan bàn gá hoặc đặt mua thay thế.
| Thông số từ ảnh HKE | LMK16UU | LMH16UU | LMF16UU |
|---|---|---|---|
| Lỗ trục × đường kính thân × dài | 16 × 28 × 37 mm | 16 × 28 × 37 mm | 16 × 28 × 37 mm |
| Hình dạng bích | Vuông | Oval, 4 lỗ | Tròn |
| Kích thước ngoài bích | Cạnh 37 mm | 48 × 34 mm | Đường kính 48 mm |
| Dày bích | 6 mm | 6 mm | 6 mm |
| Bố trí tâm lỗ | PCD 38 mm theo ảnh | A × F = 31 × 22 mm | PCD 38 mm |
| Lỗ xuyên / khoét bậc | Ø4,5 / Ø7,5 sâu 4,1 mm | Ø4,5 / Ø7,5 sâu 4,1 mm | Ø4,5 / Ø7,5 sâu 4,1 mm |
PCD là đường kính đường tròn đi qua tâm các lỗ, không mặc nhiên là khoảng cách giữa hai lỗ kề nhau. Với LMH16UU, bản vẽ dùng hai khoảng cách A và F; không thay chúng bằng một trị số PCD.
Các số liệu trên dành cho ba mã minh họa trong ảnh HKE, không phải bảng dung sai hoặc cam kết khả năng thay thế cho mọi thương hiệu. Trước khi gia công, cần xác nhận bản vẽ của hàng thực tế.
5. Chọn vòng bi trượt tròn theo 5 bước
Bước 1: Ghi đủ mã và chụp vị trí lắp
Chụp mặt đầu, mặt bên và toàn bộ cụm gá. Ảnh vị trí lắp giúp nhận ra sản phẩm đang nằm trong gối, bắt bằng bích hay chạy trên trục có đế đỡ. Nếu còn nhãn hãng, ghi lại để tìm đúng tài liệu.
Bước 2: Đo đường kính trục và kích thước thân
Ghi riêng đường kính trục, đường kính ngoài thân và tổng chiều dài. Đừng nhầm đường kính thân với kích thước ngoài của mặt bích. Khi cần xác nhận dung sai lắp ghép, phép đo sơ bộ bằng thước cặp chưa thay được kiểm tra chính xác bằng dụng cụ phù hợp.
Bước 3: Đối chiếu toàn bộ phần gá
Với loại có bích, ghi thêm hình dạng, số lỗ, tâm lỗ, chiều dày và khoét bậc. Với loại có gối, cần cả chiều cao tâm trục và tâm lỗ đế. Hãy kiểm tra khoảng trống cho thân bạc đạn và đầu bu lông sau khi lắp.
Bước 4: Xác nhận bản ngắn, dài, kín hoặc hở
Đây là bước dễ bỏ qua khi người bán chỉ nhận thông tin “bi trượt phi 16”. Một yêu cầu rõ hơn là: “LMH16UU, thân ngắn 37 mm, bích oval 4 lỗ, tâm 31 × 22 mm”. Cách ghi này giúp đối chiếu trực tiếp với ảnh và mẫu.
Bước 5: Kiểm tra điều kiện làm việc
Để chọn vòng bi trượt tròn cho máy mới, hãy cung cấp tải, hướng lực, tốc độ, hành trình, tần suất chạy và môi trường bụi hoặc ẩm. Chọn vừa kích thước chỉ giải quyết việc lắp; khả năng chịu tải và tuổi thọ còn cần catalogue đúng mã. Không suy ra tải cho phép từ đường kính trục hoặc áp thông số của một thương hiệu sang thương hiệu khác.
6. Lắp đặt: tránh để một chi tiết đúng mã làm việc trong cụm sai
Theo hướng dẫn lắp linear bushing của THK, cần đưa trục thẳng tâm, tránh đóng trực tiếp vào phớt hoặc nắp đầu. Với bạc đạn tiêu chuẩn, dùng cơ cấu giữ phù hợp; ép vít chặn vào một điểm trên vỏ có thể gây biến dạng. Khi có mômen, cần xem xét bố trí nhiều bạc đạn và khoảng cách giữa chúng, đồng thời tính tải tương đương.
Đối với sản phẩm đang sử dụng, thực hiện bôi trơn theo tài liệu của nhà sản xuất và điều kiện máy. Không đặt một lịch tra mỡ chung cho mọi hệ thống. Trước khi kiểm tra cụm chuyển động, dừng máy và cô lập nguồn gây chuyển động.
Trượt nặng, kêu hoặc rơ: nên ghi nhận gì?
Những dấu hiệu dưới đây giúp mô tả sự cố cho kỹ thuật viên; chúng chưa đủ để kết luận bạc đạn hỏng.
- Nặng sau khi siết gá: ghi lại việc lực trượt thay đổi ở bước lắp nào, kiểm tra độ đồng tâm và mặt gá.
- Nặng tại một đoạn hành trình: đánh dấu vị trí, kiểm tra bề mặt trục và vật cản.
- Rơ hoặc có tiếng bất thường: kiểm tra cả bạc đạn, trục, bu lông và các bộ phận nối với bàn trượt.
- Hỏng lặp lại sau khi thay: xem lại điều kiện tải và cụm dẫn hướng trước khi tiếp tục thay cùng một mã.
7. Câu hỏi thường gặp về vòng bi trượt tròn
LMH có phải lúc nào cũng là bích 2 lỗ?
Không. Trong series HKE đang giới thiệu, nhóm LMH6UU đến LMH13UU dùng ảnh bích 2 lỗ; nhóm LMH16UU đến LMH40UU dùng ảnh bích 4 lỗ. Cần xem đúng hình và bản vẽ của mã cần mua.
LMF và LMH khác nhau điểm nào dễ thấy nhất?
LMF có bích tròn; LMH có bích oval hoặc dạng cắt hai bên. Ngoài hình dáng, phải kiểm tra bố trí lỗ và kích thước ngoài. Chọn theo chữ “mặt bích” chung chung rất dễ nhầm.
Bản dài có luôn tốt hơn bản ngắn không?
Không thể kết luận chỉ từ chiều dài. Bản dài cần không gian lắp tương ứng, còn việc phù hợp với tải phải dựa trên dữ liệu của mã cụ thể và thiết kế cụm máy. Không mặc định bản dài chịu tải gấp đôi.
Có thể mua chỉ bằng đường kính trục không?
Đường kính trục giúp lọc nhóm vòng bi trượt tròn ban đầu. Để đặt đúng hàng, cần bổ sung kiểu lắp, chiều dài, kích thước thân và thông số bích hoặc gối.
Cần gửi gì để HKE hỗ trợ đối chiếu?
Gửi ảnh mã khắc, ảnh mặt đầu và mặt bên, đường kính trục, chiều dài thân, kích thước bích hoặc gối, cùng số lượng cần dùng. Nếu có bản vẽ cũ, gửi kèm để đối chiếu nhanh hơn.
8. Tra mã và gửi mẫu đối chiếu tại HKE Hydraulic
Bạn có thể bắt đầu từ danh mục bi trượt tròn, chọn nhóm phù hợp rồi mở bảng kích thước từng sản phẩm. Với ba ví dụ trong bài, xem LMK16UU bích vuông, LMH16UU bích oval và LMF16UU bích tròn.
HKE Hydraulic – 0978 862 537. Khi cần tư vấn chọn mã, hãy gửi đủ thông tin mẫu thay vì chỉ tên dòng. Một ảnh rõ mã kèm các kích thước gá thường hữu ích hơn nhiều ảnh chụp xa.
Nguồn tham khảo kỹ thuật: THK – Linear Bushing và THK – hướng dẫn lắp đặt. Phần ví dụ kích thước sử dụng ảnh thư viện HKE. Tài liệu THK được tham khảo về nguyên lý và lắp đặt, không dùng để gán tải trọng hoặc xuất xứ cho sản phẩm HKE.
