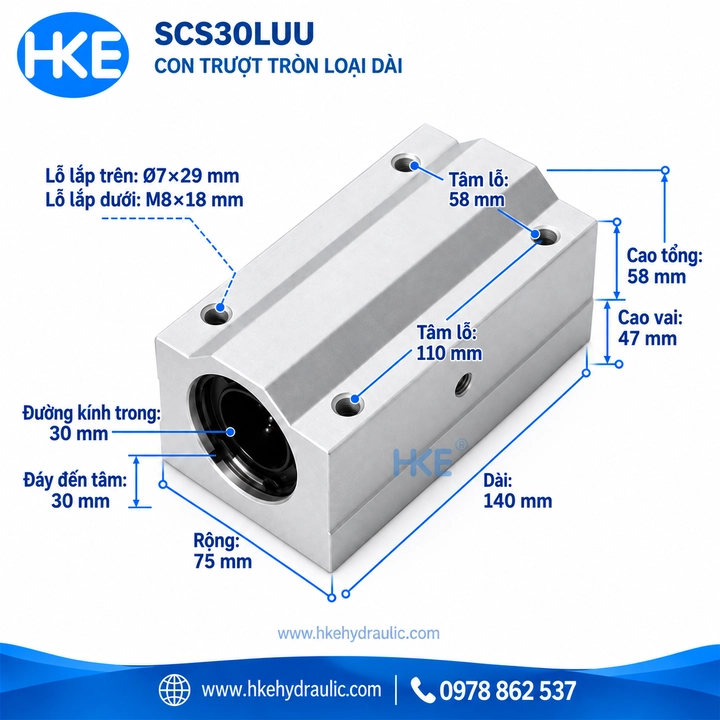

Con trượt tròn SCS30LUU là mẫu thân dài cho trục Ø30 mm, có kích thước 140 × 75 × 58 mm và tâm lỗ 58 × 110 mm theo ảnh kỹ thuật HKE. Nếu đang tìm SCS30 loại dài để thay thế hoặc làm cụm gá mới, cần đối chiếu cả cao tâm 30 mm và vị trí bắt vít, không chỉ đường kính trục.
Trong bộ ảnh HKE, cỡ trục 25 và 30 mm cùng ghi bề rộng thân 75 mm. Tuy nhiên, mẫu trục 30 mm có cao tâm 30 mm, cao tổng 58 mm và tâm lỗ ngang 58 mm. Đo mỗi bề rộng sẽ không đủ để xác định đúng sản phẩm.
Thông số con trượt tròn SCS30LUU
| Thông số | Giá trị theo ảnh HKE |
|---|---|
| Mã sản phẩm | SCS30LUU |
| Kiểu con trượt | Có gối, dạng kín, thân dài |
| Đường kính trục tương ứng | 30 mm |
| Chiều dài | 140 mm |
| Chiều rộng | 75 mm |
| Chiều cao tổng | 58 mm |
| Đáy đến tâm trục | 30 mm |
| Chiều cao vai | 47 mm |
| Tâm lỗ ngang × dọc | 58 × 110 mm |
| Lỗ lắp trên — ký hiệu trên ảnh | Ø7 × 29 mm |
| Lỗ lắp dưới — ký hiệu trên ảnh | M8 × 18 mm |
Đơn vị kích thước là mm. Ký hiệu lỗ trên và lỗ dưới được chép theo bản vẽ của đúng mã. Trước khi gia công tấm liên kết, kiểm tra mặt lắp, chiều sâu lỗ và chiều dài ăn ren trên chi tiết thực tế.
Bề rộng 75 mm chưa đủ để nhận diện mã
Tâm lỗ dọc 110 mm cần được kiểm tra với bản vẽ tấm gá. Nếu mặt gá hẹp hoặc chỉ đỡ một phần đáy gối, cần xem xét lại bố trí liên kết; không nên xử lý sai vị trí lỗ bằng cách siết cưỡng bức các vít vào thân.
So sánh SCS30UU ngắn và bản dài
| Kích thước | Bản ngắn UU | Bản dài LUU |
|---|---|---|
| Trục dùng chung | Ø30 mm | Ø30 mm |
| Chiều dài thân | 72 mm | 140 mm |
| Tâm lỗ dọc | 58 mm | 110 mm |
| Cao tâm | 30 mm | 30 mm |
Theo bộ ảnh HKE, bản dài tăng 68 mm chiều dài thân và 52 mm khoảng cách lỗ dọc. Vì vậy, cùng đường kính trục và cao tâm chưa đủ để kết luận thay trực tiếp. Cần kiểm tra cả tấm gá và vị trí đầu, cuối hành trình.
Xem con trượt SCS30UU thân ngắn để đối chiếu đầy đủ bản vẽ. Khi cần tra các cỡ khác, vào danh mục con trượt tròn có gối SCS, phân biệt rõ hậu tố UU và LUU trong yêu cầu mua hàng.
Đối chiếu trước khi thay bạc có gối
Với cụm chạy trên trục Ø30 mm, nên ghi nhận cả chiều cao mặt bàn so với tâm trục trước khi tháo. Thân dài 140 mm có thể làm thay đổi khoảng hở đến gối đỡ đầu trục; kiểm tra bố trí tại vị trí đầu và cuối hành trình.
Thân gối có các vị trí liên kết giúp gắn bạc trượt với tấm gá. Để hiểu sự khác nhau giữa bạc rời, bạc mặt bích và cụm có gối, tham khảo hướng dẫn chọn vòng bi trượt tròn. Chọn đúng kiểu kết cấu sẽ thuận tiện hơn khi bố trí máy và bảo trì.
4 bước kiểm tra trước khi lắp đặt
- Kiểm tra trục: xác nhận đường kính Ø30 mm, tình trạng bề mặt và độ thẳng; làm sạch vùng lắp để tránh đưa phoi vào bạc.
- Đối chiếu mặt gá: kiểm tra cao tâm 30 mm, độ phẳng tấm liên kết và tâm lỗ 58 × 110 mm theo đúng phương ngang, dọc.
- Chọn vít theo mặt lắp: đọc ký hiệu lỗ của bản vẽ, tính độ dày tấm cùng phần ăn ren; tránh dùng vít chạm đáy lỗ.
- Kiểm tra chuyển động: căn chỉnh cụm trước khi siết hoàn tất, kiểm tra khoảng hở tại các vị trí biên và chạy thử theo quy trình của máy.
Nếu xuất hiện kẹt sau khi siết, kiểm tra sự đồng trục và mặt gá trước khi đổi sang một mã khác. Không dùng lực siết để kéo một cụm lệch về vị trí. Với máy đang sử dụng, việc tháo lắp cần thực hiện khi cơ cấu đã được dừng và giữ ổn định.
Câu hỏi khi chọn SCS30LUU
Mẫu này có thay trực tiếp cho loại ngắn không?
Cần kiểm tra lại. Trong hai bản vẽ cùng cỡ trục, chiều dài thân lần lượt 72 và 140 mm; tâm lỗ dọc 58 và 110 mm. Tấm gá cũ có thể cần thiết kế lại dù đường kính trục giống nhau.
Có thể xác định tải cho phép từ kích thước không?
Không nên suy ra tải cho phép từ kích thước bao. Cần thông số tải của đúng bạc và điều kiện bố trí cụm máy. Bảng trên phục vụ đối chiếu lắp đặt, không phải bảng tải trọng.
Cần gửi gì để kiểm tra đúng hàng thay thế?
Gửi mã, số lượng, ảnh mặt đầu và mặt lắp của chi tiết cũ. Bổ sung đường kính trục, cao tâm và khoảng cách lỗ thực đo nếu tem mã đã mờ hoặc cụm máy từng được sửa đổi.
Báo giá con trượt tròn SCS30LUU tại HKE
Liên hệ HKE Hydraulic qua 0978 862 537 để kiểm tra giá, tình trạng hàng và thời gian giao theo số lượng. Ghi rõ mã thân dài cho trục Ø30 mm; gửi kèm bản vẽ cụm gá nếu cần đối chiếu trước khi đặt.
