Đế Van Thủy Lực NG10 Lắp 1 Van DSG03 Chuẩn CETOP5 Xả Hông sẵn hàng – HKE hydraulic

Đế Van Thủy Lực NG10 là phụ kiện quan trọng trong hệ thống thủy lực, dùng để lắp trực tiếp van điện từ DSG03 theo tiêu chuẩn NG10/CETOP5. Thiết kế xả hông giúp đường hồi dầu được đưa ra cạnh bên của thân đế, tạo sự linh hoạt khi đi đường ống, đặc biệt phù hợp với các bộ nguồn thủy lực có không gian hạn chế theo chiều ngang.

Sản phẩm được gia công CNC từ thép C45 nguyên khối, đảm bảo độ kín cao, hạn chế rò rỉ dầu và chịu áp suất làm việc lớn. Đây là lựa chọn được sử dụng rộng rãi trong máy ép thủy lực, máy chấn tôn, máy cắt, máy công nghiệp và nhiều hệ thống điều khiển xi lanh, mô tơ thủy lực.

Giới thiệu sản phẩm

Đế Van Thủy Lực NG10 lắp 1 van DSG03 đóng vai trò là khối phân phối dầu giữa bơm thủy lực và van điện từ. Thay vì sử dụng nhiều co nối và đường ống phức tạp, manifold giúp gom toàn bộ đường dầu P, T, A, B vào một khối duy nhất, giúp hệ thống gọn gàng, an toàn và dễ bảo trì.

Phiên bản xả hông đặc biệt thích hợp cho các hệ thống cần đưa đường hồi dầu sang bên cạnh để tiết kiệm chiều cao lắp đặt hoặc thuận tiện cho việc bố trí đường ống.

Thông số kỹ thuật

Cấu tạo và nguyên lý hoạt động

Cấu tạo

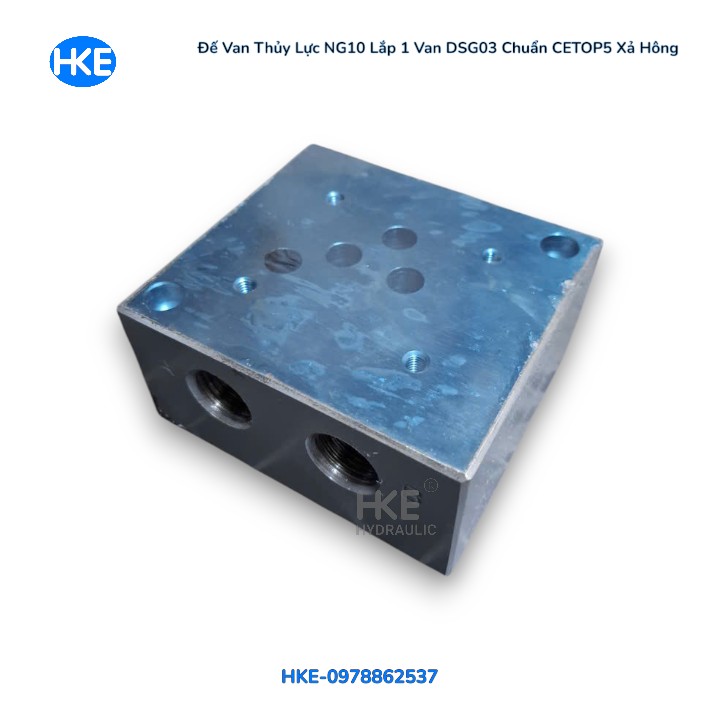

Đế van được chế tạo từ thép C45 nguyên khối nhằm tăng độ cứng và khả năng chịu áp lực cao. Bên trong thân đế là hệ thống đường dầu được khoan CNC chính xác, đảm bảo lưu lượng ổn định và giảm tổn thất áp suất.

Các bộ phận chính gồm:

• Thân đế thép C45.
• Mặt lắp van chuẩn NG10/CETOP5.
• Cổng dầu P, T, A, B ren PT1/2.

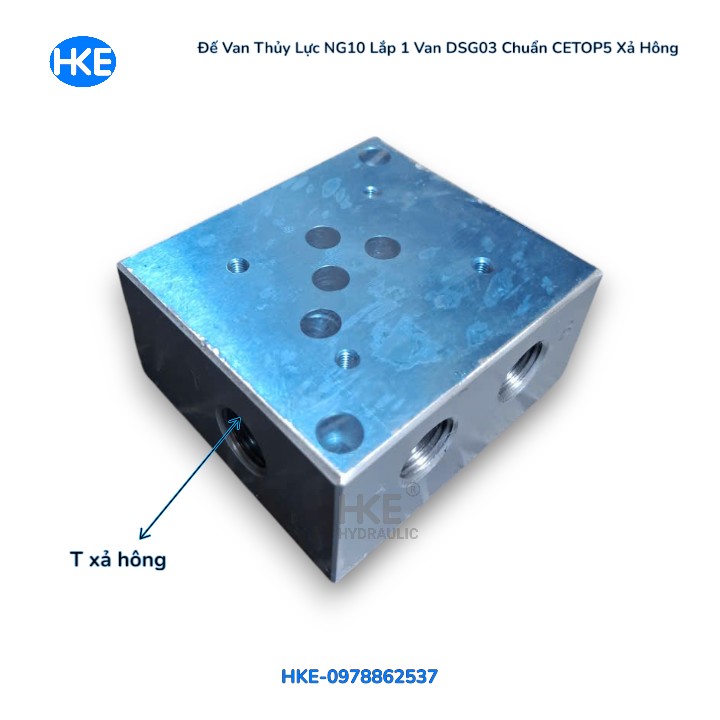

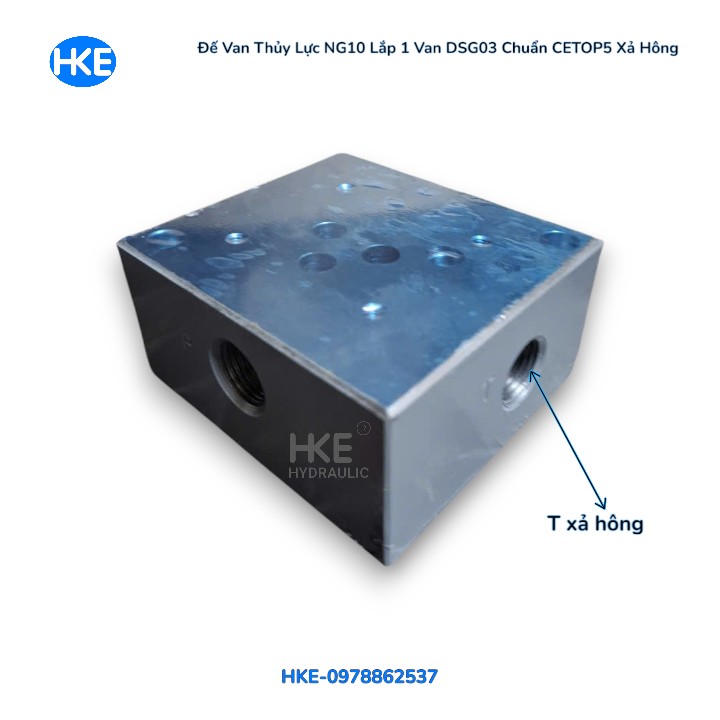

• Đường hồi dầu xả hông.
• Rãnh gioăng O-ring chống rò rỉ.
• Lỗ bắt bu lông tiêu chuẩn.

Nguyên lý hoạt động

Dầu từ bơm đi vào cổng P của đế van. Khi van điện từ DSG03 chuyển trạng thái, dầu sẽ được phân phối đến cổng A hoặc B để điều khiển xi lanh hoặc mô tơ thủy lực. Sau khi hoàn thành chu trình làm việc, dầu hồi về cổng T và thoát ra cổng xả hông để trở lại thùng dầu.

Ứng dụng thực tế

Đế Van Thủy Lực NG10 xả hông được sử dụng trong nhiều hệ thống công nghiệp như:

• Bộ nguồn thủy lực.
• Máy ép thủy lực.
• Máy chấn tôn.
• Máy cắt thủy lực.
• Máy ép nhựa.
• Dây chuyền sản xuất tự động.
• Hệ thống điều khiển xi lanh.
• Hệ thống điều khiển mô tơ thủy lực.

So sánh đế van xả hông và xả đáy

Ưu điểm nổi bật

• Gia công CNC chính xác.
• Thép C45 nguyên khối.
• Độ kín cao.
• Chịu áp suất đến 250 Bar.
• Chuẩn NG10/CETOP5.
• Lắp được nhiều dòng van DSG03.
• Dễ thay thế và bảo trì.
• Giảm số lượng đầu nối.
• Hạn chế rò rỉ dầu.
• Tăng tính thẩm mỹ cho hệ thống.

Lỗi thường gặp

Rò rỉ dầu

Nguyên nhân thường do gioăng O-ring bị hỏng hoặc siết bu lông không đều.

Đấu nhầm cổng P và T

Làm hệ thống không hoạt động hoặc áp suất tăng bất thường.

Chọn sai tiêu chuẩn

Van NG06 không thể lắp lên đế NG10 và ngược lại.

Đường dầu bị bẩn

Cặn bẩn làm giảm lưu lượng và gây kẹt van điện từ.

Vì sao nên chọn HKE Hydraulic

HKE Hydraulic cung cấp đầy đủ các dòng đế van thủy lực NG06, NG10, manifold nhiều trạm và đế van có van tràn. Sản phẩm được kiểm tra kích thước, ren và độ kín trước khi giao hàng, đồng thời hỗ trợ tư vấn lựa chọn đúng tiêu chuẩn CETOP phù hợp với từng hệ thống thủy lực.

Câu hỏi thường gặp

Đế NG10 dùng được cho van nào?

Phù hợp với các dòng van điện từ DSG03 chuẩn NG10/CETOP5.

Có dùng cho Yuken không?

Có. Nếu van sử dụng chuẩn NG10/CETOP5 thì đều lắp được.

Có chịu được áp suất cao không?

Sản phẩm làm việc ổn định ở áp suất đến khoảng 250 Bar.

Xả hông khác gì xả đáy?

Xả hông đưa đường hồi dầu ra cạnh bên, thuận tiện cho hệ thống đi ống ngang. Xả đáy đưa dầu hồi xuống phía dưới, phù hợp bộ nguồn có thùng dầu bên dưới.

Có nhận gia công manifold theo yêu cầu không?

Có. HKE Hydraulic hỗ trợ gia công manifold theo bản vẽ, số lượng trạm, kích thước ren và sơ đồ đường dầu theo yêu cầu của khách hàng.

Kết luận

Đế Van Thủy Lực NG10 Lắp 1 Van DSG03 Chuẩn CETOP5 Xả Hông là giải pháp tối ưu giúp việc lắp đặt van điện từ trở nên nhanh chóng, gọn gàng và an toàn hơn. Với thiết kế xả hông linh hoạt, vật liệu thép C45 bền bỉ cùng công nghệ gia công CNC chính xác, sản phẩm đáp ứng tốt các yêu cầu về áp suất, lưu lượng và độ bền trong hệ thống thủy lực công nghiệp.
