Đế Van Thủy Lực NG10 Lắp 1 Van DSG03 Có Van An Toàn BG-03 PT3/4 Cho Bộ Nguồn Thủy Lực

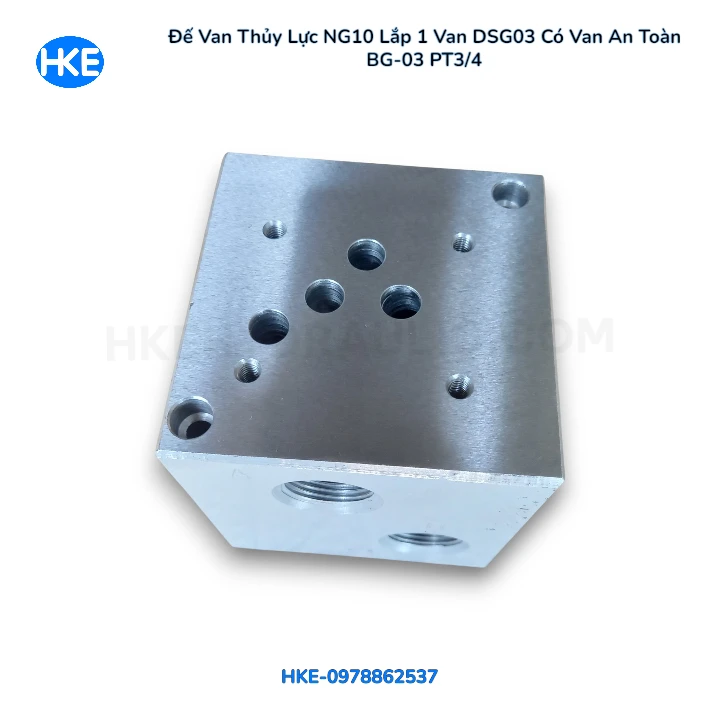

Đế Van Thủy Lực NG10 lắp 1 van DSG03 tích hợp van an toàn BG-03 là giải pháp tối ưu dành cho các bộ nguồn thủy lực công suất lớn. Sản phẩm được thiết kế theo chuẩn NG10/CETOP5, tích hợp sẵn van an toàn giúp bảo vệ bơm, xi lanh và toàn bộ hệ thống khỏi hiện tượng quá áp.

Khác với các manifold NG10 thông thường chỉ có chức năng lắp van điện từ, sản phẩm này còn được trang bị van an toàn BG-03 lưu lượng lớn, kết hợp với các cổng P, T, A, B ren PT3/4 (Ø27mm) giúp lưu lượng dầu lưu thông tốt hơn, phù hợp lắp bơm bánh răng đến 47cc/vòng.

Giới thiệu sản phẩm Đế Van Có Van An Toàn BG03

Trong các hệ thống thủy lực công nghiệp, đặc biệt là bộ nguồn thủy lực có lưu lượng lớn, việc sử dụng đế van thông thường thường phải lắp thêm van an toàn riêng, làm tăng số lượng đầu nối, chiếm nhiều diện tích và phát sinh nguy cơ rò rỉ dầu.

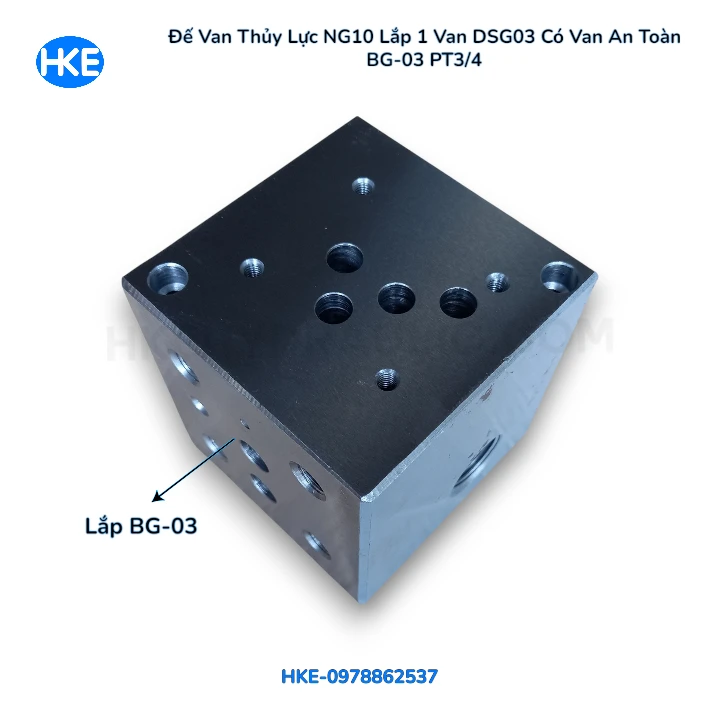

Đế Van Thủy Lực NG10 Có Van An Toàn BG-03 được thiết kế nhằm khắc phục những hạn chế đó. Van an toàn được tích hợp trực tiếp trên manifold, giúp hệ thống gọn gàng, giảm thời gian lắp đặt và tăng độ ổn định khi vận hành.

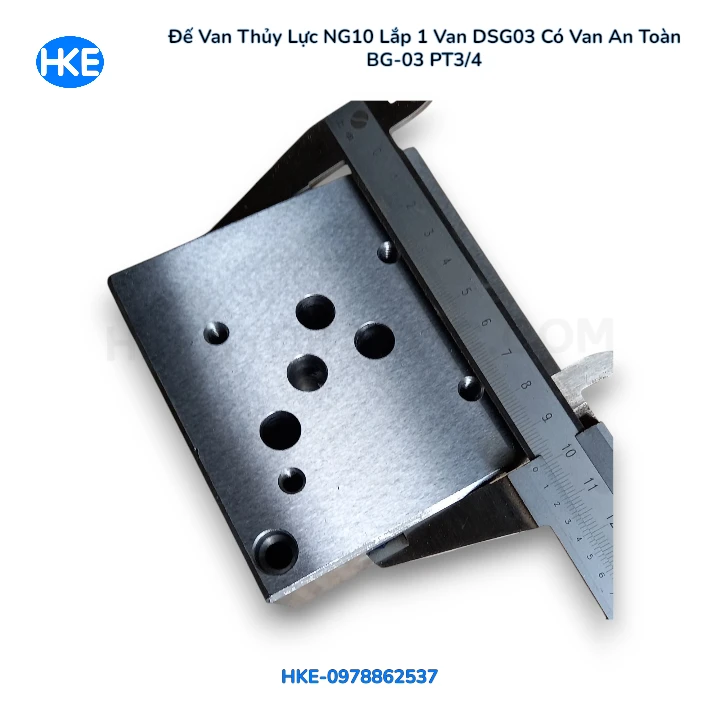

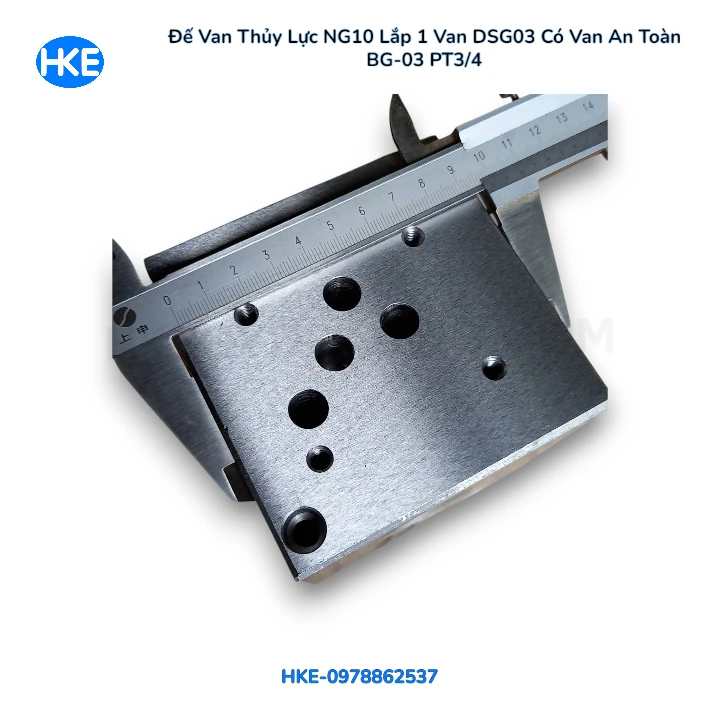

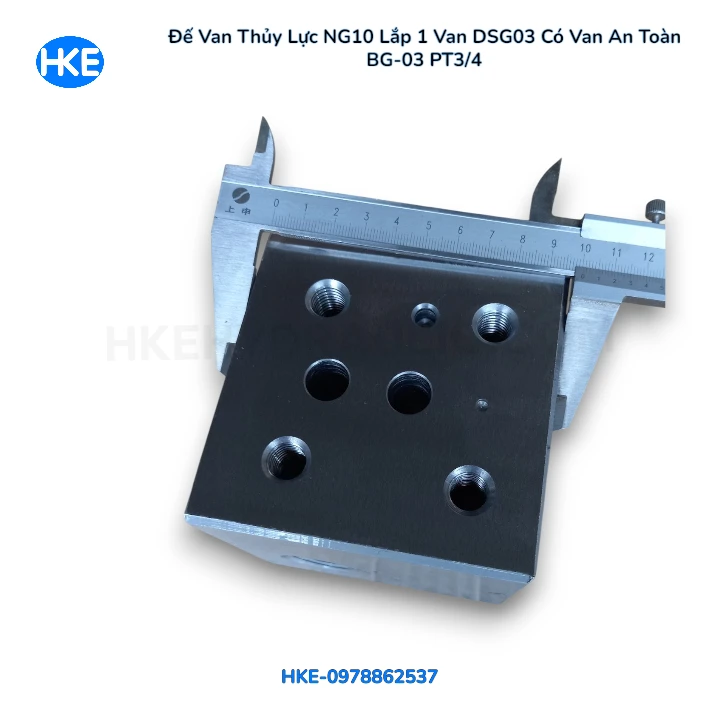

Với kích thước thân 100 × 100 × 100 mm, các đường dầu được gia công lớn hơn so với manifold NG10 phổ thông, giúp giảm tổn thất áp suất và đáp ứng lưu lượng dầu lớn từ các bơm bánh răng công suất cao.

Thông số kỹ thuật Đế Van Có Van Tràn

Cấu tạo và nguyên lý hoạt động

Cấu tạo

Đế van được gia công từ thép C45 nguyên khối với hệ thống đường dầu khoan CNC có độ chính xác cao.

Các bộ phận gồm:

• Thân manifold lưu lượng lớn.
• Mặt lắp van điện từ chuẩn NG10/CETOP5.
• Van an toàn BG-03 tích hợp.

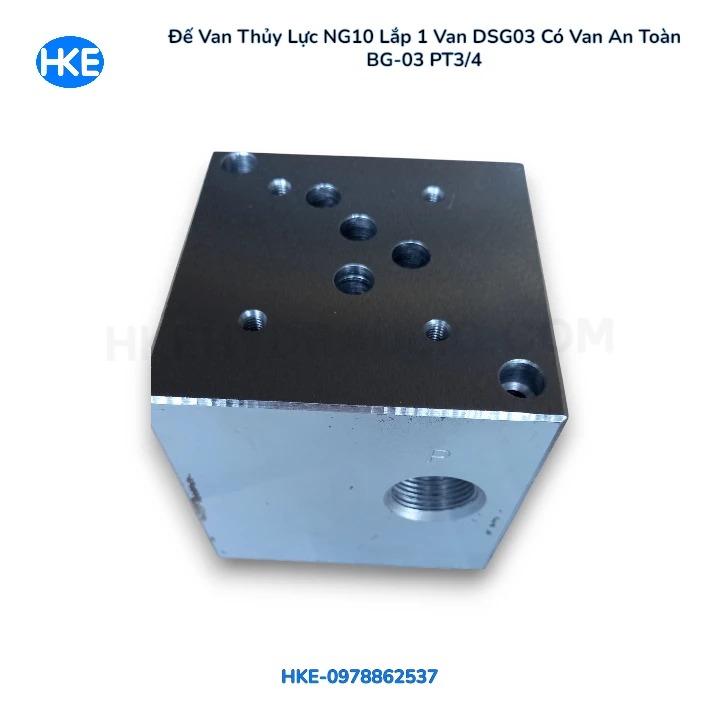

• Đường dầu P, T, A, B ren PT3/4.
• Rãnh lắp gioăng chống rò rỉ.
• Lỗ bắt bu lông tiêu chuẩn.

Nguyên lý hoạt động Manifold NG10

Dầu từ bơm thủy lực đi vào cổng P của đế van và được phân phối đến van điện từ DSG03. Khi van chuyển trạng thái, dầu được dẫn đến cổng A hoặc B để điều khiển xi lanh hoặc mô tơ thủy lực.

Khi áp suất vượt quá giá trị cài đặt, Hệ thống sử dụng van an toàn BG-03 để bảo vệ bơm và đường ống sẽ tự động mở để đưa dầu hồi về thùng qua cổng T, giúp:

• Bảo vệ bơm thủy lực.
• Bảo vệ xi lanh.
• Bảo vệ đường ống.
• Bảo vệ van điện từ.
• Van an toàn BG-03 giữ áp suất hệ thống luôn ổn định.

Vì sao nên chọn cổng PT3/4?

So với manifold NG10 sử dụng ren PT1/2, phiên bản PT3/4 có đường dầu lớn hơn, phù hợp với các hệ thống có lưu lượng cao.

Ưu điểm:

• Giảm tổn thất áp suất.
• Hạn chế sinh nhiệt.
• Lưu lượng dầu lớn.
• Phù hợp bơm thuỷ lực 32cc, 40cc và đến 47cc/vòng.
• Tăng tuổi thọ bơm.

Ứng dụng thực tế Manifold Bộ Nguồn Thủy Lực

Đế van được thiết kế để lắp van điện từ DSG03 chuẩn CETOP5 có Van BG-03 được sử dụng trong:

• Phù hợp lắp trên bộ nguồn thủy lực công nghiệp.
• Có thể lắp với bơm bánh răng thủy lực lưu lượng đến 47cc/vòng.
• Máy ép thủy lực.
• Máy chấn CNC.
• Máy cắt thủy lực.
• Máy ép nhựa.
• Máy tái chế.
• Dây chuyền tự động.
• Hệ thống điều khiển xi lanh.
• Trạm nguồn thủy lực lưu lượng lớn.

So sánh với đế van NG10 thông thường

Ưu điểm nổi bật Relief Valve BG03

• Tích hợp van an toàn BG-03.
• Chuẩn lắp NG10/CETOP5.
• Cổng dầu PT3/4 lưu lượng lớn.
• Gia công CNC chính xác.
• Thân thép C45 nguyên khối.
• Chịu áp suất cao.
• Giảm tổn thất áp.
• Giảm nhiệt dầu.
• Phù hợp bơm đến 47cc.
• Dễ bảo trì và thay thế.

Lỗi thường gặp Manifold PT3/4

Chỉnh áp BG-03 quá thấp

Hệ thống không đạt đủ lực làm việc.

Chỉnh áp quá cao

Làm giảm hiệu quả bảo vệ bơm và đường ống.

Đấu nhầm cổng P và T

Hệ thống không hoạt động đúng, áp suất tăng bất thường.

Sử dụng đường ống nhỏ hơn PT3/4

Làm giảm lưu lượng và tăng tổn thất áp suất.

Vì sao nên chọn HKE Hydraulic?

HKE Hydraulic cung cấp manifold thủy lực NG06, NG10, manifold nhiều trạm và các dòng đế van tích hợp van an toàn với nhiều cấu hình khác nhau. Tất cả sản phẩm đều được kiểm tra kích thước, ren kết nối và độ kín trước khi xuất xưởng, đồng thời hỗ trợ tư vấn lựa chọn theo lưu lượng bơm và yêu cầu thực tế của hệ thống.

Câu hỏi thường gặp

Đế van này dùng được bơm bao nhiêu cc?

Sản phẩm phù hợp với các bơm bánh răng lưu lượng lớn, tối đa khoảng 47cc/vòng.

Van BG-03 có tác dụng gì?

Van BG-03 giới hạn áp suất hệ thống, bảo vệ bơm, xi lanh và đường ống khi xảy ra quá áp.

Có cần lắp thêm van tràn ngoài không?

Không. Van an toàn BG-03 đã được tích hợp trên đế van.

Có dùng được van DSG03 của Yuken hoặc Nachi không?

Có. Đế van được sản xuất theo chuẩn NG10/CETOP5, tương thích với nhiều thương hiệu như Yuken, Nachi, Tokimec, AKON và các dòng van cùng tiêu chuẩn.

Xem thêm các mẫu Đế Van Thủy Lực NG06, NG10, manifold nhiều trạm và đế van tích hợp van an toàn.
