DSG-01-3C60-A240-N1-50

Name: DSG-01-3C60-A240-N1-50 » Hke Hydraulic
SKU: DSG013C60A240N150

Liên hệ

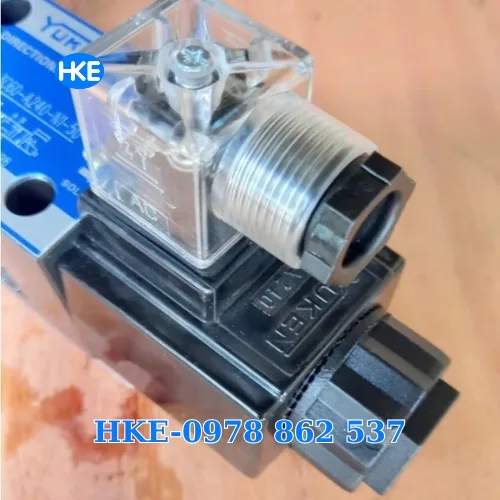

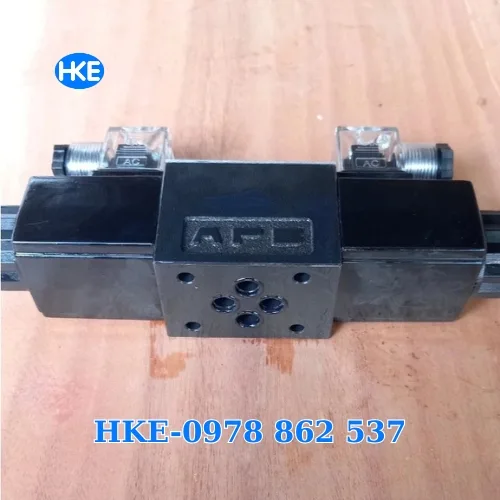

Van điện từ thủy lực DSG-01-3C60 Series là dòng van phân phối dầu điều khiển bằng điện, có chức năng đảo chiều hoặc đóng mở dòng chảy dầu trong hệ thống thủy lực. Van thuộc size DSG-01 (tương đương D03/CETOP 3), có lưu lượng tối đa 60 lít/phút. Van có 3 vị trí – 4 cửa, với con trượt kiểu 3C60 (thường là trung tâm đóng hoặc trung tâm kiểu H). Sản phẩm có các tùy chọn điện áp: AC220V (A240), DC24V (D24) hoặc DC12V (D12). Van DSG-01 có thể dùng thay thế cho van DSG-02-3C6-DL.

SKU: DSG013C60A240N150 Categories: VAN ĐIỆN TỪ ĐIỀU KHIỂN HƯỚNG, VAN THỦY LỰC Brand: HKE HYDRAULIC

Description
Reviews (0)

Giới thiệu sản phẩm: Van Điện Từ Thủy Lực DSG-01-3C60 Series
Van điện từ thủy lực DSG-01-3C60 là thiết bị điều khiển cốt lõi trong hệ thống thủy lực, có nhiệm vụ phân phối (đóng/mở) hoặc đảo chiều dòng dầu thủy lực đi đến các cơ cấu chấp hành (như xi lanh hoặc mô tơ thủy lực). Van được điều khiển ON/OFF bằng các cuộn điện (solenoid) với nhiều tùy chọn điện áp. Thuộc dòng van DSG-01 (tiêu chuẩn CETOP 3/D03), van này nổi bật với độ bền cao, hoạt động ổn định và khả năng thay thế linh hoạt cho nhiều dòng van tiêu chuẩn khác trên thị trường (ví dụ: có thể thay thế cho DSG-02-3C6-DL).
Thông số kỹ thuật chính
- Model tiêu biểu: DSG-01-3C60-A240-N1-50, DSG-01-3C60-D24-N1-50, DSG-01-3C60-D12-N1-50
- Kích thước (Size): DSG-01 (tiêu chuẩn lắp đặt CETOP 3/D03)
- Lưu lượng tối đa qua van: 60 lít/phút
- Kiểu con trượt: 3C60 (Van 3 vị trí – 4 cửa; kiểu trung tâm C60 thường là trung tâm đóng hoặc kiểu H/mở)
- Phương pháp điều khiển: Điện từ (Solenoid)
- Tùy chọn điện áp: AC220V (A240), DC24V (D24), DC12V (D12)
- Khả năng tương thích: Thay thế cho van DSG-02-3C6-DL
Đế van Thủy Lực Tích Hợp (MB-02R)
- Model: MB-02R
- Ứng dụng: Lắp cho van DSG-01, DSG-02, 4WE6,…
- Cỡ ren cổng: P, T, A, B đều là ren 17 (3/8”)
- Đặc điểm nổi bật: Tích hợp van chỉnh áp (Relief Valve), giúp điều chỉnh và bảo vệ áp suất tối đa của hệ thống.
- Cổng xả T: Có khả năng xả hông và xả đáy, tăng tính linh hoạt khi lắp đặt.
Nguyên lý hoạt động và Ứng dụng
Van hoạt động dựa trên nguyên lý cơ bản của van phân phối thủy lực:
- Số vị trí: 3 vị trí (trạng thái trung tâm và hai trạng thái kích hoạt cuộn điện).
- Số cửa: 4 cửa (P – vào; T – hồi; A & B – đến cơ cấu chấp hành).
Khi cuộn điện được cấp điện áp tương ứng (DC12V, DC24V, AC220V), con trượt sẽ dịch chuyển, chuyển đổi kết nối các cửa dầu, từ đó điều khiển khởi động hoặc đảo chiều chuyển động của xi lanh/mô tơ thủy lực. Van được ứng dụng rộng rãi trong các máy công nghiệp, máy ép, máy gia công, và các dây chuyền sản xuất tự động.
Lưu ý khi lựa chọn
Khách hàng cần lựa chọn chính xác điện áp cuộn điện (DC12V/DC24V hoặc AC220V) và kiểu con trượt (3C60) để đảm bảo phù hợp với mạch điều khiển và yêu cầu vận hành của hệ thống thủy lực. Việc sử dụng đế MB-02R tích hợp chỉnh áp là giải pháp tiện lợi, tiết kiệm không gian và thời gian lắp đặt.
