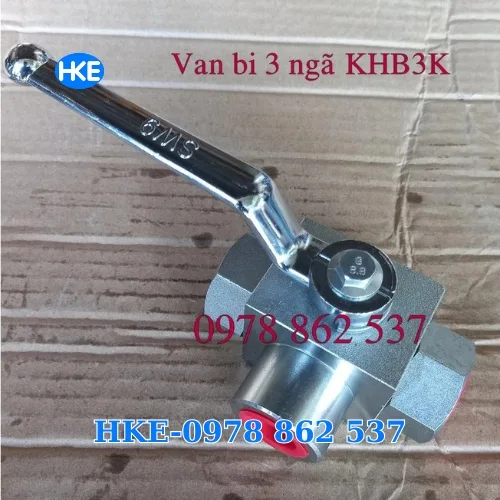

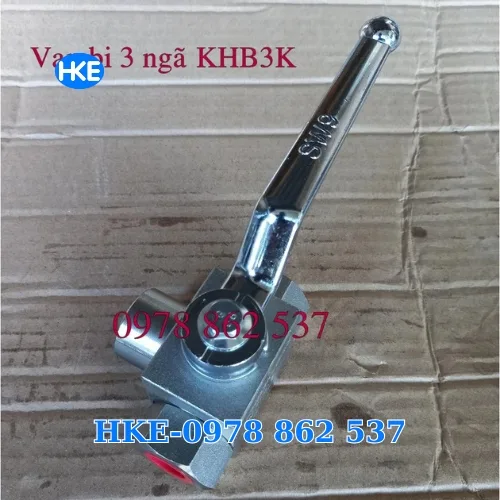

Van Bi Thủy Lực 3 Ngã KHB3K 350 Bar

Van bi thủy lực 3 ngã KHB3K còn được tìm theo tên van khóa 3 ngả thủy lực. Gửi mã KHB3K, cỡ ren, số lượng và yêu cầu đường dầu để nhận báo giá: 0978 862 537.

Thông tin áp suất 350 bar hiện ghi trên sản phẩm cần đối chiếu với tem và tài liệu đúng hãng, vật liệu làm kín, môi chất và nhiệt độ thực tế; không suy ra giới hạn làm việc chung chỉ từ tên series.

Van bi thủy lực 3 ngã KHB3K là gì?

Van bi thủy lực 3 ngã KHB3K là van khóa chuyển hướng dùng trong hệ thống thủy lực. Khác với van bi 2 ngã chỉ có chức năng đóng/mở một đường dầu, KHB3K có ba cổng để chuyển hướng dòng dầu giữa các nhánh theo vị trí tay gạt.

Dữ liệu sản phẩm hiện có ghi thân thép carbon, áp suất tối đa 350 bar và nhiệt độ tới 100°C. Khi đặt hàng cần xác nhận lại theo đúng hãng, mã cấu hình, vật liệu làm kín và môi chất; không mặc định áp suất và nhiệt độ tối đa có thể áp dụng đồng thời.

Thông số kỹ thuật KHB3K

Cấu tạo và nguyên lý chuyển hướng

Van sử dụng bi có lỗ dẫn dầu bên trong thân. Khi xoay tay gạt, trạng thái nối các cổng thay đổi theo kiểu lỗ bi L/T và giới hạn quay của đúng phiên bản. Cần xem sơ đồ từng vị trí để xác định đường thông, đường bị chặn và khả năng khóa kín.

Trước khi lắp cần xác định rõ sơ đồ cổng và hướng dòng dầu thực tế của hệ thống. Không nên suy đoán vị trí cổng chỉ dựa trên hình dạng tay gạt; cần đối chiếu đúng model và cấu hình van đang sử dụng.

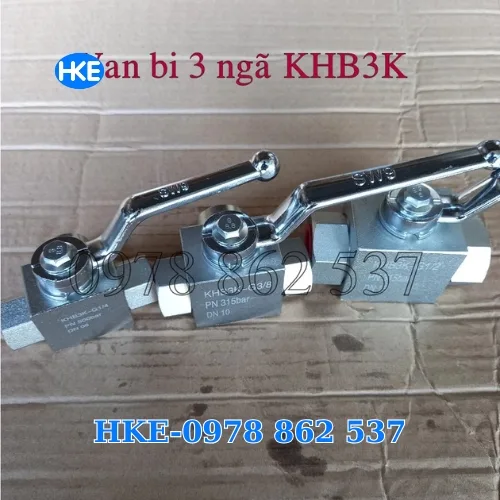

Các cỡ ren KHB3K

• KHB3K-G1/4: ren khoảng 13mm.
• KHB3K-G3/8: ren khoảng 17mm.
• KHB3K-G1/2: ren khoảng 21mm.

Ứng dụng thực tế

Van bi 3 ngã KHB3K phù hợp cho các hệ thống cần chuyển dòng dầu giữa hai nhánh, cô lập một nhánh khi bảo trì hoặc lựa chọn một đường dầu làm việc. Sản phẩm có thể được sử dụng trên máy ép, bàn nâng, bộ nguồn thủy lực, thiết bị cơ giới và các cụm thủy lực công nghiệp.

So sánh van bi 3 ngã và van bi 2 ngã

Sản phẩm liên quan

Nếu hệ thống chỉ cần khóa một đường dầu, có thể chọn KHB-G1/4, KHB-G3/8 hoặc KHB-G1/2. Xem thêm toàn bộ tại danh mục van bi thủy lực.

Chọn đúng kiểu thông dòng trước khi hỏi giá

Van khóa 3 ngả thủy lực có ba cổng; trạng thái nối các cổng phụ thuộc lỗ bi, kiểu L/T, vị trí và giới hạn quay của tay gạt. Không mặc định mọi KHB3K đều thông cả ba cổng hoặc có vị trí khóa kín hoàn toàn. Yêu cầu sơ đồ từng vị trí và đối chiếu van thực tế.

Nếu cần cỡ G1/4 kiểu T, xem KHB3K-G1/4 kiểu T. Đây là cấu hình riêng cần đối chiếu; không dùng thông tin của mẫu này để suy ra toàn bộ series.

Van 3 ngả khác van gạt tay 3 cần

“3 ngả” nói về số cổng của van khóa; “3 cần” nói về số tay gạt của cụm van phân phối. Nếu cần điều khiển nhiều xi lanh, phải chọn theo sơ đồ chuyển động; không thay van phân phối bằng van bi chỉ vì cùng có số 3.

Lưu ý lắp đặt

Ngắt nguồn, xả áp và đỡ tải an toàn trước khi tháo mạch. Đối chiếu ký hiệu cổng và sơ đồ thông dòng; không suy ra đường dầu từ vị trí tay gạt. Kiểm tra đầu nối, ren, kiểu làm kín và khoảng trống thao tác.

Xác nhận trạng thái đường dầu khi chuyển tay gạt để tránh chặn đường cấp hoặc nối nhầm các nhánh. Van khóa không thay thế van an toàn; đoạn dầu bị cô lập vẫn có thể còn áp.

Câu hỏi thường gặp

KHB3K có đóng kín cả ba cổng không?

Phải kiểm tra sơ đồ đúng phiên bản, lỗ bi và vị trí tay gạt. Không xác nhận chỉ từ tên KHB3K hoặc số cổng.

Có phải mọi van 3 ngả đều cùng kiểu L/T?

Không. Cần xác nhận kiểu thông dòng, cổng chung và trạng thái nối cổng tại từng vị trí trước khi thay van cũ.

Hỏi giá van khóa thủy lực 3 ngả cần gửi gì?

Gửi mã, cỡ ren, số lượng, ảnh van cũ, sơ đồ chuyển nhánh mong muốn, áp suất và môi chất. Liên hệ 0978 862 537 để đối chiếu cấu hình, giá và tình trạng hàng.
