Tay siết nhanh điều chỉnh M12x50 ren ngoài

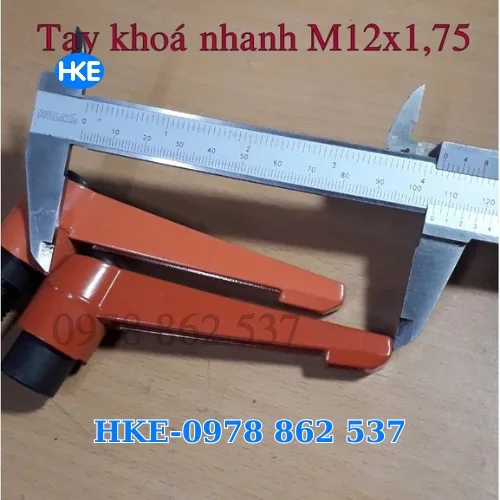

Tay siết nhanh M12×1,75 ren ngoài là tay siết điều chỉnh dùng cho liên kết cơ khí có lỗ ren M12 bước 1,75 mm. Tên gọi bổ sung là tay khóa nhanh M12, tay gạt điều chỉnh hoặc adjustable clamping lever. Mã hàng TKNM12, chiều dài tay R = 95 mm.

Sản phẩm phù hợp với vị trí cần siết, nới và chỉnh hướng tay thường xuyên. Khi tay cầm bị vướng thành máy, người dùng nhấc tay để đổi hướng rồi thả xuống cho ăn khớp lại trước khi xoay. Thao tác nhấc tay không tự nhả chi tiết đang kẹp.

Thông số tay siết nhanh M12 ren ngoài

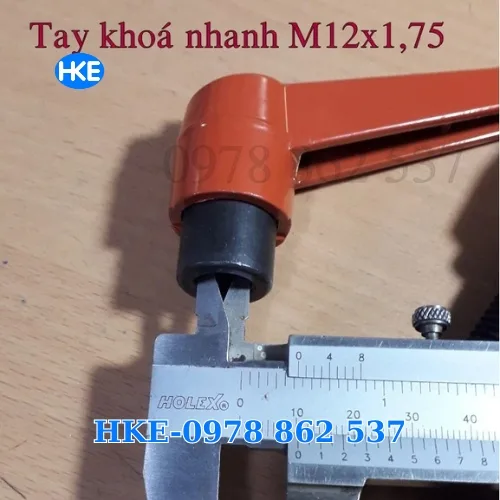

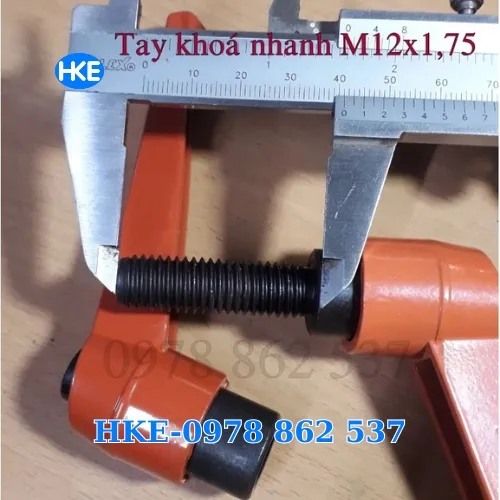

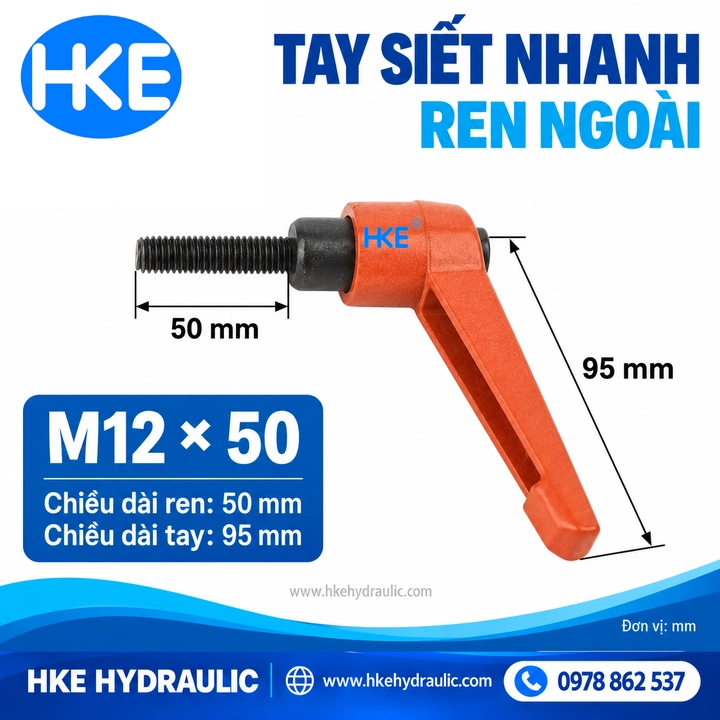

M12×1,75 là thông số đường kính và bước ren, không phải chiều dài ty. Cách ghi M12×50 trên ảnh mẫu thể hiện chiều dài ren 50 mm. Khi hỏi hàng cần nêu cả bước ren 1,75 mm và chiều dài ren mong muốn; xác nhận mẫu cùng tình trạng hàng trước khi đặt.

Thông số của phiên bản ren trong

Bảng dòng sản phẩm ghi chiều sâu ren trong h = 17 mm cho M12. Giá trị này thuộc phiên bản ren trong, không dùng làm chiều dài ty của sản phẩm ren ngoài. Cột H* = 17 mm chưa có chú giải vị trí đo; không sử dụng làm chiều cao tổng để gia công lắp.

Chọn chiều dài ren theo đồ gá

Với tay siết nhanh M12, cần kiểm tra bề dày chi tiết kẹp, chiều sâu lỗ ren và mặt tựa trước khi chọn chiều dài ty. Ty quá dài có thể chạm đáy lỗ khi chi tiết vẫn chưa được giữ chặt; ty quá ngắn có thể không đủ ăn khớp theo yêu cầu thiết kế.

Ví dụ, một cữ dẫn hướng có lỗ ren kín cần được kiểm tra chiều sâu thực tế trước khi lắp mẫu ren dài 50 mm. Không chọn chiều dài chỉ dựa vào tay khóa cũ nhìn tương tự. Đồng thời kiểm tra tay dài 95 mm có vướng vỏ máy hoặc đường chạy của chi tiết hay không.

Cách sử dụng tay khóa nhanh M12

1. Làm sạch lỗ ren, kiểm tra đúng M12×1,75 và vặn thử bằng tay.
2. Xoay tay cầm để siết, kiểm tra mặt tựa tiếp xúc với chi tiết cần giữ.
3. Khi tay bị vướng, nhấc tay và đưa về hướng thuận tiện.
4. Thả tay cho cơ cấu ăn khớp rồi tiếp tục xoay siết hoặc nới.
5. Kiểm tra chi tiết không dịch chuyển trước khi đưa máy vào hoạt động.

Không dùng ống nối tay để tăng lực hoặc ép vặn khi ren bị kẹt. Cấp bền 8.8 của vít không phải lực kẹp cho phép của toàn bộ tay siết; lực sử dụng phải phù hợp với thiết kế cơ cấu và chi tiết lắp.

Phân biệt tay siết M12 ren ngoài và ren trong

Hai loại không thay thế trực tiếp cho nhau. Ảnh dưới thể hiện hai kiểu kết nối để so sánh; sản phẩm trên trang này là M12 ren ngoài.

Ứng dụng trên cữ chặn, giá đỡ và cơ cấu chỉnh vị trí

Tay siết nhanh M12 có thể dùng trên đồ gá, cữ chặn và bộ phận điều chỉnh của máy khi có liên kết ren phù hợp. Không suy ra khả năng chịu tải chỉ từ cỡ M12; độ giữ còn phụ thuộc vật liệu lỗ ren, mặt tựa, chiều dài ăn khớp và toàn bộ kết cấu.

Khi bảo dưỡng, làm sạch phoi và bụi ở ren, kiểm tra tay cầm cùng cơ cấu ăn khớp. Nếu tay quay nhưng ty không đi theo, kiểm tra tay đã thả về đúng vị trí hay chưa. Thay thế khi phát hiện phần ren sứt, cong, tay nứt hoặc cơ cấu không ăn khớp ổn định.

Tham khảo thêm danh mục tay khóa nhanh – tay siết điều chỉnh, tay siết M6 ren ngoài hoặc tay siết M16 ren ngoài. Các cỡ ren khác nhau không lắp thay trực tiếp.

Hỏi giá tay siết nhanh M12

Gửi ảnh tay cũ hoặc bản vẽ, ghi rõ M12×1,75 ren ngoài, chiều dài ren, màu và số lượng. Liên hệ 0978 862 537 để xác nhận mẫu phù hợp và nhận báo giá.

Câu hỏi thường gặp

Tay siết nhanh M12 và tay khóa nhanh M12 có khác nhau không?

Đây là các tên gọi của nhóm tay siết điều chỉnh. Khi mua cần phân biệt kiểu ren và kích thước liên kết của từng mẫu.

M12×1,75 và M12×50 trên ảnh có mâu thuẫn không?

1,75 mm là bước ren; 50 mm là chiều dài ren của mẫu trên ảnh. Hai số mô tả hai thông số khác nhau.

Nhấc tay cầm có nhả kẹp ngay không?

Không. Nhấc tay để đổi hướng, thả xuống cho ăn khớp rồi xoay nới phần ren để nhả kẹp.
