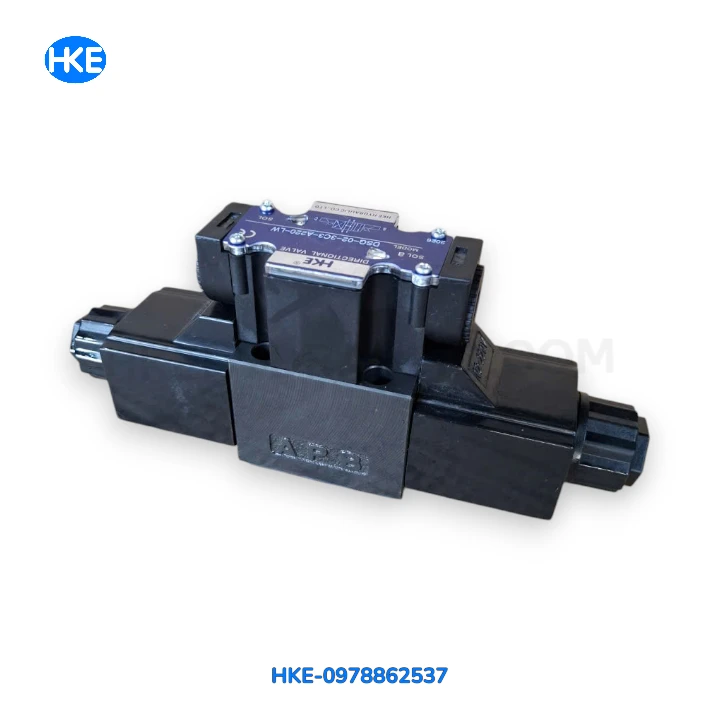

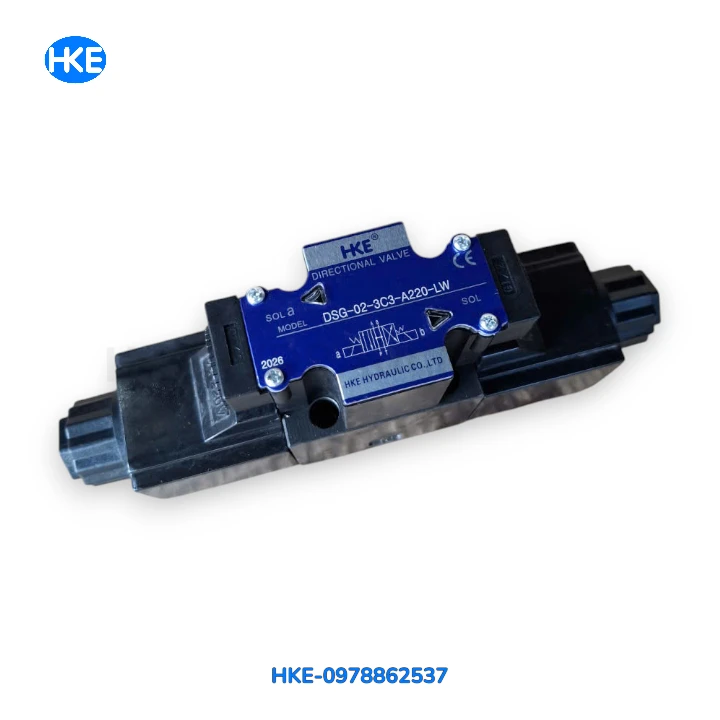

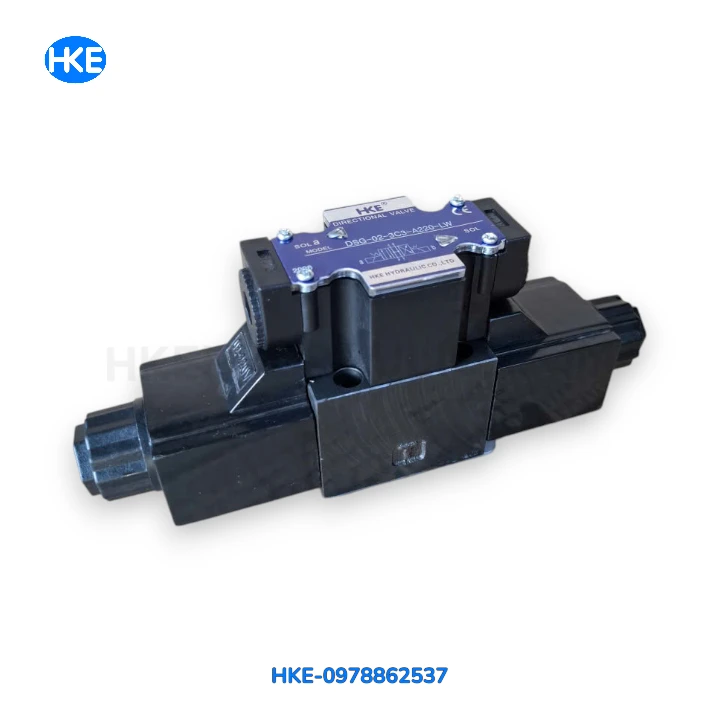

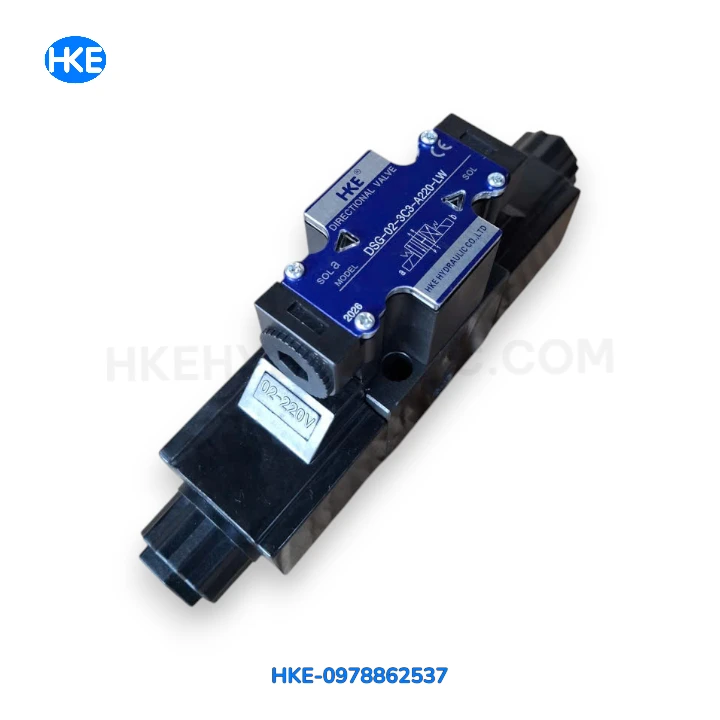

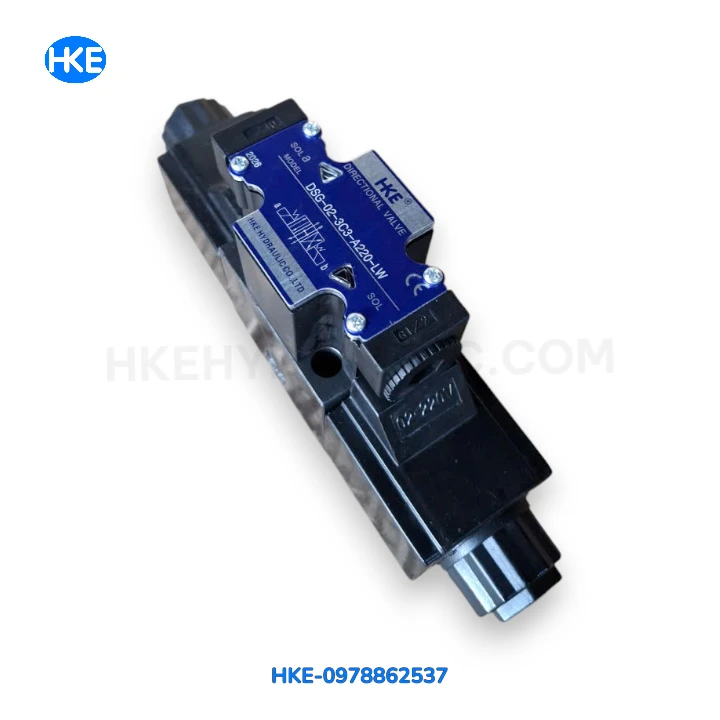

Van điện từ thủy lực DSG-02-3C3 AC220V NG4 HKE Hydraulic

Van điện từ DSG-02-3C3 tiêu chuẩn CETOP2 ISO4401-02

Van Điện Từ Thủy Lực DSG-02-3C3 AC220V NG4 CETOP2

Name: Van Điện Từ Thủy Lực DSG-02-3C3 AC220V NG4 CETOP2 | HKE
SKU: DSG-02-3C3-A220-LW
Availability: InStock

Liên hệ

Van điện từ thủy lực DSG-02-3C3 AC220V tiêu chuẩn NG4/CETOP2 dùng để điều khiển đảo chiều dòng dầu trong hệ thống thủy lực. Van có thiết kế 4 cửa 3 vị trí (4/3 Way), áp suất làm việc tối đa 31.5 MPa (315 bar), đáp ứng nhanh và vận hành ổn định. Sản phẩm phù hợp cho bộ nguồn thủy lực, máy ép, bàn nâng, máy chấn, hệ thống xi lanh thủy lực và dây chuyền tự động hóa, đồng thời tương thích với đế van DG-02 và có thể thay thế các dòng van Yuken, Nachi, Tokimec cùng tiêu chuẩn.

SKU: DSG-02-3C3-A220-LW Danh mục: VAN ĐIỆN TỪ THUỶ LỰC, VAN THỦY LỰC Thẻ: DSG-02, DSG-02-3C3, hke hydraulic, van bàn nâng, van CETOP2, van điện từ ac220v, van điện từ dsg-02, van ISO4401, van máy ép, van NG4 Thương hiệu: HKE HYDRAULIC

Mô tả
Đánh giá (0)

Van Điện Từ Thủy Lực DSG-02-3C3 AC220V NG4 CETOP2 – HKE Hydraulic

Giới Thiệu Sản Phẩm

Van điện từ thủy lực DSG-02-3C3 AC220V là dòng van đảo chiều điện từ 4 cửa 3 vị trí (4/3 Way) thuộc tiêu chuẩn NG4 (CETOP2 / ISO 4401-02), được sử dụng để điều khiển hướng dòng dầu trong các hệ thống thủy lực công nghiệp. Sản phẩm phù hợp cho máy ép thủy lực, bàn nâng, bộ nguồn thủy lực, máy chấn, máy cắt và các hệ thống điều khiển xi lanh thủy lực.

Model DSG-02-3C3-A220-LW sử dụng cuộn coil AC220V, có thiết kế nhỏ gọn, độ kín cao, thời gian đáp ứng nhanh và dễ dàng thay thế các dòng van cùng tiêu chuẩn như Yuken, Nachi, Tokimec, Rexroth.

Thông Số Kỹ Thuật

Thông số	Giá trị
Model	DSG-02-3C3-A220-LW
Loại van	Van điện từ thủy lực
Kiểu điều khiển	4 cửa 3 vị trí (4/3 Way)
Kiểu con trượt	3C3
Tiêu chuẩn lắp	NG4 / CETOP2 / ISO4401-02
Điện áp coil	AC220V 50/60Hz
Kiểu coil	Hai đầu (Double Solenoid)
Áp suất làm việc tối đa	31.5 MPa (315 bar)
Áp suất cổng T	16 MPa
Lưu lượng tối đa	Khoảng 40–60 L/phút*
Dầu sử dụng	Dầu thủy lực gốc khoáng
Nhiệt độ dầu	-15°C đến +70°C
Kiểu lắp	Đế van DG-02

Ý Nghĩa Model DSG-02-3C3-A220-LW

Ký hiệu	Ý nghĩa
DSG	Directional Solenoid Valve
02	Kích thước NG4
3C3	Kiểu con trượt (Spool Type)
A220	Cuộn coil AC220V
LW	Phiên bản đầu coil theo nhà sản xuất

Cấu Tạo Van Điện Từ DSG-02-3C3

Van gồm các bộ phận chính:

Thân van bằng gang cường lực.
Con trượt (Spool) gia công chính xác.
Hai cuộn coil điện từ AC220V.
Lò xo định tâm.
Các cổng dầu P, T, A và B.
Gioăng làm kín chịu áp suất cao.

Thiết kế theo tiêu chuẩn NG4 giúp van dễ dàng lắp đặt và thay thế trên các hệ thống sử dụng đế DG-02.

Nguyên Lý Hoạt Động

Khi không cấp điện, lò xo định tâm giữ con trượt ở vị trí giữa theo sơ đồ 3C3.

Khi cấp điện vào coil A, con trượt dịch chuyển để dầu từ cổng P cấp đến A, đồng thời dầu hồi từ B về T, giúp xi lanh hoặc mô tơ thủy lực chuyển động theo một chiều.

Khi cấp điện vào coil B, con trượt chuyển sang vị trí ngược lại, dầu từ P cấp đến B và dầu từ A hồi về T, đảo chiều chuyển động của cơ cấu chấp hành.

Đặc Điểm Của Spool 3C3

Kiểu Spool 3C3 được sử dụng trong nhiều hệ thống điều khiển nhờ khả năng chuyển mạch nhanh và vận hành ổn định.

Ưu điểm

Điều khiển đảo chiều chính xác.
Giảm rung động khi chuyển trạng thái.
Phù hợp hệ thống xi lanh hai chiều.
Đáp ứng nhanh với tín hiệu điều khiển.
Độ bền cao trong môi trường công nghiệp.

So Sánh DSG-02 Và DSG-03

Tiêu chí	DSG-02	DSG-03
Kích thước	NG4	NG6
Lưu lượng	Nhỏ hơn	Lớn hơn
Công suất hệ thống	Trung bình	Lớn
Ứng dụng	Bộ nguồn nhỏ, bàn nâng mini	Máy ép, máy chấn, bộ nguồn công suất lớn
Tiêu chuẩn lắp	CETOP2	CETOP3

Ứng Dụng Thực Tế

Van điện từ DSG-02-3C3 được sử dụng trong:

Bộ nguồn thủy lực mini.
Máy ép thủy lực.
Bàn nâng thủy lực.
Máy chấn.
Máy cắt.
Máy đóng gói.
Dây chuyền tự động hóa.
Hệ thống điều khiển xi lanh thủy lực.
Máy gia công cơ khí.

Ưu Điểm Nổi Bật

Thiết kế theo tiêu chuẩn NG4 quốc tế.
Tương thích với nhiều loại đế van DG-02.
Thay thế trực tiếp các dòng van Yuken, Nachi và Rexroth cùng tiêu chuẩn.
Áp suất làm việc lên đến 315 bar.
Cuộn coil AC220V phổ biến, dễ thay thế.
Độ kín cao, hạn chế rò rỉ dầu.
Hoạt động ổn định và tuổi thọ cao.

Những Lỗi Thường Gặp

Van không đảo chiều

Nguyên nhân:

Mất nguồn AC220V.
Cuộn coil bị hỏng.
Kẹt con trượt do dầu bẩn.

Van bị rò rỉ dầu

Nguyên nhân:

Gioăng hỏng.
Siết bu lông không đúng lực.
Bề mặt đế van bị xước.

Van hoạt động chậm

Nguyên nhân:

Áp suất dầu không đủ.
Dầu quá bẩn hoặc quá đặc.
Lò xo định tâm bị mòn.

Vì Sao Nên Chọn HKE Hydraulic?

HKE Hydraulic cung cấp van điện từ DSG-02-3C3 được kiểm tra kỹ thuật trước khi xuất xưởng, đảm bảo chất lượng và khả năng hoạt động ổn định.

Cam kết của HKE Hydraulic

Kiểm tra vận hành trước khi giao hàng.
Tư vấn lựa chọn đúng model và kiểu spool.
Hỗ trợ kỹ thuật lắp đặt.
Linh kiện thay thế sẵn có.
Bảo hành 12 tháng.
Giao hàng toàn quốc.

Câu Hỏi Thường Gặp (FAQ)

Van điện từ DSG-02-3C3 chịu được bao nhiêu bar?

Van có áp suất làm việc tối đa 31.5 MPa (315 bar), phù hợp với đa số hệ thống thủy lực công nghiệp sử dụng tiêu chuẩn NG4.

Van DSG-02-3C3 có dùng được cuộn coil DC24V không?

Có. Ngoài phiên bản AC220V, van còn có thể sử dụng coil DC24V, AC110V hoặc AC24V nếu đúng kích thước và tiêu chuẩn của nhà sản xuất.

Van DSG-02-3C3 có thay thế được van Yuken DSG-02 không?

Có. Van được sản xuất theo tiêu chuẩn NG4/CETOP2/ISO4401-02, có thể thay thế trực tiếp các dòng Yuken DSG-02 và nhiều thương hiệu tương đương nếu cùng kiểu spool và điện áp.

Van DSG-02-3C3 có lắp chung với đế DG-02 không?

Có. Van sử dụng tiêu chuẩn DG-02, giúp lắp đặt nhanh chóng trên các đế van cùng kích thước mà không cần chỉnh sửa hệ thống.

Van điện từ DSG-02-3C3 phù hợp với những ứng dụng nào?

Sản phẩm phù hợp cho máy ép thủy lực, bàn nâng, bộ nguồn thủy lực mini, hệ thống xi lanh thủy lực, máy chấn, máy cắt và các dây chuyền tự động hóa yêu cầu điều khiển đảo chiều chính xác.
