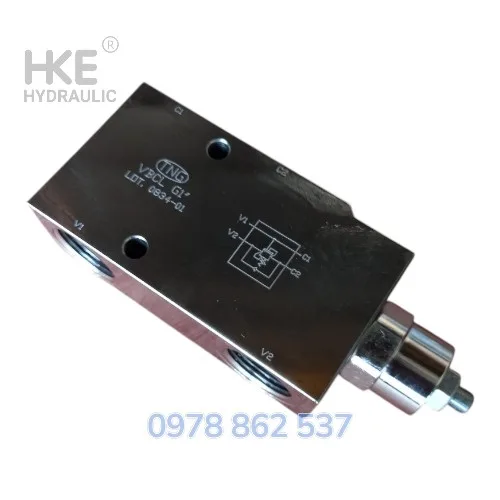

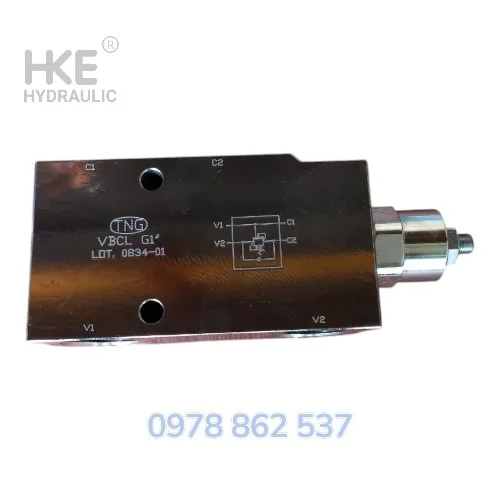

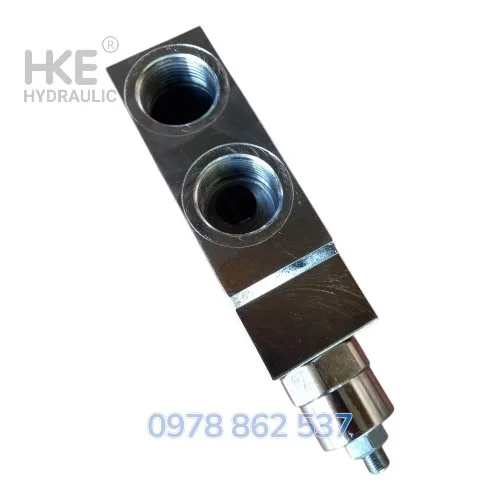

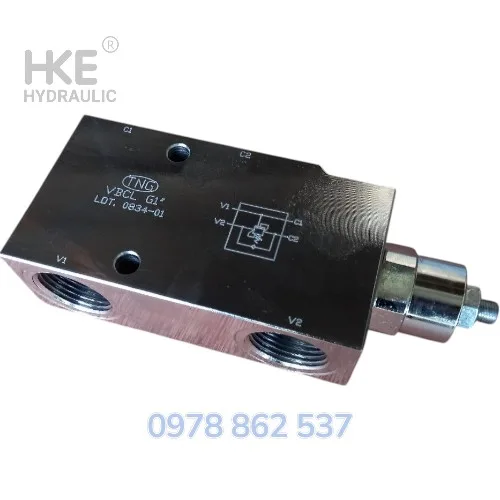

Van cân bằng 1 đầu VBCL-1 ren 34mm (G1)

1️⃣ Van cân bằng 1 đầu VBCL-1 ren 34mm là gì?

Van cân bằng 1 đầu VBCL-1 ren 34mm (G1″) là dòng van cân bằng thủy lực đơn chuyên dùng cho hệ thống nâng hạ tải trọng lớn, yêu cầu lưu lượng cao và độ ổn định tuyệt đối.

Thiết bị có chức năng:

• Giữ tải cố định khi dừng bơm

• Chống tụt xi lanh do rò rỉ nội

• Kiểm soát tốc độ hạ tải

• Bảo vệ hệ thống khỏi sốc áp

VBCL-1 thường được sử dụng trong máy công trình, xe nâng tải lớn và hệ thống thủy lực công nghiệp nặng.

2️⃣ Thông số kỹ thuật van cân bằng 1 đầu VBCL-1 ren 34mm

• Model: VBCL-1

• Loại: Van cân bằng 1 đầu (Single Counterbalance Valve)

• Ren kết nối: G1″ (ren 34mm)

• Lưu lượng tối đa: 90–120 lít/phút

• Áp suất làm việc tối đa: 350 bar

• Vật liệu: Thép hợp kim chịu áp lực cao

• Kiểu lắp: Lắp trực tiếp hoặc qua manifold

3️⃣ Cấu tạo van cân bằng VBCL-1

Van gồm:

1. Thân van thép nguyên khối

2. Piston điều khiển áp suất

3. Lò xo cân bằng tải

4. Van một chiều tích hợp

5. Vít chỉnh áp suất

Thiết kế ren G1 giúp đảm bảo lưu lượng lớn và giảm tổn thất áp suất.

4️⃣ Nguyên lý hoạt động

Van hoạt động dựa trên sự cân bằng giữa:

• Áp suất tải từ xi lanh

• Áp suất pilot điều khiển

• Lực lò xo cài đặt

Khi nâng tải:

✔ Dầu đi qua van một chiều
✔ Xi lanh hoạt động bình thường

Khi dừng bơm:

✔ Van đóng kín
✔ Giữ áp trong xi lanh
✔ Không tụt tải

Khi hạ tải:

✔ Áp suất pilot mở van
✔ Dầu hồi có kiểm soát
✔ Hạ tải an toàn, không giật

5️⃣ Ưu điểm của van cân bằng 1 đầu VBCL-1 ren 34mm

• Lưu lượng lớn, phù hợp tải nặng

• Chịu áp cao đến 350 bar

• Gia công chính xác, độ kín cao

• Tăng tuổi thọ xi lanh và bơm

• Hoạt động ổn định trong môi trường khắc nghiệt

6️⃣ Ứng dụng thực tế

Van cân bằng 1 đầu VBCL-1 ren 34mm được dùng trong:

• Máy ép công suất lớn

• Xe cẩu tải nặng

• Hệ thống nâng container

• Máy xúc – máy đào

• Dây chuyền sản xuất công nghiệp nặng

7️⃣ So sánh VBCL-1 với các dòng nhỏ hơn

Van cân bằng 1 đầu VBCL-1 ren 34mm là lựa chọn tối ưu cho hệ thống công suất cao.

8️⃣ Lưu ý khi lắp đặt

• Cài đặt áp suất mở cao hơn tải khoảng 25–30%

• Không vượt quá áp suất tối đa 350 bar

• Lắp đúng chiều dòng chảy

• Kiểm tra định kỳ độ kín và lò xo

9️⃣ Vì sao chọn HKE Hydraulic?

HKE Hydraulic chuyên cung cấp:

✔ Van cân bằng VBCL-1 chính hãng
✔ Tư vấn đúng tải trọng và lưu lượng
✔ Hàng sẵn kho
✔ Hỗ trợ kỹ thuật toàn quốc
✔ Giá cạnh tranh

Van cân bằng VBCL-1 dùng cho hệ thống nào?

Phù hợp hệ nâng hạ tải trọng lớn và lưu lượng cao.

Ren 34mm tương đương chuẩn gì?

Ren 34mm tương đương chuẩn G1″.

Van có điều chỉnh áp suất được không?

Có, van tích hợp vít chỉnh áp.
