Van Chống Rơi Xi Lanh HBG12SN Khi Vỡ Ống Thủy Lực -ren 1/2”-áp 315 Bar-HKE hydarulic

Van chống rơi xi lanh HBG12SN khi vỡ ống thủy lực

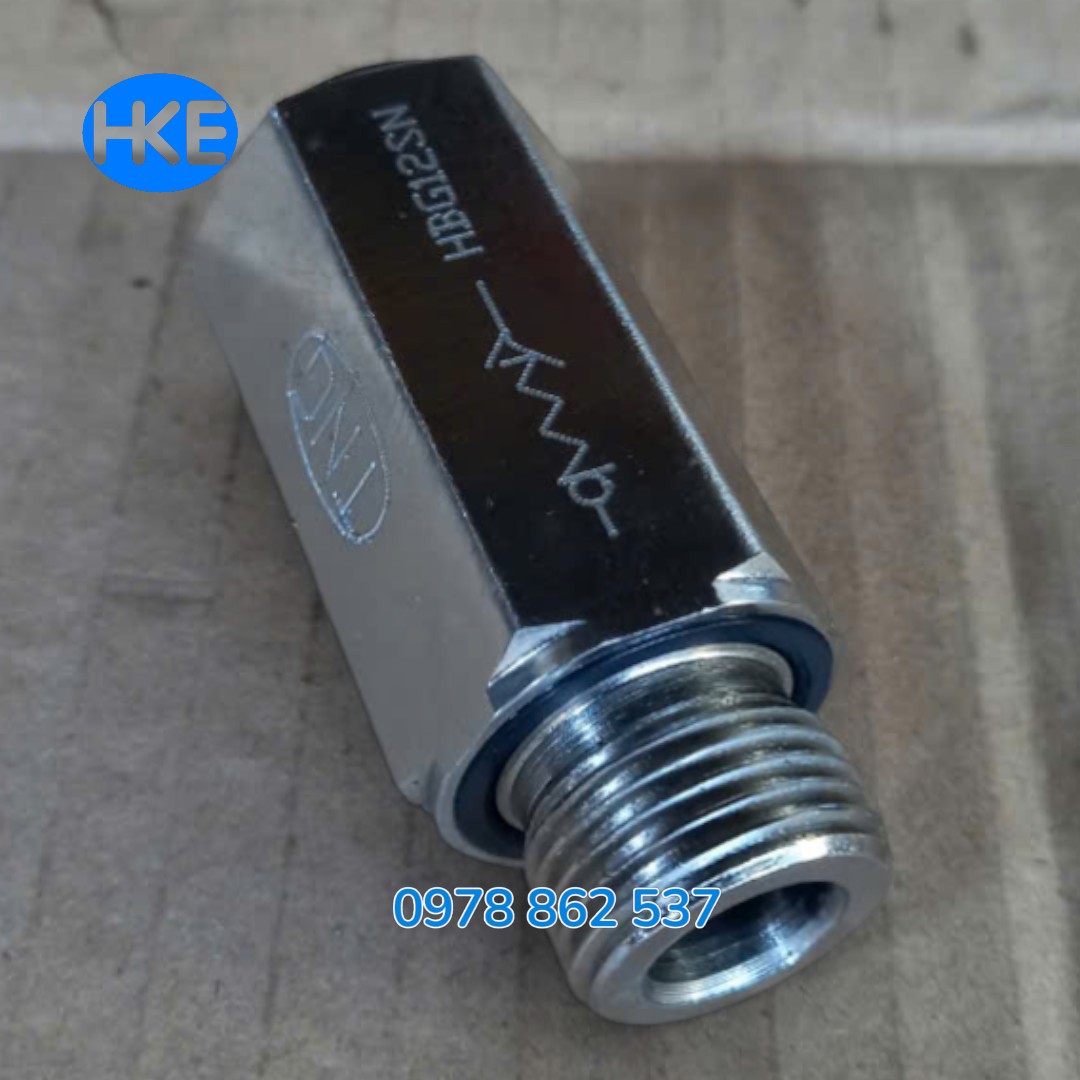

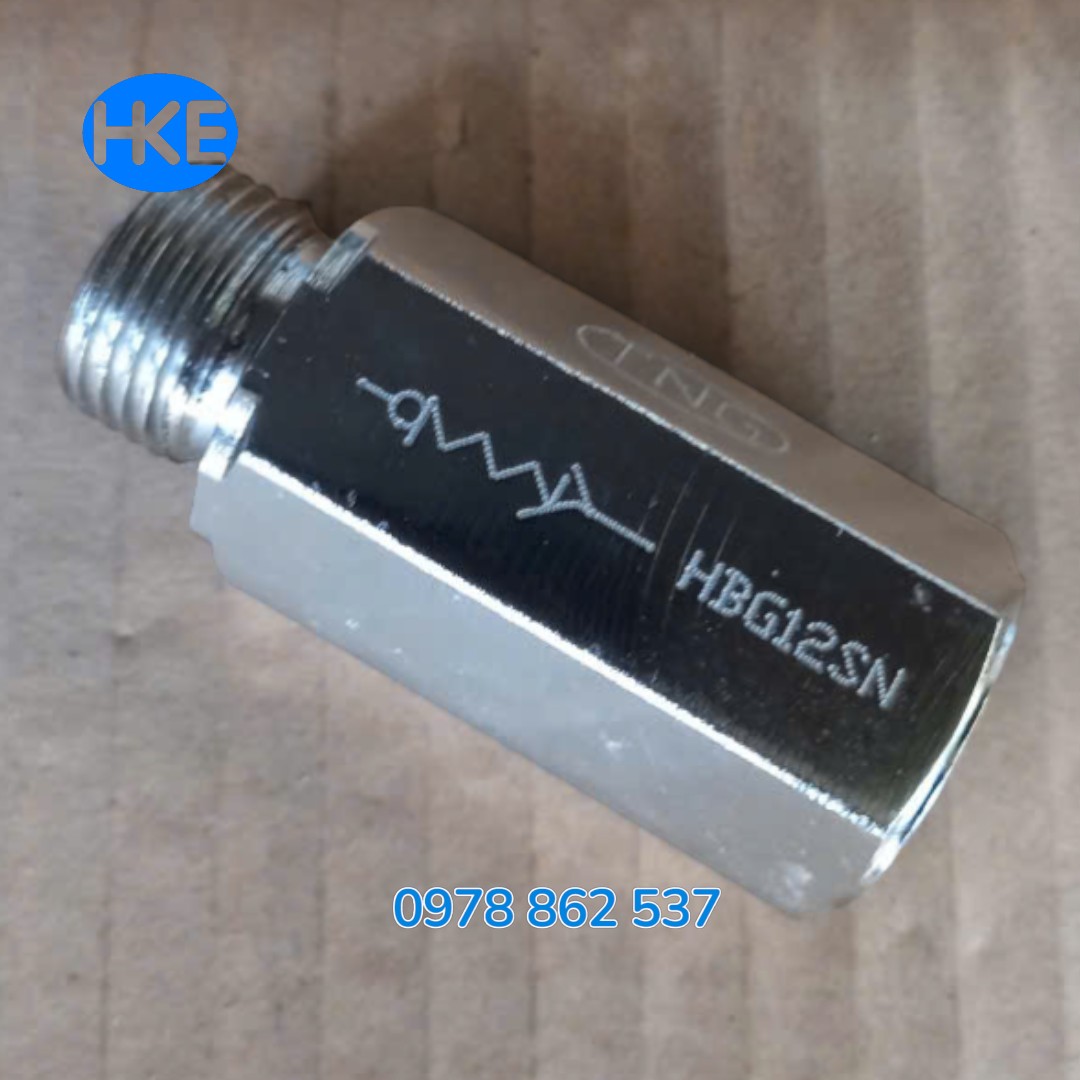

Van chống rơi xi lanh khi vỡ ống thủy lực HBG12SN là loại van an toàn thủy lực (Hose Burst Valve) được lắp trực tiếp trên xi lanh để ngăn hiện tượng xi lanh tụt hoặc rơi tự do khi đường ống dầu bị vỡ hoặc rò rỉ.

Trong hệ thống nâng hạ, nếu đường ống dầu bị hỏng hoặc rò rỉ, áp suất trong xi lanh sẽ giảm nhanh và có thể khiến tải rơi xuống. Van chống rơi HBG12SN sẽ tự động khóa dòng dầu khi phát hiện lưu lượng tăng đột ngột, giúp giữ xi lanh ở vị trí hiện tại và đảm bảo an toàn cho hệ thống.

Van thường được sử dụng trong các thiết bị như bàn nâng thủy lực, xe nâng, máy ép, thiết bị nâng hạ và hệ thống thủy lực công nghiệp.

Cấu tạo van chống rơi xi lanh HBG12SN

Van chống rơi HBG12SN có cấu tạo gồm các bộ phận chính:

Thân van

Thân van được chế tạo từ thép hợp kim chịu áp lực cao, đảm bảo độ bền và khả năng chịu áp suất lớn trong hệ thống thủy lực.

Ty van điều khiển

Ty van có nhiệm vụ kiểm soát lưu lượng dầu. Khi lưu lượng vượt quá giới hạn cho phép (do vỡ ống), ty van sẽ đóng lại để ngăn dòng dầu.

Lò xo hồi

Lò xo giúp đưa ty van trở lại vị trí ban đầu khi hệ thống hoạt động bình thường.

Cổng ren kết nối

Van được thiết kế với ren kết nối để lắp trực tiếp vào xi lanh thủy lực hoặc đường ống dầu.

Nguyên lý hoạt động

Van chống rơi HBG12SN hoạt động dựa trên nguyên lý kiểm soát lưu lượng dầu trong hệ thống.

• Khi hệ thống hoạt động bình thường, dầu đi qua van với lưu lượng ổn định.

• Khi đường ống bị vỡ, lưu lượng dầu tăng đột ngột.

• Van sẽ tự động đóng lại để khóa dòng dầu, giữ xi lanh ở vị trí an toàn.

Nhờ cơ chế này, hệ thống thủy lực được bảo vệ khỏi nguy cơ tụt tải hoặc rơi tải khi xảy ra sự cố đường ống.

Thông số kỹ thuật van chống rơi xi lanh HBG12SN

So sánh van chống rơi xi lanh HBG12SN với HBG34SN và HBG38SN

Ngoài model HBG12SN, dòng van chống rơi còn có các model khác như HBG34SN và HBG38SN, chủ yếu khác nhau về kích thước ren và lưu lượng dầu.

| Model | Kích thước ren | Lưu lượng dầu | Áp suất |
| HBG12SN | 1/2 inch | ~30 L/min | 315 bar |
| HBG34SN | 3/4 inch | ~60 L/min | 315 bar |
| HBG38SN | 3/8 inch | ~20 L/min | 315 bar |

HBG12SN

Phù hợp cho xi lanh thủy lực trung bình và hệ thống nâng hạ có lưu lượng dầu vừa phải.

HBG34SN

Thường sử dụng cho hệ thống thủy lực lưu lượng lớn, thiết bị nâng tải nặng.

HBG38SN

Dùng cho xi lanh nhỏ hoặc hệ thống thủy lực có lưu lượng thấp.

Ưu điểm của van chống rơi HBG12SN

✔ Ngăn xi lanh tụt khi vỡ đường ống dầu
✔ Chịu áp suất cao lên đến 315 bar
✔ Thiết kế gọn, dễ lắp đặt
✔ Độ bền cao trong môi trường công nghiệp
✔ Tăng độ an toàn cho hệ thống nâng hạ

Ứng dụng van chống rơi thủy lực

Van chống rơi HBG12SN thường được sử dụng trong:

• Bàn nâng thủy lực

• Xe nâng hàng

• Máy ép thủy lực

• Thiết bị nâng hạ công nghiệp

• Hệ thống xi lanh thủy lực

Thiết bị giúp bảo vệ hệ thống và người vận hành khi xảy ra sự cố đường ống dầu.

Nhà cung cấp van chống rơi thủy lực HBG12SN

HKE Hydraulic là đơn vị chuyên cung cấp các thiết bị và linh kiện thủy lực công nghiệp như van chống rơi xi lanh, van điện từ thủy lực, bơm thủy lực, bộ nguồn thủy lực và xi lanh thủy lực.

Sản phẩm van chống rơi xi lanh khi vỡ ống thủy lực HBG12SN được cung cấp với chất lượng ổn định, phù hợp cho các hệ thống nâng hạ và thiết bị công nghiệp. HKE Hydraulic hỗ trợ tư vấn kỹ thuật, lựa chọn model phù hợp với từng hệ thống thủy lực.

Ngoài model HBG12SN, HKE Hydraulic còn cung cấp các dòng van chống rơi khác như HBG38SN và HBG34SN với nhiều kích thước ren và lưu lượng dầu khác nhau.

Câu hỏi thường gặp

Van chống rơi HBG12SN dùng để làm gì?

Van được dùng để ngăn xi lanh tụt khi đường ống thủy lực bị vỡ hoặc rò rỉ.

Áp suất làm việc tối đa của van là bao nhiêu?

Van có thể làm việc với áp suất tối đa 315 bar.

Khi nào nên dùng HBG34SN thay cho HBG12SN?

Nên dùng HBG34SN khi hệ thống cần lưu lượng dầu lớn hơn hoặc xi lanh có kích thước lớn.
