Van chống rơi xi lanh HBG34SN khi vỡ ống thuỷ lực – Ren 3/4 Inch, Áp Suất 315 Bar

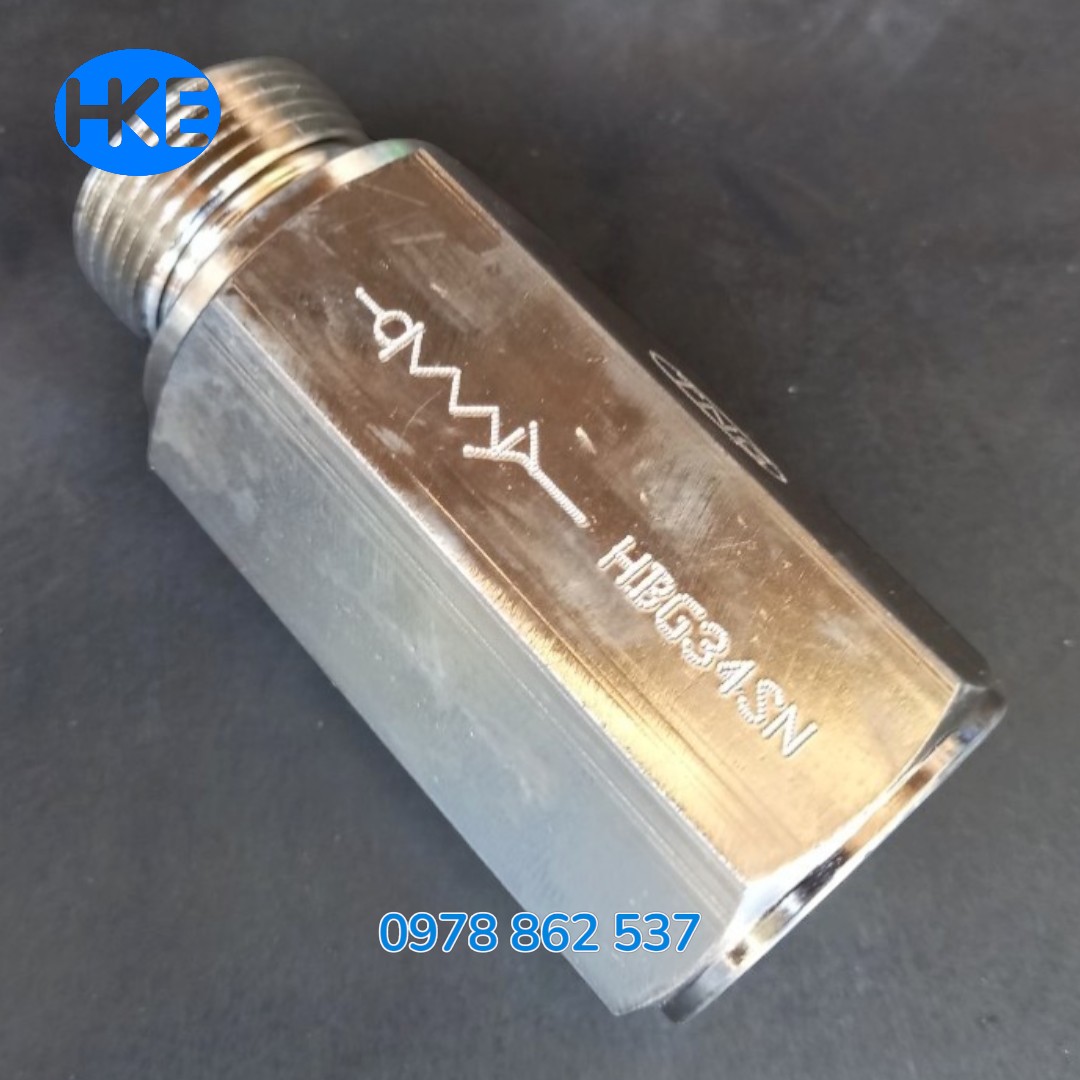

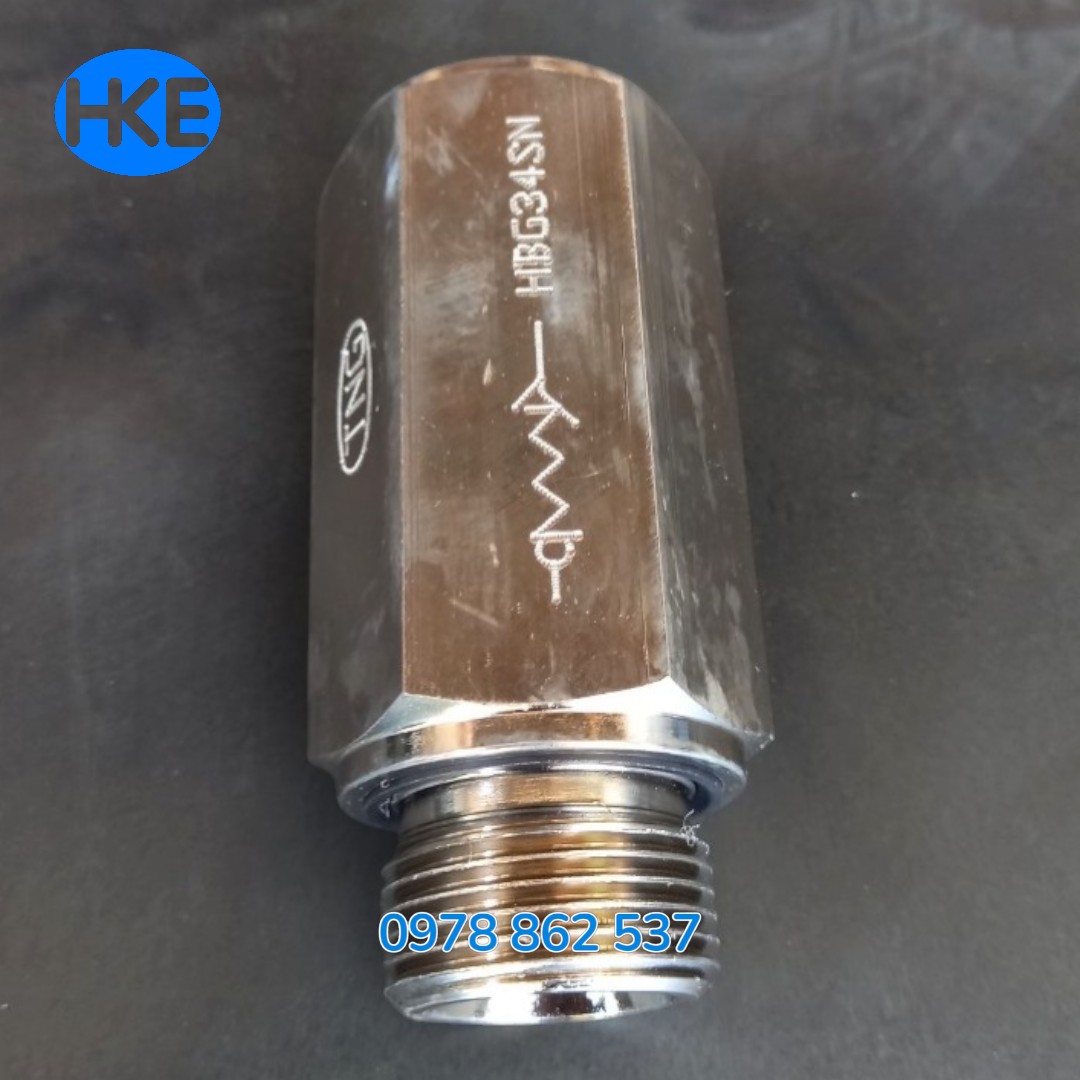

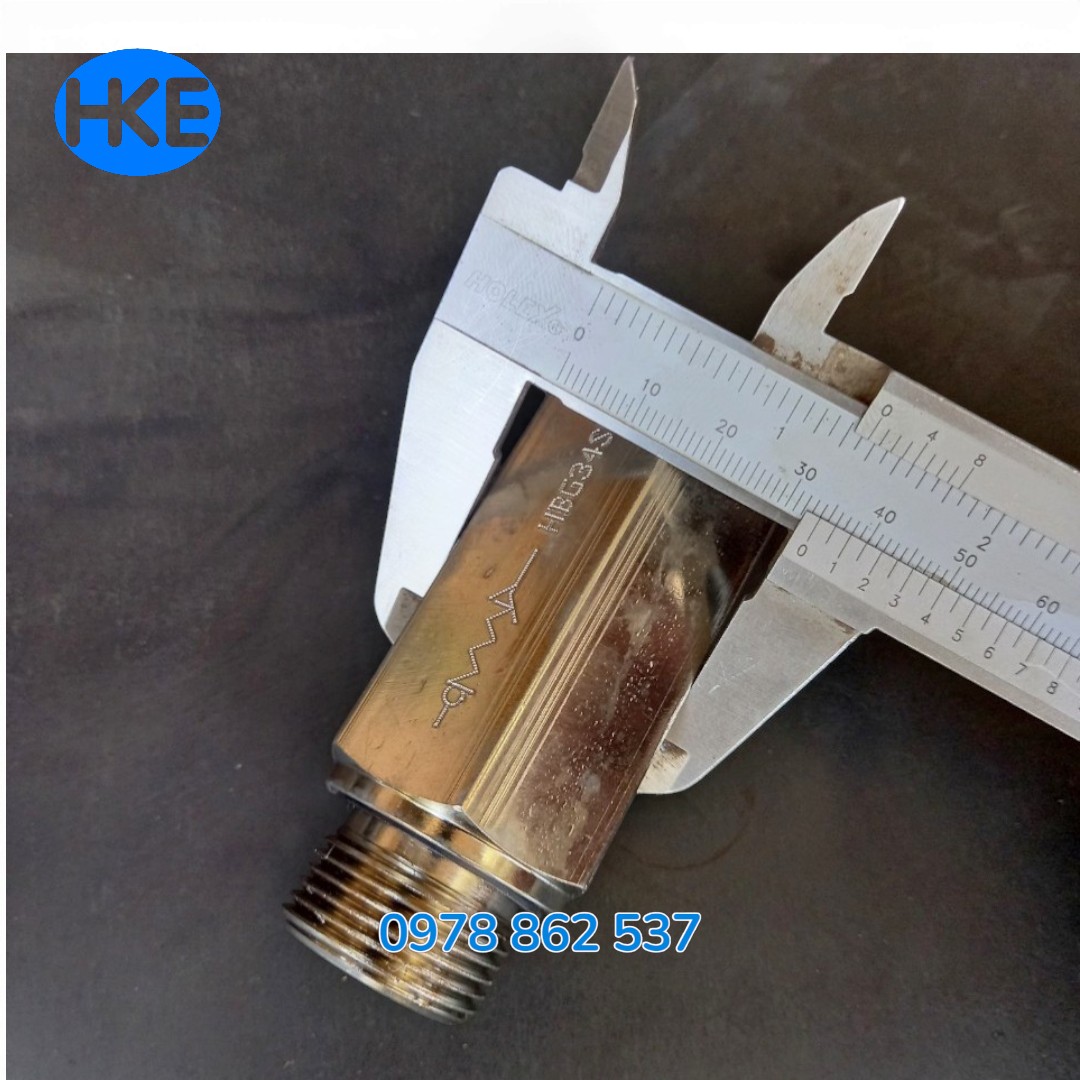

Van chống rơi xi lanh HBG34SN khi vỡ ống thủy lực

Van chống rơi khi vỡ ống thủy lực HBG34SN là thiết bị an toàn trong hệ thống thủy lực, thường được lắp trực tiếp trên xi lanh để ngăn tải rơi xuống khi đường ống dầu bị vỡ hoặc rò rỉ. Loại van này còn được gọi là Hose Burst Valve, có chức năng tự động khóa dòng dầu khi phát hiện lưu lượng tăng đột ngột.

So với các model nhỏ hơn như HBG12SN, HBG34SN có kích thước ren lớn hơn và lưu lượng dầu cao hơn, phù hợp với các hệ thống nâng hạ công suất lớn.

Van chống rơi HBG34SN thường được sử dụng trong bàn nâng thủy lực, xe nâng, cần cẩu, máy ép thủy lực và thiết bị nâng hạ công nghiệp.

Cấu tạo van chống rơi HBG34SN

Van chống rơi HBG34SN gồm các bộ phận chính:

Thân van

Thân van được chế tạo từ thép hợp kim chịu áp lực cao, đảm bảo khả năng làm việc ổn định trong môi trường áp suất lớn.

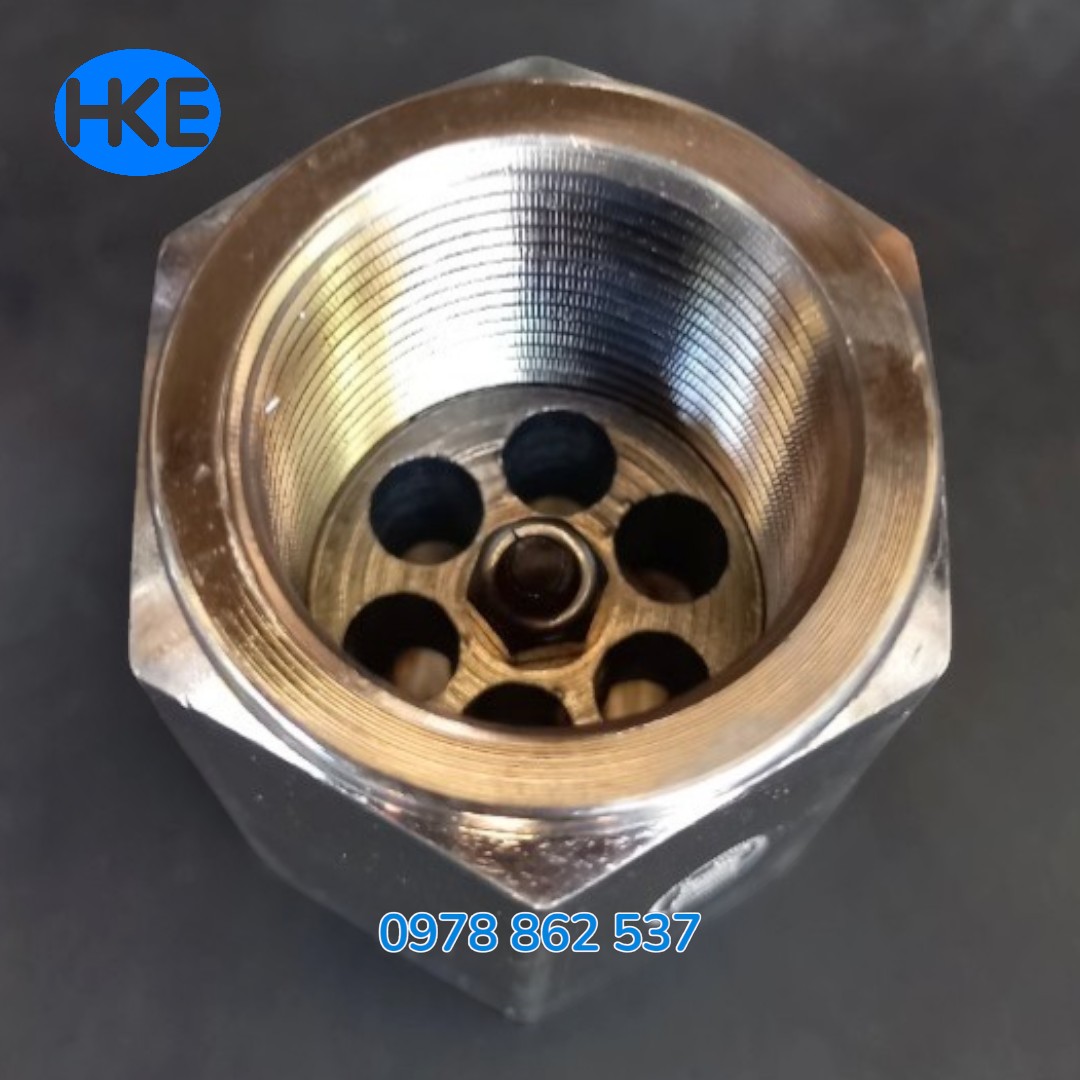

Ty van kiểm soát lưu lượng

Ty van có nhiệm vụ giám sát lưu lượng dầu đi qua. Khi phát hiện lưu lượng tăng bất thường do vỡ đường ống, ty van sẽ tự động đóng lại để ngăn dòng dầu.

Lò xo hồi

Lò xo giúp đưa ty van trở về trạng thái ban đầu khi hệ thống hoạt động bình thường.

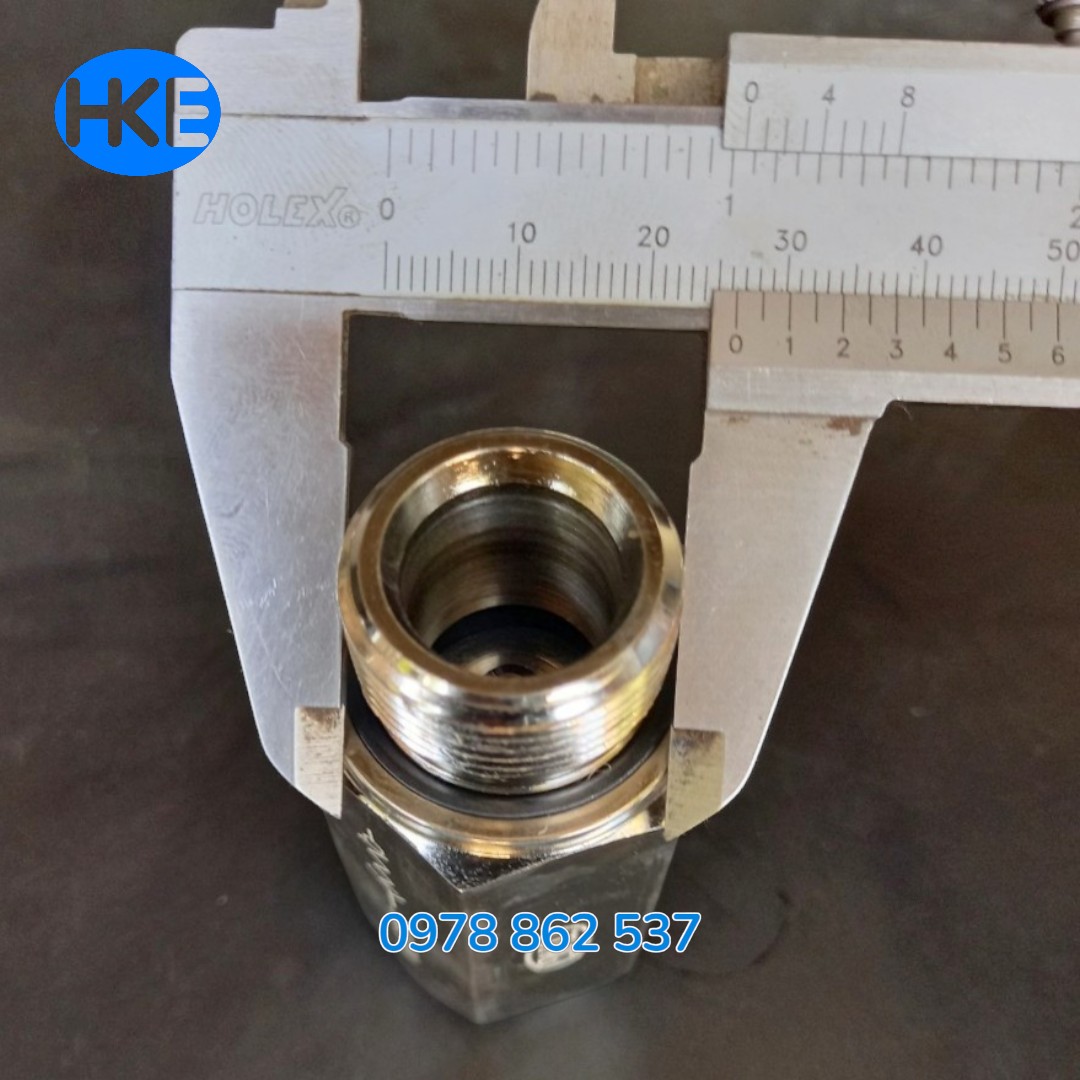

Cổng ren kết nối

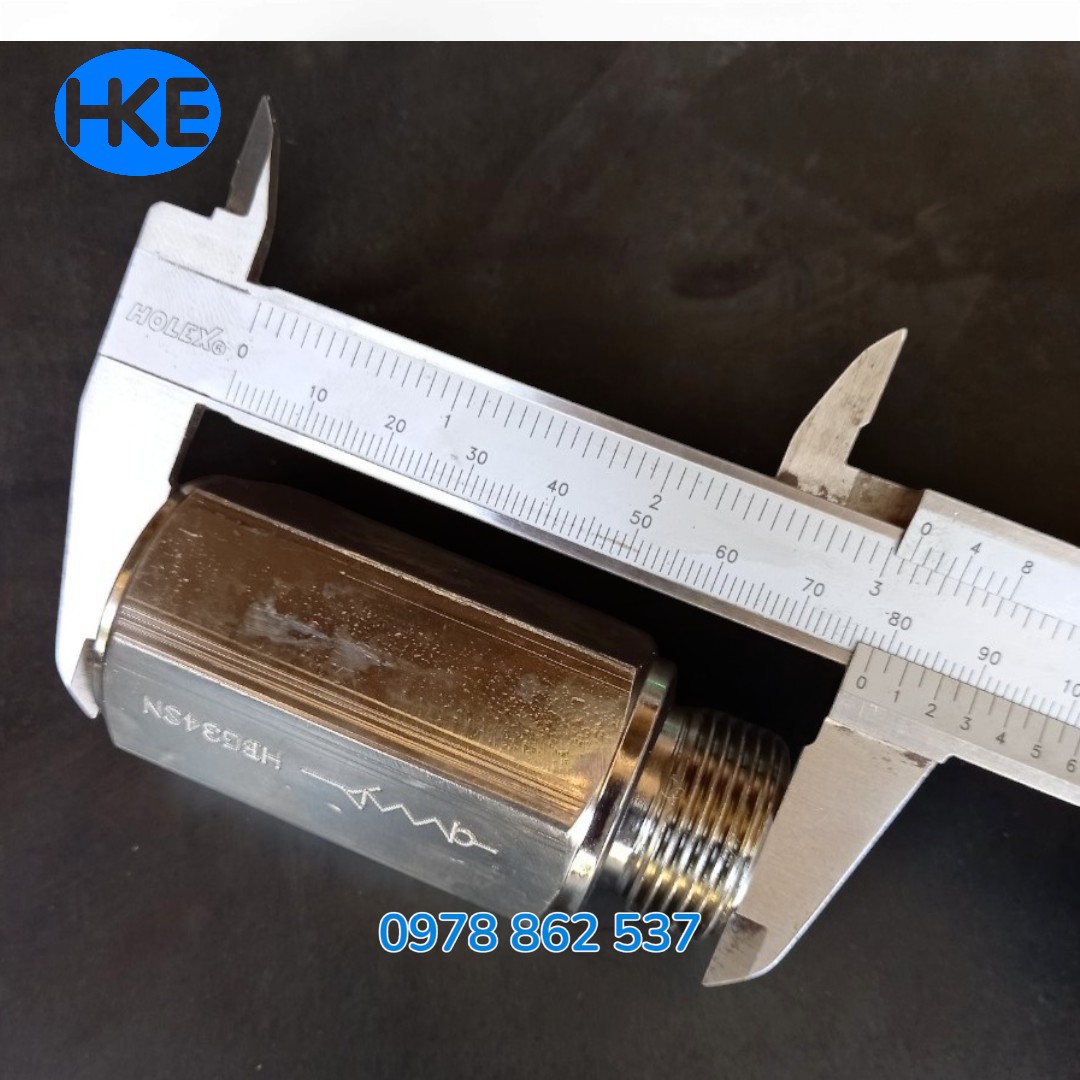

Model HBG34SN có ren 3/4 inch, cho phép dòng dầu lưu thông lớn hơn và phù hợp với xi lanh kích thước lớn.

Nguyên lý hoạt động

Van chống rơi HBG34SN hoạt động dựa trên nguyên lý kiểm soát lưu lượng dầu trong hệ thống thủy lực.

• Khi hệ thống làm việc bình thường, dầu đi qua van với lưu lượng ổn định.

• Khi đường ống bị vỡ hoặc rò rỉ, lưu lượng dầu tăng đột ngột.

• Van sẽ tự động khóa dòng dầu, giữ xi lanh ở vị trí hiện tại và ngăn tải rơi xuống.

Nhờ cơ chế này, thiết bị giúp tăng độ an toàn cho hệ thống nâng hạ và bảo vệ người vận hành.

Thông số kỹ thuật van chống rơi HBG34SN

So sánh HBG34SN với HBG12SN và HBG38SN

Các model van chống rơi trong dòng HBG khác nhau chủ yếu ở kích thước ren và lưu lượng dầu.

👉 HBG34SN phù hợp cho xi lanh thủy lực kích thước lớn và tải trọng cao.

Ai cung cấp van chống rơi HBG34SN

HKE Hydraulic là đơn vị chuyên cung cấp các thiết bị thủy lực công nghiệp như:

• van chống rơi xi lanh

• van điện từ thủy lực

• bơm thủy lực

• xi lanh thủy lực

• bộ nguồn thủy lực

Van chống rơi HBG34SN được cung cấp với chất lượng ổn định, phù hợp cho nhiều hệ thống nâng hạ và thiết bị công nghiệp.

Câu hỏi thường gặp về van chống rơi HBG34SN

Van chống rơi HBG34SN dùng để làm gì?

Van chống rơi HBG34SN được dùng để ngăn xi lanh tụt khi đường ống thủy lực bị vỡ hoặc rò rỉ. Khi xảy ra sự cố, van sẽ tự động khóa dòng dầu để giữ xi lanh ở vị trí an toàn.

Van chống rơi HBG34SN chịu áp suất bao nhiêu?

Van có thể làm việc với áp suất tối đa 315 bar, phù hợp cho các hệ thống nâng hạ thủy lực, bàn nâng, xe nâng và thiết bị công nghiệp.

Khi nào nên dùng HBG34SN thay vì HBG12SN?

Model HBG34SN có ren 3/4 inch và lưu lượng dầu lớn hơn, nên phù hợp cho các hệ thống thủy lực có xi lanh lớn hoặc tải trọng cao.

Xem thêm:

• Van chống rơi xi lanh HBG12SN

• Van chống rơi xi lanh HBG38SN

Van chống rơi có thay thế được van cân bằng không?

Van chống rơi và van cân bằng thủy lực có chức năng khác nhau:

• Van chống rơi → khóa dầu khi vỡ ống

• Van cân bằng → giữ tải ổn định khi vận hành

Trong nhiều hệ thống nâng hạ, hai loại van này có thể được kết hợp để tăng độ an toàn.
