Van Chống Rơi Xi Lanh HBG38SN Khi Vỡ Ống Thủy Lực – Ren 3/8″, Áp Suất 315 Bar

Van chống rơi xi lanh HBG38SN là gì?

Van chống rơi xi lanh HBG38SN (Hose Burst Valve) là thiết bị an toàn trong hệ thống thủy lực, dùng để ngăn xi lanh tụt hoặc tải rơi khi đường ống dầu bị vỡ hoặc rò rỉ. Van thường được lắp trực tiếp trên cổng dầu của xi lanh thủy lực để bảo vệ hệ thống nâng hạ.

Model HBG38SN có kích thước ren 3/8 inch, phù hợp với các hệ thống thủy lực nhỏ và trung bình. Khi xảy ra sự cố vỡ ống dầu, van sẽ tự động khóa dòng dầu, giữ xi lanh ở vị trí hiện tại và đảm bảo an toàn cho thiết bị.

Van chống rơi HBG38SN được sử dụng rộng rãi trong bàn nâng thủy lực, xe nâng hàng, máy ép thủy lực và thiết bị nâng hạ công nghiệp.

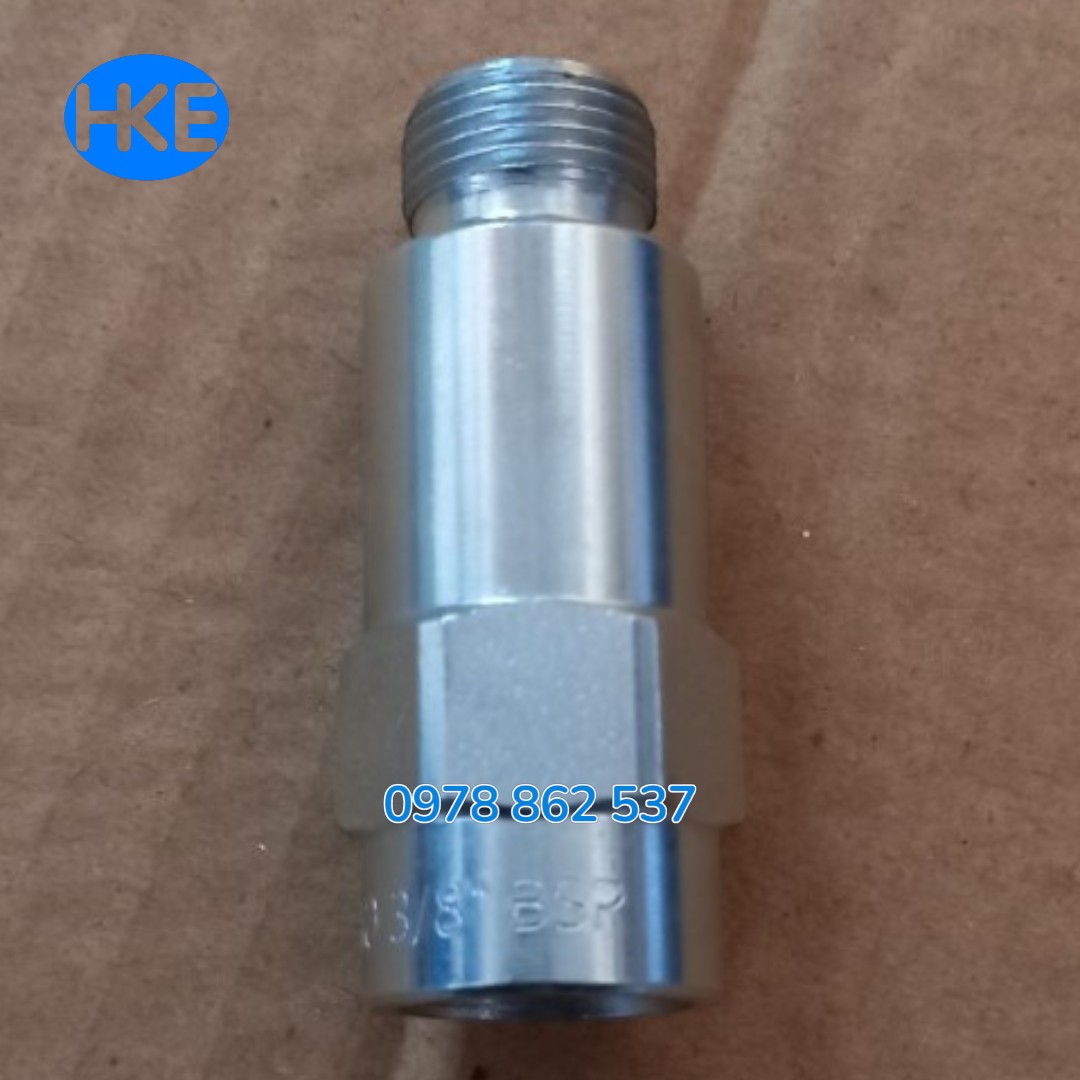

Cấu tạo van chống rơi HBG38SN

Van chống rơi thủy lực HBG38SN có cấu tạo gồm các bộ phận chính:

Thân van

Thân van được gia công từ thép hợp kim chịu áp lực cao, đảm bảo độ bền và khả năng làm việc ổn định trong môi trường công nghiệp.

Ty van kiểm soát lưu lượng

Ty van có nhiệm vụ giám sát lưu lượng dầu. Khi phát hiện lưu lượng tăng đột ngột do vỡ đường ống, ty van sẽ đóng lại để ngăn dòng dầu.

Lò xo hồi

Lò xo giúp đưa ty van trở lại vị trí ban đầu khi hệ thống hoạt động bình thường.

Cổng ren kết nối

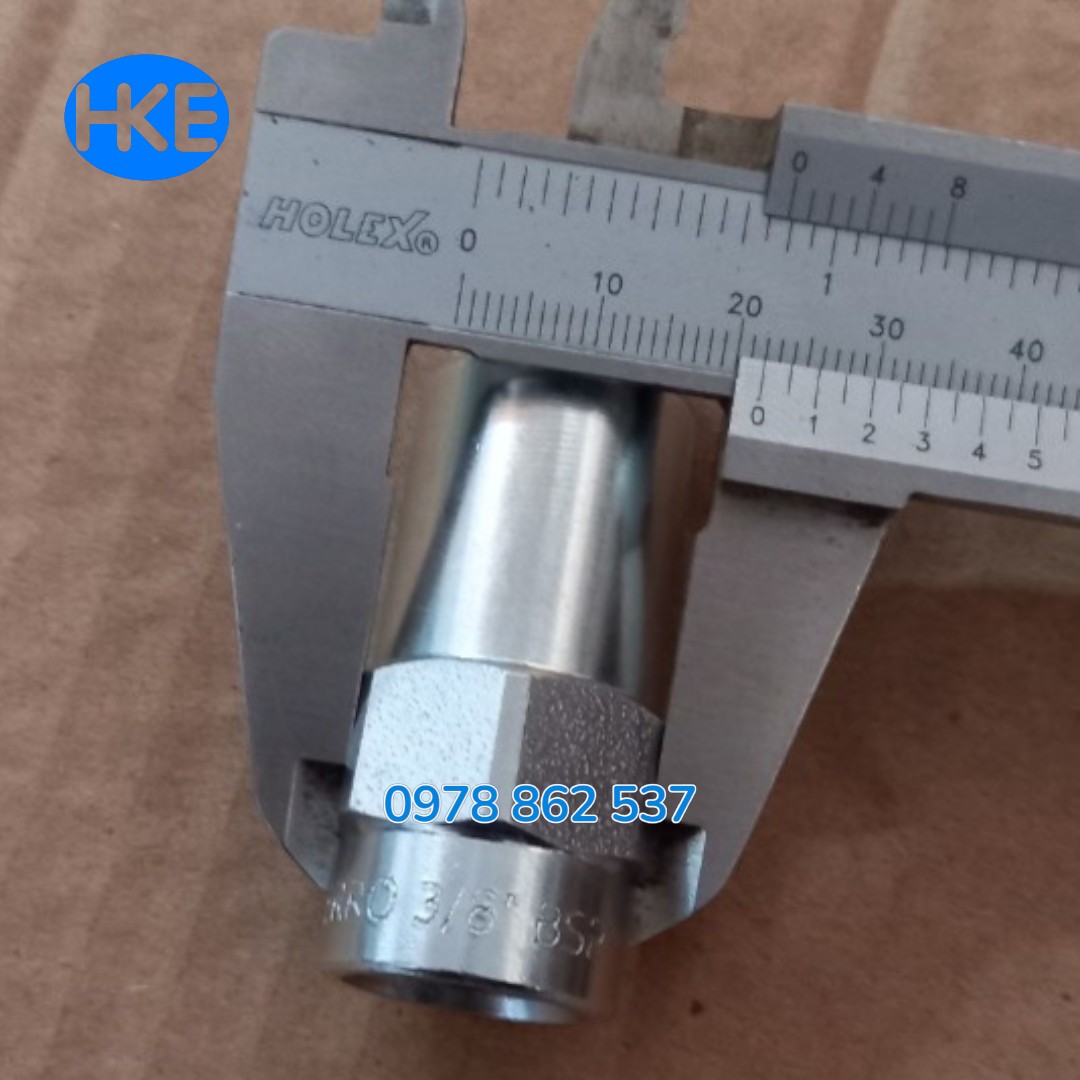

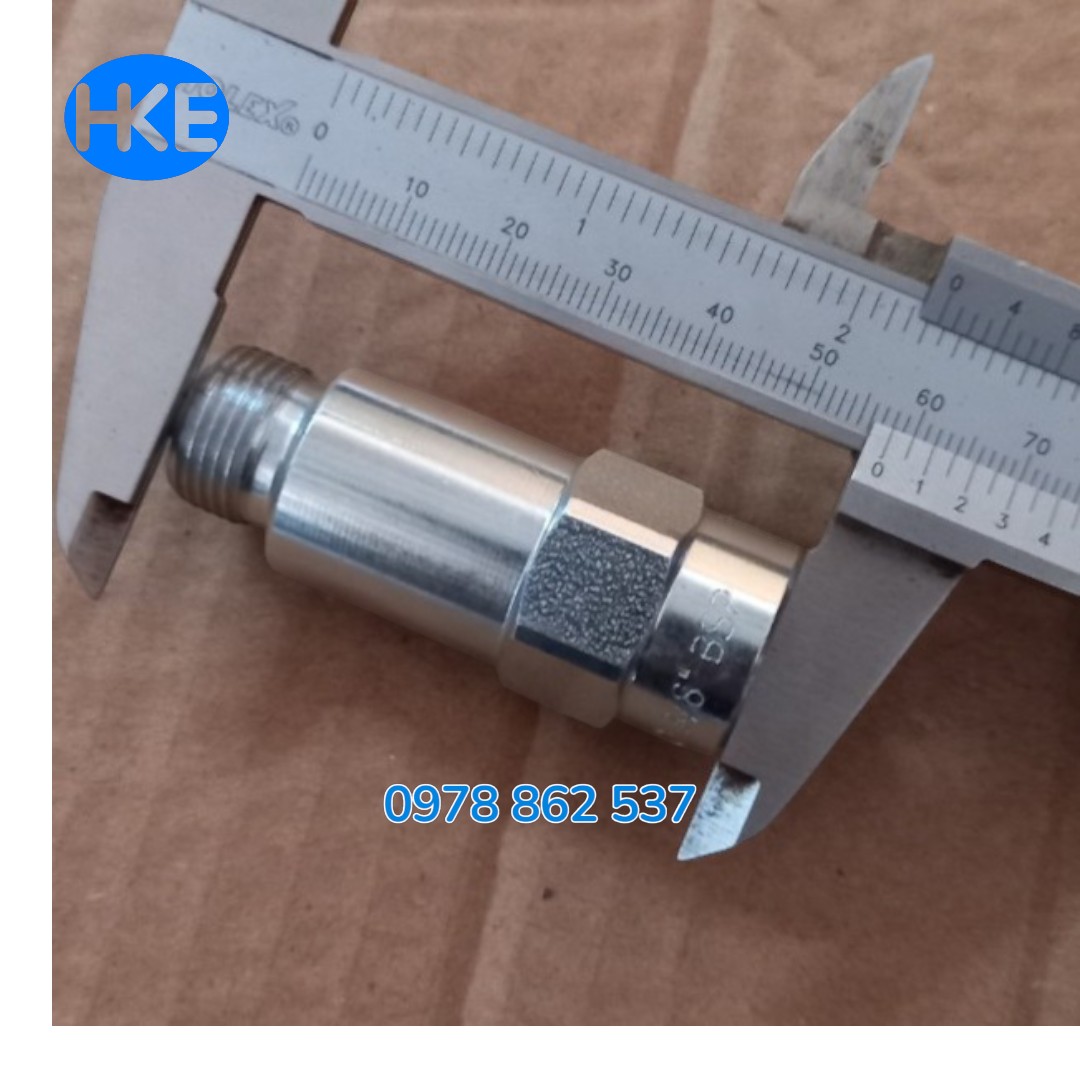

Model HBG38SN sử dụng ren 3/8 inch, phù hợp với các hệ thống xi lanh thủy lực nhỏ hoặc thiết bị có lưu lượng dầu thấp.

Nguyên lý hoạt động

Van chống rơi HBG34SN hoạt động dựa trên nguyên lý kiểm soát lưu lượng dầu trong hệ thống thủy lực.

• 1. Trạng thái hoạt động bình thường (Van Mở)

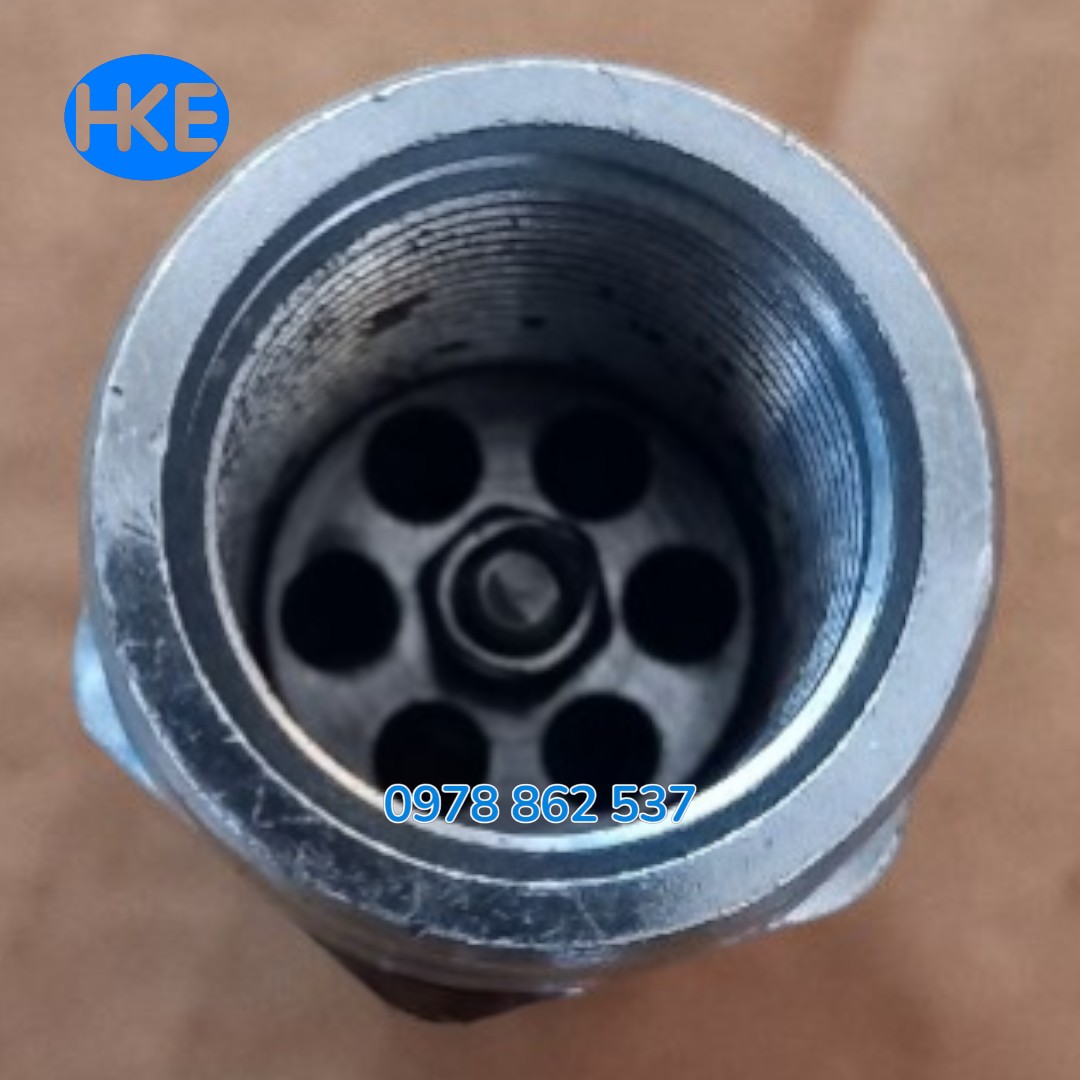

  • • Dòng dầu đi qua: Khi hệ thống nâng hạ hoặc di chuyển bình thường, dầu thủy lực đi từ xi lanh ra ngoài qua các rãnh hở xung quanh đĩa van.
    • Lực cân bằng: Lực đẩy của dòng dầu lúc này nhỏ hơn lực ép của lò xo bên trong van.
    • Kết quả: Đĩa van được giữ cố định ở vị trí mở. Dầu lưu thông bình thường, không bị cản trở.
  2. Trạng thái xảy ra sự cố (Van Đóng Ngắt)
  • • Hiện tượng vỡ ống: Khi đường ống phía sau van bị vỡ hoặc rò rỉ lớn, áp suất ở phía đường ống tụt về mức 0 đột ngột.
    • Tăng tốc dòng chảy: Áp suất cao từ trong xi lanh sẽ đẩy dầu ồ ạt qua van với lưu lượng và tốc độ cực lớn (vượt quá mức cài đặt 62 lít/phút).
    • Đóng van tức thì: Sự chênh lệch áp suất lớn giữa hai đầu van tạo ra một lực đẩy mạnh, thắng được lực cản của lò xo. Đĩa van bị đẩy ép chặt vào đế van (seat).
    • Kết quả: Van đóng kín hoàn toàn, khóa chặt lượng dầu bên trong xi lanh. Nhờ đó, xi lanh không bị tụt xuống, ngăn chặn tai nạn rơi tải trọng hoặc sập thang nâng.
  3. Trạng thái phục hồi (Mở lại Van)
  • • Van chống vỡ ống không tự động mở lại sau khi đường ống đã vỡ.
    • Cách mở lại: Sau khi sửa chữa xong đường ống, bạn phải cấp một áp suất dầu ngược lại (vào cổng phía ngoài) để đẩy đĩa van ra, hoặc xả bớt áp suất tích tụ trong xi lanh để lò xo tự bung đĩa van về vị trí mở ban đầu.

Nhờ cơ chế này, thiết bị giúp tăng độ an toàn cho hệ thống nâng hạ và bảo vệ người vận hành.

Thông số kỹ thuật van HBG38SN

So sánh HBG38SN – HBG12SN – HBG34SN

Trong dòng van chống rơi thủy lực, các model khác nhau chủ yếu ở kích thước ren và lưu lượng dầu.

👉 HBG38SN phù hợp cho hệ thống có lưu lượng nhỏ và xi lanh kích thước nhỏ.

Ưu điểm của van chống rơi HBG38SN

✔ Ngăn xi lanh tụt khi vỡ đường ống dầu
✔ Chịu áp suất cao đến 315 bar
✔ Thiết kế nhỏ gọn, dễ lắp đặt
✔ Phù hợp cho hệ thống thủy lực nhỏ
✔ Tăng độ an toàn cho thiết bị nâng hạ

Ứng dụng của van chống rơi HBG38SN

Van chống rơi thủy lực HBG38SN thường được sử dụng trong:

• Bàn nâng thủy lực

• Xe nâng hàng

• Thiết bị nâng hạ công nghiệp

• Máy ép thủy lực

• Hệ thống xi lanh thủy lực

HKE Hydraulic – Đơn vị cung cấp thiết bị thủy lực

HKE Hydraulic là đơn vị chuyên cung cấp thiết bị thủy lực công nghiệp như:

• van chống rơi xi lanh

• van điện từ thủy lực

• bơm thủy lực

• xi lanh thủy lực

• bộ nguồn thủy lực

Các sản phẩm do HKE Hydraulic cung cấp đều được kiểm tra trước khi xuất kho, đảm bảo chất lượng và độ bền khi sử dụng trong hệ thống công nghiệp.

Ngoài model HBG38SN, HKE còn cung cấp các model khác như:

• HBG12SN

• HBG34SN

phù hợp với nhiều loại hệ thống thủy lực khác nhau.

Câu hỏi thường gặp

Van chống rơi HBG38SN dùng để làm gì?

Van được dùng để ngăn xi lanh tụt khi đường ống thủy lực bị vỡ hoặc rò rỉ.

HBG38SN chịu áp suất bao nhiêu?

Van có thể làm việc với áp suất tối đa 315 bar.

Khi nào nên dùng HBG12SN thay cho HBG38SN?

Nếu hệ thống cần lưu lượng dầu lớn hơn hoặc xi lanh lớn hơn, nên sử dụng model HBG12SN hoặc HBG34SN.
