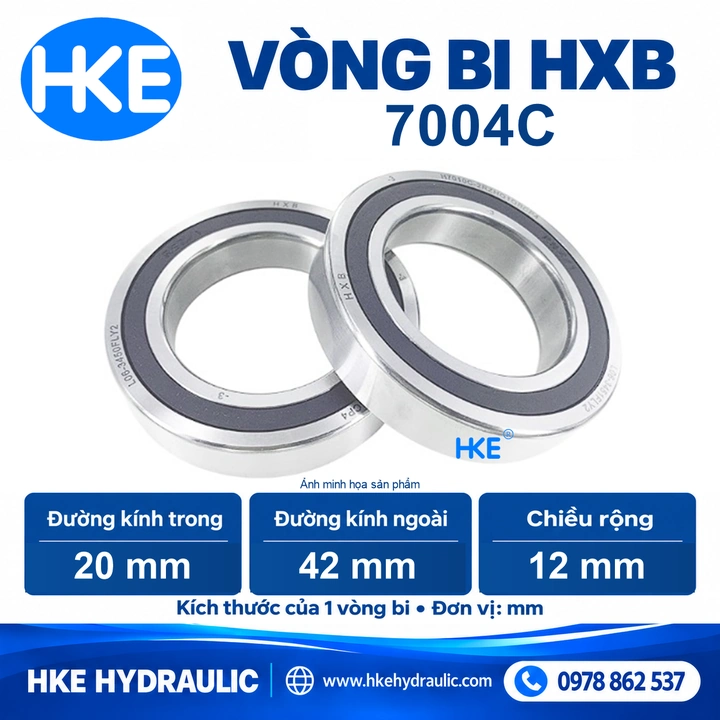

Vòng bi HXB H7004C kích thước 20 × 42 × 12 mm

Bộ vòng bi HXB ghép đôi với dấu nhận diện trên vòng ngoài

Vòng bi HXB H7004C 20×42×12 mm – Thông số, báo giá

Liên hệ

Vòng bi HXB H7004C, kích thước 20 × 42 × 12 mm cho một vòng bi.

Đường kính trong 20 mm, ngoài 42 mm, rộng 12 mm.
Phân biệt H7204C cùng lỗ 20 mm nhưng khác kích thước ngoài.
Liên hệ HKE đối chiếu cấu hình, số lượng và báo giá.

SKU: HXB-H7004C Danh mục: Vòng bi cao tốc Thẻ: Vòng bi HXB

Mô tả
Đánh giá (0)

Vòng bi HXB H7004C — đối chiếu cả vị trí lắp, không chỉ trục 20 mm

Vòng bi HXB H7004C có kích thước 20 × 42 × 12 mm cho một vòng bi, theo ảnh kích thước HKE cung cấp. Khi tìm mã thay thế, cần kiểm tra đủ đường kính trong 20 mm, đường kính ngoài 42 mm và chiều rộng 12 mm trước khi đối chiếu cấu hình.

Với mẫu đã tháo khỏi máy, một dòng ghi chú “bạc đạn lỗ 20” vẫn chưa đủ để đặt hàng. H7004C và H7204C có cùng đường kính trong nhưng khác kích thước ngoài. Bảng thông số và ảnh dưới đây giúp khách xác định đúng mẫu cần hỏi giá.

Thông số vòng bi HXB H7004C

Thông số	Giá trị
Thương hiệu	HXB
Model	H7004C
Đường kính trong d	20 mm
Đường kính ngoài D	42 mm
Chiều rộng B	12 mm / một vòng bi
SKU tại HKE	HXB-H7004C
Mã hậu tố, cấp chính xác	Đối chiếu nhãn cấu hình được báo giá
Kiểu ghép, đơn vị bán	Xác nhận theo bộ hàng thực tế

Ba kích thước trên là kích thước danh nghĩa, không phải dung sai gia công trục hoặc vỏ. Tốc độ, vật liệu, cấp chính xác và tải đặt trước cần được xác nhận theo đúng phiên bản H7004C. Không suy ra các thông số này chỉ từ hình ảnh hoặc model gần giống.

H7004C và H7204C: cùng lỗ 20 mm, khác chỗ nào?

Model	d × D × B (mm)
H7004C	20 × 42 × 12
H7204C	20 × 47 × 14

Theo bộ ảnh HKE, H7204C lớn hơn 5 mm về đường kính ngoài và 2 mm về chiều rộng. Vì vậy, không thay trực tiếp H7004C bằng H7204C chỉ vì cả hai đều có lỗ 20 mm. Việc chọn mã phải phù hợp toàn bộ vị trí lắp và thiết kế bộ ổ.

Xem ảnh kích thước H7204C để đối chiếu. Nếu mẫu cũ không khớp, xem bảng tra vòng bi HXB H70xxC trước khi chốt model.

Kinh nghiệm hỏi mua bạc đạn HXB H7004C từ mẫu tháo máy

Trước khi vệ sinh hoặc tách rời bộ ổ, hãy chụp lại mã và cách bố trí theo quy trình của máy. Những thông tin dễ mất là hậu tố, dấu ghép, thứ tự vòng bi và vị trí vòng đệm. Ảnh mẫu cũ giúp việc trao đổi chính xác hơn một tên gọi chung.

Chụp đủ dòng mã: không cắt mất phần ký hiệu phía sau H7004C.
Đối chiếu d, D, B: xác nhận 20 × 42 × 12 mm của từng vòng.
Ghi số lượng: phân biệt số chiếc với số bộ cần mua.
Ghi điều kiện làm việc: vị trí lắp, tốc độ và hiện tượng đang cần xử lý.

Tình huống minh họa: khách gửi ảnh hai vòng bi và yêu cầu “lấy một bộ lỗ 20”. Để báo đúng bạc đạn HXB H7004C, vẫn cần kiểm tra hai kích thước còn lại, mã đầy đủ và kiểu ghép của bộ cũ. Ảnh có hai vòng không tự xác nhận cấu hình hoặc đơn vị bán.

Ảnh quảng cáo dòng vòng bi cao tốc HXB và hộp sản phẩm — Giới thiệu dòng HXB; cấu hình H7004C được xác nhận theo hàng báo giá.

Vòng bi cao tốc H7004C cho cụm trục phù hợp

Vòng bi cao tốc H7004C được xem xét cho vị trí có thiết kế tương ứng. Với nhu cầu thay ổ trục chính hoặc spindle CNC, cần đối chiếu mã cũ, bản vẽ và yêu cầu vận hành; tên máy hoặc công suất spindle chưa đủ để quyết định model.

Nếu bộ cũ có ký hiệu ghép DT hoặc DB, cần giữ thông tin này khi đặt mua. Không tự đổi kiểu ghép hoặc gom hai vòng rời thành bộ khi chưa xác nhận khả năng ghép và yêu cầu tải đặt trước của cụm trục.

Minh họa ứng dụng vòng bi cao tốc HXB trong máy CNC — Ảnh quảng cáo ứng dụng dòng HXB; không xác nhận H7004C dùng được cho mọi spindle.

Thay đúng model nhưng vẫn cần kiểm tra cụm máy

Khi thay vì máy nóng, rung hoặc ồn, nên ghi lại thời điểm phát sinh: mới chạy hay đã nóng, có tải hay không tải, ở tốc độ nào. Thông tin này giúp kỹ thuật khoanh vùng kiểm tra cùng điều kiện thay vì chỉ tiếp tục đổi vòng bi.

Sau khi lắp, thực hiện kiểm tra theo hướng dẫn của máy. Nếu có biểu hiện bất thường, kiểm tra trước khi tiếp tục vận hành. Xem thêm cách chọn vòng bi khi thay mới vẫn nóng, ồn.

Báo giá vòng bi HXB H7004C tại HKE

Gửi yêu cầu: “HXB H7004C, kích thước 20 × 42 × 12 mm; mã đầy đủ theo ảnh; cấu hình …; cần … chiếc/bộ; dùng cho …”. Nếu chưa rõ hậu tố hoặc kiểu ghép, gửi ảnh nhãn và bộ cũ để đối chiếu.

Liên hệ 0978 862 537 để xác nhận phiên bản, đơn vị bán, tình trạng hàng và báo giá vòng bi HXB H7004C. Xem thêm vòng bi cao tốc HKE.
