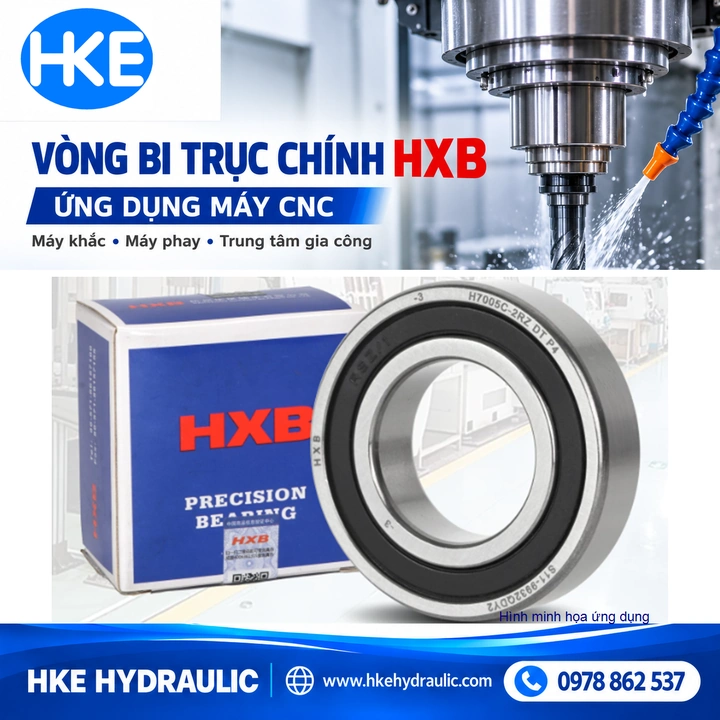

Minh họa ứng dụng vòng bi trục chính HXB trong máy CNC

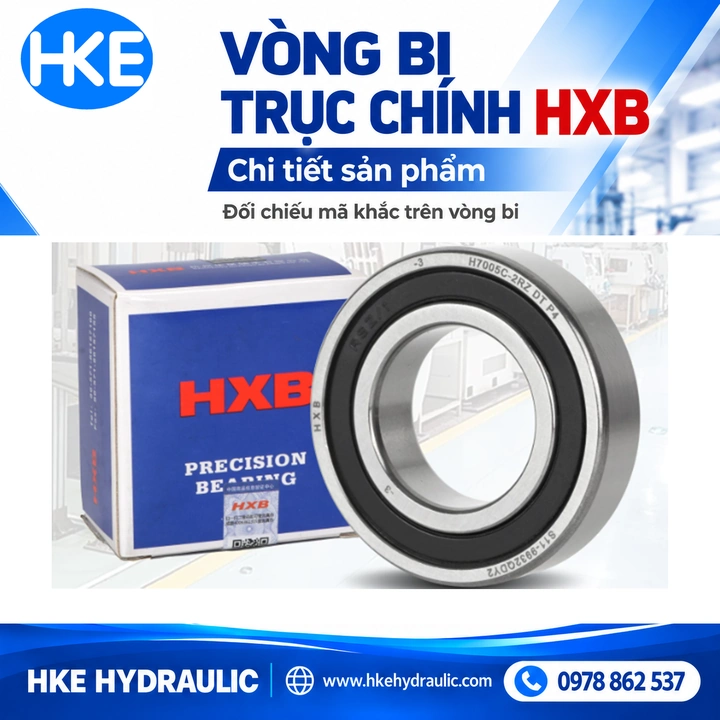

Chi tiết mã H7005C-2RZ DT P4 trên vòng bi HXB minh họa

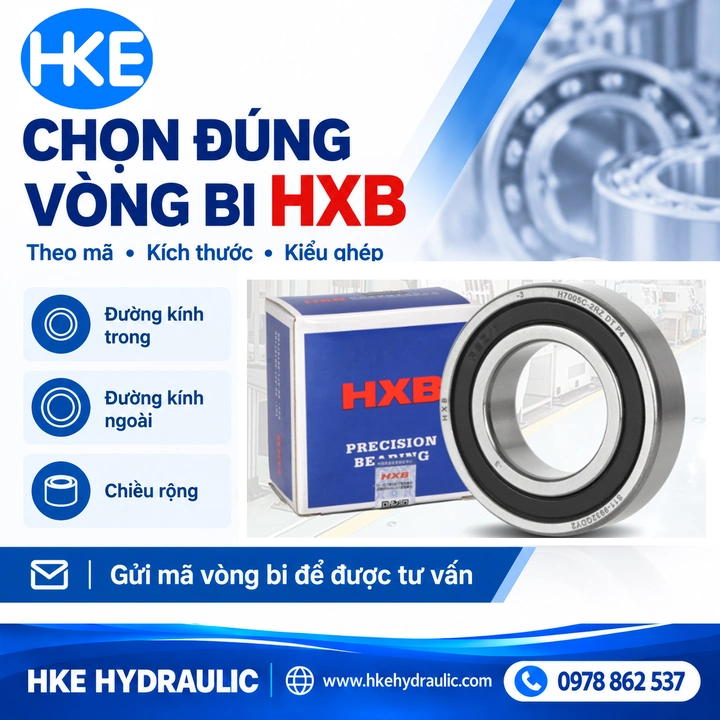

Chọn vòng bi HXB theo mã, kích thước và kiểu ghép

Vòng bi HXB H7007C-2RZ P4 35×62×14 mm – DT/DB

Liên hệ

Vòng bi HXB H7007C-2RZ P4, kích thước 35 × 62 × 14 mm cho một vòng bi.

Vật liệu: gốm; cấu tạo một dãy.
Tốc độ: 24.000 vòng/phút (rpm).
Cấp chính xác: P4; ký hiệu che kín: 2RZ.
Cấu hình: H7007C-2RZ DT P4 hoặc H7007C-2RZ DB P4.

Đơn vị bán: 1 bộ ghép đôi gồm 2 vòng bi. Chọn cấu hình DT hoặc DB theo bộ ổ của máy. Liên hệ 0978 862 537 để báo giá.

SKU: H7007C Danh mục: Vòng bi cao tốc, VÒNG BI Thẻ: Vòng bi cao tốc, Vòng bi HXB, Vòng bi spindle CNC, Vòng bi trục chính

Mô tả
Đánh giá (0)

1. Giới thiệu vòng bi HXB H7007C

Mã sản phẩm H7007C-2RZ DT/DB P4. DT và DB là hai lựa chọn cấu hình ghép, cần xác nhận đúng loại khi đặt hàng. Kích thước trong bảng tính cho một vòng bi.

Bạc đạn HXB H7007C thuộc dòng vòng bi tiếp xúc góc một dãy, loại vòng bi gốm cao tốc 24.000 vòng/phút, có cấp chính xác P4 và ký hiệu che kín 2RZ. Khi lựa chọn cho trục chính hoặc spindle CNC, cần đối chiếu kích thước 35 × 62 × 14 mm và kiểu ghép DT hoặc DB với thiết kế cụm trục.

Vòng bi HXB H7007C có đường kính trong 35 mm, đường kính ngoài 62 mm và chiều rộng 14 mm. Model thuộc nhóm vòng bi tiếp xúc góc, được lựa chọn cho cụm trục chính và spindle CNC theo thiết kế máy.

Khi thay thế, cần kiểm tra mã đầy đủ trên vòng bi hoặc nhãn hộp, bao gồm cấp chính xác, kiểu che kín và cấu hình ghép. HKE Hydraulic tiếp nhận ảnh mã cũ và thông tin cụm trục để đối chiếu trước khi báo giá.

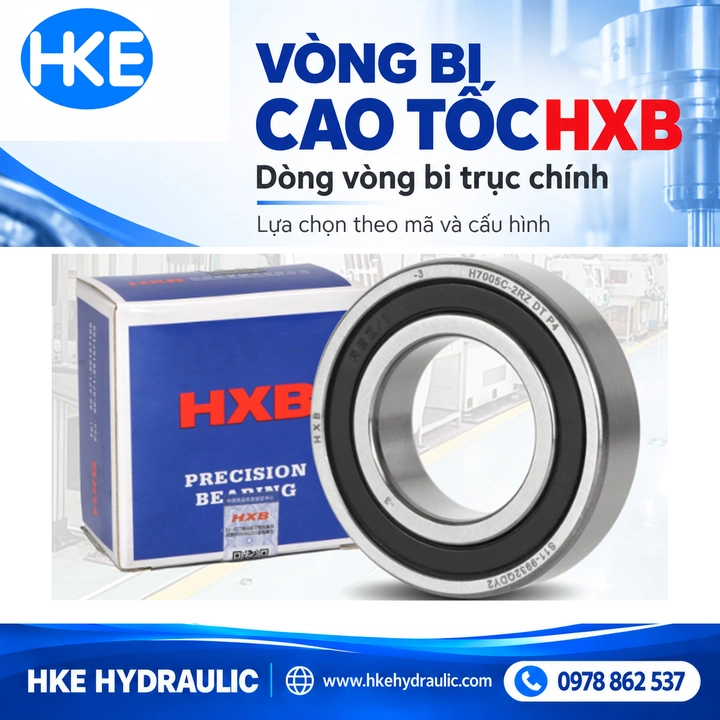

Vòng bi HXB H7007C, đường kính trong 35 mm, ngoài 62 mm, chiều rộng 14 mm — Kích thước 35 × 62 × 14 mm tính cho một vòng bi. Ảnh minh họa sản phẩm.

2. Thông số kỹ thuật vòng bi HXB H7007C

Cách đọc mã: H7007C là mã model; 2RZ là ký hiệu che kín; P4 là cấp chính xác. DT và DB là hai lựa chọn cấu hình ghép. Kích thước 35 × 62 × 14 mm lần lượt là đường kính trong × đường kính ngoài × chiều rộng của một vòng bi.

Thông số	Giá trị
Thương hiệu	HXB
Model cơ bản	H7007C
Đường kính trong — d	35 mm
Đường kính ngoài — D	62 mm
Chiều rộng — B	14 mm cho một vòng bi
Nhóm vòng bi	Tiếp xúc góc
Cấp chính xác, kiểu che kín	P4; ký hiệu che kín 2RZ
Cấu hình ghép, tải đặt trước	Đối chiếu sản phẩm và thiết kế máy
Tốc độ	24.000 vòng/phút (rpm)
Đơn vị bán	1 bộ ghép đôi (2 vòng bi)

Đơn vị bán: 1 bộ gồm 2 vòng bi ghép đôi, lựa chọn DT hoặc DB.

3. Cấu tạo và nguyên lý hoạt động

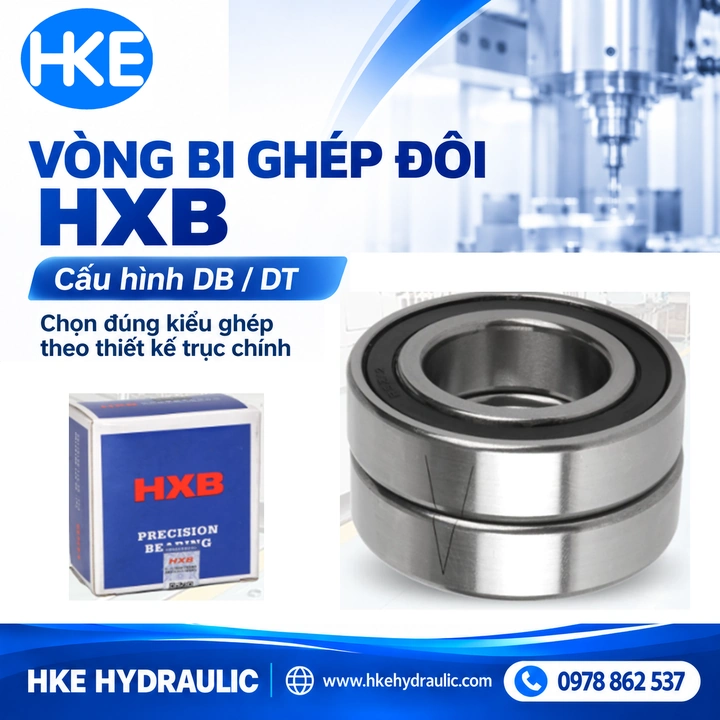

Bộ vòng bi HXB ghép đôi, lựa chọn cấu hình DB hoặc DT cho trục chính CNC — 1 bộ gồm 2 vòng bi ghép đôi. Chọn cấu hình DB hoặc DT theo thiết kế trục chính.

Vòng bi tiếp xúc góc gồm vòng trong, vòng ngoài, viên bi và vòng cách. Kiểu che kín và vật liệu chi tiết phụ thuộc cấu hình thực tế. Tải truyền qua vùng tiếp xúc giữa viên bi và rãnh lăn; thiết kế cho phép tiếp nhận tải hướng kính kết hợp tải dọc trục. Vòng bi một dãy tiếp nhận tải dọc trục theo một chiều.

Kiểu ghép	Đặc điểm
DB — lưng đối lưng	Tiếp nhận tải dọc trục hai chiều; có độ cứng và khả năng chống mômen tốt.
DF — mặt đối mặt	Tiếp nhận tải dọc trục hai chiều; đặc tính chống mômen khác DB.
DT — cùng chiều	Chia sẻ tải theo cùng hướng; cần ổ đối ứng khi có tải dọc trục ngược chiều.

Cấu hình phù hợp phải theo thiết kế cụm trục. Không tự đổi kiểu ghép chỉ vì cùng kích thước.

4. Ứng dụng thực tế

Vòng bi HXB H7007C được xem xét cho nhu cầu thay thế vòng bi trục chính, spindle máy khắc hoặc máy phay CNC có thiết kế phù hợp.

Đối chiếu mã đầy đủ của vòng bi cũ.
Kiểm tra kích thước trục, vỏ và vị trí lắp.
Xác định số lượng, thứ tự và chiều lắp vòng bi.
Kiểm tra tốc độ, tải, bôi trơn và làm mát.

Công suất spindle hoặc tên loại máy chưa đủ để xác định đúng vòng bi.

5. So sánh với vòng bi cùng kích thước

Hai sản phẩm kích thước 35 × 62 × 14 mm chưa chắc thay thế trực tiếp cho nhau.

Tiêu chí	Cần đối chiếu
Mã đầy đủ	Mã cơ bản và hậu tố
Cấp chính xác	Yêu cầu cụm trục
Cấu hình ghép	DB, DF, DT và khả năng phối bộ
Kiểu che kín	Cấu hình bôi trơn
Tải đặt trước	Thiết kế và tài liệu sản phẩm
Tốc độ, tải trọng	So sánh trong cùng điều kiện vận hành

Khi chuyển từ thương hiệu khác sang HXB, cần kiểm tra mã tương đương và thông số trước khi quyết định.

6. Ưu điểm nổi bật

Dễ đối chiếu kích thước: thông số 35 × 62 × 14 mm giúp kiểm tra kích thước cơ bản vị trí lắp.
Lựa chọn theo cấu hình trục: vòng bi tiếp xúc góc có thể bố trí thành bộ phù hợp yêu cầu tải và độ cứng.
Thuận tiện xác định nhu cầu: mã đầy đủ, ảnh sản phẩm và thông tin spindle giúp đối chiếu, báo giá rõ ràng.

Dòng vòng bi gốm cao tốc có tốc độ 24.000 vòng/phút. Hiệu quả sử dụng phụ thuộc cấu hình ghép, lắp ráp và điều kiện vận hành.

7. Lỗi thường gặp khi chọn và thay vòng bi

Vấn đề	Nội dung kiểm tra
Đúng kích thước nhưng sai cấu hình	Mã đầy đủ, cấp chính xác, kiểu ghép
Nhầm số lượng	1 bộ gồm 2 vòng bi ghép đôi
Ghép vòng bi không rõ khả năng phối bộ	Mã bộ ghép và tài liệu
Phát nhiệt, tiếng ồn bất thường	Lắp ráp, bôi trơn, tải đặt trước, tốc độ, làm mát
Rung sau khi thay	Vị trí lắp, độ đồng tâm và chi tiết liên quan

Cần kiểm tra thực tế để xác định nguyên nhân. Khi nhiệt, rung hoặc tiếng ồn tăng bất thường, kiểm tra trước khi tiếp tục vận hành.

8. Lý do chọn HKE Hydraulic

HKE Hydraulic cung cấp thông tin kích thước và tiếp nhận ảnh mã vòng bi cũ để trao đổi về nhu cầu thay thế. Khách hàng gửi ảnh mã khắc, nhãn hộp và thông tin máy để đối chiếu; báo giá xác nhận mã đầy đủ, cấu hình, số lượng và đơn vị bán.

Liên hệ HKE Hydraulic: 0978 862 537. Gửi ảnh vòng bi đang dùng và số lượng cần mua để nhận báo giá.
