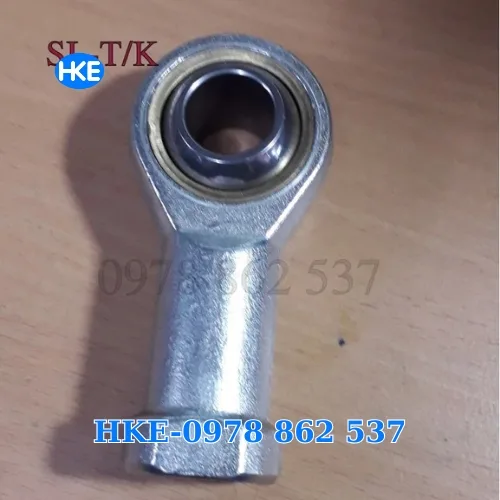

Vòng bi mắt trâu SI16 T/K

Vòng bi mắt trâu SI16 T/K (Rod End Bearing SI16) là loại khớp cầu cơ khí có ren lổ M16, được sử dụng phổ biến trong các cơ cấu liên kết chuyển động. Sản phẩm giúp truyền lực và cho phép các chi tiết máy chuyển động linh hoạt theo nhiều hướng khác nhau.

Loại khớp cầu này thường được dùng trong máy công nghiệp, cơ cấu truyền động, xi lanh thủy lực, cơ cấu lái và các hệ thống cơ khí. Nhờ thiết kế chắc chắn và khả năng chịu tải cao, vòng bi mắt trâu SI16 giúp hệ thống vận hành ổn định và giảm mài mòn cơ khí.

Cấu tạo vòng bi mắt trâu SI16 T/K

Vòng bi mắt trâu SI16 ren phải lỗ M16 có cấu tạo gồm các bộ phận chính sau:

1️⃣ Thân vòng bi (Housing)

Phần thân được gia công từ thép chịu lực, bên ngoài có ren trong M16 để dễ dàng lắp vào các cơ cấu liên kết.

2️⃣ Bi cầu (Spherical Ball)

Phần bi cầu nằm bên trong cho phép chuyển động xoay và nghiêng theo nhiều hướng, giúp giảm ma sát và tránh kẹt cơ cấu.

3️⃣ Lớp lót chống mài mòn

Một số loại vòng bi mắt trâu được trang bị lớp lót chống mài mòn giúp tăng tuổi thọ và giảm ma sát trong quá trình hoạt động.

4️⃣ Lỗ tâm

Phần lỗ trung tâm có đường kính 16 mm, dùng để lắp chốt hoặc bu lông kết nối với các chi tiết cơ khí.

Thông số kỹ thuật vòng bi mắt trâu SI16 T/K

Nguyên lý hoạt động

Vòng bi mắt trâu SI16 hoạt động dựa trên cơ chế bi cầu xoay trong thân vòng bi. Khi lực tác động lên cơ cấu, bi cầu có thể xoay hoặc nghiêng theo nhiều góc khác nhau.

Nhờ cấu trúc này, vòng bi giúp:

• giảm ma sát giữa các chi tiết máy

• bù sai lệch góc giữa các trục

• đảm bảo chuyển động linh hoạt trong cơ cấu cơ khí

Điều này giúp hệ thống máy hoạt động ổn định và giảm nguy cơ hư hỏng.

Ứng dụng của vòng bi mắt trâu SI16

Vòng bi mắt trâu SI16 T/K được sử dụng trong nhiều lĩnh vực như:

• Hệ thống xi lanh thủy lực

• Máy công nghiệp và cơ khí

• Cơ cấu truyền động

• Máy nông nghiệp

• Cơ cấu lái và liên kết cơ khí

Nhờ khả năng chịu lực tốt và chuyển động linh hoạt, sản phẩm phù hợp với nhiều loại thiết bị.

Ưu điểm vòng bi mắt trâu SI16 T/K

✔ Chịu tải trọng cao
✔ Cho phép chuyển động linh hoạt
✔ Dễ lắp đặt với ren ngoài M16
✔ Độ bền cao và tuổi thọ lâu dài
✔ Phù hợp nhiều hệ thống cơ khí

Câu hỏi thường gặp

Vòng bi mắt trâu SI16 dùng ren gì?

Sản phẩm sử dụng ren phải ren trong M16, dễ dàng lắp vào các cơ cấu cơ khí.

Vòng bi mắt trâu SI16 dùng cho thiết bị nào?

Thường dùng trong xi lanh thủy lực, cơ cấu truyền động, máy công nghiệp và thiết bị cơ khí.

SI16 khác gì với SI12 hoặc SI20?

Khác nhau chủ yếu ở đường kính lỗ và kích thước ren, phù hợp với từng tải trọng và cơ cấu máy khác nhau.
