Con trượt tròn LMH16UU mặt bích oval 4 lỗ

1. Giới thiệu con trượt tròn LMH16UU

Con trượt tròn LMH16UU là bạc đạn tuyến tính thân ngắn, mặt bích oval 4 lỗ, dùng cho trục dẫn hướng Ø16 mm. Kích thước dr × D × L là 16 × 28 × 37 mm. Sản phẩm còn được gọi là vòng bi LMH16UU, bạc đạn mặt bích bầu dục hoặc mặt bích cắt hai cạnh.

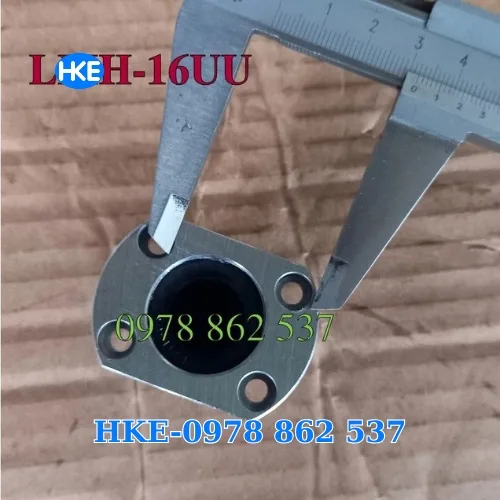

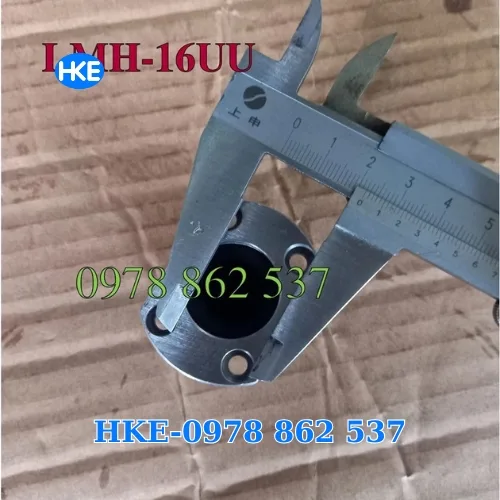

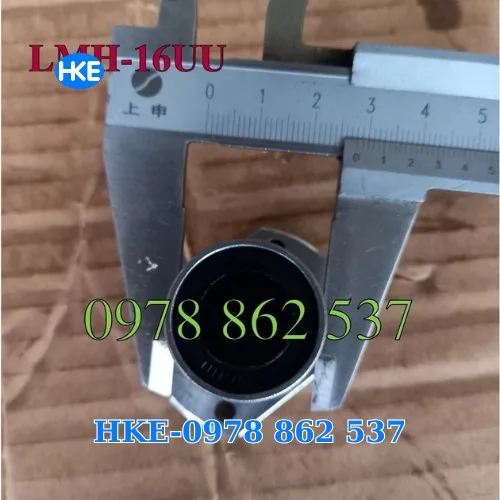

Khi thay bạc trên cụm máy có sẵn, ngoài đường kính trục cần đối chiếu chiều dài thân, kích thước bích và tâm lỗ bắt vít. Với LMH16UU trong ảnh, tâm lỗ A × F là 31 × 22 mm.

2. Thông số kỹ thuật LMH16UU

Kích thước theo ảnh thông số sản phẩm; đơn vị: mm.

3. Cấu tạo và nguyên lý

Bạc đạn tuyến tính sử dụng các dãy bi tuần hoàn để hỗ trợ chuyển động tịnh tiến dọc trục tròn. Mặt bích tạo vị trí bắt vít vào tấm gá; thân bạc được định vị trong cụm lắp. Độ thẳng của trục, độ đồng tâm, bôi trơn và tình trạng bụi bẩn đều ảnh hưởng đến chuyển động.

Bích LMH có hai cạnh phẳng, khác với bích tròn LMF và bích vuông LMK. Có thể tham khảo cách phân loại hình dạng tại tài liệu dòng LMH của THK. Không áp dụng tải trọng của thương hiệu khác cho sản phẩm chỉ vì cùng tên dòng.

4. Ứng dụng và cách lựa chọn

Con trượt tròn LMH16UU có thể được xem xét cho bàn trượt, đồ gá di chuyển, cơ cấu cấp phôi và cụm máy tự động sử dụng trục Ø16 mm. Cần kiểm tra tải, hành trình, tốc độ và môi trường thực tế trước khi chọn cho một máy cụ thể.

Khi đặt hàng thay thế, gửi ảnh bạc cũ và đo đường kính trục, đường kính thân, tổng chiều dài cùng tâm lỗ. Nếu thiết kế mới, cần dữ liệu tải của đúng sản phẩm; không suy ra tải cho phép từ đường kính trục hoặc số lỗ bích.

5. So sánh LMH16UU và LMH20UU

Hai mã không thay trực tiếp cho nhau. LMH20UU cần trục Ø20 mm và vị trí gá khác. Với bản thân dài LUU, phải đối chiếu mã đầy đủ và bản vẽ riêng; không dùng chiều dài của bản UU thân ngắn.

6. Ưu điểm thiết kế mặt bích oval

• Hai cạnh phẳng thuận tiện bố trí trong không gian giới hạn theo một phương.
• Bốn vị trí bắt vít giúp bố trí tấm gá theo kích thước lắp đặt.
• Bảng thông số thể hiện rõ thân, bích và tâm lỗ để đối chiếu mẫu khi thay thế.

7. Lỗi thường gặp khi lắp LMH16UU

Lắp nặng hoặc kẹt: kiểm tra trục xước, lệch đồng tâm, sai kích thước hoặc bạc lắp nghiêng. Không đóng búa trực tiếp vào vòng giữ bi để ép bạc qua trục.

Không khớp tấm gá: đo lại tâm 31 × 22 mm, lỗ xuyên Ø4,5 mm và khoảng trống cho đầu vít. D1 = 48 mm là kích thước bao bích, không phải khoảng cách tâm lỗ.

Chạy có tiếng hoặc nhanh mòn: kiểm tra bụi bẩn, bôi trơn, bề mặt trục và độ song song của các thanh dẫn hướng. Kiểm tra chuyển động toàn hành trình sau khi lắp, trước khi vận hành máy.

8. Tư vấn tại HKE Hydraulic

HKE Hydraulic hỗ trợ đối chiếu mã, kiểu bích và kích thước lắp đặt cho khách hàng tại Quy Nhơn và các khu vực lân cận. Khi yêu cầu báo giá LMH16UU, vui lòng gửi số lượng cần mua, ảnh mẫu hoặc bản vẽ và yêu cầu giao hàng.

Liên hệ 0978 862 537 để được tư vấn lựa chọn, xác nhận tình trạng hàng và báo giá tại thời điểm đặt mua.

9. Câu hỏi thường gặp

LMH16UU dùng cho trục bao nhiêu?

Sản phẩm dùng với trục dẫn hướng đường kính danh nghĩa 16 mm. Cần kiểm tra thêm dung sai và tình trạng bề mặt trục.

LMH16UU có mấy lỗ bắt vít?

Mẫu trên trang có bích oval 4 lỗ xuyên Ø4,5 mm, tâm A × F là 31 × 22 mm.

Có thể thay bằng LMF cùng cỡ trục không?

Cần đối chiếu toàn bộ kích thước trước khi thay. LMF dùng bích tròn, khác hình dạng và có thể khác vị trí bắt vít so với LMH.

Giá con trượt tròn LMH16UU bao nhiêu?

Liên hệ HKE kèm số lượng và yêu cầu sản phẩm để nhận báo giá, xác nhận tình trạng hàng.
