Bộ Nguồn Thủy Lực Bàn Nâng Là Gì? Cấu Tạo, Cách Chọn Và Ứng Dụng Thực Tế
Bộ Nguồn Thủy Lực Bàn Nâng Là Gì?
Bộ nguồn thủy lực bàn nâng (Hydraulic Power Unit – HPU) là cụm thiết bị tạo ra áp suất dầu để vận hành xi lanh hoặc mô tơ thủy lực. Đây là thành phần quan trọng trong các hệ thống bàn nâng, thang nâng, xe nâng, máy ép, máy công nghiệp và nhiều dây chuyền tự động hóa.
Một bộ nguồn thủy lực hoàn chỉnh thường bao gồm mô tơ điện, bơm thủy lực, thùng dầu, van điện từ, van an toàn, lọc dầu và các phụ kiện kết nối. Khi mô tơ hoạt động, bơm hút dầu từ thùng chứa và tạo áp suất để cung cấp lưu lượng dầu cho cơ cấu chấp hành.
Việc lựa chọn đúng bộ nguồn thủy lực giúp hệ thống vận hành ổn định, tiết kiệm điện năng, giảm nhiệt dầu và kéo dài tuổi thọ của toàn bộ thiết bị.
Cấu Tạo Bộ Nguồn Thủy Lực

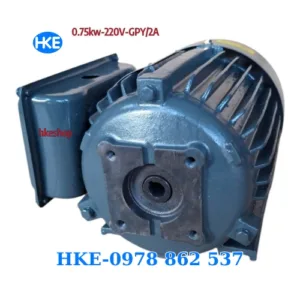

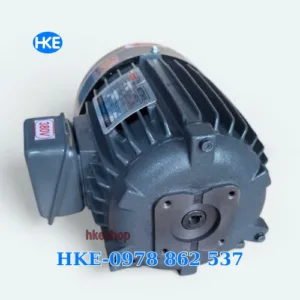

1. Mô tơ điện
Mô tơ điện là nguồn động lực chính, thường sử dụng:
Các mức công suất phổ biến:
- 1HP (0.75kW)
- 2HP (1.5kW)
- 3HP (2.2kW)
- 5HP (4kW)
2. Bơm thủy lực
Bơm có nhiệm vụ tạo lưu lượng dầu.
Các dòng phổ biến:
Lưu lượng càng lớn thì tốc độ nâng càng nhanh.
3. Thùng dầu
Dung tích phổ biến:
- 8L
- 12L
- 16L
- 20L
- 25L
- 40L
- 63L
- 80L
Thùng dầu giúp làm mát và chứa dầu thủy lực trong quá trình vận hành.
4. Van điện từ
Van điện từ điều khiển hướng dòng dầu.
Thông dụng:
- AC220V
- AC380V
- DC12V
- DC24V
5. Van an toàn
Van an toàn giới hạn áp suất làm việc để bảo vệ bơm, xi lanh và toàn bộ hệ thống khỏi quá tải.
6. Đồng hồ áp suất
Đồng hồ giúp theo dõi áp suất dầu, hỗ trợ kiểm tra và bảo trì hệ thống.
Nguyên Lý Hoạt Động
- Mô tơ điện quay.
- Bơm hút dầu từ thùng chứa.
- Dầu được nén tạo áp suất.
- Van điện từ điều khiển hướng dầu.
- Xi lanh hoặc mô tơ thủy lực thực hiện chuyển động.
- Dầu hồi về thùng để tiếp tục chu trình.
Quá trình này diễn ra liên tục và tạo nên chuyển động nâng – hạ hoặc đẩy – kéo trong hệ thống thủy lực.
Phân Loại Bộ Nguồn Thủy Lực
Theo điện áp
- Bộ nguồn thủy lực 220V
- Bộ nguồn thủy lực 380V
Theo công suất
- 1HP
- 2HP
- 3HP
- 5HP
Theo loại bơm
- HGP
- GPY
- VP
- Bơm bánh răng
- Bơm cánh gạt
Theo ứng dụng
- Bàn nâng thủy lực
- Thang nâng hàng
- Máy ép
- Xe nâng
- Máy cắt
- Máy chấn
- Máy ép nhựa
- Máy chế biến gỗ
Cách Chọn Bộ Nguồn Thủy Lực Phù Hợp
Chọn theo tải trọng
Ví dụ:
- 500kg
- 1 tấn
- 2 tấn
- 3 tấn
- 5 tấn
Tải trọng càng lớn thì cần công suất mô tơ và lưu lượng bơm phù hợp.
Chọn theo lưu lượng
Lưu lượng quyết định tốc độ nâng.
Ví dụ:
- GPY-F2R
- GPY-F4R
- GPY-F6R
- GPY-F8R
Lưu lượng lớn giúp bàn nâng hoạt động nhanh hơn.
Chọn theo áp suất
Áp suất phải đủ để thắng tải trọng.
Thông thường:
- 80 bar
- 100 bar
- 140 bar
- 160 bar
- 210 bar
Chọn theo điện áp
- Nhà xưởng có điện 3 pha → chọn 380V.
- Hộ gia đình hoặc xưởng nhỏ → chọn 220V.
Ứng Dụng Thực Tế
Bộ nguồn thủy lực được sử dụng trong:
- Bàn nâng thủy lực.
- Thang nâng hàng.
- Xe nâng.
- Dock Leveler.
- Máy ép thủy lực.
- Máy ép phế liệu.
- Máy ép gạch.
- Máy ép nhựa.
- Máy cắt kim loại.
- Máy chấn tôn.
- Máy chế biến gỗ.
- Dây chuyền tự động hóa.
Ưu Điểm
- Hoạt động ổn định.
- Áp suất cao.
- Độ bền lớn.
- Dễ bảo trì.
- Thay thế linh kiện dễ dàng.
- Tiết kiệm điện.
- Dễ nâng cấp.
- Phù hợp nhiều thiết bị.
Những Lỗi Thường Gặp
Bộ nguồn không lên áp
Nguyên nhân:
- Thiếu dầu.
- Hút gió.
- Hỏng bơm.
Bàn nâng lên chậm
Nguyên nhân:
- Lưu lượng bơm nhỏ.
- Dầu bẩn.
- Mòn bơm.
Dầu quá nóng
Nguyên nhân:
- Thùng dầu nhỏ.
- Áp suất cài đặt quá cao.
- Làm việc liên tục.
Rò rỉ dầu
Nguyên nhân:
- Phớt hỏng.
- Đầu nối lỏng.
- Ống dầu nứt.
Tại Sao Chọn Bộ Nguồn Thủy Lực HKE Hydraulic?
HKE Hydraulic cung cấp nhiều cấu hình bộ nguồn thủy lực từ dân dụng đến công nghiệp, đáp ứng đa dạng yêu cầu về tải trọng, tốc độ và điện áp.
Ưu điểm khi mua tại HKE Hydraulic:
- Tư vấn chọn đúng công suất và lưu lượng.
- Lắp ráp theo yêu cầu.
- Kiểm tra vận hành trước khi giao.
- Linh kiện thay thế luôn sẵn có.
- Hỗ trợ kỹ thuật sau bán hàng.
- Giao hàng toàn quốc.
Câu Hỏi Thường Gặp (FAQ)
Bộ nguồn thủy lực 220V và 380V khác nhau như thế nào?
Bộ nguồn 220V phù hợp với nguồn điện dân dụng, trong khi bộ nguồn 380V sử dụng điện 3 pha, cho hiệu suất cao hơn và phù hợp với hệ thống công nghiệp hoạt động liên tục.
Làm thế nào để chọn đúng công suất mô tơ?
Cần dựa vào tải trọng nâng, áp suất làm việc và lưu lượng yêu cầu. Mô tơ phải đủ công suất để dẫn động bơm mà không bị quá tải.
Bơm HGP và GPY có thể thay thế cho nhau không?
Có thể trong một số trường hợp nếu thông số lưu lượng, áp suất, kích thước lắp và chiều quay tương thích. Tuy nhiên cần kiểm tra kỹ trước khi thay thế.
Bao lâu nên thay dầu thủy lực?
Nên kiểm tra định kỳ và thay dầu sau khoảng 1.000–2.000 giờ vận hành hoặc theo khuyến cáo của nhà sản xuất và điều kiện làm việc thực tế.
