Giới thiệu Cách Chọn Mô Tơ Điện Cho Bơm Thủy Lực

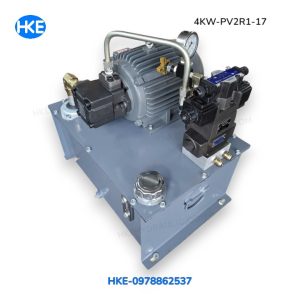

Khi thiết kế hoặc thay thế bộ nguồn thủy lực, một trong những câu hỏi được quan tâm nhiều nhất là làm thế nào để chọn đúng mô tơ điện cho bơm thủy lực.

Mô tơ quá nhỏ có thể quá tải và nóng khi tải bơm vượt khả năng định mức. Mô tơ quá lớn làm tăng chi phí đầu tư và có thể vận hành kém hiệu quả ở tải thấp; điện năng tiêu thụ còn phụ thuộc tải thực, hiệu suất và thời gian chạy, không bằng công suất nhãn nhân thời gian trong mọi trường hợp.

Trong bài viết này, HKE Hydraulic sẽ hướng dẫn bạn cách chọn mô tơ điện cho bơm thủy lực dựa trên áp suất làm việc, lưu lượng dầu, tốc độ quay, điện áp sử dụng và loại bơm, đồng thời cung cấp bảng tra cùng ví dụ thực tế để dễ áp dụng.

Nếu chọn sai mô tơ sẽ dẫn đến:

• Mô tơ quá tải, nhanh nóng và giảm tuổi thọ.
• Bơm không đạt áp suất hoặc lưu lượng yêu cầu.
• Vận hành kém hiệu quả khi công suất và tải thực không phù hợp.
• Hệ thống hoạt động không ổn định.
• Tăng chi phí bảo trì và sửa chữa.

Trong bài viết này, HKE Hydraulic sẽ hướng dẫn cách lựa chọn mô tơ điện phù hợp dựa trên áp suất làm việc, lưu lượng dầu, tốc độ quay và hiệu suất của hệ thống, đồng thời đưa ra các bảng tra và ví dụ thực tế để người dùng dễ áp dụng.

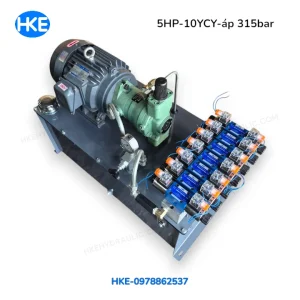

Cách chọn mô tơ điện cho bơm thủy lực theo áp suất

Áp suất là lực trên một đơn vị diện tích. Khi tính công suất bơm, dùng chênh áp giữa cửa đẩy và cửa hút tại điểm làm việc; lưu lượng và chênh áp phải là các giá trị xuất hiện đồng thời.

Đơn vị thường gặp:

• bar
• MPa
• kg/cm²

Quy đổi nhanh:

• 1 MPa = 10 bar
• 1 bar ≈ 1,02 kgf/cm²

Lưu ý: Áp suất làm việc càng cao thì mô tơ cần công suất càng lớn để đảm bảo hệ thống hoạt động ổn định.

Cách chọn mô tơ điện cho bơm thủy lực theo lưu lượng

Lưu lượng là lượng dầu mà bơm cung cấp trong một phút.

Đơn vị:

• Lít/phút (L/min)

Lưu lượng quyết định:

• Tốc độ xi lanh.
• Tốc độ mô tơ thủy lực.
• Năng suất làm việc của hệ thống.

Công suất mô tơ phụ thuộc vào những yếu tố nào?

Không chỉ áp suất hay lưu lượng riêng lẻ, công suất mô tơ còn phụ thuộc vào nhiều yếu tố khác như:

• Lưu lượng dầu (Q).
• Áp suất làm việc (P).
• Hiệu suất hệ thống (η).
• Tốc độ quay của mô tơ.
• Thời gian vận hành liên tục hay gián đoạn.
• Loại bơm thủy lực sử dụng.

Công thức tính công suất mô tơ điện cho bơm thủy lực

Trong đó:

Công suất thủy lực: Ph = Δp × Q / 600 (kW).

Công suất cơ tại trục bơm: Pb = Δp × Q / (600 × ηb). Nếu có tổn thất truyền động, công suất cơ mô tơ cần cấp là Pb/ηtr.

• Δp: chênh áp qua bơm, bar.
• Q: lưu lượng thực tại điểm làm việc, L/phút.
• ηb: hiệu suất tổng của bơm; 0,85 chỉ là giả thiết cho các ví dụ dưới đây.
• ηtr: hiệu suất truyền động từ mô tơ đến bơm.

Công suất kW trên nhãn mô tơ là công suất cơ định mức đầu ra. Công suất điện vào còn phụ thuộc hiệu suất mô tơ. Không chia thêm hiệu suất điện của mô tơ vào phép chọn kW đầu ra rồi tính tổn thất hai lần. Với bơm có đường đặc tính công suất vào, ưu tiên tra tại đúng tốc độ và áp suất; xem ví dụ tính chọn bơm của Parker.

Công suất định mức mô tơ phải đáp ứng công suất cơ cần ở trục bơm và tổn thất truyền động. Mức dự phòng 10–20% chỉ là giả thiết sơ bộ; lựa chọn cuối cùng còn phụ thuộc mô-men khởi động, chu kỳ tải, chế độ S1/S3, nhiệt độ và hướng dẫn hãng.

Ví dụ tính toán chọn mô tơ

Ví dụ 1

Lưu lượng: 20 L/phút

Áp suất: 140 bar

Hiệu suất: 0,85

Kết quả tính toán:

≈ 5,5 kW

Với 20 L/phút, 140 bar và ηb = 0,85, công suất trục bơm ≈ 5,49 kW. Mô tơ 5,5 kW gần sát nhu cầu tính toán, chưa có dự phòng đáng kể. Nếu lấy dự phòng 15%, cần khoảng 6,31 kW; có thể xét cỡ 7,5 kW rồi kiểm tra khởi động và catalog.

Ví dụ 2

Lưu lượng: 40 L/phút

Áp suất: 210 bar

Hiệu suất: 0,85

Kết quả tính toán:

≈ 16,5 kW

Với 40 L/phút, 210 bar và ηb = 0,85, cần khoảng 16,47 kW tại trục bơm. Mô tơ 20 HP (khoảng 14,9 kW) không đủ cho giả thiết này. Cỡ 18,5 kW chỉ có khoảng 12% dự phòng; nếu yêu cầu dự phòng 15%, nhu cầu là 18,94 kW và có thể xét cỡ 22 kW. Phải kiểm tra thêm chế độ khởi động và tải thực tế.

Bảng chọn nhanh công suất mô tơ

Bảng trên giúp người dùng có thể chọn mô tơ điện cho bơm thủy lực nhanh chóng đối với các ứng dụng phổ biến. Tuy nhiên, với những hệ thống có yêu cầu đặc biệt về áp suất hoặc lưu lượng, nên tính toán lại theo công thức để đảm bảo độ chính xác.

Lưu ý: Bảng trên chỉ mang tính tham khảo. Công suất thực tế còn phụ thuộc vào hiệu suất bơm, loại van, tốc độ quay và chế độ vận hành.

Chọn mô tơ cho bơm thuỷ lực theo model bơm

Lưu ý: Bảng chỉ mang tính tham khảo. Công suất thực tế còn phụ thuộc vào áp suất làm việc, tốc độ quay và hiệu suất của hệ thống.

Nên chọn mô tơ 220V hay 380V?

Mô tơ 220V

Ưu điểm

• Dễ lắp đặt.
• Không cần điện 3 pha.
• Chi phí đầu tư thấp.

Phù hợp

• Bộ nguồn thủy lực mini.
• Máy ép nhỏ.
• Xưởng cơ khí gia đình.

Mô tơ 380V

Ưu điểm

• Hiệu suất cao.
• Hoạt động ổn định khi tải lớn.
• Phù hợp vận hành liên tục.

Ứng dụng

• Nhà máy sản xuất.
• Máy ép công nghiệp.
• Dây chuyền tự động.

Nên chọn mô tơ 1450 rpm hay 2900 rpm?

Ở nguồn 50 Hz, đây là các mức tốc độ thường gặp của mô tơ không đồng bộ; tốc độ thực phải đọc trên nhãn. Trước khi đổi tốc độ, kiểm tra giới hạn tốc độ bơm, đường hút và đặc tính công suất.

Q thực ≈ Vg × n × ηv / 1000, với Vg tính bằng cm³/vòng, n tính bằng vòng/phút và ηv là hiệu suất thể tích. Cùng dung tích và hiệu suất gần tương đương, tăng tốc độ từ 1450 lên 2900 có thể làm lưu lượng gần gấp đôi, đồng thời tăng công suất cần ở cùng áp suất.

Khi kiểm tra tốc độ trong cách chọn mô tơ điện cho bơm thủy lực, có thể tính mô-men trục: T = 9550 × P/n (N·m), với P là công suất cơ kW. Không đổi sang mô tơ nhanh hơn chỉ để tăng tốc máy khi chưa kiểm tra bơm và nguồn điện.

Chọn mô tơ điện cho bơm thủy lực, mô tơ cốt âm hay cốt dương?

Mô tơ cốt âm

Ưu điểm

• Thiết kế nhỏ gọn.
• Lắp trực tiếp với khớp nối âm.
• Giảm sai lệch đồng tâm.
• Phổ biến trên bộ nguồn thủy lực mini.

Nhược điểm

• Phải đúng kích thước trục.
• Khó thay khớp nối hơn.

Mô tơ cốt dương

Ưu điểm

• Dễ thay thế.
• Dễ căn chỉnh.
• Phù hợp nhiều loại bơm.

Nhược điểm

• Cần sử dụng khớp nối.
• Chiếm nhiều không gian lắp đặt.

Kinh nghiệm từ HKE Hydraulic: Đối với các bộ nguồn sử dụng bơm VP hoặc GPY, mô tơ cốt âm thường được ưu tiên nhờ khả năng truyền động trực tiếp, giảm rung và tiết kiệm không gian.

Những sai lầm thường gặp khi chọn mô tơ điện

Khi áp dụng cách chọn mô tơ điện cho bơm thủy lực, cần tránh các lỗi sau để hạn chế quá tải và sai kiểu lắp:

• Chọn công suất quá nhỏ khiến mô tơ quá tải.
• Chọn mô tơ quá lớn làm tăng chi phí và có thể giảm hiệu quả khi chạy tải thấp.
• Không tính đến hiệu suất thực tế của bơm.
• Chọn sai tốc độ quay giữa 1450 rpm và 2900 rpm.
• Chọn sai điện áp nguồn (220V hoặc 380V).
• Không kiểm tra kích thước trục và kiểu cốt trước khi lắp đặt.

Cách chọn mô tơ điện cho bơm thủy lực cần kết hợp phép tính với kiểm tra thực tế. Tính đúng điểm làm việc giúp hạn chế quá tải và tránh thay linh kiện không cần thiết.

Vì sao nên mua tại HKE Hydraulic?

HKE Hydraulic tư vấn cách chọn mô tơ điện cho bơm thủy lực cùng phương án lắp ghép cho bộ nguồn.

Khi lựa chọn tại HKE Hydraulic, khách hàng được:

• Tính toán công suất theo lưu lượng và áp suất.
• Tư vấn lựa chọn mô tơ phù hợp với model bơm.
• Kiểm tra kích thước trục, khớp nối và bell housing trước khi giao hàng.
• Hỗ trợ kỹ thuật trong quá trình lắp đặt và vận hành.
• Giao hàng nhanh trên toàn quốc.
• Lưu ý khi chạy liên tục: kiểm tra chế độ S1, điều kiện làm mát và nhiệt độ môi trường theo nhãn/catalog. Dự phòng công suất không thay thế việc kiểm tra khả năng làm việc liên tục.

Câu hỏi thường gặp

Mô tơ 2HP kéo được bơm nào?

Cách chọn mô tơ điện cho bơm thủy lực 2 HP vẫn cần dung tích bơm, áp suất và tốc độ quay. Không thể xác định bơm phù hợp chỉ từ công suất nhãn.

Có nên chọn mô tơ lớn hơn công suất tính toán?

Trong cách chọn mô tơ điện cho bơm thủy lực, mức dự phòng phải phù hợp với tải; không áp một tỷ lệ cho mọi hệ thống. Kiểm tra công suất trục, mô-men khởi động, chu kỳ tải và hướng dẫn hãng trước khi chốt cỡ mô tơ.

Mô tơ 220V có dùng được cho bộ nguồn thủy lực không?

Có, nhưng chỉ phù hợp với các hệ thống công suất nhỏ hoặc nơi không có nguồn điện 3 pha.

Khi thay bơm có cần thay mô tơ không?

Khi thay bơm, cần áp dụng lại cách chọn mô tơ điện cho bơm thủy lực theo lưu lượng, áp suất và tốc độ mới, rồi đối chiếu mô tơ đang có.

HKE Hydraulic có hỗ trợ tính toán công suất không?

Có. Hãy gửi nhãn bơm, nhãn động cơ và điểm làm việc để HKE Hydraulic tư vấn cách chọn mô tơ điện cho bơm thủy lực, đồng thời kiểm tra khớp nối và mặt lắp.

Tính ngược: mô tơ sẵn có kéo được bao nhiêu lưu lượng?

Một cách chọn mô tơ điện cho bơm thủy lực khi tận dụng động cơ sẵn có là tính ngược lưu lượng: Q ≈ 600 × Pm × ηtr × ηb / Δp. Đây là giới hạn theo cân bằng công suất tại một điểm làm việc, chưa phải xác nhận bơm hoặc mô tơ đáp ứng khởi động.

Ví dụ mô tơ 5,5 kW, truyền động coi như không tổn thất và ηb = 0,85: tại 140 bar, Q khoảng 20 L/phút; tại 250 bar, Q khoảng 11,2 L/phút. Các giá trị này chưa có dự phòng. Đạt áp cao khi lưu lượng đã giảm không có nghĩa hệ thống đạt áp đó với lưu lượng tối đa của bơm.

Đủ kW nhưng vẫn khó khởi động: kiểm tra gì?

Cách chọn mô tơ điện cho bơm thủy lực phải tách hai bước: kiểm tra công suất làm việc ổn định và khả năng khởi động. Cần xem mô-men khởi động của mô tơ, tải bơm lúc đóng điện, điện áp thực tế và tình trạng dầu. Không kết luận phải tăng công suất ngay khi máy khó đề.

• Kiểm tra mạch có khởi động dưới tải hay được xả tải theo thiết kế.
• Đọc đúng điện áp, số pha, tần số và sơ đồ đấu dây trên nhãn. Điện áp 220 V không tự xác định đó là mô tơ một pha.
• Đối chiếu chế độ S1/S3, số lần khởi động và chu kỳ tải với tài liệu hãng.
• Việc chọn bảo vệ, dây dẫn và phương án khởi động cần theo dòng nhãn cùng thiết kế điện của máy.

5 thông tin nên gửi trước khi chọn mô tơ thay thế

1. Ảnh rõ nhãn mô tơ và mã bơm đầy đủ.
2. Áp suất cùng lưu lượng tại chế độ tải lớn nhất thực sự xuất hiện.
3. Tốc độ quay, chiều quay theo quy ước của hãng bơm.
4. Điện nguồn, kiểu khởi động và thời gian chạy/nghỉ.
5. Đường kính cốt, then, chiều sâu lắp, gờ định tâm và tâm lỗ mặt bích.

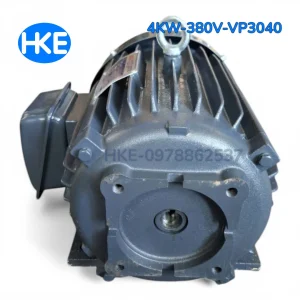

Có thể xem mô tơ 3 pha 5,5 kW cốt âm hoặc mô tơ 4 kW cốt âm cho dòng VP để đối chiếu kiểu lắp. Tên nhóm bơm tương thích về cơ khí không thay thế phép kiểm tra công suất ở áp suất và lưu lượng thực tế.
