Công Tắc Áp Suất Thủy Lực Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động, Cách Chọn Và Ứng Dụng
Giới thiệu
Trong một hệ thống thủy lực hiện đại, việc kiểm soát áp suất là yếu tố quyết định đến hiệu suất làm việc, độ an toàn và tuổi thọ của thiết bị. Nếu áp suất vượt quá giới hạn cho phép hoặc không được giám sát đúng cách, bơm, van, xi lanh và các linh kiện khác có thể bị hư hỏng nghiêm trọng.
Công tắc áp suất thủy lực (Hydraulic Pressure Switch) là thiết bị giúp giám sát áp suất dầu và tự động đóng hoặc ngắt tiếp điểm điện khi áp suất đạt đến giá trị đã cài đặt. Thiết bị này được sử dụng rộng rãi trong máy ép thủy lực, máy CNC, trạm nguồn thủy lực, hệ thống nâng hạ, dây chuyền tự động hóa và nhiều ứng dụng công nghiệp khác.
Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, cách lựa chọn, lắp đặt và sử dụng công tắc áp suất hiệu quả.
Công tắc áp suất thủy lực là gì?
Công tắc áp suất thủy lực là thiết bị chuyển đổi tín hiệu áp suất của dầu thành tín hiệu điện ON/OFF. Khi áp suất đạt đến giá trị cài đặt, tiếp điểm điện sẽ thay đổi trạng thái để điều khiển bơm, van điện từ, còi cảnh báo hoặc gửi tín hiệu về PLC.
Khác với cảm biến áp suất (Pressure Transmitter) chỉ truyền tín hiệu analog, công tắc áp suất hoạt động theo nguyên lý đóng/ngắt tiếp điểm nên có cấu tạo đơn giản, độ bền cao và chi phí đầu tư thấp.

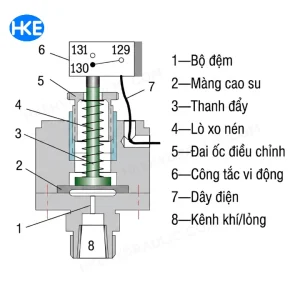

Cấu tạo của công tắc áp suất thủy lực
Một công tắc áp suất cơ khí thường gồm các bộ phận sau:
- Thân van bằng thép hoặc hợp kim.
- Ren kết nối với đường dầu (PT1/4, PT3/8, PT1/2…).
- Màng cảm biến hoặc piston chịu áp.
- Lò xo điều chỉnh áp suất.
- Núm xoay cài đặt áp suất.
- Cụm tiếp điểm điện (NO/NC).
- Giắc cắm điện chuẩn DIN.
Mỗi bộ phận đều có vai trò riêng, đảm bảo thiết bị hoạt động ổn định trong môi trường áp suất cao.

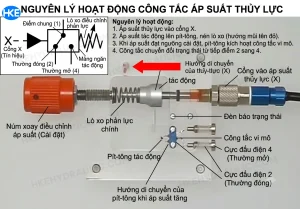

Nguyên lý hoạt động
Khi dầu thủy lực tạo áp lực lên màng cảm biến hoặc piston, lực này sẽ tác động lên lò xo bên trong.
- Khi áp suất chưa đạt giá trị cài đặt, tiếp điểm giữ nguyên trạng thái.
- Khi áp suất đạt hoặc vượt giá trị cài đặt, tiếp điểm sẽ đóng hoặc ngắt.
- Khi áp suất giảm xuống dưới ngưỡng hồi, tiếp điểm trở về trạng thái ban đầu.
Nhờ cơ chế này, hệ thống có thể tự động:
- Khởi động hoặc dừng bơm.
- Điều khiển van điện từ.
- Kích hoạt còi hoặc đèn cảnh báo.
- Gửi tín hiệu về PLC.
Các loại công tắc áp suất thủy lực
Công tắc áp suất cơ
Ưu điểm:
- Giá thành thấp.
- Độ bền cao.
- Dễ lắp đặt.
- Ít hỏng hóc.
Phù hợp với hầu hết hệ thống thủy lực công nghiệp.
Công tắc áp suất điện tử
Ưu điểm:
- Độ chính xác cao.
- Có màn hình hiển thị.
- Điều chỉnh dễ dàng.
- Kết nối PLC thuận tiện.
Thường sử dụng trong dây chuyền tự động hóa hoặc hệ thống yêu cầu độ chính xác cao.
Cách chọn công tắc áp suất phù hợp
Để lựa chọn đúng thiết bị, cần xem xét các yếu tố sau:
Dải áp suất làm việc
Đây là tiêu chí quan trọng nhất. Không nên chọn model có dải áp quá lớn hoặc quá nhỏ so với áp suất thực tế.
Áp suất tối đa
Áp suất cực đại của hệ thống không được vượt quá giới hạn cho phép của thiết bị.
Kiểu ren
Các chuẩn phổ biến:
- PT1/4
- PT3/8
- PT1/2
- NPT
Cần chọn đúng chuẩn ren để tránh rò rỉ dầu.
Tiếp điểm điện
Thông dụng nhất là:
- AC250V – 3A
- AC125V
- DC24V
Phải phù hợp với mạch điều khiển.
So sánh các model JCS Series
HKE Hydraulic hiện cung cấp nhiều model công tắc áp suất JCS phù hợp với từng dải áp suất khác nhau.
| Model | Dải điều chỉnh | Áp suất tối đa | Ren |
|---|---|---|---|
| JCS-02H | 60–350 kg/cm² | 400 kg/cm² | PT1/4 |
| JCS-02N | 30–210 kg/cm² | 250 kg/cm² | PT1/4 |
| JCS-02NL | 15–60 kg/cm² | 160 kg/cm² | PT1/4 |
| JCS-02NLL | 5–60 kg/cm² | 70 kg/cm² | PT1/4 |
Xem chi tiết từng model:

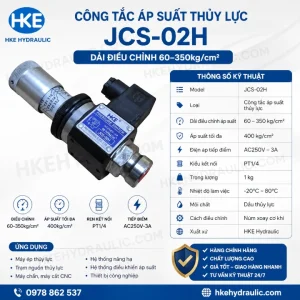

- Công tắc áp suất thủy lực JCS-02H

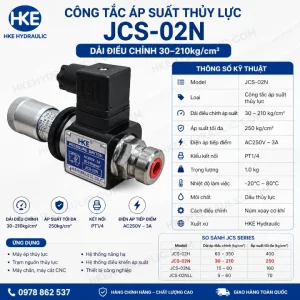

- Công tắc áp suất thủy lực JCS-02N

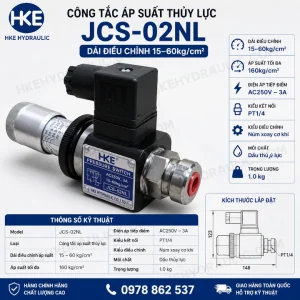

- Công tắc áp suất thủy lực JCS-02NL

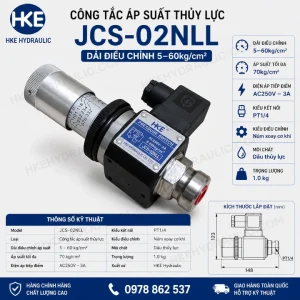

- Công tắc áp suất thủy lực JCS-02NLL
Hướng dẫn lắp đặt
Khi lắp đặt cần lưu ý:
- Chọn đúng chuẩn ren.
- Sử dụng băng tan hoặc keo làm kín ren.
- Không siết quá lực.
- Đấu dây đúng sơ đồ của nhà sản xuất.
- Kiểm tra rò rỉ sau khi hoàn thành.
Cách cài đặt áp suất
- Khởi động hệ thống.
- Theo dõi đồng hồ áp suất.
- Xoay núm điều chỉnh đến giá trị mong muốn.
- Kiểm tra hoạt động của tiếp điểm.
- Chạy thử nhiều chu kỳ để xác nhận độ ổn định.
Những lỗi thường gặp
Không đóng tiếp điểm
Nguyên nhân:
- Áp suất chưa đạt.
- Tiếp điểm bị hỏng.
- Đấu dây sai.
Báo áp sai
Có thể do:
- Đồng hồ áp suất không chính xác.
- Điều chỉnh sai.
- Lò xo bị mòn.
Rò rỉ dầu
Nguyên nhân:
- Hỏng gioăng.
- Siết ren chưa đúng.
- Ren không tương thích.
Ứng dụng
Công tắc áp suất được sử dụng trong:
- Máy ép thủy lực.
- Máy chấn CNC.
- Máy cắt CNC.
- Trạm nguồn thủy lực.
- Máy nâng hạ.
- Máy đúc.
- Thiết bị tự động hóa.
- Dây chuyền sản xuất.
- Thiết bị kiểm tra áp suất.
Vì sao nên chọn HKE Hydraulic?
HKE Hydraulic là đơn vị chuyên cung cấp thiết bị thủy lực công nghiệp với nhiều năm kinh nghiệm. Chúng tôi cung cấp đầy đủ các dòng công tắc áp suất thủy lực, van thủy lực, bơm thủy lực, đồng hồ áp suất và bộ nguồn thủy lực.
Khi mua hàng tại HKE Hydraulic, khách hàng nhận được:
- Tư vấn lựa chọn đúng model theo áp suất làm việc.
- Sản phẩm kiểm tra trước khi giao.
- Hỗ trợ kỹ thuật lắp đặt và vận hành.
- Giao hàng nhanh trên toàn quốc.
- Chính sách bảo hành rõ ràng.
- Hỗ trợ sau bán hàng tận tâm.
Câu hỏi thường gặp
Công tắc áp suất thủy lực dùng để làm gì?
Thiết bị dùng để giám sát áp suất và đóng/ngắt tín hiệu điện khi áp suất đạt giá trị cài đặt.
Nên chọn công tắc áp suất hay cảm biến áp suất?
Nếu chỉ cần tín hiệu ON/OFF để điều khiển, công tắc áp suất là lựa chọn phù hợp và tiết kiệm chi phí. Nếu cần đo áp suất liên tục và truyền tín hiệu analog về PLC, nên sử dụng cảm biến áp suất.
Ren PT1/4 có phổ biến không?
Đây là chuẩn ren được sử dụng rất phổ biến trên các trạm nguồn và thiết bị thủy lực công nghiệp.
Làm sao chọn đúng model?
Cần dựa trên dải áp suất làm việc, áp suất tối đa của hệ thống, chuẩn ren và điện áp tiếp điểm. Nếu chưa chắc chắn, HKE Hydraulic có thể hỗ trợ tư vấn.
Công tắc áp suất có cần bảo trì không?
Nên kiểm tra định kỳ độ kín của ren, tình trạng tiếp điểm và hiệu chỉnh áp suất để đảm bảo thiết bị hoạt động ổn định.
