Giới thiệu bạc đạn tuyến tính LM12UU

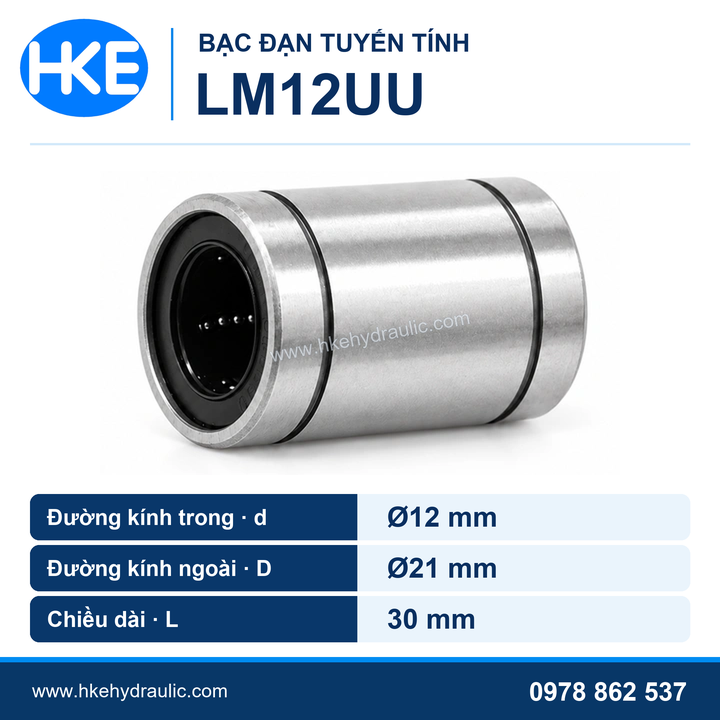

Bạc đạn tuyến tính LM12UU là bạc bi trượt dạng trụ kín cho trục dẫn hướng Ø12 mm. Kích thước: d × D × L = 12 × 21 × 30 mm (đường kính trong × đường kính ngoài × chiều dài). Loại bạc rời này được lắp vào gối hoặc lỗ gá phù hợp để tạo chuyển động thẳng trên trục tròn.
Thông số kỹ thuật bạc đạn tuyến tính LM12UU
Đối chiếu các kích thước dưới đây với bạc cũ và vị trí lắp trên máy.
| Thông số | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | LM12UU |
| Kiểu | Bạc tuyến tính dạng trụ kín, không mặt bích |
| Đường kính trong d | Ø12 mm |
| Đường kính ngoài D | Ø21 mm |
| Chiều dài L | 30 mm |
| Trục dẫn hướng danh nghĩa | Ø12 mm |
Cấu tạo và nguyên lý hoạt động
Bạc có vỏ dạng trụ, các dãy bi tuần hoàn bên trong và chi tiết chắn bụi ở hai đầu. Khi gối mang bạc chạy dọc trục Ø12 mm, bi lăn tại vùng tiếp xúc rồi quay lại theo rãnh hồi, giúp cụm chuyển động tuyến tính. Trục cần đủ thẳng, sạch và được bôi trơn phù hợp với môi trường sử dụng.
Ứng dụng thực tế
Bạc đạn tuyến tính LM12UU phù hợp với cơ cấu bàn trượt, đồ gá, máy CNC nhỏ, máy in 3D và cụm tự động hóa dùng trục tròn Ø12 mm khi tải và kết cấu gá đáp ứng yêu cầu. Lắp bạc trong gối phù hợp, căn thẳng hai trục và kiểm tra hành trình trước khi vận hành.
So sánh LM12UU với LM12UU-OP
Loại thân kín không có khe dọc; loại hở có khe để phù hợp với kết cấu trục đỡ.
| Tiêu chí | LM12UU dạng kín | LM12UU-OP dạng hở |
|---|---|---|
| Thân bạc | Trụ kín, không có khe dọc | Có khe dọc dọc theo thân |
| Kiểu trục | Trục tròn không bị thanh đỡ đi qua lòng bạc | Có thể bố trí với trục có thanh đỡ liên tục nếu gối và thanh đỡ tương thích |
| Kích thước d × D × L | 12 × 21 × 30 mm | 12 × 21 × 30 mm; vẫn phải đối chiếu kiểu gối |
Cùng kích thước danh nghĩa không có nghĩa hai kiểu bạc lắp thay trực tiếp cho nhau; hãy kiểm tra khe hở của gối và cách đỡ trục.
Ưu điểm nổi bật
- Kích thước 12 × 21 × 30 mm được ghi rõ để đối chiếu bạc cũ.
- Cơ cấu bi tuần hoàn hỗ trợ chuyển động thẳng khi lắp đúng và bôi trơn phù hợp.
- Thân bạc rời cho phép lựa chọn gối lắp theo thiết kế cụm máy.
Lỗi thường gặp và cách kiểm tra
Nếu cụm dẫn hướng trượt không đều, kiểm tra đồng thời bạc, trục và gối lắp.
Trượt nặng: vệ sinh trục, kiểm tra bôi trơn, vết xước và gối lệch tâm. Rơ hoặc kêu: kiểm tra mòn trục, bạc và lỗ gá. Kẹt ở một vị trí: kiểm tra độ thẳng trục và sự đồng trục của nhiều gối. Khi lắp không gõ trực tiếp lên phớt hoặc bi.
Cách chọn đúng bạc và gối lắp
Để chọn đúng LM12UU, gửi ảnh bạc cũ, đo trục Ø12 mm, ngoài bạc Ø21 mm và chiều dài 30 mm, đồng thời cho biết máy dùng trục có thanh đỡ hay không. Xem bạc tuyến tính hở LM12UU-OP, bạc đạn tuyến tính LM10UU phi 10 và danh mục bi trượt tròn.
Câu hỏi thường gặp
LM12UU dùng cho trục đường kính bao nhiêu?
Bạc dùng cho trục dẫn hướng tròn danh nghĩa Ø12 mm; cần kiểm tra dung sai và tình trạng trục khi lắp.
Bạc có kích thước bao nhiêu?
Đường kính trong Ø12 mm, ngoài Ø21 mm, chiều dài 30 mm.
LM12UU và LM12UU-OP khác nhau thế nào?
LM12UU có thân kín, còn LM12UU-OP có khe dọc cho bố trí trục có thanh đỡ phù hợp. Hãy đối chiếu kiểu bạc và gối cũ trước khi thay.
