Bạc đạn tuyến tính LM8UU phi 8, 8×15×24 mm

Giới thiệu bạc đạn tuyến tính LM8UU

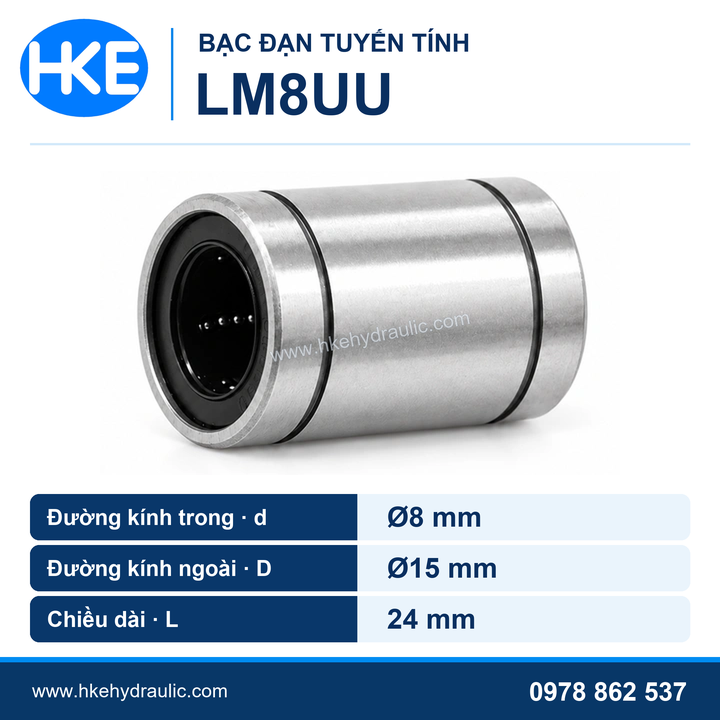

Bạc đạn tuyến tính LM8UU là bạc bi trượt dạng trụ kín dành cho trục dẫn hướng tròn Ø8 mm. Kích thước: d × D × L = 8 × 15 × 24 mm (đường kính trong × đường kính ngoài × chiều dài). Bạc được đặt trong gối hoặc lỗ gá tương thích để tạo chuyển động thẳng trên trục.

Thông số kỹ thuật

Khi tìm bạc đạn tuyến tính LM8UU để thay thế, hãy đối chiếu đủ ba kích thước trong bảng.

Cấu tạo và nguyên lý hoạt động

Thân bạc dạng trụ bao quanh bộ phận dẫn bi tuần hoàn; hai đầu có chi tiết chắn bụi theo kết cấu UU. Khi gối trượt dọc trục Ø8 mm, bi lăn trong vùng tiếp xúc rồi trở lại theo rãnh hồi. Trục thẳng, sạch và được bôi trơn phù hợp sẽ giúp chuyển động đều hơn. Đừng gõ vào phớt hoặc dãy bi khi ép bạc vào gối.

Ứng dụng thực tế

Bạc đạn tuyến tính LM8UU có thể dùng trong bàn trượt nhỏ, cơ cấu dẫn hướng của máy in 3D, đồ gá và thiết bị tự động hóa sử dụng trục tròn Ø8 mm. Tùy máy, một hoặc nhiều bạc được lắp trong gối để dẫn hướng cho bàn chạy. Cần căn đồng trục các gối, kiểm tra tải và toàn bộ hành trình trước khi vận hành.

So sánh với bạc hở và bạc có gối

Cùng đường kính trong chưa đủ để thay trực tiếp. Hãy xem đường kính ngoài, chiều dài, kiểu thân bạc và không gian lắp đặt.

Ưu điểm nổi bật

• Thông số 8 × 15 × 24 mm rõ ràng để đối chiếu bạc cũ.
• Cơ cấu bi tuần hoàn hỗ trợ chuyển động thẳng khi trục, gối và bôi trơn phù hợp.
• Thân bạc rời thuận tiện cho các thiết kế gối gá khác nhau.

Lỗi thường gặp và cách kiểm tra

Trượt nặng: xem trục có bám bụi, xước hoặc thiếu bôi trơn không. Rơ và phát tiếng kêu: kiểm tra mòn trục, bạc và lỗ gá. Kẹt theo đoạn: đo độ thẳng trục và căn lại gối. Nếu thay nhiều bạc cùng lúc, thử trượt từng gối trước khi siết cố định toàn bộ cơ cấu.

Chọn đúng bạc tại HKE Hydraulic

Để đặt bạc đạn tuyến tính LM8UU, hãy gửi ảnh bạc cũ và số đo trục Ø8 mm, ngoài bạc Ø15 mm, chiều dài 24 mm. Nếu trục có thanh đỡ liên tục hoặc máy dùng gối định hình, cung cấp thêm ảnh cụm gá để đối chiếu. Không suy ra tải trọng làm việc chỉ từ kích thước Ø8 mm.

Câu hỏi thường gặp

LM8UU dùng cho trục bao nhiêu?

Đường kính trong danh nghĩa là Ø8 mm. Kiểm tra trục và dung sai lắp ghép thực tế trước khi sử dụng.

Kích thước d × D × L là bao nhiêu?

Đường kính trong 8 mm, đường kính ngoài 15 mm, chiều dài 24 mm.

Bạc dạng kín có dùng với trục đỡ liên tục không?

Thân bạc kín không có khe cho thanh đỡ đi qua. Trong bố trí đó, cần đối chiếu bạc dạng hở và gối lắp tương thích.
