Con trượt tròn kín SCS8UU

Con trượt tròn kín SCS8UU là cụm bạc đạn tuyến tính có gối, dùng cho trục tròn Ø8 mm. Kích thước thân dài 30 × rộng 34 × cao 22 mm, cao tâm 11 mm và tâm lỗ 24 × 18 mm. Các kích thước dưới đây được đối chiếu trực tiếp với ảnh kỹ thuật HKE.

1. Con trượt tròn kín SCS8UU: kiểm tra đúng phần gá

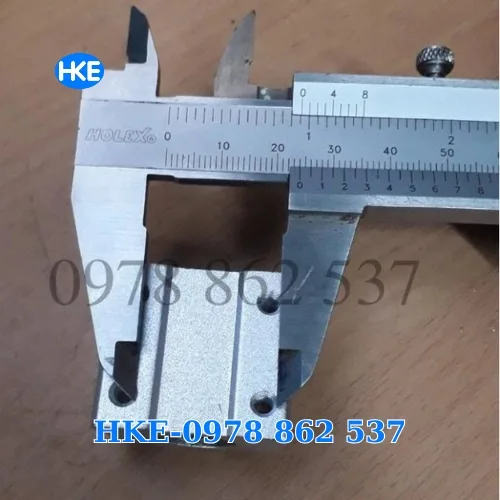

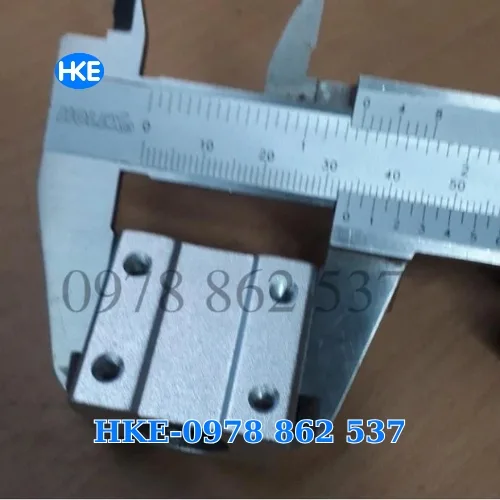

Khi thay gối trượt trên trục Ø8 mm, không nên chỉ nhìn đường kính lỗ. Thân gối rộng 34 mm, dài 30 mm và cao tâm 11 mm phải tương thích với mặt gá hiện có. Đặc biệt, tâm lỗ 24 × 18 mm quyết định vị trí bắt vít.

Phần gối tạo vị trí bắt vít lên cụm máy, còn bạc đạn bên trong dẫn chuyển động dọc trục. Đây là cụm có vỏ gá, khác với bạc đạn LM rời cần lắp vào một gối phù hợp. Tên gọi “kín” mô tả kiểu bạc đạn; không đồng nghĩa với khả năng chống nước hoặc chống bụi tuyệt đối.

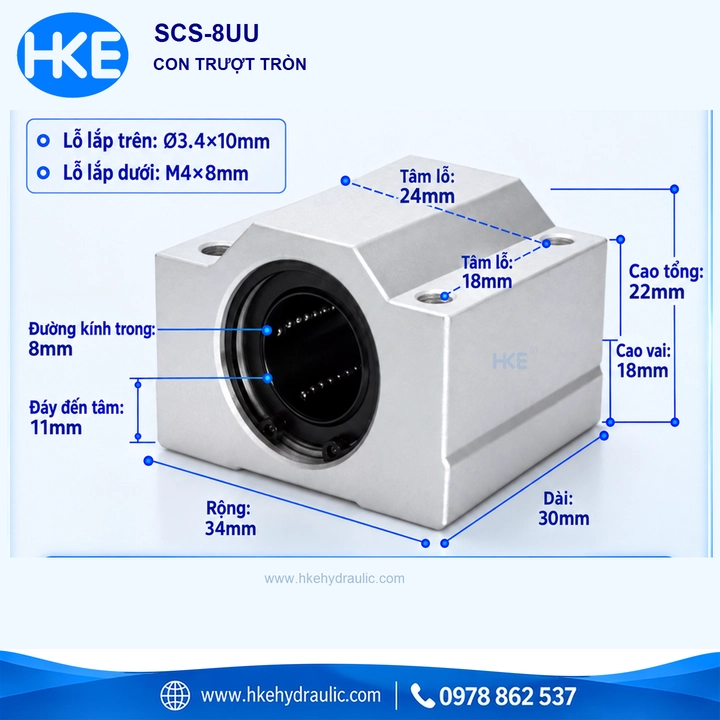

2. Bảng thông số SCS8UU

Hai dòng lỗ lắp được giữ theo cách ghi trên ảnh: lỗ phía trên và ren phía dưới. Không đọc Ø3,4 thành ren M3,4, cũng không hiểu M4 × 8 là bu lông dài tổng cộng 8 mm. Khi chọn vít, cần tính thêm chiều dày tấm gá và kiểm tra chiều sâu ăn ren thực tế.

3. Ba phép đo trước khi mua thay thế

Để chọn con trượt tròn kín scs8uu, nên kiểm tra mẫu cũ theo thứ tự sau:

1. Đo trục: xác nhận đường kính danh nghĩa Ø8 mm; không dùng đường kính ngoài của gối thay cho đường kính trục.

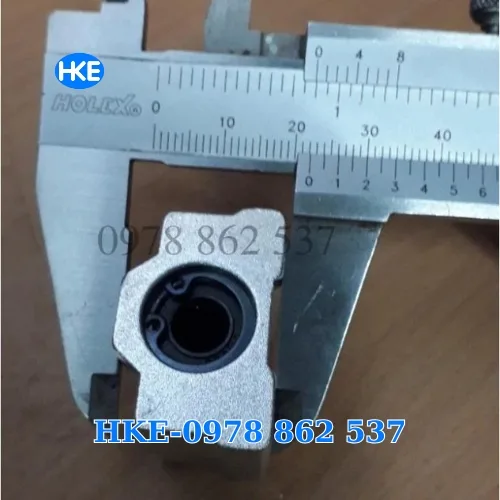

2. Đo cao tâm: đối chiếu 11 mm từ đáy đến tâm lỗ. Cao tổng 22 mm và cao vai 18 mm là hai kích thước khác.

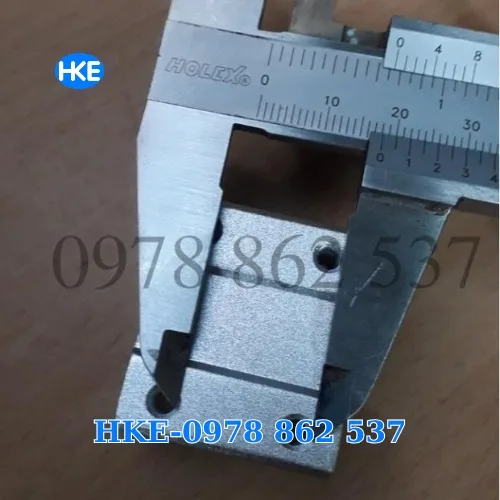

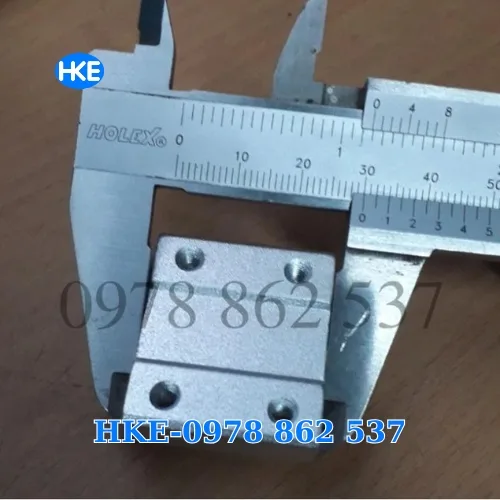

3. Đo tâm bắt vít: xác nhận 24 × 18 mm giữa các tâm lỗ, không đo từ mép ngoài lỗ này đến mép ngoài lỗ kia.

Cuối cùng, kiểm tra khoảng trống cho thân gối và đầu vít trên toàn hành trình. Nếu lắp nhiều gối trên một cụm, cần đối chiếu cả cao tâm và vị trí gá của các gối còn lại.

4. Phân biệt SCS6UU, SCS8UU và bản dài

So với bản trục 6 mm, bản trục 8 mm rộng hơn 4 mm, dài hơn 5 mm và cao tâm tăng 2 mm. Những chênh lệch này cần được tính vào thiết kế, không bù bằng việc siết ép gối lệch tâm.

Trang này mô tả bản tiêu chuẩn/ngắn. Nếu mẫu cũ ghi LUU, cần đối chiếu bản vẽ của bản dài; không dùng chiều dài 30 mm để đại diện cho cả hai phiên bản. Hậu tố và kết cấu cụ thể phải được xác nhận theo mã hàng thực tế.

5. Lắp đặt và sử dụng cụm dẫn hướng

Khi lắp con trượt tròn kín scs8uu, giữ trục thẳng tâm và tránh tác động trực tiếp vào phớt hoặc bộ phận giữ bi. Làm sạch mặt gá, kiểm tra bề mặt trục và chạy thử chậm sau khi lắp. Nếu lực trượt tăng rõ sau khi siết vít, nên kiểm tra lại căn chỉnh.

Tham khảo nguyên tắc lắp cụm bạc đạn có gối trong hướng dẫn linear bushing của THK. Tài liệu này dùng tham khảo phương pháp, không xác định xuất xứ hoặc tải trọng cho sản phẩm trên trang.

Với máy mới, cần chọn theo tải, hướng lực, hành trình và môi trường làm việc. Bảng kích thước không thay cho bảng tải cho phép. Thực hiện bôi trơn theo hướng dẫn của nhà sản xuất và điều kiện vận hành; không coi cụm bi lăn là loại bạc đồng tự bôi trơn.

6. Câu hỏi thường gặp

SCS8UU dùng trục bao nhiêu?

Sản phẩm dùng trục danh nghĩa Ø8 mm. Khi lắp thay, kiểm tra thêm kích thước thân và mặt gá, không chỉ đường kính trục.

Cao tâm có phải là cao tổng không?

Không. Với mã này, đáy đến tâm trục là 11 mm, còn cao tổng thân là 22 mm. Hai thông số phục vụ hai bước kiểm tra khác nhau.

Có thể chọn vít chỉ từ ký hiệu M4 × 8 không?

Cần xem thêm chiều dày tấm gá và hướng bắt vít. Ký hiệu trong ảnh mô tả phần ren của gối, không phải chiều dài bu lông hoàn chỉnh cho mọi cách lắp.

7. Tư vấn chọn mã và báo giá tại HKE Hydraulic

Khi cần báo giá con trượt tròn kín scs8uu, gửi mã, số lượng, ảnh vị trí lắp và các kích thước đã đo. HKE Hydraulic hỗ trợ đối chiếu mẫu qua số 0978 862 537; giá và tình trạng hàng xác nhận theo yêu cầu thực tế.

Xem thêm danh mục bi trượt tròn, hướng dẫn phân loại và chọn vòng bi trượt tròn hoặc SCS10UU cho trục Ø10 mm để đối chiếu dòng sản phẩm phù hợp.
