Giới thiệu bạc đạn tuyến tính LM20UU

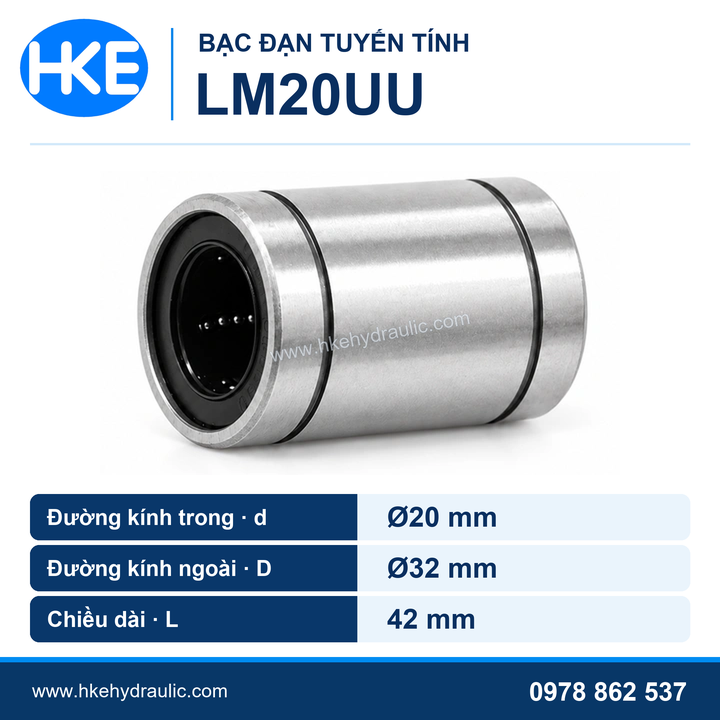

Bạc đạn tuyến tính LM20UU là bạc trượt bi thân trụ kín dùng với trục dẫn hướng tròn Ø20 mm. Kích thước d × D × L = 20 × 32 × 42 mm lần lượt là đường kính trong, đường kính ngoài và chiều dài. Chỉ trùng đường kính trục chưa đủ để thay bạc: cần xác nhận lỗ gối có nhận thân Ø32 mm và còn đủ chiều dài lắp 42 mm.
Thông số kỹ thuật
Đối chiếu kích thước LM20UU với trục và gối lắp:
| Thông số | Thông số kỹ thuật |
|---|---|
| Mã | LM20UU |
| Kiểu bạc | Thân trụ kín, không mặt bích |
| Đường kính trong d | Ø20 mm |
| Đường kính ngoài D | Ø32 mm |
| Chiều dài L | 42 mm |
| Trục dẫn hướng danh nghĩa | Ø20 mm |
Cấu tạo và nguyên lý hoạt động
Bạc có thân hình trụ, các dãy bi tuần hoàn trong vòng cách và chi tiết chắn bụi ở hai đầu. Khi bàn chạy chuyển động dọc trục Ø20 mm, bi lăn trong vùng tiếp xúc với trục rồi hồi về bên trong thân bạc. Dạng dẫn hướng này cần trục phù hợp, sạch, thẳng và được bôi trơn theo điều kiện làm việc; chi tiết chắn bụi không có nghĩa bạc dùng được trong môi trường bụi mà không bảo dưỡng.
Ứng dụng thực tế
Bạc đạn tuyến tính LM20UU dùng trong cụm bàn trượt, đồ gá, máy CNC, máy cắt và thiết bị tự động hóa có trục tròn Ø20 mm khi tải và gối lắp phù hợp. Với bàn trượt dùng hai trục song song, nên lắp thử một bên và đẩy hết hành trình trước khi siết cả hai bên. Cách kiểm tra này giúp phát hiện hai trục không song song hoặc gối lệch vị trí từ sớm.
So sánh bạc kín với bạc hở phi 20
| Vị trí cần đối chiếu | LM20UU thân kín | LM20UU-OP thân hở |
|---|---|---|
| Thân bạc | Liền vòng, không có khe dọc | Có khe dọc chạy theo chiều dài thân |
| Bố trí trục | Trục tròn không có thanh đỡ đi qua bạc | Bố trí với thanh đỡ liên tục và gối tương thích |
| Kích thước d × D × L | 20 × 32 × 42 mm | 20 × 32 × 42 mm; vẫn cần kiểm tra kiểu thân và hướng khe |
Nếu đang thay loại hở, không chọn bạc kín chỉ vì ba kích thước danh nghĩa trùng nhau. Hãy nhìn phần dưới thân bạc và kết cấu đỡ trục trước khi đặt hàng.
Ưu điểm nổi bật
- Kích thước 20 × 32 × 42 mm rõ để đo đối chiếu khi bảo trì.
- Thân trụ rời cho phép chọn gối lắp phù hợp với cấu hình máy.
- Cơ cấu bi tuần hoàn hỗ trợ chuyển động thẳng khi trục, gối và bôi trơn được chuẩn bị đúng.
Lỗi thường gặp
Trượt nặng ngay sau khi thay: kiểm tra lỗ gối ép méo bạc, trục xước hoặc hai gối lệch đồng tâm. Kẹt ở cuối hành trình: xem lại độ thẳng và song song của trục. Rơ và kêu: kiểm tra độ mòn trục, bạc và độ lỏng trong gối. Khi lắp không gõ trực tiếp lên phớt hoặc vòng bi bên trong.
Vì sao chọn HKE Hydraulic?
HKE hỗ trợ đối chiếu ảnh bạc cũ, đường kính trục Ø20 mm, đường kính ngoài bạc Ø32 mm và chiều dài 42 mm. Với máy đang chạy, hãy chụp cả cụm trục và gối để phân biệt bạc kín, bạc hở và bạc đã nằm trong vỏ gá. Chọn đúng bạc đạn tuyến tính LM20UU giúp tránh tháo lắp lại vì sai kiểu thân.
Câu hỏi thường gặp
LM20UU dùng trục phi bao nhiêu?
Đường kính trong danh nghĩa Ø20 mm; kiểm tra độ mòn và tình trạng trục thực tế trước khi lắp.
Đường kính ngoài và chiều dài là bao nhiêu?
Đường kính ngoài Ø32 mm, chiều dài 42 mm.
Hai bạc cùng kích thước có thể đổi loại kín sang hở không?
Chỉ sau khi xác nhận gối lắp và trục có thanh đỡ hay không. Loại hở cần bố trí khe dọc đúng vị trí thanh đỡ.
Sản phẩm liên quan
So sánh con trượt tròn hở LM20UU-OP phi 20, xem bạc đạn tuyến tính LM16UU phi 16 và danh mục bi trượt tròn để đối chiếu đúng kiểu máy.
