Giới thiệu con trượt tròn hở LM25UU-OP

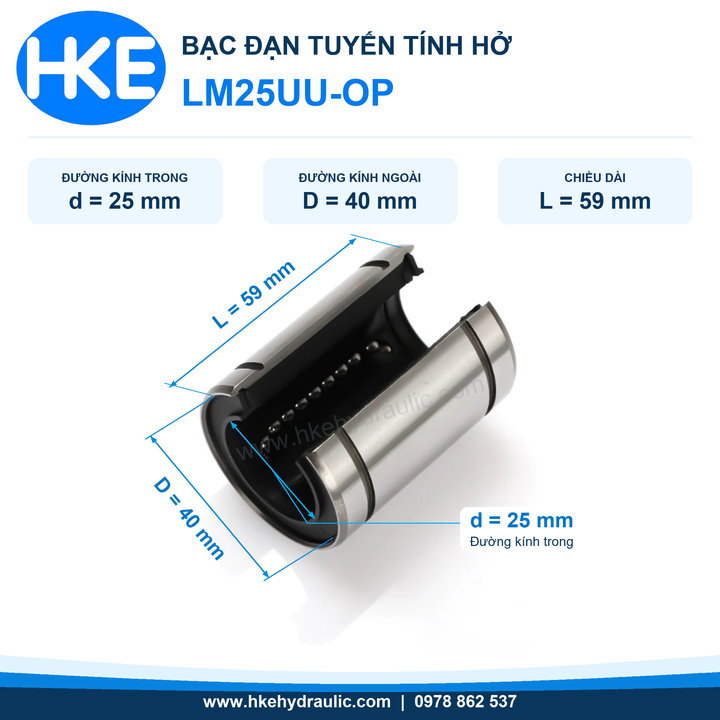

Con trượt tròn hở LM25UU-OP là bạc đạn tuyến tính thân trụ có khe dọc để chạy trên trục Ø25 mm được đỡ liên tục. Kích thước: d × D × L = 25 × 40 × 59 mm (đường kính trong × đường kính ngoài × chiều dài). Đây là kiểu bạc hở không có mặt bích; khi thay cần đối chiếu gối đỡ và hướng thanh đỡ trục.
Thông số kỹ thuật LM25UU-OP
| Thông số | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | LM25UU-OP |
| Kiểu | Bạc đạn tuyến tính hở, thân trụ không mặt bích |
| Đường kính trong d | 25 mm |
| Đường kính ngoài D | 40 mm |
| Chiều dài L | 59 mm |
| Trục dẫn hướng danh nghĩa | Ø25 mm |
Cấu tạo và nguyên lý hoạt động
Con trượt tròn hở LM25UU-OP gồm thân bạc dạng trụ có khe mở và các dãy bi tuần hoàn bên trong. Khi bạc dịch chuyển trên trục tròn, bi lăn tại vùng chịu tải rồi hồi về trong thân bạc. Khe mở dành chỗ cho phần thanh đỡ trục chạy dọc hành trình. Lắp khe đúng hướng thanh đỡ và không ép méo thân bạc trong gối.
Ứng dụng thực tế
LM25UU-OP dùng trong bàn trượt, cơ cấu cấp phôi và hệ dẫn hướng máy tự động dùng trục Ø25 mm có thanh đỡ liên tục. Trước khi thay, kiểm tra tải, độ thẳng trục, độ cứng của gối và vị trí thanh đỡ; lựa chọn bạc chỉ theo đường kính trục có thể gây kẹt hoặc rơ.
So sánh LM25UU-OP với LM25UU kín và bạc có mặt bích
| Loại | Khác biệt cần kiểm tra |
|---|---|
| LM25UU-OP | Thân trụ hở, không bích, dùng cho trục có thanh đỡ liên tục |
| LM25UU kín | Thân trụ không có khe để đi qua thanh đỡ |
| Bạc có mặt bích | Có bích và lỗ bắt vít; kích thước gá lắp khác |
Ưu điểm nổi bật
- Khe dọc cho phép bạc đi qua thanh đỡ trục.
- Kích thước 25 × 40 × 59 mm thuận tiện kiểm tra bạc cũ và gối.
- Cơ cấu bi tuần hoàn hỗ trợ chuyển động nhẹ khi trục sạch, thẳng và bôi trơn phù hợp.
Lỗi thường gặp
Trượt nặng hoặc kêu: kiểm tra bụi, xước trục, bôi trơn và độ thẳng. Rơ hoặc rung: kiểm tra mòn bạc, trục và gối lắp. Kẹt cục bộ: kiểm tra hướng khe mở và thanh đỡ. Không gõ trực tiếp lên bi hoặc vòng cách khi lắp.
Lý do chọn HKE Hydraulic
Đối chiếu mã LM25UU-OP, ảnh thân hở và kích thước 25 × 40 × 59 mm để chọn đúng bạc thay thế. Có thể gửi ảnh bạc cũ, trục và gối để kiểm tra cách lắp. Xem thêm con trượt tròn hở LM20UU-OP phi 20, LM30UU-OP phi 30 và danh mục bi trượt tròn.
Câu hỏi thường gặp
LM25UU-OP dùng cho trục bao nhiêu?
Bạc dùng với trục dẫn hướng tròn danh nghĩa Ø25 mm.
Kích thước LM25UU-OP là bao nhiêu?
Đường kính trong d = 25 mm, đường kính ngoài D = 40 mm, chiều dài L = 59 mm.
LM25UU kín có thay cho LM25UU-OP được không?
Nếu trục có thanh đỡ liên tục đi qua bạc, loại kín sẽ vướng. Cần chọn bạc hở với gối phù hợp.
