1. Giới thiệu con trượt tròn LMK60UU
Con trượt tròn LMK60UU là bạc đạn tuyến tính mặt bích vuông dùng cho trục Ø60 mm, kích thước lỗ × thân × chiều dài 60 × 90 × 110 mm. Mặt bích giúp cố định bạc lên tấm gá của cụm dẫn hướng.
LMK60UU có bích dày 18 mm và lỗ xuyên Ø11 mm. Cần kiểm tra khả năng bố trí bulông, khoảng hở dụng cụ và mặt tựa của tấm gá.
2. Thông số kỹ thuật LMK60UU
| Thông số | Giá trị |
|---|---|
| Model | LMK60UU |
| Kiểu | Mặt bích vuông, thân ngắn/tiêu chuẩn |
| Đường kính lỗ / trục danh nghĩa | 60 mm |
| Đường kính ngoài thân D | 90 mm |
| Tổng chiều dài L | 110 mm |
| Cạnh bích K | 106 mm |
| Chiều dày bích H | 18 mm |
| Đường kính vòng tâm lỗ PCD | 112 mm |
| Lỗ bắt bulông | 4 lỗ xuyên Ø11 mm; bậc Ø17 mm sâu 11,1 mm |
| Làm kín | UU: phớt hai đầu |

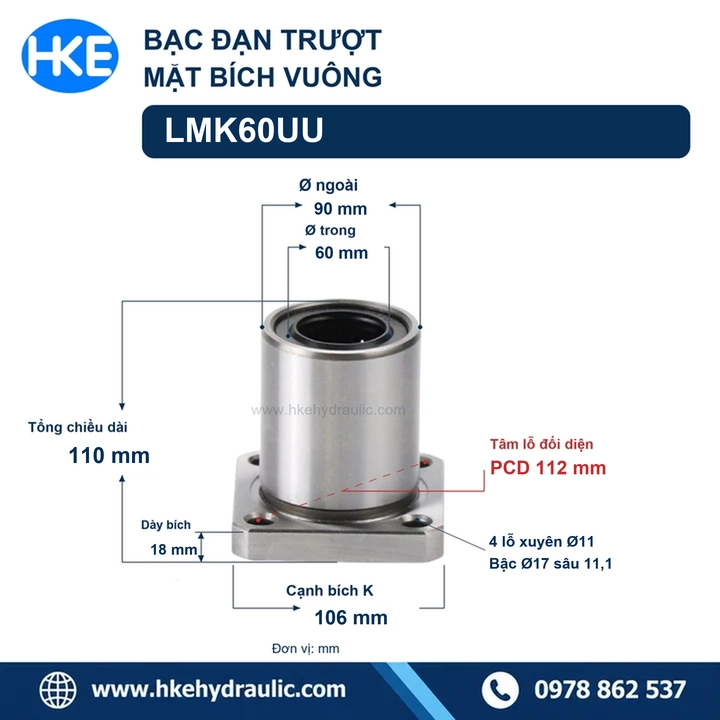

PCD 112 mm là đường kính vòng đi qua tâm các lỗ, không phải khoảng cách hai lỗ kề nhau. Kích thước bậc lỗ theo ảnh HKE; không tự thay bằng số liệu của hãng khác. Tải trọng, dung sai, vật liệu và nhiệt độ cần xác nhận theo đúng lô hàng trước khi dùng để tính toán thiết kế.
3. Cấu tạo và nguyên lý
Con trượt tròn LMK60UU có thân bạc, mặt bích, bi tuần hoàn và phớt hai đầu. Khi bạc và trục dịch chuyển tương đối, bi lăn trong vùng chịu tải rồi tuần hoàn trở lại. Bạc dẫn hướng chuyển động dọc trục; cơ cấu truyền động của máy đảm nhiệm việc tạo chuyển động.
4. Ứng dụng và cách chọn
LMK60UU phù hợp xem xét cho bàn trượt, đồ gá hoặc cơ cấu cấp phôi được thiết kế cho trục Ø60 mm. Khi chọn, cần biết tải, mô-men, hành trình, tốc độ và cách bố trí các bạc; không chọn chỉ theo hình dáng.
- Đo trục Ø60 mm và kiểm tra độ mòn, xước.
- Đối chiếu thân Ø90 mm, chiều dài 110 mm với không gian lắp.
- Kiểm tra bích 106 mm, dày 18 mm, PCD 112 mm.
- Đối chiếu 4 lỗ xuyên Ø11 mm và bậc Ø17 mm.
5. Phân biệt LMK60UU với bản dài và dòng khác
LMK60UU là bản thân ngắn, dài 110 mm. Khi cần bản LMK60LUU thân dài, phải đối chiếu catalog và kích thước thực tế trước khi thay. Dòng LMF dùng bích tròn; dòng LM không có bích vuông như LMK. Cùng đường kính trục không có nghĩa là lắp thay trực tiếp.
Xem danh mục bạc đạn mặt bích vuông LMK để so sánh các cỡ. Catalog LMK của THK là tài liệu tham khảo cách đọc ký hiệu, không xác nhận thương hiệu hoặc tải trọng của hàng HKE.
6. Ưu điểm của kết cấu mặt bích
Bích vuông hỗ trợ gá trực tiếp bằng bulông. Bản thân ngắn thuận tiện khi thiết kế không yêu cầu bạc dài. Bảng kích thước riêng của con trượt tròn LMK60UU giúp đối chiếu bạc cũ, trục và tấm gá trước khi đặt mua. Độ êm và tuổi thọ phụ thuộc cả tải, trục, lắp đặt và bôi trơn.
7. Lỗi thường gặp khi lắp LMK60UU
| Hiện tượng | Kiểm tra |
|---|---|
| Trượt nặng sau khi siết | Mặt gá, đồng tâm và độ song song trục. |
| Tiếng sạn hoặc giật | Phoi, bụi, xước trục và bôi trơn. |
| Cụm bị rơ | Bulông, mòn trục và tình trạng bạc. |
Dừng máy an toàn, vệ sinh đầu trục, loại bỏ ba via và đưa trục nhẹ nhàng. Siết bulông đều, kiểm tra toàn hành trình trước khi chạy tải. Không đóng vào phớt hoặc bộ giữ bi để xử lý kẹt.
8. Tư vấn LMK60UU tại HKE Hydraulic
HKE hỗ trợ khách tại Quy Nhơn và khu vực Gia Lai đối chiếu mã bạc, kiểu bích và kích thước lắp. Gửi ảnh bạc cũ, số lượng và nơi nhận hàng để kiểm tra hàng cùng thời gian giao. Liên hệ 0978 862 537 để báo giá con trượt tròn LMK60UU.
9. Câu hỏi thường gặp
LMK60UU dùng trục bao nhiêu?
Trục danh nghĩa Ø60 mm. Cần kiểm tra dung sai, độ cứng và bề mặt theo yêu cầu bộ bạc thực tế.
Kích thước 60 × 90 × 110 mm gồm những gì?
Đường kính lỗ 60 mm, đường kính thân 90 mm, tổng chiều dài 110 mm. Cạnh bích 106 mm được ghi riêng.
Phớt UU có ngăn hoàn toàn bụi không?
Phớt hỗ trợ hạn chế bụi; cụm làm việc có phoi hoặc bụi nhiều vẫn cần che chắn và bảo dưỡng.
