Con trượt tròn LMH6UU mặt bích oval 2 lỗ

1. Giới thiệu con trượt tròn LMH6UU

Con trượt tròn LMH6UU là bạc đạn tuyến tính dùng với trục dẫn hướng đường kính 6 mm, có thân ngoài Ø12 mm và tổng chiều dài 19 mm. Phiên bản trong bảng kích thước HKE sử dụng mặt bích oval 2 lỗ, tâm hai lỗ 20 mm, thuận tiện đối chiếu khi thay bạc trượt hoặc thiết kế tấm gá.

Mặt bích được cắt phẳng hai cạnh đối diện, giúp phân biệt LMH với LMF bích tròn và LMK bích vuông. Khi đặt hàng, cần kiểm tra cả kích thước thân lẫn bích; chỉ trùng đường kính trục chưa đủ để khẳng định lắp thay thế được.

2. Thông số kỹ thuật LMH6UU

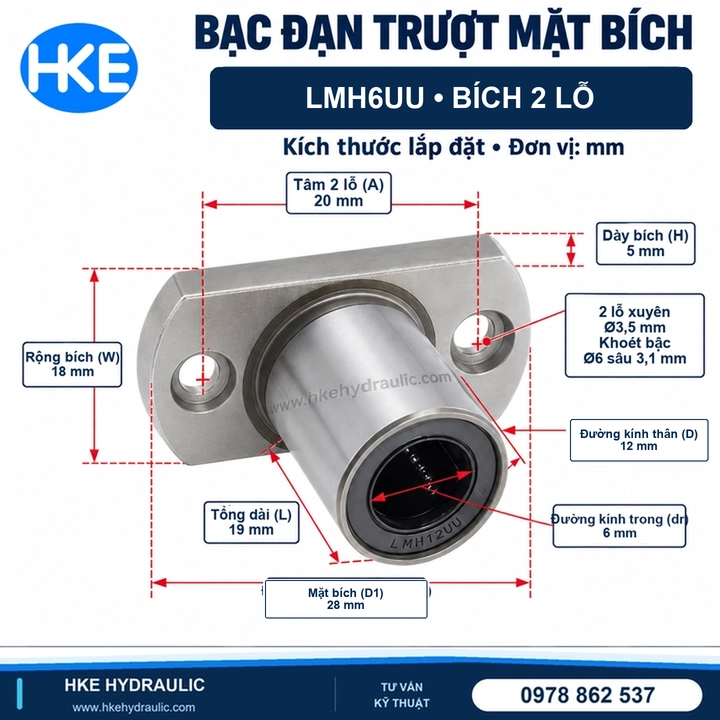

Các kích thước dưới đây được ghi theo ảnh thông số LMH6UU do HKE cung cấp. Đơn vị: mm.

3. Cấu tạo và nguyên lý làm việc

Bạc trượt gồm thân, mặt bích lắp đặt, các viên bi và bộ phận dẫn hướng bi. Khi trục và bạc chuyển động tương đối theo phương dọc trục, bi lăn và tuần hoàn trong bạc để hỗ trợ chuyển động tuyến tính. Mặt bích dùng để cố định bạc vào chi tiết gá; bản thân bạc không tạo lực kéo cho cơ cấu.

Hậu tố UU thường chỉ cấu hình phớt ở hai đầu. Phớt giúp hạn chế bụi đi vào vùng làm việc nhưng không thay thế che chắn ngoài ở vị trí có phoi hoặc bụi mài.

4. Ứng dụng của bạc đạn LMH6UU

LMH6UU có thể được lựa chọn cho cơ cấu dẫn hướng trục Ø6 mm trong thiết bị lắp ráp nhỏ, đồ gá kiểm tra, bàn trượt mini và mô hình tự động hóa. Mặt bích 28 × 18 mm là thông số cần đối chiếu khi không gian gá hẹp.

Việc dùng cho từng máy còn phụ thuộc tải, hành trình, độ võng trục và yêu cầu độ chính xác. HKE chưa công bố tải trọng hay tốc độ giới hạn cho mã này trong bảng ảnh, vì vậy cần xác nhận riêng nếu thiết kế yêu cầu các giá trị đó.

5. Phân biệt LMH6UU với LM6UU, LMF6UU và LMK6UU

Không phân loại LMH chỉ bằng số lỗ: trong series ảnh HKE có cả LMH bích 2 lỗ và bích 4 lỗ. Các mã trong bảng không mặc nhiên thay thế trực tiếp cho nhau.

6. Ưu điểm của thiết kế mặt bích oval 2 lỗ

• Cố định bạc trực tiếp vào tấm gá qua hai vị trí bắt bulông.
• Hai cạnh bích phẳng giúp bố trí trong không gian hạn chế theo chiều rộng.
• Có bảng kích thước thân, bích và lỗ để kiểm tra trước khi gia công.

7. Lỗi thường gặp và lưu ý lắp đặt

Làm sạch trục, loại bỏ ba via và lắp nhẹ nhàng. Không đóng búa trực tiếp vào bạc; không ép siết để bù sai lệch tâm. Chọn chất bôi trơn và chu kỳ bảo dưỡng theo hướng dẫn của nhà cung cấp cùng điều kiện vận hành thực tế.

8. Tư vấn chọn LMH6UU tại HKE Hydraulic

Gửi HKE mã LMH6UU, số lượng cần mua, ảnh chi tiết cũ và kích thước tấm gá để đối chiếu. Với cơ cấu mới, nên cung cấp thêm hành trình, hướng tải và không gian lắp đặt. Liên hệ 0978 862 537 để xác nhận quy cách, tình trạng hàng và báo giá.

9. Câu hỏi thường gặp

LMH6UU dùng trục bao nhiêu?

Trục danh nghĩa Ø6 mm. Đồng thời cần kiểm tra dung sai, độ thẳng và bề mặt trục phù hợp với bạc tuyến tính.

Tâm hai lỗ bắt bulông là bao nhiêu?

Theo ảnh HKE, tâm hai lỗ là 20 mm; lỗ xuyên Ø3,5 mm, khoét bậc Ø6 mm sâu 3,1 mm.

LMH6UU có phải mặt bích tròn LMF không?

Không. LMH dùng bích cắt phẳng hai cạnh, thường gọi bích oval; LMF dùng bích tròn nguyên vành.

Có thể thay bằng LMH6LUU không?

Cần kiểm tra lại bản vẽ. LMH6LUU là bản thân dài, nên cùng đường kính trục không có nghĩa là cùng không gian lắp.

10. Sản phẩm và tài liệu liên quan

• Series con trượt tròn mặt bích oval LMH
• Vòng bi LMH16UU
• Con trượt tròn LMK6UU mặt bích vuông
• Bạc đạn tuyến tính LM-UU không bích
• Tài liệu THK về kiểu mặt bích cắt cạnh LMH — tham khảo phân loại, không phải xác nhận thương hiệu hay thông số tải của sản phẩm HKE.
