Con trượt tròn SBR13UU gối hở – trục Ø13 mm
Liên hệ
SBR13UU – con trượt tròn gối hở cho trục Ø13 mm. Thân 39 × 40 × 27,6 mm, bước lỗ 28 × 28 mm, 4 lỗ ren M5. Liên hệ HKE Hydraulic: 0978 862 537.
Con trượt tròn SBR13UU là gối bi dạng hở dùng cho trục tròn có đế đỡ Ø13 mm. Sản phẩm còn được gọi là con trượt khuyết, dùng để liên kết bàn trượt với hệ dẫn hướng.
Thông số kỹ thuật SBR13UU

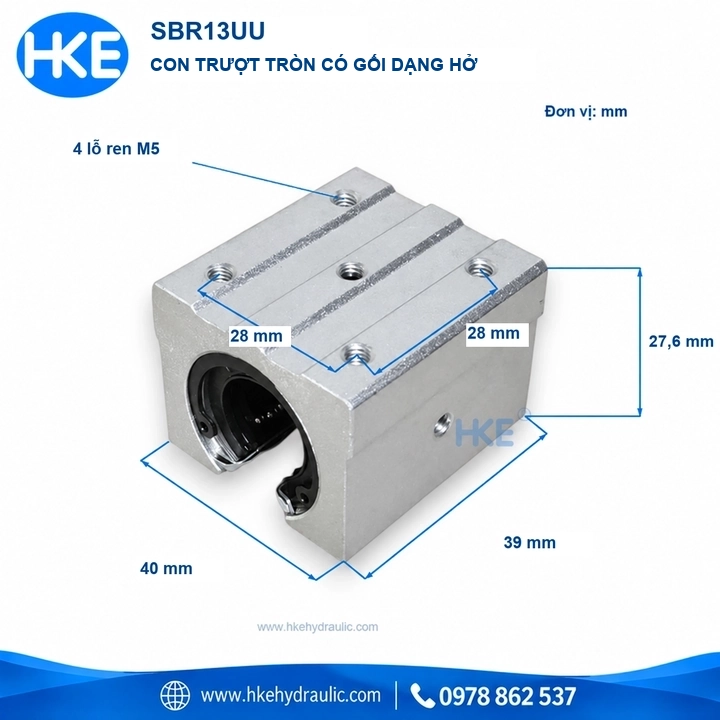

Kích thước thân 39 × 40 × 27,6 mm, bước lỗ 28 × 28 mm, 4 lỗ ren M5. Các số liệu dưới đây theo ảnh kích thước sản phẩm HKE.
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | SBR13UU |
| Đường kính trục | Ø13 mm |
| Kiểu gối | Gối hở, thân ngắn |
| Chiều dài | 39 mm |
| Chiều rộng | 40 mm |
| Chiều cao tổng | 27,6 mm |
| Khoảng cách tâm lỗ | 28 × 28 mm |
| Lỗ ren lắp đặt | 4 lỗ ren M5 |
Cấu tạo con trượt tròn SBR13UU
Sản phẩm gồm thân gối, ổ bi tuyến tính dạng hở và lá thép chặn. Phần khuyết phía dưới tạo khoảng trống cho đế đỡ của thanh trượt. Mặt trên có 4 lỗ ren M5 để bắt với bàn máy hoặc tấm gá.
Đây là phiên bản thân ngắn. Loại thân dài có chiều dài và vị trí lỗ lắp khác, cần chọn theo bản vẽ tương ứng.
Lưu ý khi chọn kích thước lắp
SBR13UU dùng trục Ø13 mm. Mã này có chiều dài 39 mm giống SBR12UU nhưng khác đường kính trục và bước lỗ, vì vậy không dùng thay trực tiếp cho cỡ Ø12 mm.
Khi đặt con trượt tròn SBR13UU, cần xác định đường kính trục, kích thước mặt gá và số lượng sử dụng. Với máy mới, tải trọng và cách bố trí các gối trượt cần được tính theo thiết kế của cụm máy.
Lắp đặt và sử dụng
- Làm sạch trục và mặt gá trước khi lắp.
- Căn thẳng gối với thanh trượt, tránh gõ trực tiếp vào cụm bi.
- Gá sơ bộ, kiểm tra chuyển động trên toàn hành trình rồi siết đều các bu lông.
- Che chắn bụi, phoi và bôi trơn theo hướng dẫn của sản phẩm.
Câu hỏi thường gặp
Sản phẩm dùng cho trục bao nhiêu?
Gối trượt này dùng cho trục danh nghĩa Ø13 mm với đế đỡ phù hợp kết cấu gối hở.
Khi đặt hàng cần ghi thông tin gì?
Ghi đầy đủ mã sản phẩm, chọn loại thân ngắn hoặc thân dài và số lượng cần mua. Nếu thay gối cũ, gửi kèm ảnh mặt gá để kiểm tra vị trí lỗ lắp.
Báo giá con trượt tròn SBR13UU
Liên hệ HKE Hydraulic qua 0978 862 537, gửi mã SBR13UU và số lượng cần mua để nhận báo giá, xác nhận tình trạng hàng. Nếu thay linh kiện cũ, gửi thêm ảnh sản phẩm và kích thước mặt gá.
Xem thêm các cỡ trong danh mục con trượt tròn gối hở SBR và bài kiến thức vòng bi trượt tròn.
