Giới thiệu con trượt tròn hở LM35UU-OP

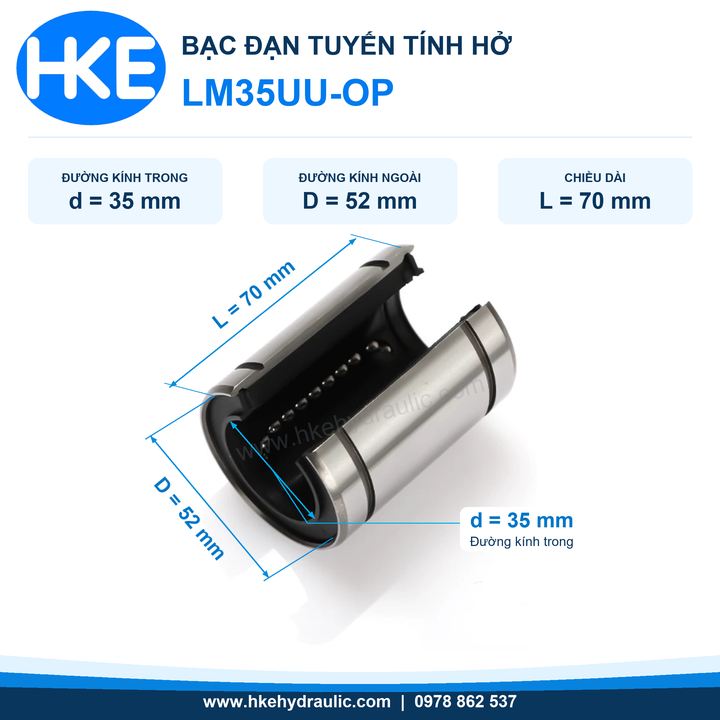

Con trượt tròn hở LM35UU-OP là bạc đạn tuyến tính dạng trụ có khe mở dọc thân để chuyển động trên trục dẫn hướng Ø35 mm có thanh đỡ liên tục. Kích thước d × D × L = 35 × 52 × 70 mm. Đây là bạc thân trụ không mặt bích; khi thay thế cần đối chiếu kích thước gối và hướng của thanh đỡ.
Thông số kỹ thuật LM35UU-OP
| Thông số | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | LM35UU-OP |
| Kiểu bạc | Bạc đạn tuyến tính hở, thân trụ không mặt bích |
| Đường kính trong d | 35 mm |
| Đường kính ngoài D | 52 mm |
| Chiều dài L | 70 mm |
| Trục dẫn hướng danh nghĩa | Ø35 mm |
Cấu tạo và nguyên lý hoạt động
Con trượt tròn hở LM35-OP có thân trụ với khe dọc và các dãy bi tuần hoàn. Khi bạc dịch chuyển trên trục tròn, bi lăn dọc vùng tiếp xúc rồi quay về bên trong thân bạc. Khe mở dành chỗ cho thanh đỡ trục, vì vậy phải đặt đúng hướng khe khi lắp và không ép méo bạc trong gối.
Ứng dụng thực tế
LM35UU-OP phù hợp cơ cấu dẫn hướng chuyển động thẳng dùng trục Ø35 mm được đỡ dọc hành trình: bàn trượt, cơ cấu cấp phôi hoặc cụm tự động hóa. Chọn bạc dựa trên tải, độ thẳng trục, kích thước gối, cách bố trí thanh đỡ và điều kiện bôi trơn thực tế.
So sánh LM35UUOP với bạc kín và bạc có mặt bích
| Loại | Điểm cần phân biệt |
|---|---|
| LM35UU-OP | Thân trụ có khe dọc, không mặt bích, đi qua thanh đỡ trục |
| LM35UU kín | Thân trụ kín, không đi qua được thanh đỡ liên tục |
| Bạc có mặt bích | Có bích và lỗ bắt vít, cách gá khác bạc LM35UU-OP |
Ưu điểm nổi bật
- Khe mở thích hợp trục được đỡ liên tục.
- Kích thước 35 × 52 × 70 mm thuận tiện đối chiếu khi thay bạc và chọn gối.
- Bi tuần hoàn hỗ trợ chuyển động thẳng nhẹ nếu trục sạch, thẳng và bôi trơn đúng.
Lỗi thường gặp
Trượt nặng hoặc kêu: kiểm tra bụi, xước trục, độ thẳng và bôi trơn. Rơ hoặc rung: kiểm tra độ mòn bạc, trục và gối. Kẹt từng đoạn: kiểm tra hướng khe, vị trí thanh đỡ và độ đồng tâm. Không đóng trực tiếp vào bi hoặc vòng cách.
Lý do chọn HKE Hydraulic
Khi chọn LM35UU-OP, đối chiếu ảnh bạc cũ, trục Ø35 mm, gối Ø52 mm và chiều dài bạc 70 mm để tránh mua nhầm kiểu có bích. Tham khảo con trượt tròn hở LM30UU-OP phi 30, LM40UU-OP phi 40 và danh mục bi trượt tròn để chọn cỡ phù hợp.
Câu hỏi thường gặp
LM35UU-OP dùng trục bao nhiêu?
Trục tròn dẫn hướng danh nghĩa Ø35 mm.
Kích thước LM35UU-OP là bao nhiêu?
Đường kính trong d = 35 mm, đường kính ngoài D = 52 mm và chiều dài L = 70 mm.
LM35UU-OP có mặt bích không?
Không. LM35UU-OP là bạc thân trụ có khe dọc; bạc có bích cần đối chiếu mã và lỗ gá riêng.
