Con trượt tròn SBR40UU gối hở – trục Ø40 mm

Liên hệ

SBR40UU – con trượt tròn gối hở cho trục Ø40 mm. Thân 90 × 90 × 72 mm, bước lỗ 65 × 65 mm, 4 lỗ ren M10. Liên hệ HKE Hydraulic: 0978 862 537.

SKU: SBR40UU Danh mục: Con trượt tròn gối hở SBR, Bi trượt tròn, VÒNG BI Thẻ: Bạc đạn trượt hở, Con trượt có gối hở, con trượt tròn phi 40, vòng bi tuyến tính Thương hiệu: HKE HYDRAULIC

Mô tả
Đánh giá (0)

Con trượt tròn SBR40UU là gối bi dạng hở dùng cho trục tròn có đế đỡ Ø40 mm. Sản phẩm còn được gọi là con trượt khuyết, dùng để liên kết bàn trượt với hệ dẫn hướng.

Thông số kỹ thuật SBR40UU

Kích thước thân 90 × 90 × 72 mm, bước lỗ 65 × 65 mm, 4 lỗ ren M10. Các số liệu dưới đây theo ảnh kích thước sản phẩm HKE.

Hạng mục	Thông số kỹ thuật
Mã sản phẩm	SBR40UU
Đường kính trục	Ø40 mm
Kiểu gối	Gối hở, thân ngắn
Chiều dài	90 mm
Chiều rộng	90 mm
Chiều cao tổng	72 mm
Khoảng cách tâm lỗ	65 × 65 mm
Lỗ ren lắp đặt	4 lỗ ren M10

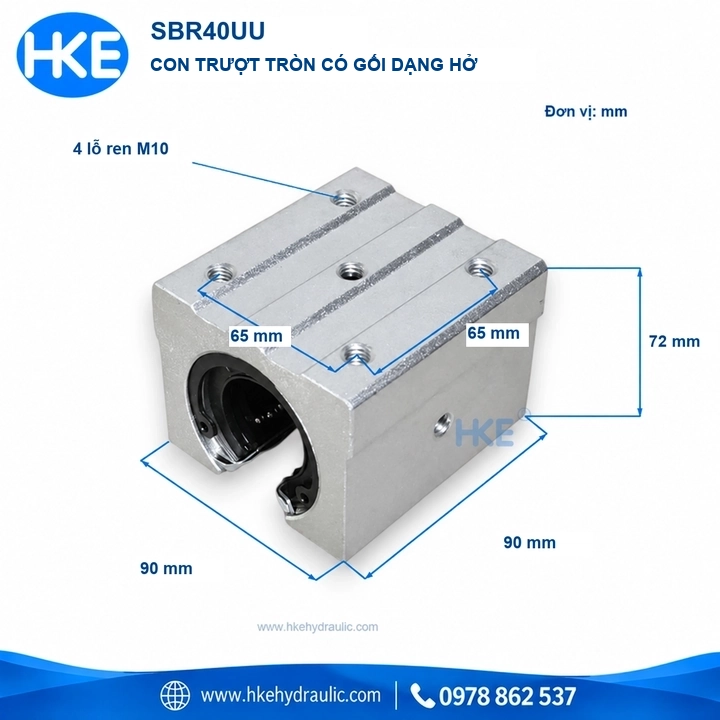

Kích thước con trượt tròn SBR40UU gối hở Ø40 mm — SBR40UU: dài 90 × rộng 90 × cao 72 mm; bước lỗ 65 × 65 mm.

Cấu tạo con trượt tròn SBR40UU

Sản phẩm gồm thân gối, ổ bi tuyến tính dạng hở và lá thép chặn. Phần khuyết phía dưới tạo khoảng trống cho đế đỡ của thanh trượt. Mặt trên có 4 lỗ ren M10 để bắt với bàn máy hoặc tấm gá.

Đây là phiên bản thân ngắn. Loại thân dài có chiều dài và vị trí lỗ lắp khác, cần chọn theo bản vẽ tương ứng.

Thân gối và ổ bi tuyến tính dạng hở của dòng SBR — Hình minh họa cấu tạo chung của dòng con trượt SBR.

Lưu ý khi chọn kích thước lắp

SBR40UU có bước lỗ 65 × 65 mm và ren M10. Khi nâng từ cỡ trục nhỏ hơn lên Ø40 mm, cần bố trí lại mặt gá theo kích thước của mã này.

Khi đặt con trượt tròn SBR40UU, cần xác định đường kính trục, kích thước mặt gá và số lượng sử dụng. Với máy mới, tải trọng và cách bố trí các gối trượt cần được tính theo thiết kế của cụm máy.

Lắp đặt và sử dụng

Làm sạch trục và mặt gá trước khi lắp.
Căn thẳng gối với thanh trượt, tránh gõ trực tiếp vào cụm bi.
Gá sơ bộ, kiểm tra chuyển động trên toàn hành trình rồi siết đều các bu lông.
Che chắn bụi, phoi và bôi trơn theo hướng dẫn của sản phẩm.

Câu hỏi thường gặp

Sản phẩm dùng cho trục bao nhiêu?

Gối trượt này dùng cho trục danh nghĩa Ø40 mm với đế đỡ phù hợp kết cấu gối hở.

Khi đặt hàng cần ghi thông tin gì?

Ghi đầy đủ mã sản phẩm, chọn loại thân ngắn hoặc thân dài và số lượng cần mua. Nếu thay gối cũ, gửi kèm ảnh mặt gá để kiểm tra vị trí lỗ lắp.

Báo giá con trượt tròn SBR40UU

Liên hệ HKE Hydraulic qua 0978 862 537, gửi mã SBR40UU và số lượng cần mua để nhận báo giá, xác nhận tình trạng hàng. Nếu thay linh kiện cũ, gửi thêm ảnh sản phẩm và kích thước mặt gá.

Xem thêm các cỡ trong danh mục con trượt tròn gối hở SBR và bài kiến thức vòng bi trượt tròn.
