Giới thiệu con trượt tròn hở LM16UU-OP

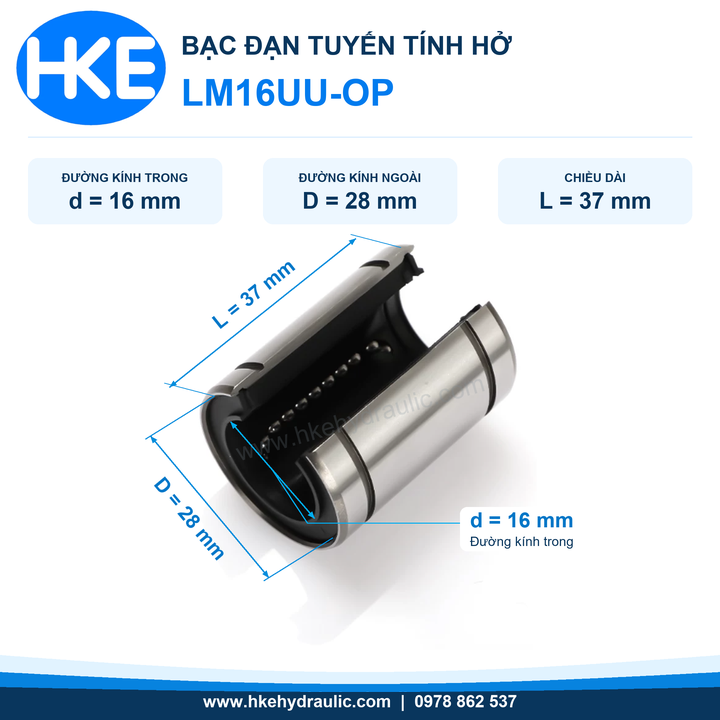

Con trượt tròn hở LM16UU-OP là bạc đạn tuyến tính dạng mở dùng với trục dẫn hướng tròn Ø16 mm. Khe dọc thân bạc cho phép chuyển động trên trục có thanh đỡ liên tục. Kích thước: d × D × L = 16 × 28 × 37 mm. Khi thay thế, hãy đối chiếu cả đường kính trục, đường kính lắp gối và chiều dài bạc.
Chọn đúng bản hở hoặc bản kín
Đây là bản có khe dọc dành cho cụm dẫn hướng phù hợp với trục có thanh đỡ. Nếu cần thân kín, xem bạc đạn tuyến tính LM16UU. Đối chiếu bạc cũ và gối lắp trước khi thay.

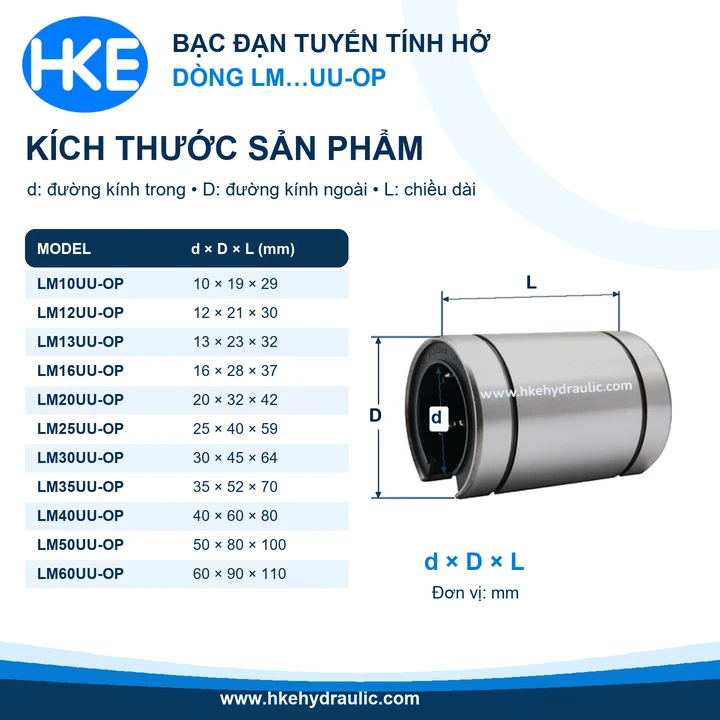

Thông số kỹ thuật LM16UU-OP
| Thông số | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | LM16UU-OP |
| Loại | Bạc đạn tuyến tính hở, dạng trụ, không mặt bích |
| Đường kính trong d | 16 mm |
| Đường kính ngoài D | 28 mm |
| Chiều dài L | 37 mm |
| Trục dẫn hướng danh nghĩa | Ø16 mm |
Cấu tạo và nguyên lý hoạt động

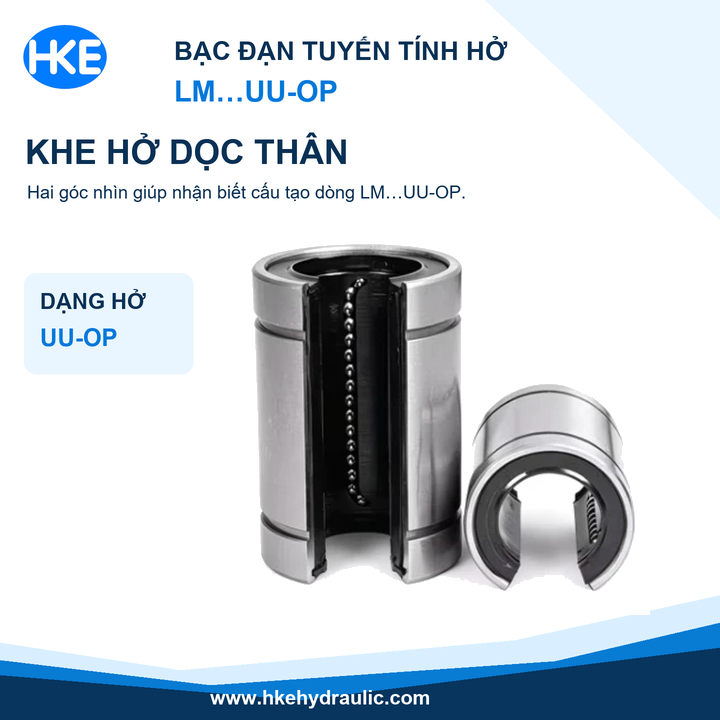

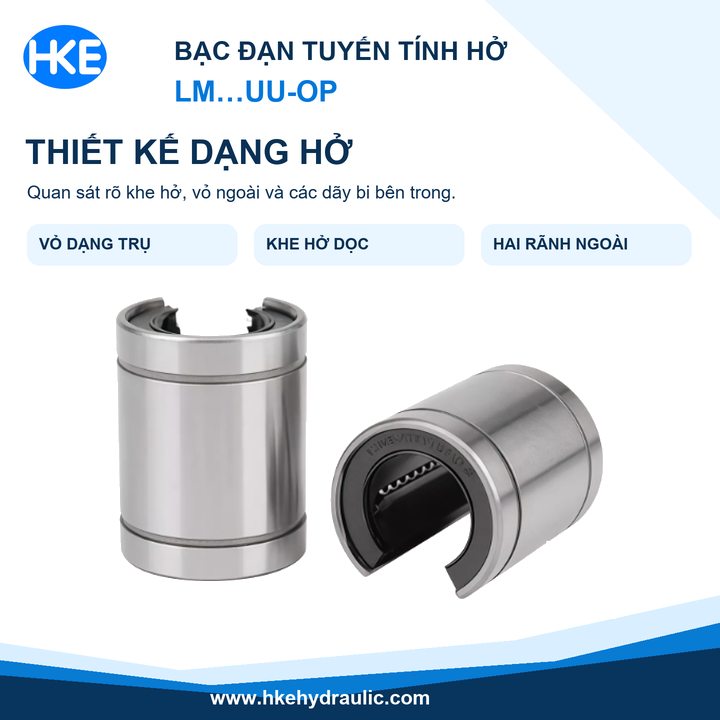

Thân bạc dạng trụ có khe hở dọc; bên trong là các dãy bi chuyển động tuần hoàn. Khi bạc chạy dọc trục, bi lăn ở vùng tiếp xúc rồi quay về theo đường hồi. Khe hở giúp bạc đi qua phần đỡ liên tục của trục. Lắp khe đúng hướng thanh đỡ và dùng gối phù hợp để tránh ép biến dạng thân bạc.
Ứng dụng thực tế

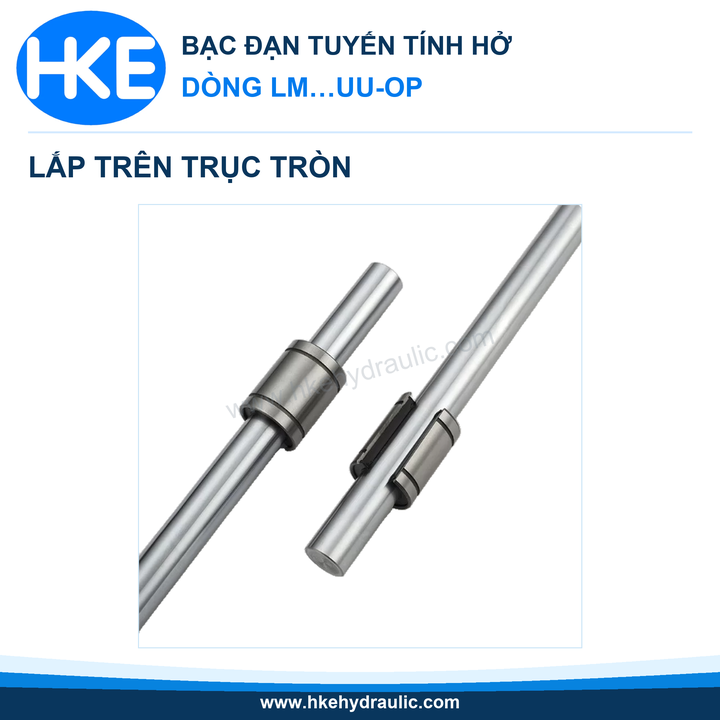

Con trượt tròn hở LM16UU-OP phù hợp cơ cấu chuyển động thẳng dùng trục Ø16 mm có đỡ dọc hành trình: bàn trượt, cơ cấu cấp phôi, máy khắc và máy tự động. Khả năng dùng thực tế còn phụ thuộc tải, độ thẳng trục, gối lắp và điều kiện bôi trơn.
So sánh LM16UU-OP với bạc kín và bạc có bích
| Loại | Điểm khác biệt |
|---|---|
| LM16UU-OP | Thân trụ hở, dùng với trục Ø16 mm có thanh đỡ liên tục |
| LM16UU kín | Thân trụ không có khe dọc; không đi qua thanh đỡ trục |
| Bạc có mặt bích | Có bích và lỗ bắt vít; phải kiểm tra riêng kích thước lắp |
Ưu điểm nổi bật
- Khe hở phù hợp trục được đỡ liên tục theo chiều dài hành trình.
- Kích thước 16 × 28 × 37 mm rõ ràng để đối chiếu khi thay thế.
- Bi tuần hoàn hỗ trợ chuyển động thẳng nhẹ khi lắp đúng và bôi trơn phù hợp.
Lỗi thường gặp và cách kiểm tra
Nếu bạc trượt nặng hoặc phát tiếng kêu, kiểm tra bụi, trục xước, bôi trơn và độ thẳng trục. Nếu rung hoặc rơ, kiểm tra bạc, trục và gối lắp. Nếu kẹt ở một vị trí, kiểm tra hướng khe hở và vị trí thanh đỡ. Không gõ trực tiếp vào bi hoặc vòng cách khi lắp.
Chọn LM16UU-OP tại HKE Hydraulic
Để đối chiếu đúng mã, hãy cung cấp ảnh bạc cũ, đường kính trục, kích thước gối và hướng thanh đỡ. Xem thêm con trượt tròn hở LM12UU-OP phi 12 và danh mục bi trượt tròn để chọn cỡ tương ứng.
Câu hỏi thường gặp
LM16UU-OP dùng cho trục bao nhiêu?
Đường kính trong danh nghĩa là 16 mm, phù hợp trục tròn Ø16 mm.
Kích thước LM16UU-OP là bao nhiêu?
Đường kính trong 16 mm, đường kính ngoài 28 mm, chiều dài 37 mm.
LM16UU kín có thay trực tiếp cho loại hở không?
Nếu trục có thanh đỡ liên tục đi qua vị trí bạc, cần bạc có khe hở tương ứng; bạc kín không đi qua được thanh đỡ.
