Con trượt tròn SBR50LUU gối hở thân dài – Ø50 mm

Con trượt tròn SBR50LUU là gối bi hở thân dài dùng cho trục Ø50 mm có đế đỡ. Thân có kích thước 215 × 120 × 92 mm, bước lỗ 94 × 160 mm, dùng để liên kết bàn trượt hoặc tấm gá với hệ dẫn hướng.

Thông số kỹ thuật SBR50LUU

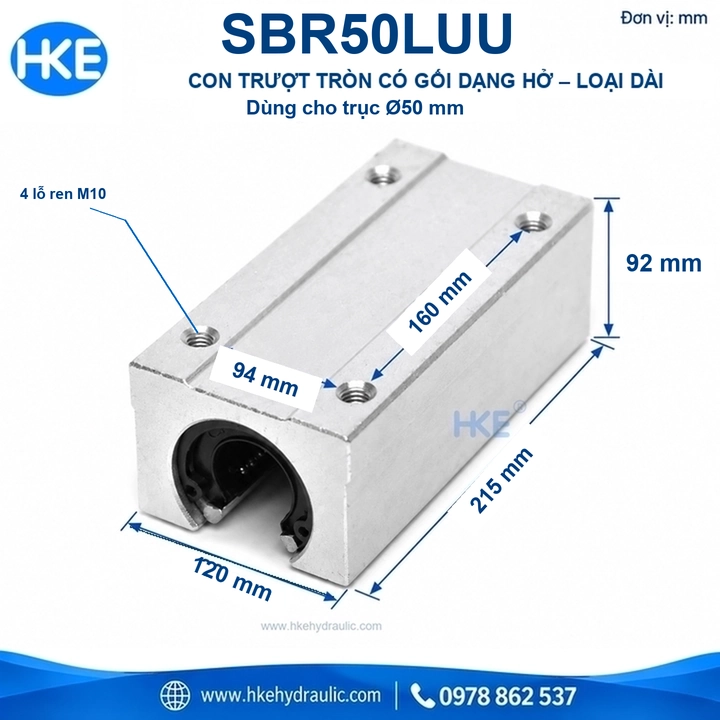

Các kích thước dưới đây theo ảnh sản phẩm HKE, đơn vị mm. Chiều cao ghi trong bảng là chiều cao tổng của thân gối.

Chọn mặt gá theo kích thước thực tế

Mẫu này có thân rộng 120 mm, dài 215 mm và bước lỗ 94 × 160 mm. Khi đánh dấu lỗ gá, giữ đúng phương ngang và phương dọc ray để tránh đảo hai kích thước.

Bốn lỗ ren M10 dùng để liên kết thân gối với tấm gá. Chiều cao tổng 92 mm cần được tính trong bố trí bàn máy; không dùng giá trị này thay cho chiều cao tâm trục.

Khi tìm theo cách gọi rút gọn SBR50L, nên xác nhận rõ loại thân dài. Có thể xem phiên bản gối hở thân ngắn cùng cỡ trục để chọn đúng cấu hình. Hai phiên bản cần được kiểm tra riêng về chiều dài và vị trí lỗ lắp.

Cấu tạo gối hở thân dài

Phần khuyết phía dưới tạo khoảng trống cho đế đỡ dọc thanh trượt. Thân gối bao quanh cụm bi tuyến tính, còn mặt gá phía trên liên kết với bộ phận chuyển động của máy.

Ảnh chi tiết dòng dài cho thấy cụm bi và các lá thép chặn bố trí dọc thân. Gối trượt là bộ phận chuyển động trên ray; khi đặt cả bộ dẫn hướng, cần xác định thêm chiều dài ray và số gối trên mỗi thanh.

Lắp đặt và sử dụng

Trước khi lắp con trượt tròn SBR50LUU, làm sạch mặt gá và bề mặt trục. Đưa gối vào thẳng tâm, tránh gõ vào phớt hoặc bộ phận giữ bi.

• Gá sơ bộ rồi kiểm tra chuyển động chậm trên toàn hành trình.
• Căn chỉnh ray và mặt gá trước khi siết hoàn tất.
• Kiểm tra khoảng trống với chặn cuối hành trình và các chi tiết xung quanh.
• Che chắn bụi, phoi; bôi trơn theo hướng dẫn của sản phẩm.

Đối với cụm máy mới, cần xét hướng tải, vị trí trọng tâm và khoảng cách giữa các gối. Không suy ra tải cho phép chỉ từ kích thước thân hoặc số lỗ bắt vít.

Câu hỏi thường gặp

Loại thân dài có lắp thay ngay cho loại ngắn không?

Cần kiểm tra mặt gá và không gian lắp. Mẫu này có bước lỗ 94 × 160 mm, vì vậy không mặc định dùng lại tấm gá của phiên bản ngắn.

Đặt mua cả bộ ray và gối cần thông tin gì?

Gửi đường kính trục, chiều dài ray, số gối trên mỗi thanh và số bộ cần dùng. Với máy đang vận hành, gửi thêm ảnh linh kiện cũ để xác nhận cấu hình.

Báo giá con trượt tròn SBR50LUU

Liên hệ HKE Hydraulic qua 0978 862 537, gửi mã hàng và số lượng cần mua để nhận báo giá và xác nhận tình trạng hàng.
