Con trượt tròn SBR40LUU gối hở thân dài – Ø40 mm

Liên hệ

SBR40LUU – gối trượt hở thân dài cho trục Ø40 mm. Kích thước 175 × 90 × 72 mm, bước lỗ 65 × 140 mm. Liên hệ HKE Hydraulic: 0978 862 537.

SKU: SBR40LUU Danh mục: Con trượt tròn gối hở SBR, Bi trượt tròn, VÒNG BI Thẻ: Bạc đạn trượt hở, Con trượt có gối hở, con trượt tròn phi 40, vòng bi tuyến tính Thương hiệu: HKE HYDRAULIC

Mô tả
Đánh giá (0)

Con trượt tròn SBR40LUU là gối bi hở thân dài dùng cho trục Ø40 mm có đế đỡ. Thân có kích thước 175 × 90 × 72 mm, bước lỗ 65 × 140 mm, dùng để liên kết bàn trượt hoặc tấm gá với hệ dẫn hướng.

Thông số kỹ thuật SBR40LUU

Các kích thước dưới đây theo ảnh sản phẩm HKE, đơn vị mm. Chiều cao ghi trong bảng là chiều cao tổng của thân gối.

Hạng mục	Thông số kỹ thuật
Mã sản phẩm	SBR40LUU
Kiểu gối	Gối hở, thân dài
Đường kính trục	Ø40 mm
Chiều dài thân	175 mm
Chiều rộng thân	90 mm
Chiều cao tổng	72 mm
Bước lỗ ngang × dọc	65 × 140 mm
Lỗ lắp trên mặt gá	4 lỗ

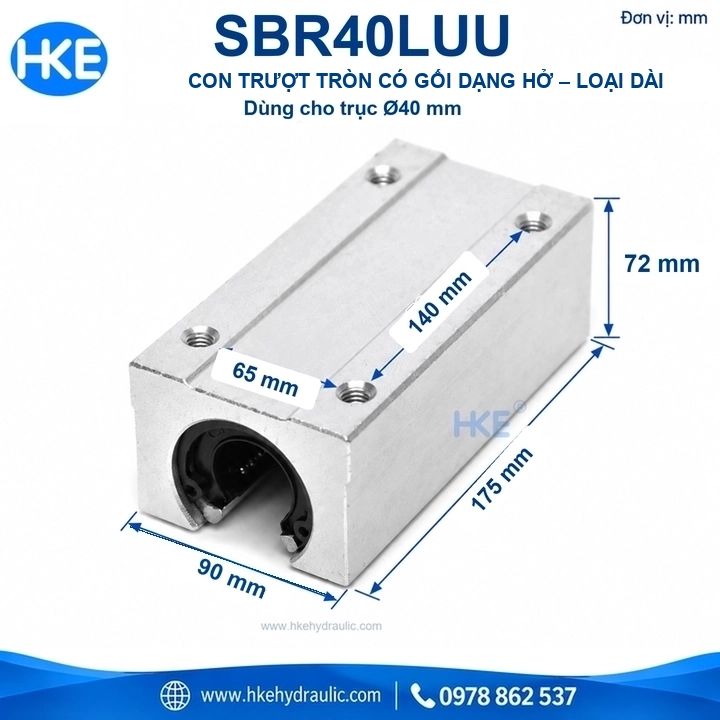

Kích thước con trượt tròn SBR40LUU gối hở thân dài Ø40 mm — Dài 175 × rộng 90 × cao 72 mm; bước lỗ 65 × 140 mm.

Chọn mặt gá theo kích thước thực tế

Thân dài 175 mm đi cùng bước lỗ dọc 140 mm. Khi thiết kế tấm gá, bố trí đúng bước lỗ ngang 65 mm và kiểm tra khoảng trống quanh thân rộng 90 mm.

Nếu nâng từ cỡ trục nhỏ hơn lên Ø40 mm, cần kiểm tra lại bệ ray, mặt gá và chiều cao cụm máy. Không chỉ thay riêng gối theo đường kính trục.

Khi tìm theo cách gọi rút gọn SBR40L, nên xác nhận rõ loại thân dài. Có thể xem phiên bản gối hở thân ngắn cùng cỡ trục để chọn đúng cấu hình. Hai phiên bản cần được kiểm tra riêng về chiều dài và vị trí lỗ lắp.

Cấu tạo gối hở thân dài

Phần khuyết phía dưới tạo khoảng trống cho đế đỡ dọc thanh trượt. Thân gối bao quanh cụm bi tuyến tính, còn mặt gá phía trên liên kết với bộ phận chuyển động của máy.

Ảnh chi tiết dòng dài cho thấy cụm bi và các lá thép chặn bố trí dọc thân. Gối trượt là bộ phận chuyển động trên ray; khi đặt cả bộ dẫn hướng, cần xác định thêm chiều dài ray và số gối trên mỗi thanh.

Cụm bi và lá thép chặn của dòng SBR-LUU thân dài — Ảnh minh họa cấu tạo chung dòng dài; kích thước từng mã xem ở bảng thông số.

Lắp đặt và sử dụng

Trước khi lắp con trượt tròn SBR40LUU, làm sạch mặt gá và bề mặt trục. Đưa gối vào thẳng tâm, tránh gõ vào phớt hoặc bộ phận giữ bi.

Gá sơ bộ rồi kiểm tra chuyển động chậm trên toàn hành trình.
Căn chỉnh ray và mặt gá trước khi siết hoàn tất.
Kiểm tra khoảng trống với chặn cuối hành trình và các chi tiết xung quanh.
Che chắn bụi, phoi; bôi trơn theo hướng dẫn của sản phẩm.

Đối với cụm máy mới, cần xét hướng tải, vị trí trọng tâm và khoảng cách giữa các gối. Không suy ra tải cho phép chỉ từ kích thước thân hoặc số lỗ bắt vít.
