Đế Van Thủy Lực NG10 Lắp 2 Van DSG03 Có Van An Toàn BG-03 Chuẩn CETOP5 Ren PT1/2

Đế Van Thủy Lực NG10 Lắp 2 Van DSG03 Có Van An Toàn BG-03 Là Gì?

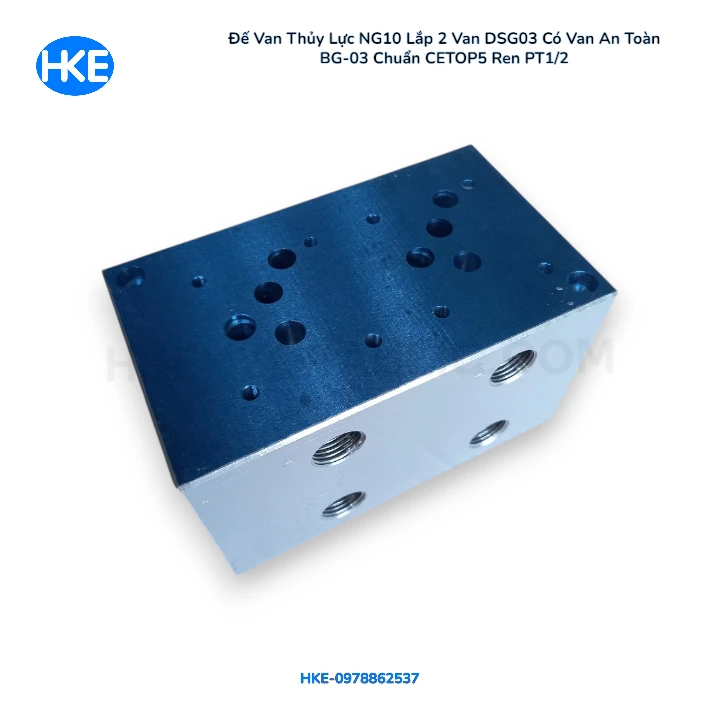

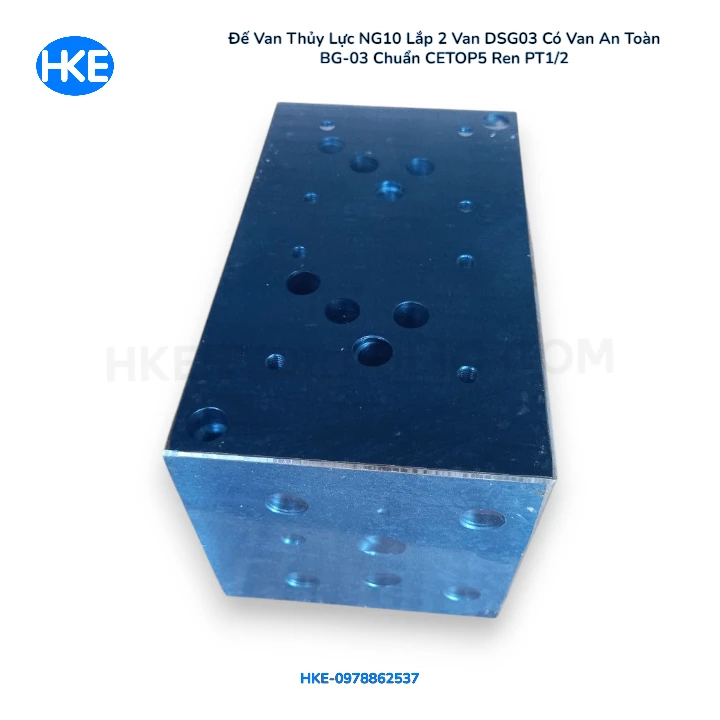

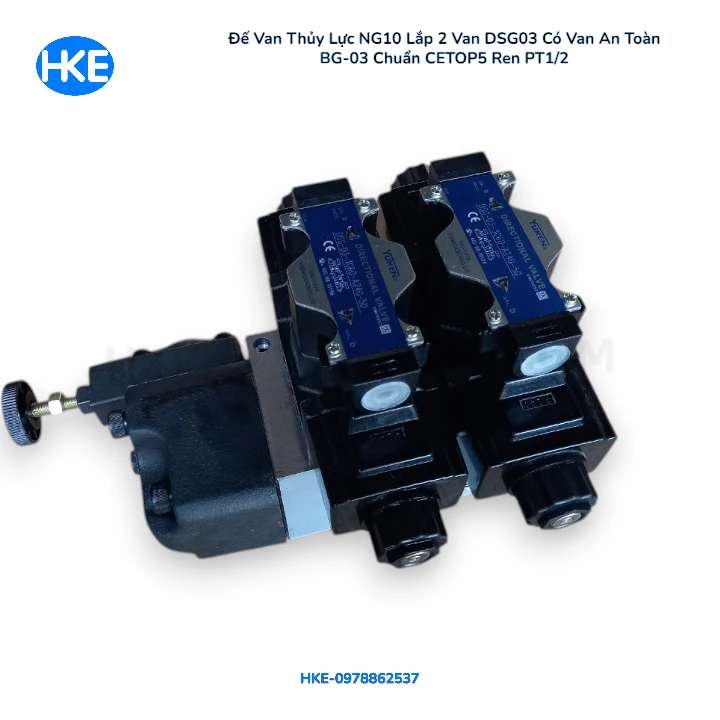

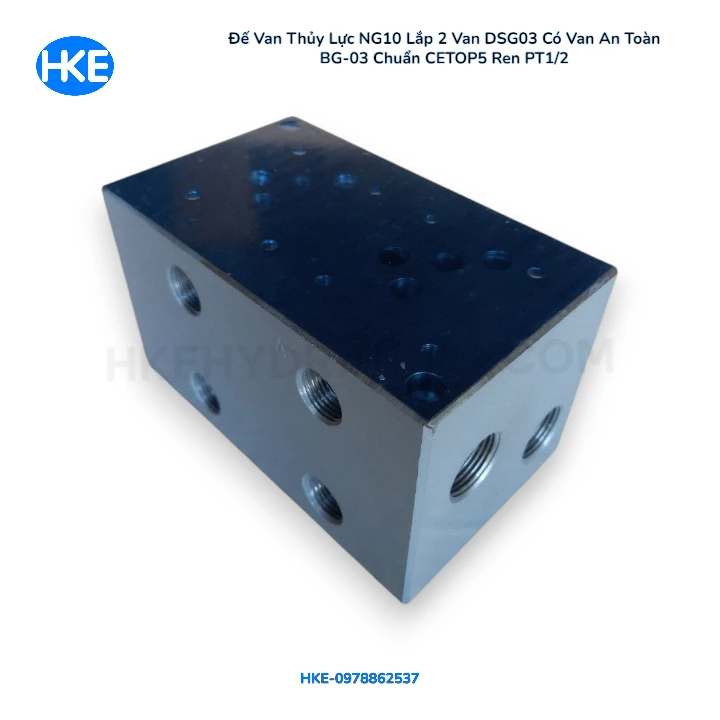

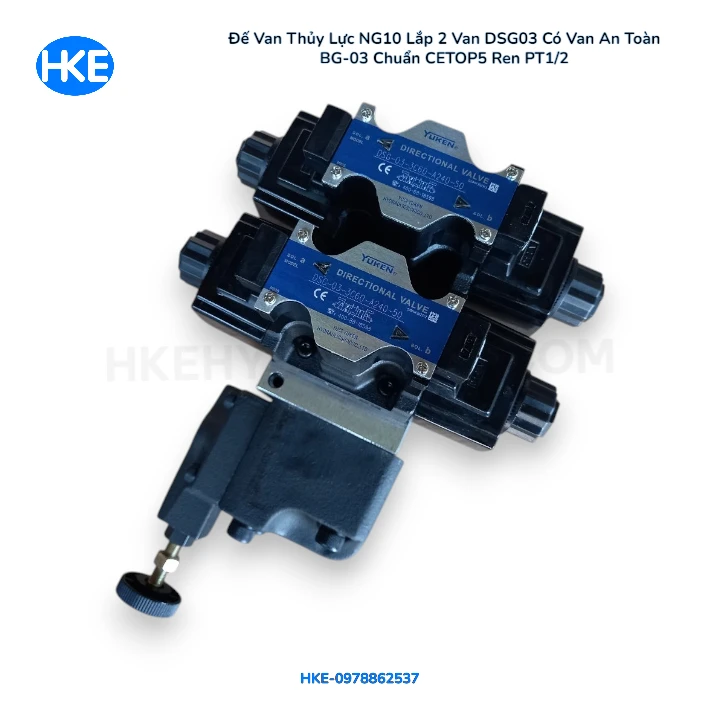

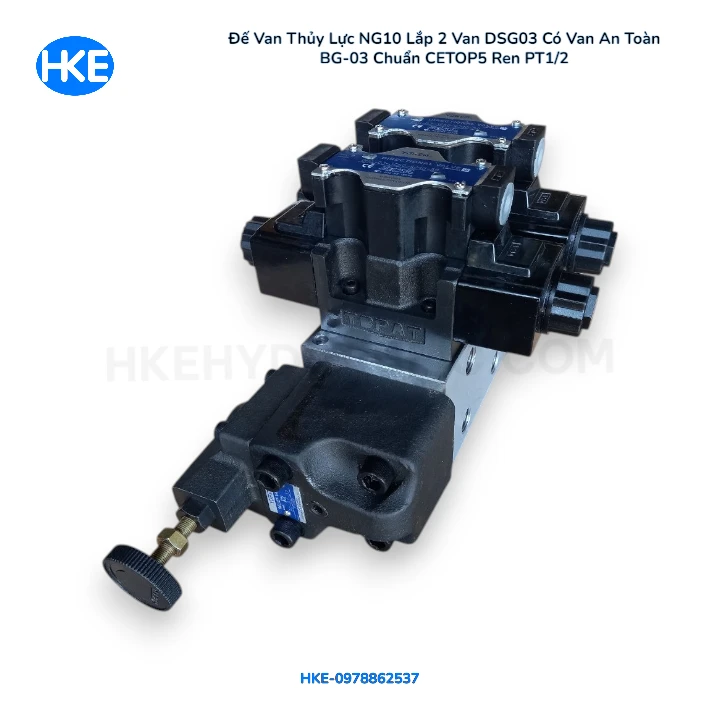

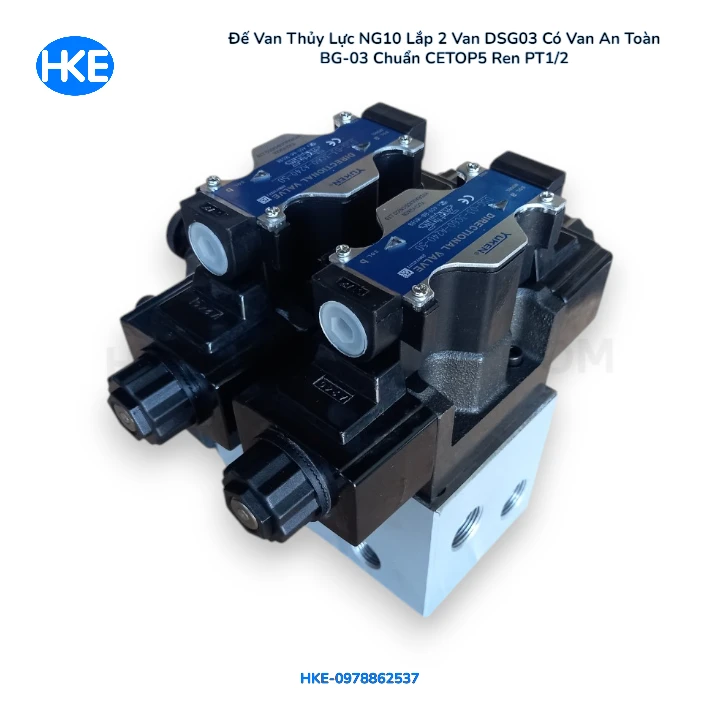

Đế van thủy lực NG10 lắp 2 van DSG03 có van an toàn BG-03 là cụm manifold thủy lực chuẩn CETOP5 (NG10) được gia công CNC từ thép nguyên khối, cho phép lắp đồng thời 02 van điện từ DSG03 và 01 van an toàn BG-03 trên cùng một thân đế.

Khác với các đế van thông thường chỉ có nhiệm vụ phân phối dầu, mẫu đế này còn tích hợp van an toàn BG-03 giúp giới hạn áp suất làm việc, bảo vệ bơm thủy lực, xi lanh, van điện từ và toàn bộ hệ thống khi xảy ra hiện tượng quá tải.

Đây là giải pháp được sử dụng phổ biến trong bộ nguồn thủy lực, máy ép, máy chấn, máy cắt, máy công nghiệp tự động và các hệ thống điều khiển nhiều cơ cấu chấp hành.

Thông Số Kỹ Thuật đế van có van an toàn BG03

Cấu Tạo Đế Van thủy lực NG10 lắp 2 van DSG03 có van an toàn BG-03

Bộ đế gồm các thành phần:

• Thân manifold thép nguyên khối.
• Hai vị trí lắp van điện từ DSG03.
• Một vị trí lắp van an toàn BG-03.
• Đường dầu P, T, A, B được khoan âm bên trong.
• Các cổng ren PT1/2″ kết nối với hệ thống.
• Bulông cố định theo tiêu chuẩn CETOP5.

Toàn bộ các đường dầu được gia công CNC giúp giảm tổn thất áp suất và tăng lưu lượng dầu.

Nguyên Lý Hoạt Động đế lắp 2 van điện từ

Dầu áp lực từ bơm đi vào cổng P của manifold.

Hai van điện từ DSG03 sẽ điều khiển hai cơ cấu chấp hành hoặc hai chế độ hoạt động độc lập theo yêu cầu của hệ thống.

Khi áp suất vượt quá giá trị cài đặt, van an toàn BG-03 sẽ mở để xả dầu từ cổng P về cổng T, giúp:

• Bảo vệ bơm thủy lực.
• Bảo vệ xi lanh.
• Bảo vệ van điện từ.
• Giảm hiện tượng sốc áp.
• Tăng tuổi thọ toàn hệ thống.

Nhờ tích hợp ngay trên thân manifold nên hệ thống gọn hơn rất nhiều so với việc lắp van an toàn rời.

Ưu Điểm Nổi Bật manifold thủy lực NG10.

Thiết kế nhỏ gọn

Tích hợp hai van điện từ và một van an toàn trên cùng một khối manifold giúp tiết kiệm không gian lắp đặt.

Gia công CNC chính xác

Bề mặt tiếp xúc đạt độ phẳng cao, đảm bảo kín dầu tuyệt đối khi lắp van.

Chuẩn CETOP5

Lắp trực tiếp các van điện từ DSG03, DSG-03-3C60, D03 và các model cùng tiêu chuẩn.

Van an toàn tích hợp

Không cần lắp thêm cụm van xả áp bên ngoài, giảm số lượng phụ kiện và đường ống.

Chịu áp suất cao

Thân đế bằng thép C45 chịu áp lực làm việc lên đến 315 Bar.

Dễ bảo trì

Có thể tháo từng van để bảo dưỡng mà không ảnh hưởng đến phần manifold.

Ứng Dụng Thực Tế

Đế van thủy lực NG10 có van an toàn BG-03 được sử dụng trong:

• Bộ nguồn thủy lực.
• Máy ép thủy lực.
• Máy chấn tôn.
• Máy cắt kim loại.
• Máy ép nhựa.
• Máy đột dập.
• Hệ thống nâng hạ.
• Máy tự động công nghiệp.
• Điều khiển hai xi lanh độc lập.
• Hệ thống thủy lực công suất lớn.

So Sánh Với Đế Van Thông Thường

Tại Sao Nên Chọn HKE Hydraulic?

• Gia công CNC chính xác.
• Thép chất lượng cao chịu áp lực lớn.
• Kiểm tra kín dầu trước khi xuất xưởng.
• Hỗ trợ thiết kế manifold theo yêu cầu.
• Có sẵn van DSG03 và BG-03 đồng bộ.
• Tư vấn sơ đồ thủy lực miễn phí.
• Giao hàng nhanh toàn quốc.
• Bảo hành và hỗ trợ kỹ thuật sau bán hàng.

Hướng Dẫn Lắp Đặt manifold thủy lực NG10

1. Làm sạch bề mặt manifold và van.
2. Lắp gioăng đúng vị trí.
3. Xiết bulông theo lực khuyến nghị.
4. Kết nối các cổng P, T, A, B bằng ren PT1/2″.
5. Cài đặt áp suất van an toàn BG-03 phù hợp với hệ thống.
6. Chạy thử và kiểm tra rò rỉ trước khi đưa vào vận hành.

Lỗi Thường Gặp

Van không hoạt động

• Kiểm tra nguồn điện cuộn coil.
• Kiểm tra tín hiệu điều khiển.
• Kiểm tra lõi van có bị kẹt.

Áp suất không lên

• Van an toàn chỉnh quá thấp.
• Bơm thủy lực yếu.
• Đường hút bị lọt khí.

Rò rỉ dầu

• Gioăng lắp sai.
• Bulông chưa đủ lực.
• Bề mặt đế bị trầy xước.

Hệ thống nóng

• Van an toàn mở liên tục.
• Áp suất cài đặt chưa phù hợp.
• Lưu lượng bơm quá lớn.

Câu Hỏi Thường Gặp

Đế này lắp được van nào?

Lắp các van điện từ chuẩn NG10/CETOP5 như DSG03-3C60 và các model tương đương.

Van BG-03 có tác dụng gì?

Van BG-03 giới hạn áp suất, bảo vệ bơm và hệ thống khỏi quá áp.

Ren kết nối bao nhiêu?

Các cổng P, T, A, B sử dụng ren PT1/2″ (ren 21 mm).

Kích thước manifold?

100 × 100 × 170 mm.

Có nhận gia công theo bản vẽ không?

HKE Hydraulic nhận gia công manifold thủy lực theo yêu cầu, từ 1 đến nhiều vị trí lắp van với đầy đủ tiêu chuẩn NG6, NG10, NG16 và các thiết kế đặc biệt.

Kết Luận

Đế van thủy lực NG10 lắp 2 van DSG03 có van an toàn BG-03 là giải pháp tối ưu cho các hệ thống thủy lực yêu cầu điều khiển ổn định, an toàn và tiết kiệm không gian. Với thiết kế chuẩn CETOP5, gia công CNC chính xác, cổng ren PT1/2″ và van an toàn tích hợp, sản phẩm giúp giảm phụ kiện, tăng độ bền và nâng cao hiệu quả vận hành của toàn bộ hệ thống.
