Đế van thủy lực DSG02 có chỉnh áp là loại manifold thủy lực dùng để lắp van điện từ thủy lực DSG-02, DSG-01 hoặc 4WE6. Thiết bị giúp kết nối van điều khiển với hệ thống đường dầu, đồng thời tích hợp van chỉnh áp (relief valve) để kiểm soát áp suất và bảo vệ hệ thống thủy lực.

Đế van DSG02 thường được sử dụng trong các hệ thống máy ép thủy lực, hệ thống thủy lực công nghiệp, máy cơ khí và dây chuyền tự động hóa. Nhờ thiết kế gọn và chắc chắn, thiết bị giúp hệ thống vận hành ổn định và dễ dàng lắp đặt.

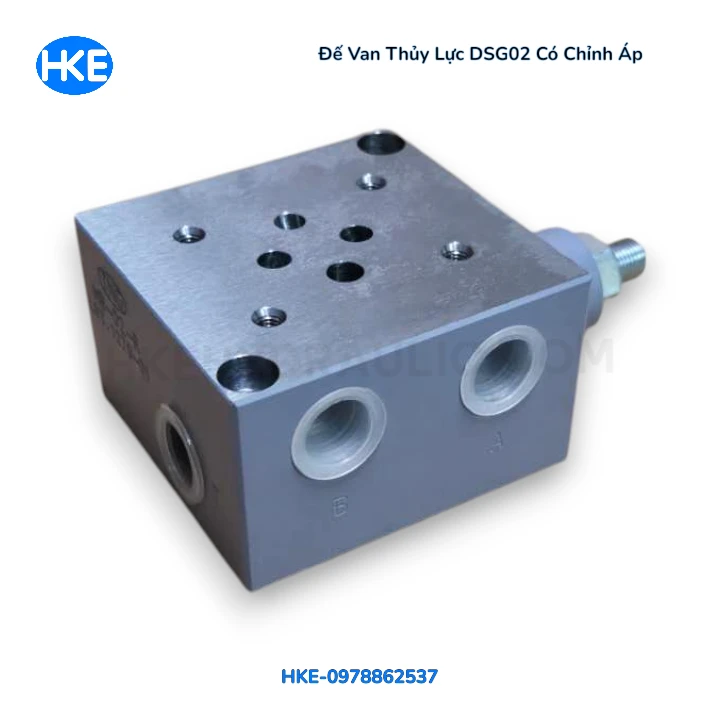

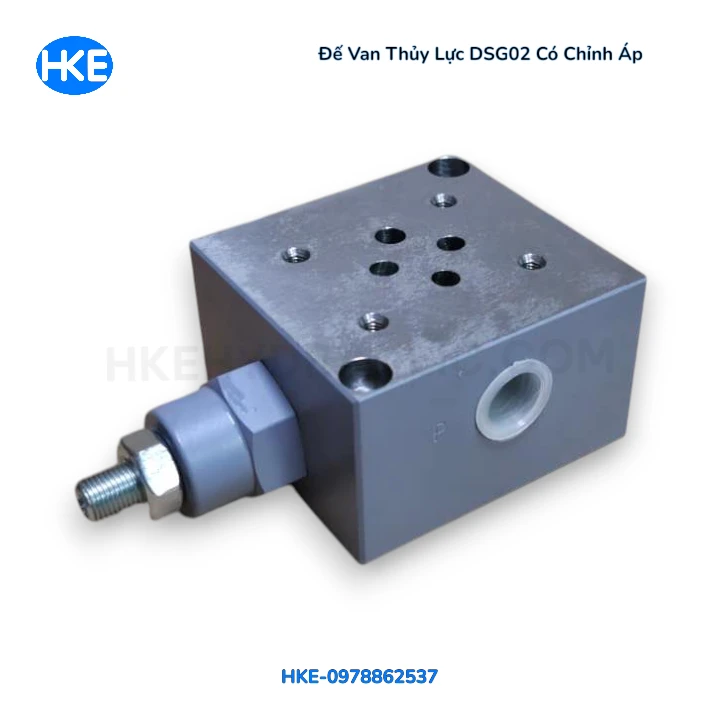

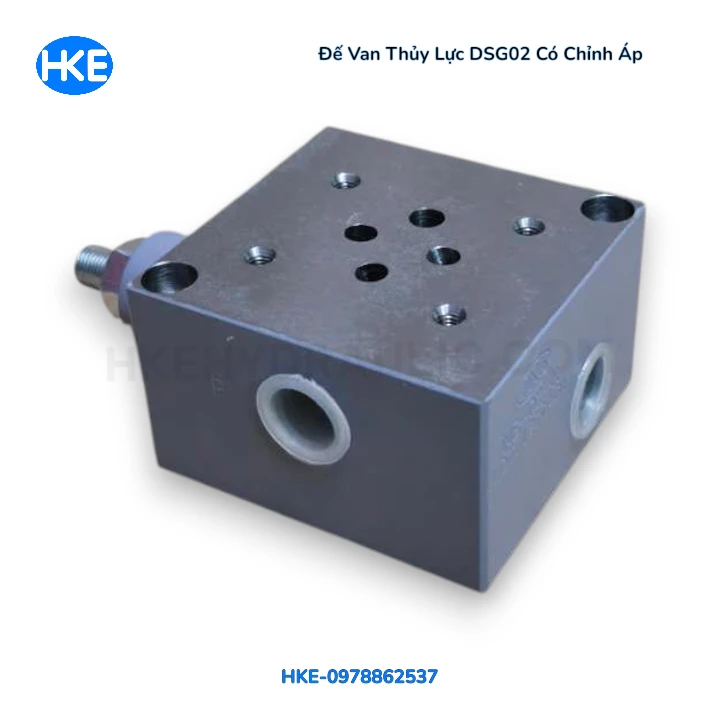

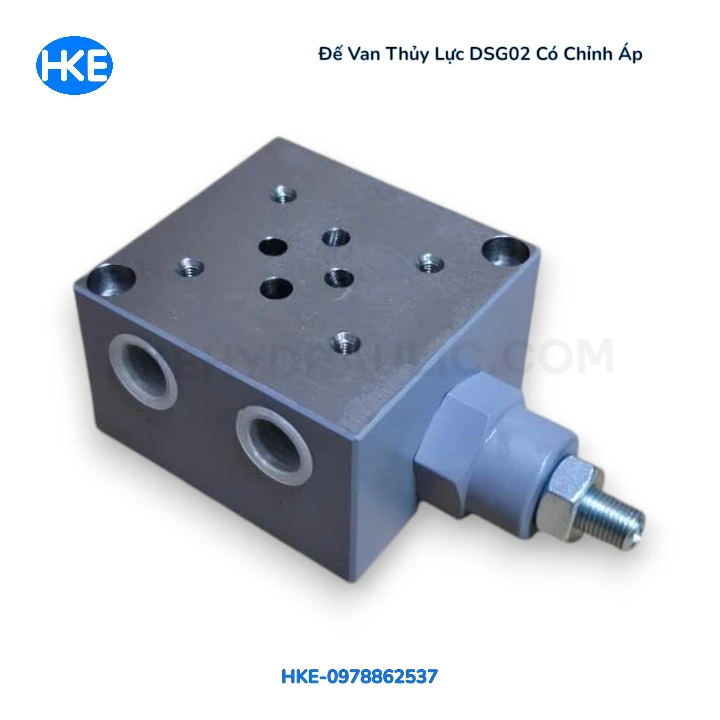

Cấu tạo đế van thủy lực DSG02

Đế van thủy lực size 02 được thiết kế theo tiêu chuẩn NG6 / CETOP3 và gồm các bộ phận chính sau:

1️⃣ Thân đế van (Manifold body)

Thân đế được gia công từ thép hoặc gang chịu lực, bên trong có các đường dẫn dầu được khoan chính xác giúp phân phối dòng dầu trong hệ thống.

2️⃣ Cổng dầu thủy lực

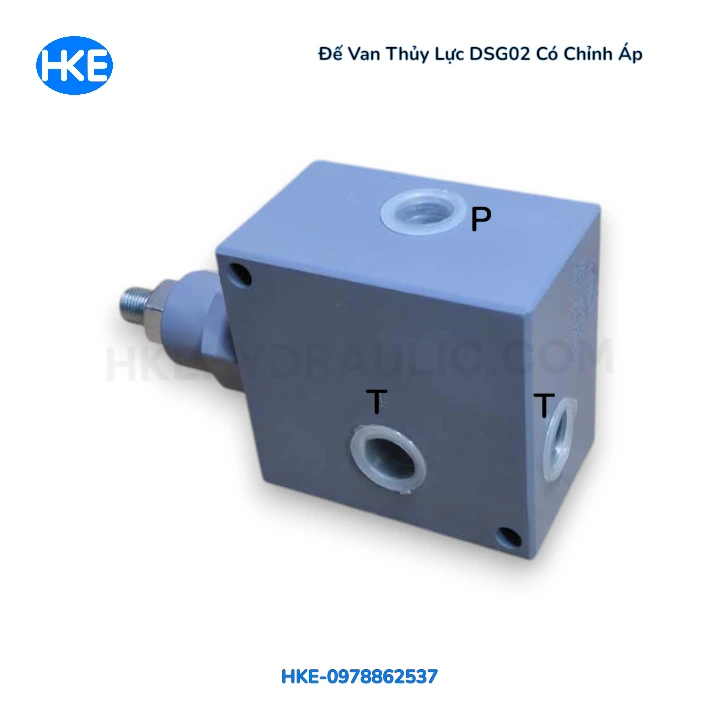

Các cổng dầu tiêu chuẩn gồm:

• P: cổng dầu áp suất từ bơm

• T: cổng hồi dầu về thùng

• A và B: cổng dẫn dầu đến xi lanh hoặc motor thủy lực

Các cổng này thường sử dụng ren PT -3/8”để kết nối với đường ống thủy lực.

3️⃣ Van chỉnh áp tích hợp

Van chỉnh áp giúp điều chỉnh áp suất tối đa trong hệ thống. Khi áp suất vượt quá giá trị cài đặt, van sẽ mở để xả dầu về thùng.

4️⃣ Bề mặt lắp van điện từ

Phần bề mặt được gia công theo tiêu chuẩn CETOP3, cho phép lắp các loại van điện từ như DSG-02 hoặc 4WE6 một cách chính xác.

Nguyên lý hoạt động

Khi hệ thống thủy lực hoạt động, dầu từ bơm thủy lực được dẫn vào cổng P của đế van. Van điện từ gắn trên đế sẽ điều khiển hướng dòng dầu đi đến cổng A hoặc B, từ đó điều khiển xi lanh thủy lực hoặc motor thủy lực.

Trong trường hợp áp suất vượt quá mức cài đặt, van chỉnh áp trên đế van sẽ mở để xả dầu về cổng T, giúp giảm áp suất và bảo vệ toàn bộ hệ thống.

So sánh đế van thủy lực DSG02 và DSG03

Trong hệ thống thủy lực, đế van size 02 và size 03 là hai loại phổ biến. Tuy nhiên, chúng có sự khác biệt về kích thước và lưu lượng dầu.

👉 Đế van 02 phù hợp cho các hệ thống thủy lực nhỏ và trung bình.
👉 Đế van 03 phù hợp với hệ thống cần lưu lượng dầu lớn hơn.

Ưu điểm của đế van thủy lực DSG02 có chỉnh áp

✔ Thiết kế gọn, dễ lắp đặt
✔ Tích hợp van chỉnh áp giúp bảo vệ hệ thống
✔ Phù hợp nhiều loại van điện từ phổ biến
✔ Chịu áp suất cao và vận hành ổn định
✔ Giảm chi phí lắp thêm van chỉnh áp ngoài

Ứng dụng trong hệ thống thủy lực

Đế van thủy lực DSG02 có chỉnh áp được sử dụng trong nhiều thiết bị như:

• Máy ép thủy lực

• Máy cơ khí công nghiệp

• Hệ thống nâng hạ thủy lực

• Dây chuyền sản xuất tự động

• Hệ thống điều khiển xi lanh thủy lực

Nhờ khả năng điều chỉnh áp suất linh hoạt, thiết bị giúp hệ thống hoạt động ổn định và an toàn.

Câu hỏi thường gặp

Đế van thủy lực DSG02 có chỉnh áp lắp được những loại van nào?

Đế van có thể lắp DSG-02, DSG-01 hoặc 4WE6 theo tiêu chuẩn CETOP3.

Đế van DSG02 chịu áp suất bao nhiêu?

Thông thường đế van có thể chịu áp suất khoảng 210 bar tối đa 350 bar

Khi nào nên dùng đế van DSG03?

Đế van 03 thường được sử dụng khi hệ thống cần lưu lượng dầu lớn hơn và công suất cao hơn.

Xem thêm: đế van thủy lực DSG03 cho hệ thống lưu lượng lớn hơn.

Cách chọn đế van thủy lực DSG02 hay DSG03 cho hệ thống thủy lực

Việc lựa chọn đế van thủy lực DSG02 có chỉnh áp hoặc DSG03 phụ thuộc vào lưu lượng dầu và công suất của hệ thống thủy lực.

Nếu hệ thống có lưu lượng nhỏ đến trung bình, thường sử dụng van điện từ 4WE6 hoặc DSG-02, thì đế van DSG02 (size 02) là lựa chọn phù hợp. Loại đế này có kích thước gọn, dễ lắp đặt và đáp ứng tốt các hệ thống máy ép nhỏ, thiết bị cơ khí và hệ thống thủy lực công suất vừa.

Trong trường hợp hệ thống cần lưu lượng dầu lớn hơn, hoặc sử dụng van điện từ DSG-03 / 4WE10, nên sử dụng đế van DSG03 (size 03). Loại đế này có kích thước lớn hơn, cho phép dòng dầu lưu thông nhiều hơn và phù hợp với các hệ thống thủy lực công suất lớn.

Tóm lại:

• DSG02 → hệ thống thủy lực nhỏ và trung bình

• DSG03 → hệ thống thủy lực công suất lớn, lưu lượng cao

Việc lựa chọn đúng loại đế van giúp hệ thống thủy lực vận hành ổn định, giảm tổn thất áp suất và tăng tuổi thọ thiết bị.
