Giải nhiệt dầu AH0608T

Giải nhiệt dầu AH0608T-CA: chọn theo lưu lượng và tải nhiệt

Giải nhiệt dầu AH0608T là dòng két làm mát dầu thủy lực bằng gió (Air Oil Cooler) được sử dụng phổ biến trong các hệ thống thủy lực công nghiệp. Sản phẩm giúp giảm nhiệt độ dầu nhanh chóng, tăng tuổi thọ thiết bị và đảm bảo hệ thống vận hành ổn định.

Giải nhiệt dầu AH0608T có các phiên bản nguồn điện riêng. Các lựa chọn điện áp gồm:

• AC220V

• AC380V

• DC24V

• DC12V

Các phiên bản điện áp gồm AC220V, AC380V, DC12V và DC24V. Tài liệu nhà sản xuất còn liệt kê AC110V; dải AC220–240V, tần số AC 50/60Hz. Cần xác nhận điện áp trên tem quạt trước khi đấu điện. Một chiếc quạt không sử dụng đồng thời tất cả các mức điện áp này.

Cấu tạo giải nhiệt dầu AH0608T

Giải nhiệt dầu AH0608T gồm các bộ phận chính:

1️⃣ Lõi tản nhiệt nhôm

• truyền nhiệt nhanh

• hiệu suất làm mát cao

• chống ăn mòn tốt

2️⃣ Quạt làm mát công suất lớn

• tạo luồng gió mạnh

• tăng hiệu quả trao đổi nhiệt

3️⃣ Khung bảo vệ

• bảo vệ quạt

• chống va đập

4️⃣ Cổng kết nối dầu

• dễ lắp đặt vào hệ thống thủy lực

Nguyên lý hoạt động

Dầu nóng từ hệ thống thủy lực sẽ đi vào két giải nhiệt AH0608T.

Quạt gió hoạt động tạo luồng không khí đi qua lõi tản nhiệt nhôm, giúp:

• hấp thụ nhiệt từ dầu

• làm giảm nhiệt độ dầu

Sau đó dầu mát sẽ quay lại hệ thống.

➡️ Nhờ đó hệ thống thủy lực hoạt động ổn định và bền hơn.

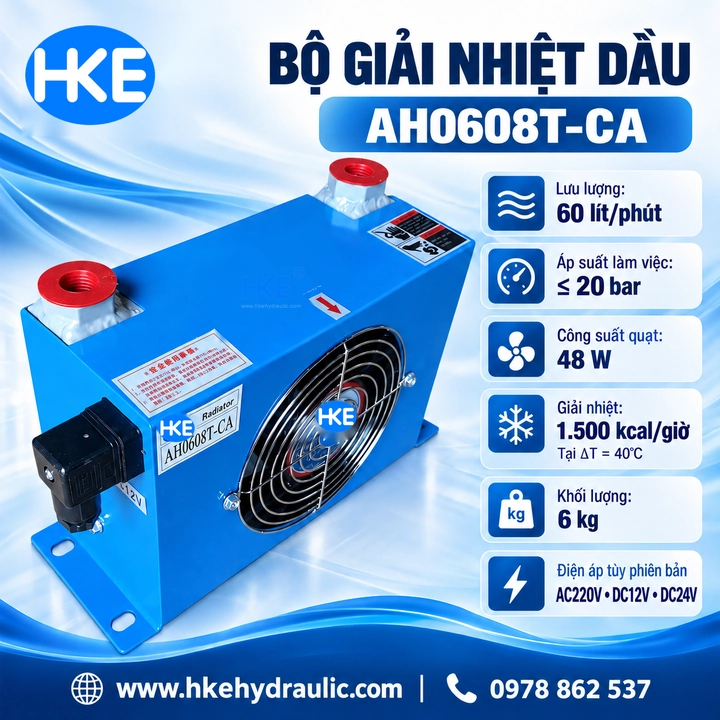

Thông số kỹ thuật giải nhiệt dầu AH0608T

Các trị số dưới đây áp dụng cho mẫu AH0608T-CA một quạt trong tài liệu nhà sản xuất. Không dùng thông số của AH0608TL hai quạt hoặc KY-60TL để thay thế.

Thông số quạt và kích thước lắp đặt

48 W là công suất điện của quạt; 1,74 kW là công suất tản nhiệt tại ΔT = 40°C. Không hiểu ΔT = 40°C là dầu sẽ giảm 40°C sau một lần qua két. Khi chọn két cần đối chiếu tải nhiệt và điều kiện nhiệt độ thực tế.

Các phiên bản điện áp của giải nhiệt dầu AH0608T

Giải nhiệt dầu AH0608T AC380V

Phiên bản AH0608T AC380V sử dụng quạt có điện áp định mức AC380V, phù hợp khi hệ thống có nguồn cấp tương ứng. Khi đặt hàng, ghi rõ AC380V và đối chiếu tem quạt, số pha cùng sơ đồ đấu dây của đúng phiên bản trước khi lắp đặt. AC380V là lựa chọn điện áp riêng, không đấu nguồn 380V vào quạt AC220V.

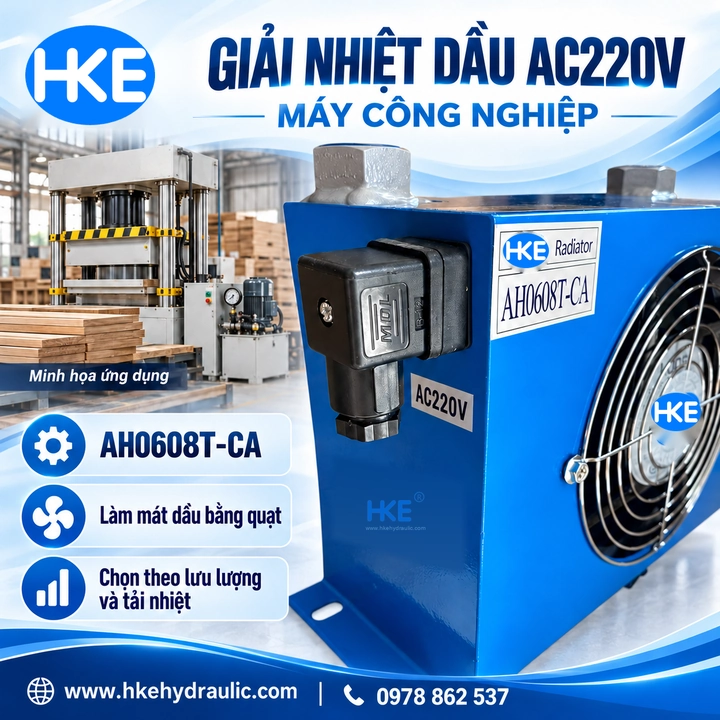

1. Giải nhiệt dầu AH0608T AC220V

Đây là loại phổ biến nhất.

Ưu điểm:

• dễ sử dụng

• phù hợp máy công nghiệp

• nguồn điện phổ biến

Ứng dụng:

• bộ nguồn thủy lực

• máy ép

• máy CNC

• máy dập

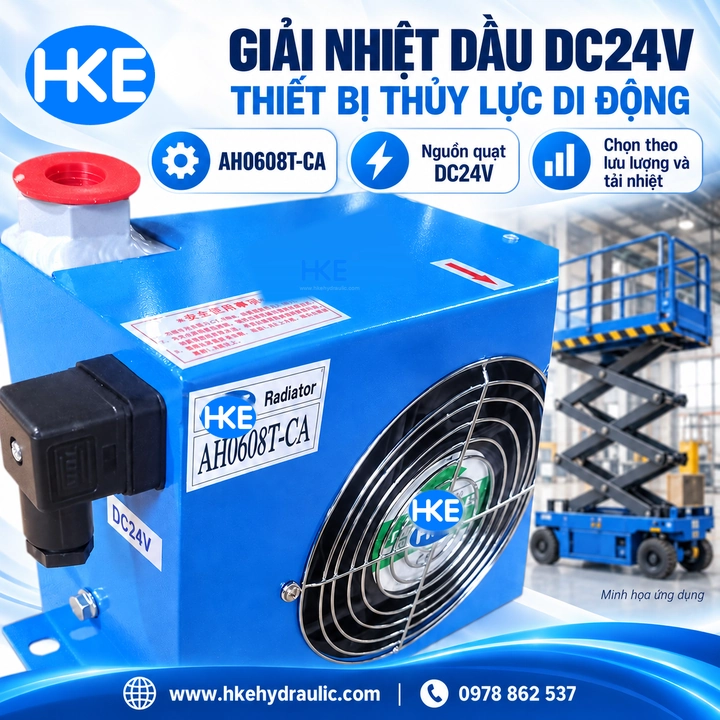

2. Giải nhiệt dầu AH0608T DC24V

Loại này thường dùng cho:

• xe chuyên dụng

• máy công trình

• hệ thống thủy lực di động

Ưu điểm:

• an toàn

• tiết kiệm điện

• phù hợp nguồn ắc quy 24V

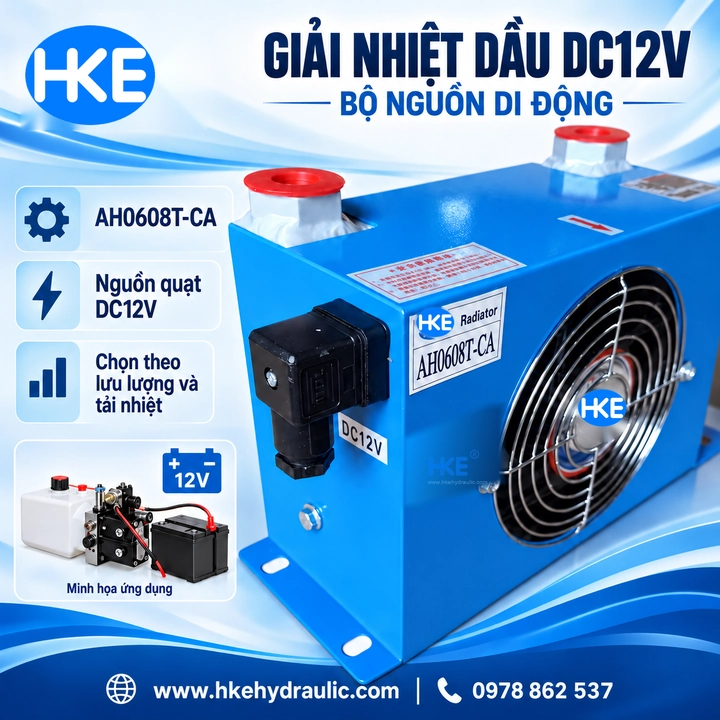

3. Giải nhiệt dầu AH0608T DC12V

Dùng cho các hệ thống nhỏ:

• xe nâng

• xe tải

• máy thủy lực mini

Ưu điểm:

• lắp đặt đơn giản

• dùng trực tiếp nguồn 12V

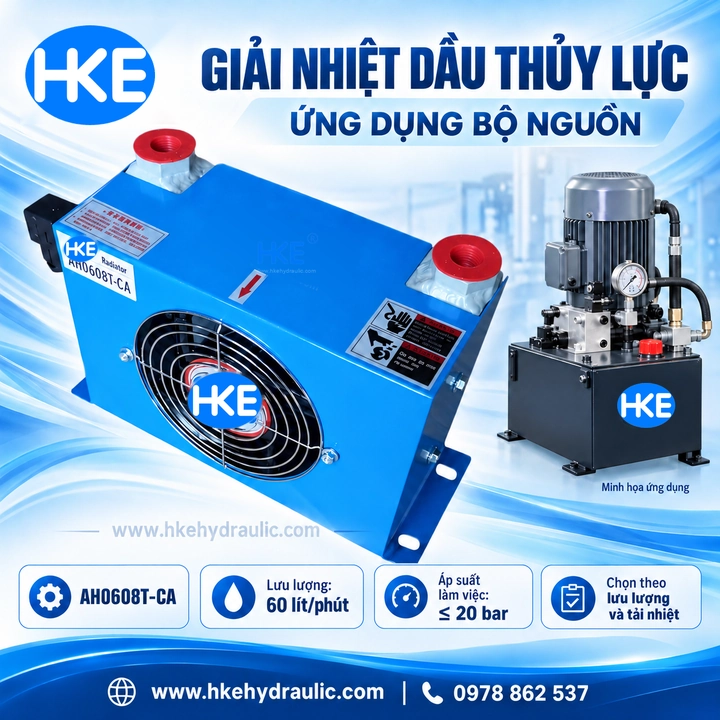

Ứng dụng của giải nhiệt dầu AH0608T

Sản phẩm được dùng trong nhiều ngành:

• hệ thống thủy lực công nghiệp

• máy ép thủy lực

• máy CNC

• bộ nguồn thủy lực

• máy công trình

• máy nông nghiệp

Ưu điểm của giải nhiệt dầu AH0608T

✔ làm mát dầu nhanh
✔ tăng tuổi thọ dầu thủy lực
✔ giảm hư hỏng bơm và van
✔ lắp đặt đơn giản
✔ giá thành hợp lý

Cách lựa chọn giải nhiệt dầu thủy lực

Khi chọn giải nhiệt dầu cần chú ý:

• lưu lượng dầu hệ thống

• áp suất làm việc

• nhiệt độ dầu

• nguồn điện quạt

Việc chọn đúng giải nhiệt giúp hệ thống vận hành ổn định và tiết kiệm chi phí bảo trì.

<h2data-section-id=”k6jatn” data-start=”159″ data-end=”199″>So sánh AH0608T với các model khác

Bảng so sánh giải nhiệt dầu AH series

👉 AH0608T là model phổ biến nhất vì:

• kích thước vừa phải

• hiệu suất tốt

• giá hợp lý

<h2data-section-id=”57muun” data-start=”592″ data-end=”638″>Hướng dẫn lắp đặt giải nhiệt dầu AH0608T

Két làm mát dầu thủy lực AH0608T-CA có giới hạn áp suất làm việc ≤20 bar theo tài liệu đã đối chiếu. Không lắp trực tiếp vào đường cấp cao áp vượt giới hạn này. Khi bố trí ở đường hồi hoặc mạch làm mát riêng, cần kiểm tra lưu lượng thực tế qua két và áp suất tại két, kể cả lúc khởi động dầu nguội.

Để hệ thống làm mát hiệu quả, nên lắp giải nhiệt dầu theo các nguyên tắc:

✔ lắp trên đường hồi dầu (Return line)
✔ đặt nơi thông thoáng gió
✔ không để vật cản phía trước quạt
✔ đảm bảo lọc dầu sạch

Ví dụ sơ đồ lắp:

Việc lắp đúng giúp:

• giảm nhiệt dầu

• tăng tuổi thọ bơm

• giảm hư hỏng van

<h2data-section-id=”uooc4j” data-start=”1091″ data-end=”1138″>Lưu ý khi sử dụng giải nhiệt dầu thủy lực

Trong quá trình sử dụng cần chú ý:

🔹 vệ sinh két tản nhiệt định kỳ
🔹 kiểm tra quạt làm mát
🔹 đảm bảo dầu sạch
🔹 không để két tản nhiệt bị bít bụi

Nếu hệ thống hoạt động liên tục, nên kiểm tra giải nhiệt mỗi 3–6 tháng.

HKE Hydraulic – Nhà cung cấp thiết bị thủy lực

HKE Hydraulic chuyên cung cấp:

• giải nhiệt dầu thủy lực

• bơm thủy lực

• van điện từ thủy lực

• bộ nguồn thủy lực

• linh kiện thủy lực

Sản phẩm chất lượng, giá cạnh tranh, giao hàng toàn quốc.

🌐 Website
https://hkehydraulic.com/

FAQ – Câu hỏi thường gặp

Giải nhiệt dầu AH0608T dùng cho lưu lượng bao nhiêu?

Khoảng 60 L/min theo nhà sản xuất tùy hệ thống.

Khi nào cần dùng giải nhiệt dầu?

Khi nhiệt độ dầu vượt 50–60°C, nên lắp giải nhiệt để bảo vệ hệ thống.

Có thể lắp giải nhiệt trực tiếp vào bộ nguồn không?

Có. AH0608T thường lắp trực tiếp trên đường hồi dầu.
