Mặt bích thủy lực góc 90° AFW ren trong dùng để bố trí đường ống đổi hướng tại vị trí mặt lắp tương thích. Khi đường ống không thể đi thẳng ra khỏi thiết bị, kiểu bích cong là phương án cần đối chiếu về hướng lắp, kích thước và không gian thao tác.
Chọn mặt bích thủy lực góc 90° theo hướng đường ống
Hãy xác định đường ống cần đi lên, xuống hay sang bên trước khi chọn mã. Bên cạnh tâm lỗ và cỡ ren, cần kiểm tra khoảng trống quanh thân cong và đầu nối để còn thao tác lắp, tháo, bảo trì. Không chọn chỉ vì nhìn bên ngoài giống mẫu cũ.
Tra mã mặt bích AFW: nhóm 3xx và 6xx

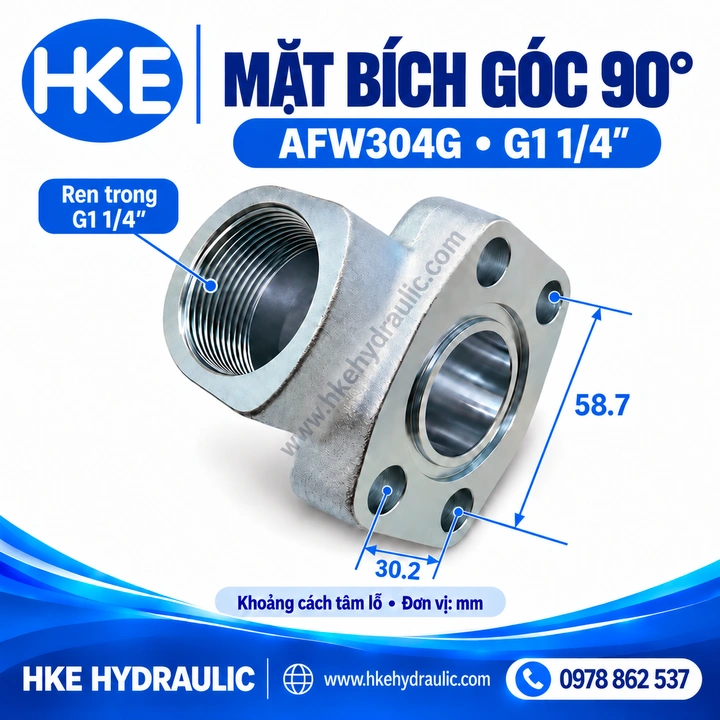

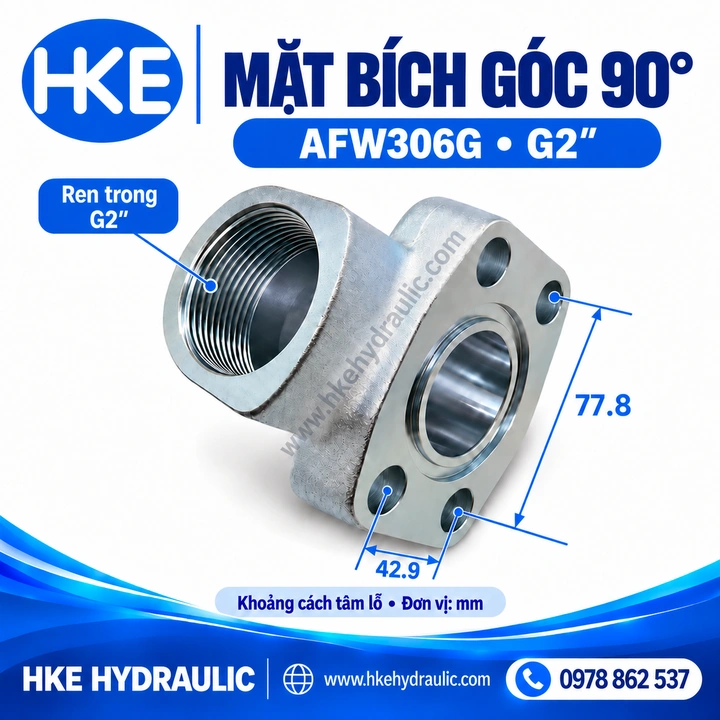

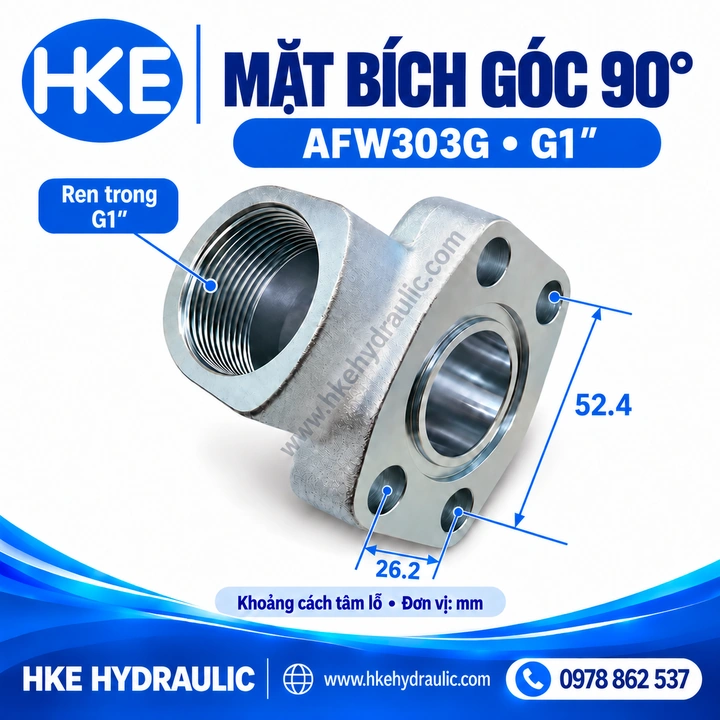

Thư viện HKE có ảnh AFW301G–AFW306G và AFW601G–AFW606G. Chọn mã trong bảng để mở ảnh kích thước ở tab mới. Cỡ ren dưới đây được ghi theo tên ảnh sản phẩm; các kích thước lắp và O-ring cần đối chiếu trên bản kích thước của đúng mã.
| Mã mặt bích | Cỡ ren theo tên ảnh | Bản kích thước |
|---|---|---|
| AFW301G | G1/2 | Xem ảnh AFW301G |
| AFW302G | G3/4 | Xem ảnh AFW302G |
| AFW303G | G1 | Xem ảnh AFW303G |
| AFW304G | G1 1/4 | Xem ảnh AFW304G |
| AFW305G | G1 1/2 | Xem ảnh AFW305G |
| AFW306G | G2 | Xem ảnh AFW306G |
| AFW601G | G1/2 | Xem ảnh AFW601G |
| AFW602G | G3/4 | Xem ảnh AFW602G |
| AFW603G | G1 | Xem ảnh AFW603G |
| AFW604G | G1 1/4 | Xem ảnh AFW604G |
| AFW605G | G1 1/2 | Xem ảnh AFW605G |
| AFW606G | G2 | Xem ảnh AFW606G |
Không dùng bảng AFS cho AFW và không mặc định nhóm 3xx thay được nhóm 6xx dù cùng cỡ ren. Áp suất làm việc, vật liệu, bu lông và vòng làm kín cần xác nhận theo tài liệu của hàng cung cấp.
So sánh mặt bích cong AFW và mặt bích thẳng AFS
| Tiêu chí | AFW góc 90° | AFS thẳng |
|---|---|---|
| Hướng kết nối | Đổi hướng tại thân bích | Đi thẳng qua thân bích |
| Điểm cần kiểm tra thêm | Hướng quay, khoảng trống quanh thân cong | Khoảng trống phía trước cổng ra |
| Cách chọn mã | Đối chiếu bản kích thước AFW | Đối chiếu bản kích thước AFS |
Nếu đường ống đi thẳng, xem mặt bích thủy lực thẳng AFS ren trong và bảng mã tương ứng.

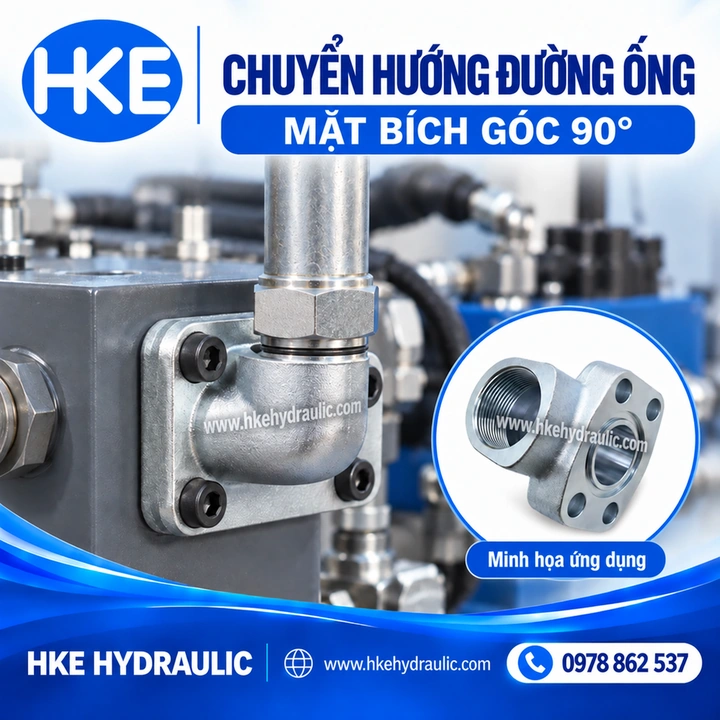

Mặt bích thủy lực góc 90° kết nối bơm và đường ống
Khi chọn bích cong cho bơm thủy lực, cần biết mã bơm, vị trí cổng dầu và bản vẽ mặt lắp. Bích AFW chỉ phù hợp khi toàn bộ giao diện kết nối và điều kiện vận hành tương thích; không có kết luận lắp vừa mọi bơm cùng cỡ ren.
Gửi mẫu để chọn đúng mã
- Ảnh hai mặt của mẫu cũ và vị trí lắp trên máy.
- Mã AFW, cỡ ren và số lượng cần mua.
- Tâm lỗ theo hai chiều, kích thước cổng dầu và phần làm kín.
- Hướng ra ống mong muốn, áp suất và nhiệt độ vận hành.
Câu hỏi thường gặp
Bích cong có thay trực tiếp bích thẳng được không?
Cần kiểm tra mặt lắp, cổng dầu, làm kín và không gian đường ống. Cùng cỡ ren không đủ để xác nhận thay thế.
AFW3xx và AFW6xx có dùng chung kích thước không?
Hãy mở ảnh đúng mã để đối chiếu. Không suy ra kích thước hoặc khả năng chịu áp chỉ từ cỡ ren.
Báo giá cần gửi gì?
Gửi mã hàng hoặc ảnh mẫu kèm số đo và số lượng. HKE sẽ trao đổi thông tin cần đối chiếu trước khi chọn hàng.
Xem thêm ống và phụ kiện thủy lực. Liên hệ HKE Hydraulic: 0978 862 537.
