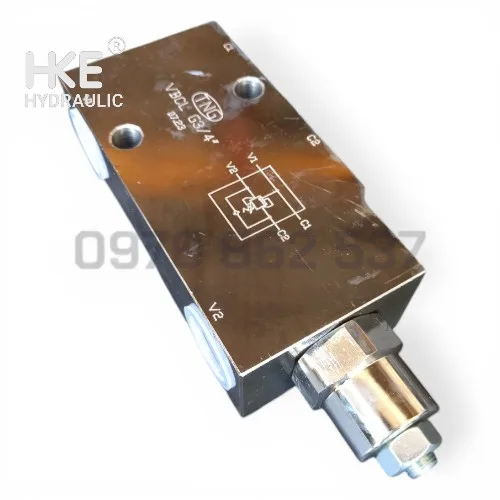

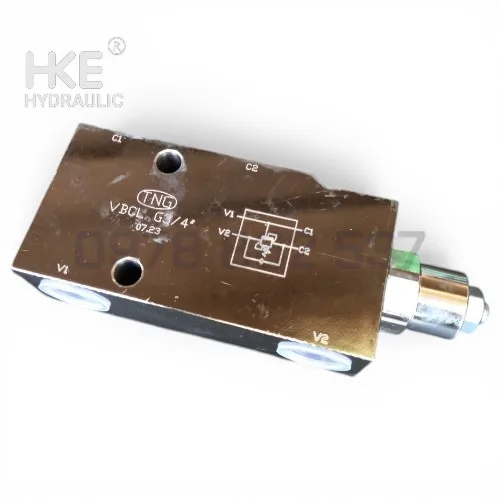

Van cân bằng 1 đầu VBCL-340 ren 27mm (G3/4)

1️⃣ Van cân bằng 1 đầu VBCL-340 ren 27mm là gì?

Van cân bằng 1 đầu VBCL-340 ren 27mm (G3/4″) là dòng van cân bằng thủy lực đơn (Single Counterbalance Valve) chuyên dùng để giữ tải và chống tụt xi lanh trong hệ thống thủy lực công nghiệp tải trung bình và lớn.

Thiết bị này giúp kiểm soát áp suất và chuyển động của xi lanh khi nâng – hạ tải, đảm bảo:

• Không tụt tải khi dừng bơm

• Không gây sốc tải khi hạ

• Tăng độ an toàn cho hệ thống

• Bảo vệ bơm và xi lanh

VBCL-340 thường được lắp trực tiếp trên xi lanh hoặc cụm manifold trong hệ thống nâng hạ.

2️⃣ Thông số kỹ thuật Van cân bằng 1 đầu VBCL-340 ren 27mm

• Model: VBCL-340

• Loại: Van cân bằng 1 đầu (Single Counterbalance Valve)

• Ren kết nối: G3/4″ (ren 27mm)

• Lưu lượng tối đa: 60–80 lít/phút

• Áp suất làm việc tối đa: 350 bar

• Vật liệu thân: Thép chịu áp lực cao

• Kiểu lắp: Lắp trực tiếp hoặc lắp đế

3️⃣ Cấu tạo van cân bằng 1 đầu VBCL-340 ren 27mm

Van VBCL-340 gồm các bộ phận chính:

1. Thân van thép đúc nguyên khối

2. Lò xo điều chỉnh áp suất

3. Piston điều khiển pilot

4. Van một chiều tích hợp

5. Vít chỉnh áp suất

Thiết kế tích hợp van một chiều cho phép dầu đi vào xi lanh tự do, nhưng khi dầu hồi sẽ bị kiểm soát bởi cơ cấu cân bằng áp suất.

4️⃣ Nguyên lý hoạt động của Van cân bằng 1 đầu VBCL-340 ren 27mm

Van hoạt động dựa trên sự cân bằng giữa:

• Áp suất tải từ xi lanh

• Áp suất pilot điều khiển

• Lực lò xo bên trong

Khi nâng tải:

✔ Dầu đi qua van một chiều
✔ Xi lanh nâng bình thường

Khi dừng bơm:

✔ Van đóng
✔ Giữ áp trong xi lanh
✔ Không tụt tải

Khi hạ tải:

✔ Áp pilot mở van
✔ Dầu hồi có kiểm soát
✔ Hạ tải êm và an toàn

Đây là cơ chế chống tụt xi lanh hiệu quả.

5️⃣ Ưu điểm nổi bật của VBCL-340

• Ren lớn 27mm phù hợp lưu lượng cao

• Chịu áp suất đến 350 bar

• Hoạt động ổn định, bền bỉ

• Gia công chính xác, độ kín cao

• Phù hợp tải trọng trung bình – lớn

6️⃣ Ứng dụng thực tế

Van cân bằng 1 đầu VBCL-340 ren 27mm được sử dụng trong:

• Máy ép thủy lực tải lớn

• Hệ thống bàn nâng công nghiệp

• Xe cẩu – xe nâng

• Máy công trình

• Thiết bị nâng hạ cơ khí

• Hệ thống thủy lực công nghiệp nặng

7️⃣ So sánh van cân bằng 1 đầu VBCL-340 ren 27mm với các dòng khác.

VBCL-340 phù hợp hệ thống có lưu lượng cao hơn VBCL-120 và VBCL-380.

8️⃣ Hướng dẫn điều chỉnh áp suất van

• Cài đặt áp suất mở cao hơn áp tải 25–30%

• Không vượt quá 350 bar

• Lắp đúng chiều ký hiệu trên thân van

• Kiểm tra định kỳ để đảm bảo độ kín

9️⃣ Vì sao nên mua tại HKE Hydraulic?

HKE Hydraulic cung cấp:

✔ Van cân bằng VBCL-340 chính hãng
✔ Tư vấn kỹ thuật phù hợp tải trọng
✔ Hàng sẵn kho
✔ Hỗ trợ kỹ thuật toàn quốc
✔ Giá cạnh tranh cho xưởng cơ khí

Van cân bằng VBCL-340 dùng cho hệ thống nào?

Phù hợp hệ nâng hạ tải trung bình và lớn trong công nghiệp.

Ren 27mm tương đương chuẩn gì?

Ren 27mm tương đương chuẩn G3/4″.

Van có chịu áp suất cao không?

VBCL-340 chịu áp tối đa 350 bar.

Có thể chỉnh áp suất mở không?

Có, van có vít chỉnh áp tích hợp.
