Van Điện Từ Thủy Lực 4WE6G NG6 CETOP3 – Áp Suất 315 Bar

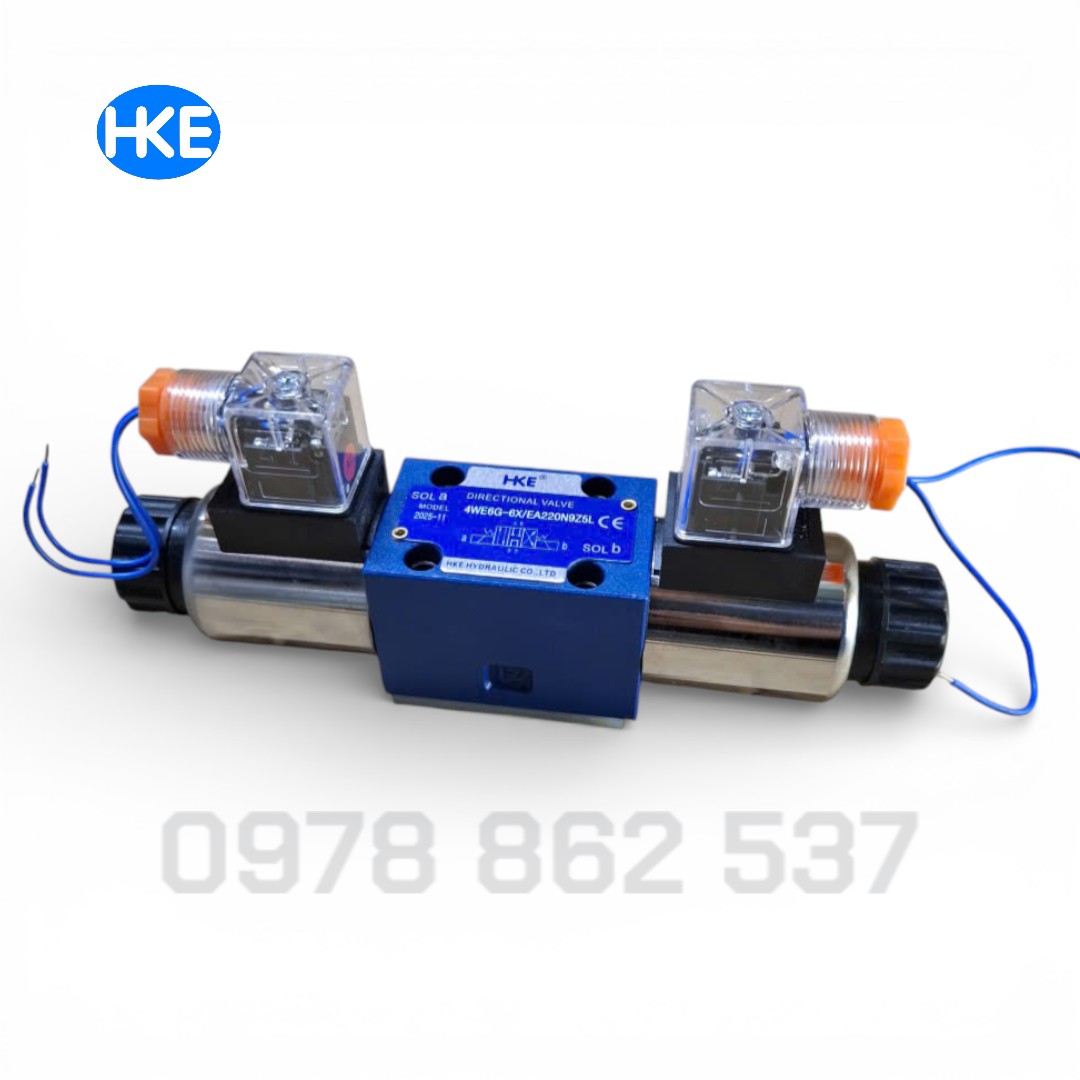

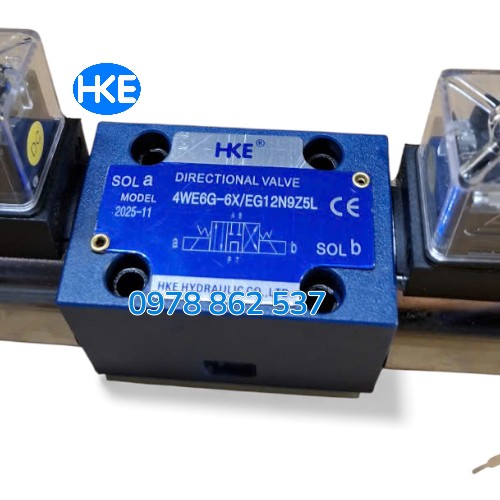

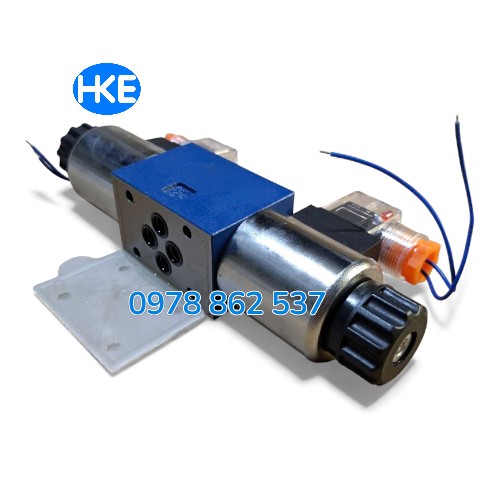

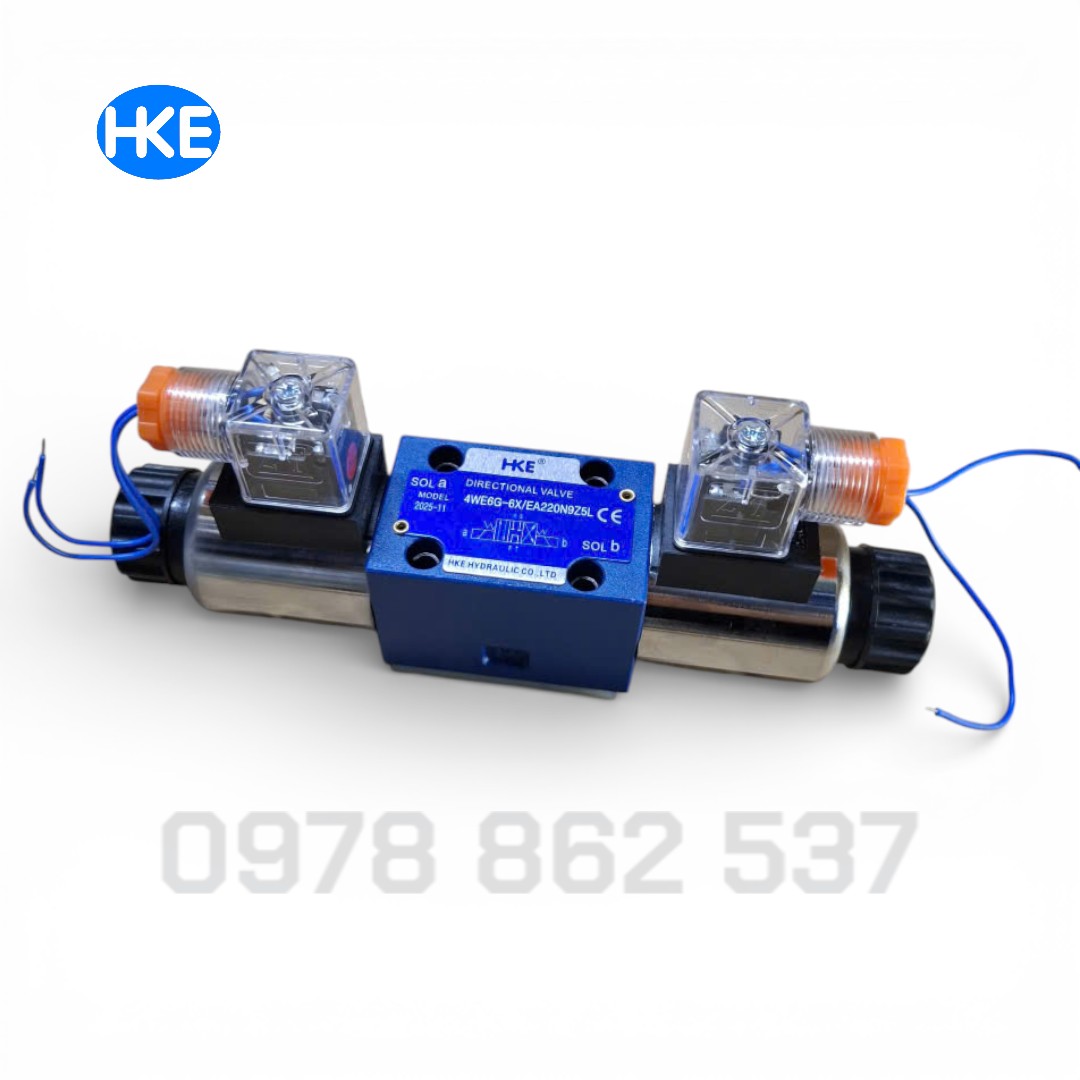

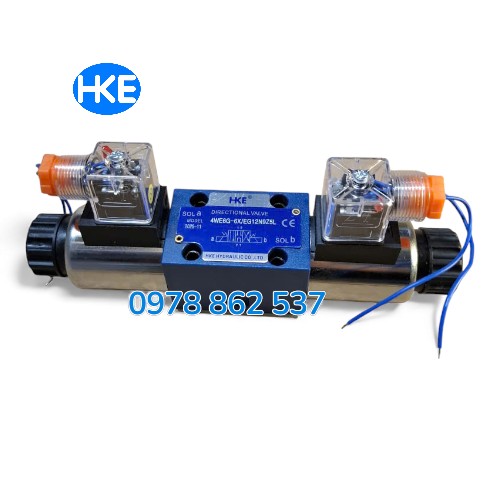

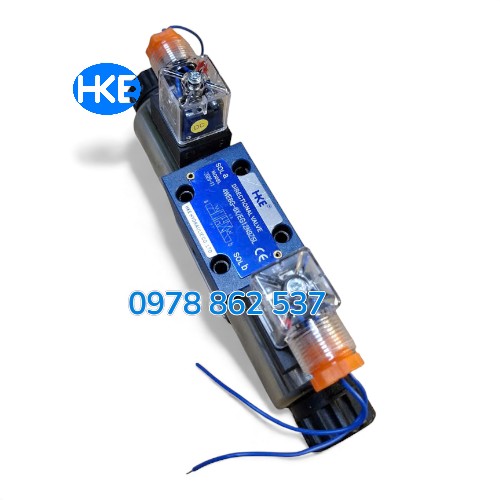

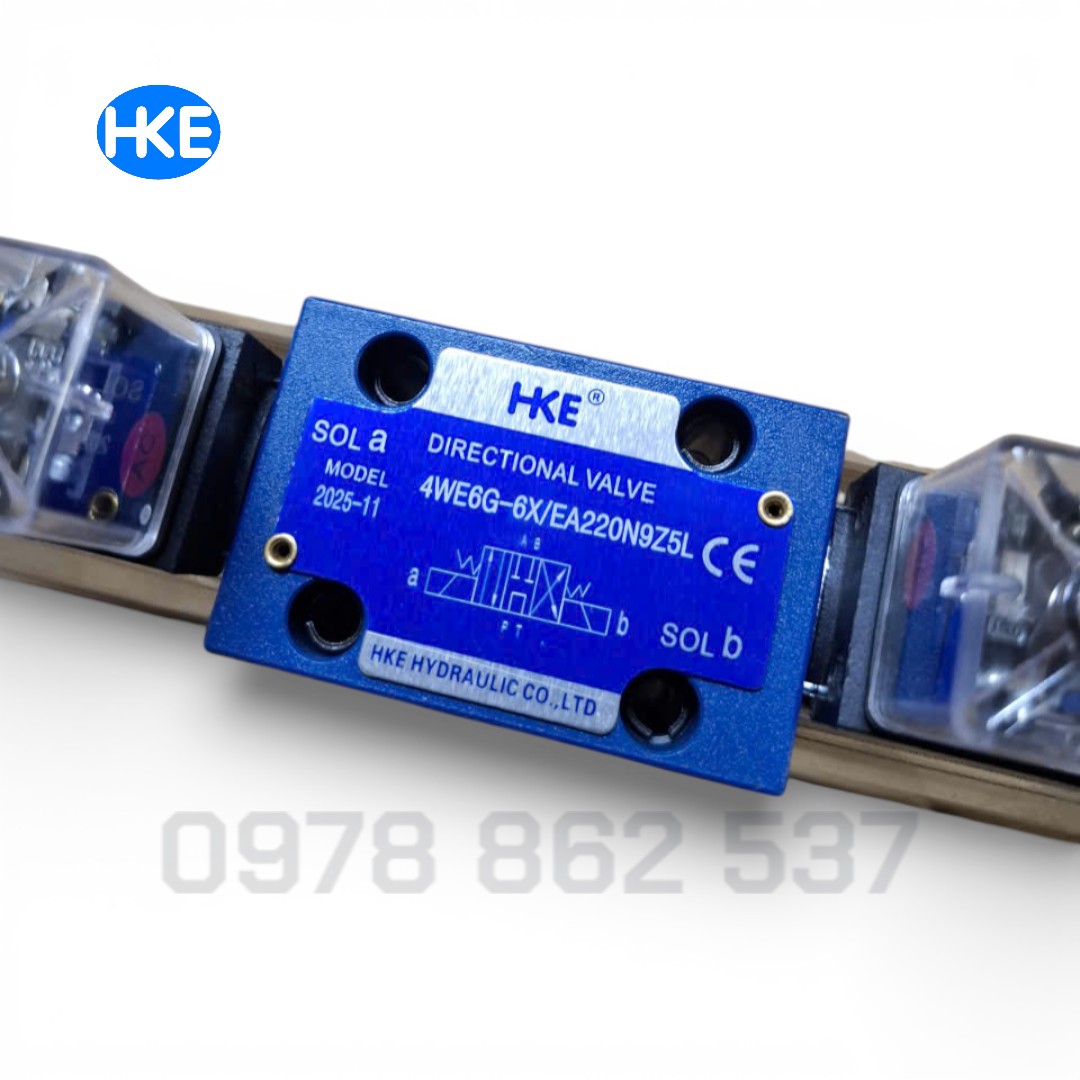

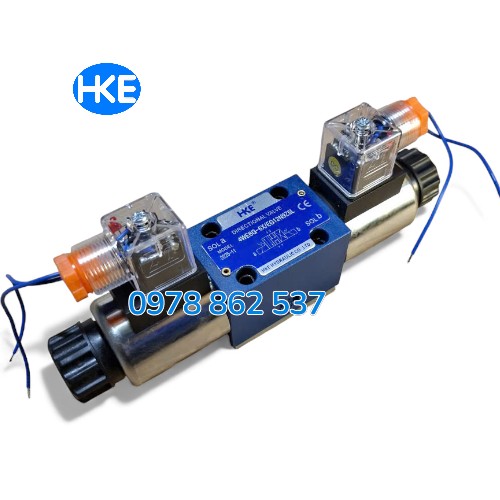

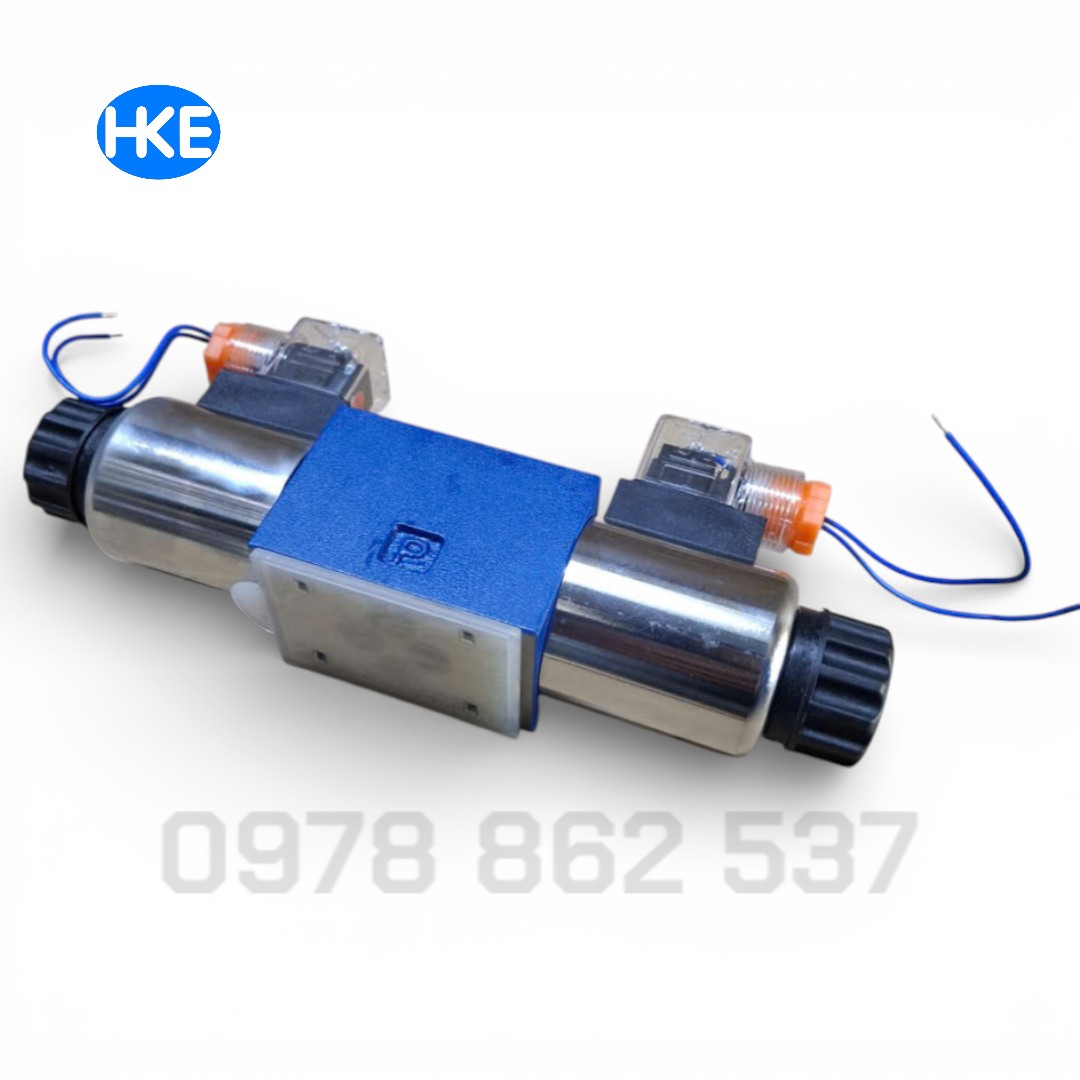

Van điện từ thủy lực 4WE6G

Van điện từ thủy lực 4WE6G-6X là dòng van điều khiển hướng dòng dầu phổ biến trong hệ thống thủy lực công nghiệp. Van được thiết kế theo tiêu chuẩn NG6 / CETOP3, cho phép lắp trực tiếp trên đế van thủy lực DSG02 hoặc manifold NG6.

Điểm nổi bật của dòng van này là khả năng chịu áp suất làm việc lên đến 315 bar, giúp hệ thống thủy lực vận hành ổn định trong các điều kiện tải cao. Van điện từ 4WE6 thường được sử dụng trong máy ép thủy lực, hệ thống nâng hạ, thiết bị cơ khí và dây chuyền tự động hóa công nghiệp.

Ngoài ra, sản phẩm có nhiều lựa chọn điện áp coil phù hợp với các hệ thống điều khiển khác nhau như AC220V, DC24V và DC12V.

Cấu tạo van điện từ thủy lực 4WE6

Van điện từ thủy lực 4WE6 được thiết kế gồm các bộ phận chính:

1️⃣ Thân van thủy lực

Thân van được chế tạo từ thép hợp kim chịu áp lực cao, bên trong có các đường dẫn dầu được gia công chính xác để điều khiển hướng dòng dầu trong hệ thống.

2️⃣ Ty trượt (spool)

Ty trượt nằm bên trong thân van, có nhiệm vụ đóng mở các đường dầu và điều khiển dòng dầu đến các cổng A hoặc B.

3️⃣ Cuộn coil điện từ

Cuộn coil điện từ tạo lực từ khi cấp điện để dịch chuyển ty trượt. Van có thể sử dụng các loại điện áp:

• AC220V

• DC24V

• DC12V

4️⃣ Lò xo hồi

Lò xo giúp đưa ty trượt về vị trí ban đầu khi coil ngừng cấp điện, đảm bảo van trở về trạng thái an toàn.

Thông số kỹ thuật van điện từ 4WE6

Nguyên lý hoạt động

Van điện từ thủy lực 4WE6 hoạt động dựa trên nguyên lý từ trường của cuộn coil điện từ.

Khi cuộn coil được cấp điện, lực từ sinh ra sẽ kéo ty trượt dịch chuyển sang vị trí mới. Điều này làm thay đổi đường đi của dòng dầu từ cổng P đến cổng A hoặc B, từ đó điều khiển chuyển động của xi lanh thủy lực hoặc motor thủy lực.

Khi ngừng cấp điện, lò xo hồi sẽ đẩy ty trượt trở lại vị trí ban đầu và hệ thống trở về trạng thái ban đầu.

Ưu điểm của van điện từ thủy lực 4WE6G

✔ Chịu áp suất cao lên đến 315 bar
✔ Thiết kế nhỏ gọn theo chuẩn CETOP3 / NG6
✔ Nhiều tùy chọn điện áp AC220V, DC24V, DC12V
✔ Độ bền cao, hoạt động ổn định
✔ Lắp đặt dễ dàng trên đế van DSG02

Ứng dụng của van điện từ 4WE6G

Van điện từ thủy lực 4WE6G được sử dụng rộng rãi trong:

• Máy ép thủy lực

• Hệ thống thủy lực công nghiệp

• Máy cơ khí tự động

• Thiết bị nâng hạ

• Hệ thống điều khiển xi lanh thủy lực

Nhờ khả năng chịu áp cao và điều khiển chính xác, van điện từ 4WE6 là giải pháp hiệu quả cho nhiều hệ thống thủy lực hiện nay.

So sánh van điện từ 4WE6G và 4WE10G

👉 4WE6 phù hợp cho hệ thống thủy lực nhỏ và trung bình.
👉 4WE10 dùng cho hệ thống cần lưu lượng lớn hơn.

Vì sao nên chọn sản phẩm tại HKE Hydraulic

HKE Hydraulic chuyên cung cấp thiết bị thủy lực công nghiệp như:

• Van điện từ thủy lực

• Đế van thủy lực

• Bơm thủy lực

• Bộ nguồn thủy lực

• Xi lanh thủy lực

Sản phẩm được kiểm tra kỹ thuật trước khi xuất kho, đảm bảo chất lượng và độ bền khi sử dụng trong các hệ thống thủy lực công nghiệp.

Câu hỏi thường gặp

Van điện từ 4WE6G chịu áp suất bao nhiêu?

Van có thể làm việc với áp suất tối đa lên đến 315 bar, phù hợp cho các hệ thống thủy lực tải nặng.

Van 4WE6G có những loại điện áp nào?

Van có các loại điện áp coil phổ biến:

• AC220V

• DC24V

• DC12V

Van 4WE6G lắp với đế van nào?

Van được lắp trên đế van thủy lực 02 NG6 / CETOP3 như DSG02 hoặc manifold NG6.
