Van Thủy Lực Bàn Nâng ET-02 G1/2 AC220V  | Van Nâng Hạ Tích Hợp Xi Lanh 1 Chiều

Van thủy lực bàn nâng ET-02 G1/2 là cụm van nâng hạ tích hợp (Lift Valve Group) chuyên dùng cho bộ nguồn thủy lực mini, bàn nâng thủy lực, xe nâng điện, dock leveler và các hệ thống sử dụng xi lanh tác động đơn. Van được tích hợp van điện từ, van một chiều, van an toàn, van tiết lưu và cơ cấu hạ bằng tay, giúp hệ thống hoạt động ổn định, an toàn và tiết kiệm không gian lắp đặt.

Thông số kỹ thuật Van ET-02

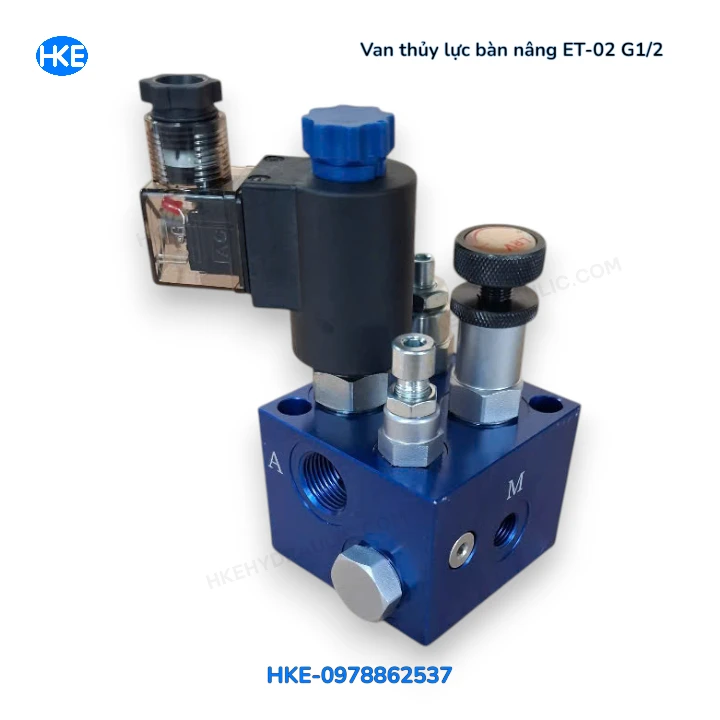

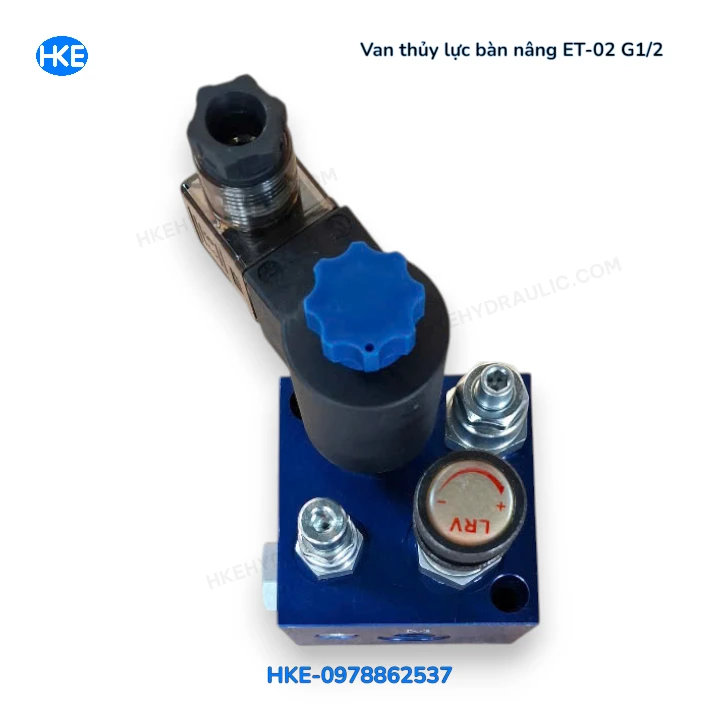

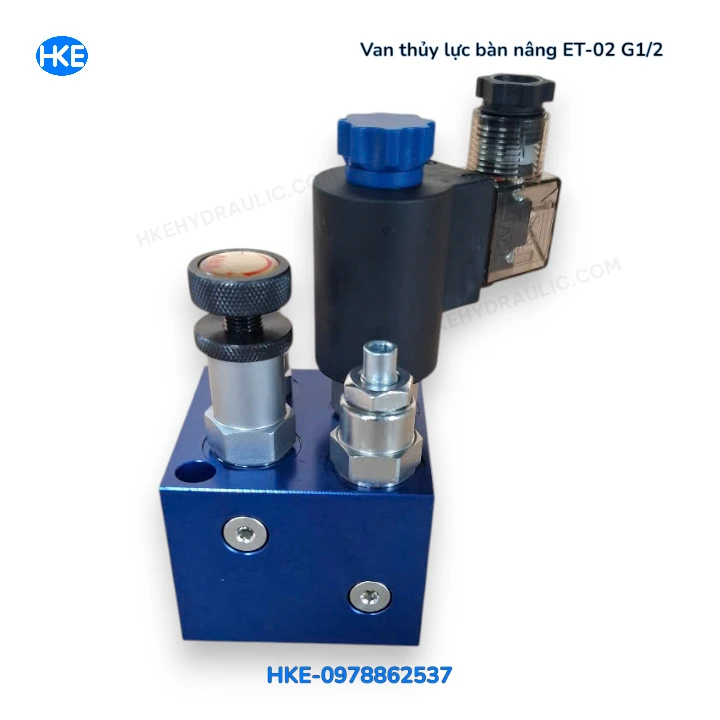

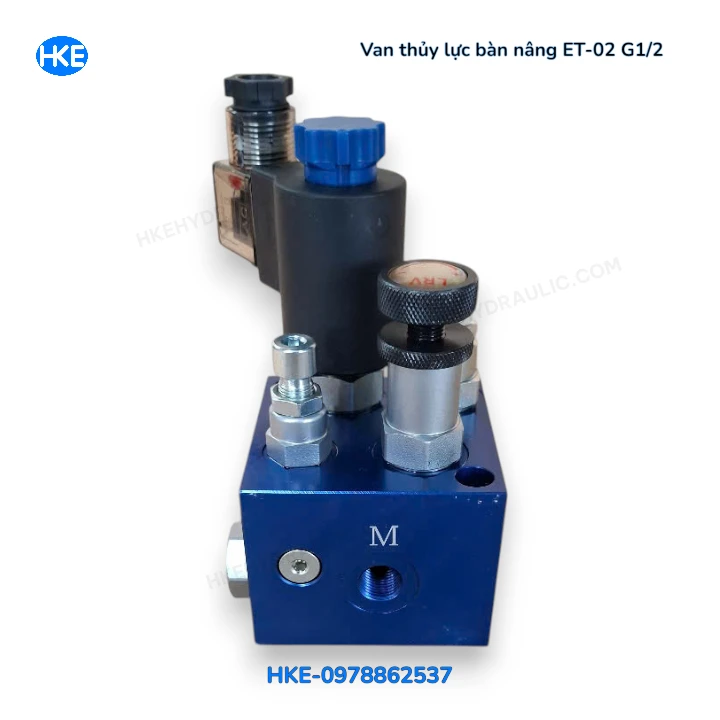

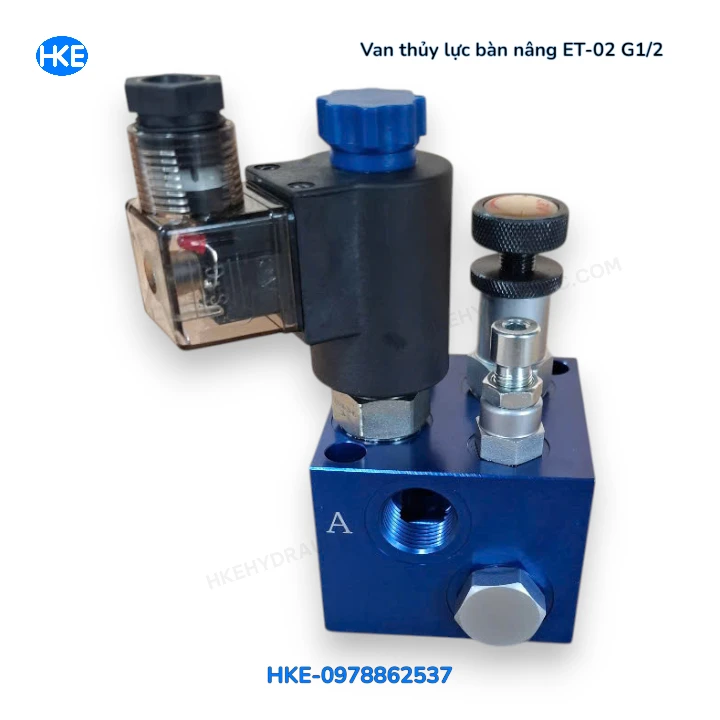

Cấu tạo van ET-02

Van ET-02 là một khối van tích hợp nhiều chức năng trong cùng một thân van, bao gồm:

• Van điện từ điều khiển nâng hạ.
• Van một chiều giữ tải khi ngừng bơm.
• Van an toàn giới hạn áp suất hệ thống.
• Van tiết lưu điều chỉnh tốc độ hạ.
• Cơ cấu hạ bằng tay khi mất điện.
• Thân van hợp kim nhôm hoặc thép cường lực.

Thiết kế dạng block giúp giảm số lượng đầu nối, hạn chế rò rỉ dầu và tăng độ ổn định khi vận hành.

Nguyên lý hoạt động

Chế độ nâng

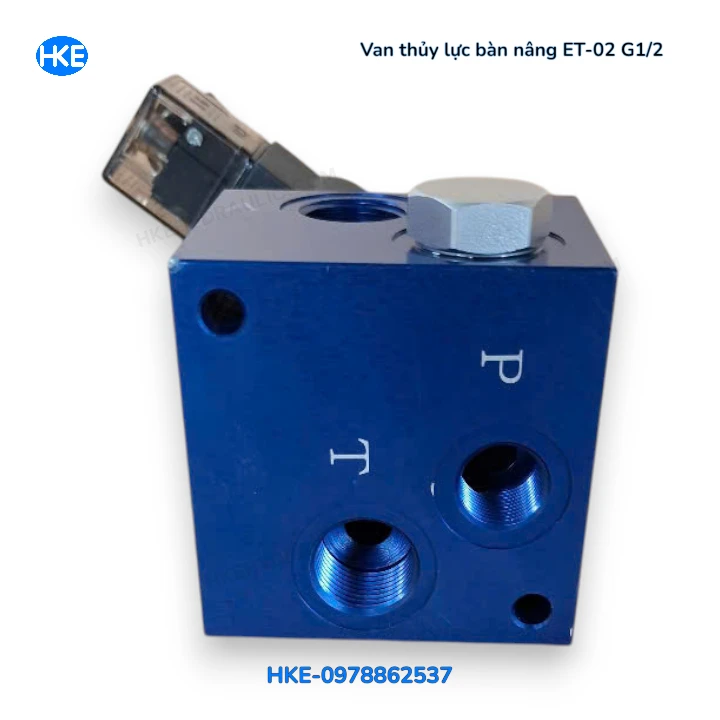

Khi động cơ và bơm hoạt động, dầu áp lực đi từ cổng P qua van một chiều đến cổng A, cấp dầu cho xi lanh nâng tải.

Chế độ giữ tải

Khi bơm dừng, van một chiều tự động đóng, khóa dầu trong xi lanh giúp tải giữ nguyên vị trí mà không bị tụt.

Chế độ hạ

Khi cấp điện cho van điện từ, đường dầu hồi được mở, dầu từ xi lanh trở về thùng thông qua van tiết lưu để kiểm soát tốc độ hạ.

Hạ khẩn cấp

Trong trường hợp mất điện, người vận hành có thể sử dụng núm hạ bằng tay để đưa tải xuống an toàn.

Vật liệu

Van ET-02 thân nhôm Anodize xanh

• Hợp kim nhôm 6061.
• Bề mặt Anodize màu xanh chống oxy hóa.
• Trọng lượng nhẹ.
• Tản nhiệt tốt.
• Chống ăn mòn hiệu quả.

Ưu điểm nổi bật

• Thiết kế nhỏ gọn, tiết kiệm diện tích.
• Tích hợp nhiều chức năng trong một cụm van.
• Lưu lượng ổn định 20L/phút.
• Áp suất làm việc tới 210 bar.
• Có chức năng giữ tải an toàn.
• Có hạ bằng tay khi mất điện.
• Dễ dàng thay thế các dòng ET02, Lift Valve Group tiêu chuẩn.
• Nhiều tùy chọn điện áp AC220V, AC110V, DC24V và DC12V.

Ứng dụng thực tế

Van ET-02 được sử dụng phổ biến trong:

• Bộ nguồn thủy lực mini.
• Bàn nâng thủy lực.
• Xe nâng điện.
• Dock Leveler.
• Bàn lật thủy lực.
• Thang nâng hàng.
• Máy ép sử dụng xi lanh tác động đơn.
• Thiết bị nâng hạ trong nhà máy.

So sánh ET-02 với ET-04

Hướng dẫn lựa chọn

Bạn nên chọn ET-02 khi:

• Bộ nguồn có lưu lượng khoảng 20L/phút.
• Xi lanh tác động đơn.
• Không gian lắp đặt nhỏ.
• Yêu cầu giữ tải an toàn.
• Cần chức năng hạ bằng tay.

Nếu hệ thống có lưu lượng lớn hơn 25L/phút, nên lựa chọn ET-04 để đảm bảo lưu lượng và độ ổn định.

Lỗi thường gặp

Bàn nâng không giữ được tải

• Van một chiều bị mòn.
• Có cặn bẩn trong đường dầu.
• Phớt xi lanh hỏng.

Bàn nâng hạ quá nhanh

• Van tiết lưu điều chỉnh sai.
• Lò xo van yếu.
• Lưu lượng dầu vượt thiết kế.

Van điện từ không hoạt động

• Mất nguồn cấp coil.
• Coil cháy.
• Lõi van bị kẹt do bẩn.

Van bị rò rỉ dầu

• Gioăng hỏng.
• Đầu nối siết chưa đủ lực.
• Mặt bích lắp không phẳng.

Vì sao nên mua tại HKE Hydraulic?

• Hàng mới, đúng tiêu chuẩn kỹ thuật.
• Có đầy đủ phiên bản AC220V, DC24V, DC12V.
• Tư vấn lựa chọn theo bộ nguồn và xi lanh.
• Hỗ trợ lắp đặt, đấu nối và cài đặt áp suất.
• Giao hàng toàn quốc, bảo hành rõ ràng.

Câu hỏi thường gặp (FAQ)

Van ET-02 chịu được bao nhiêu áp suất?

Van có áp suất làm việc tối đa 210 bar, phù hợp với hầu hết các bộ nguồn thủy lực mini và bàn nâng.

ET-02 có những điện áp nào?

Có các phiên bản AC220V, AC110V, DC24V và DC12V, phù hợp với nhiều hệ thống điều khiển khác nhau.

Van ET-02 có dùng cho xi lanh 2 chiều không?

Không. ET-02 được thiết kế cho xi lanh tác động đơn (1 chiều) trong các hệ thống nâng hạ.

ET-02 có thay thế được các dòng Lift Valve Group khác không?

Có. Van có thể thay thế nhiều dòng Lift Valve Group ET02 cùng tiêu chuẩn cổng dầu và lưu lượng.

ET-02 và ET-04 khác nhau như thế nào?

ET-04 có lưu lượng lớn hơn (25L/phút), phù hợp với bộ nguồn công suất cao hơn, trong khi ET-02 tối ưu cho hệ thống 20L/phút.
