Van thủy lực bàn nâng ET-04 – Giải pháp điều khiển nâng hạ an toàn, ổn định

1. Giới thiệu sản phẩm

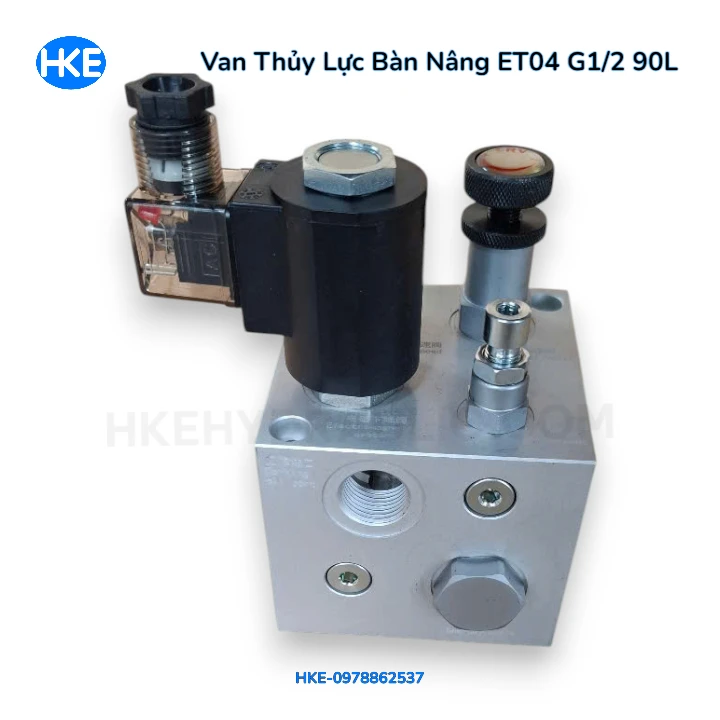

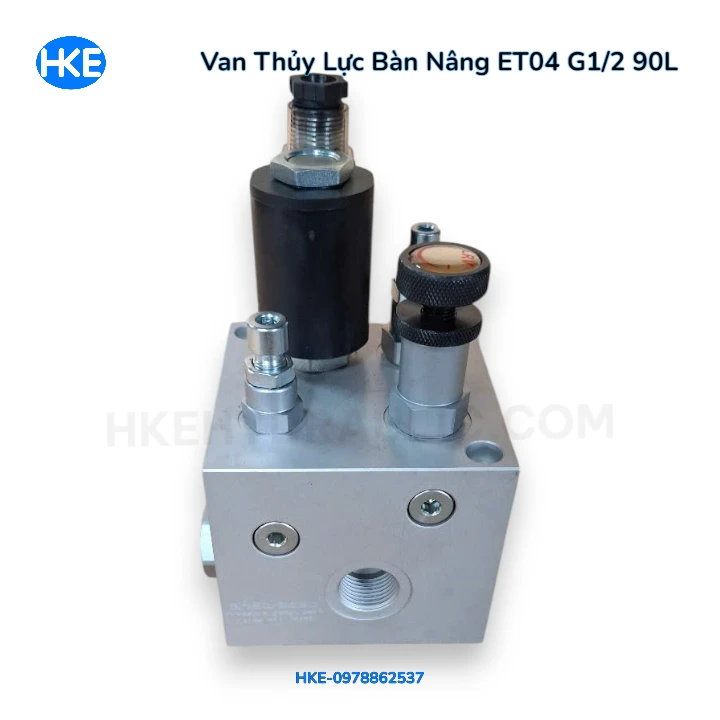

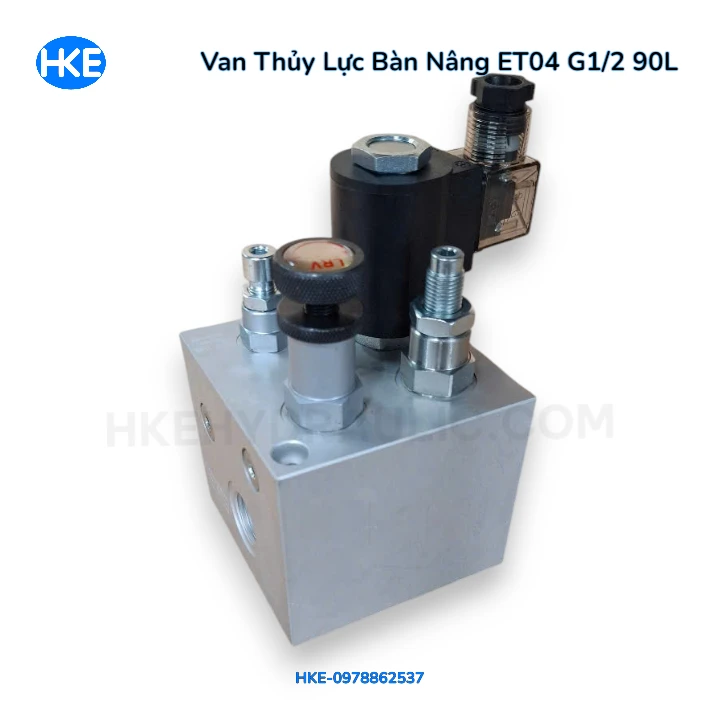

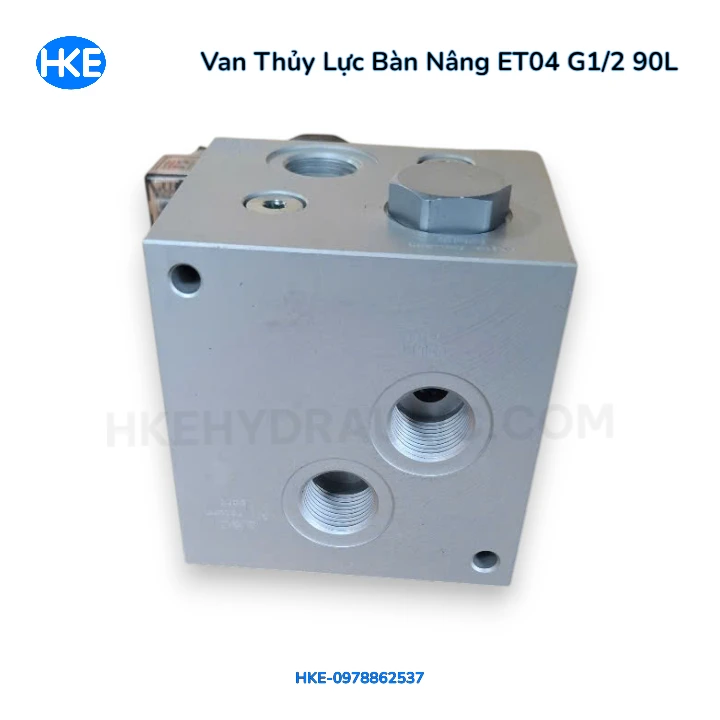

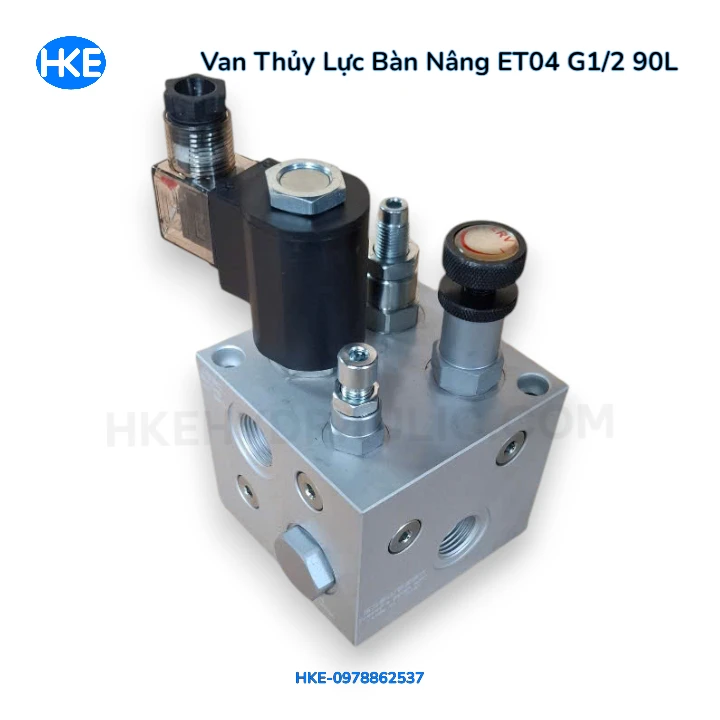

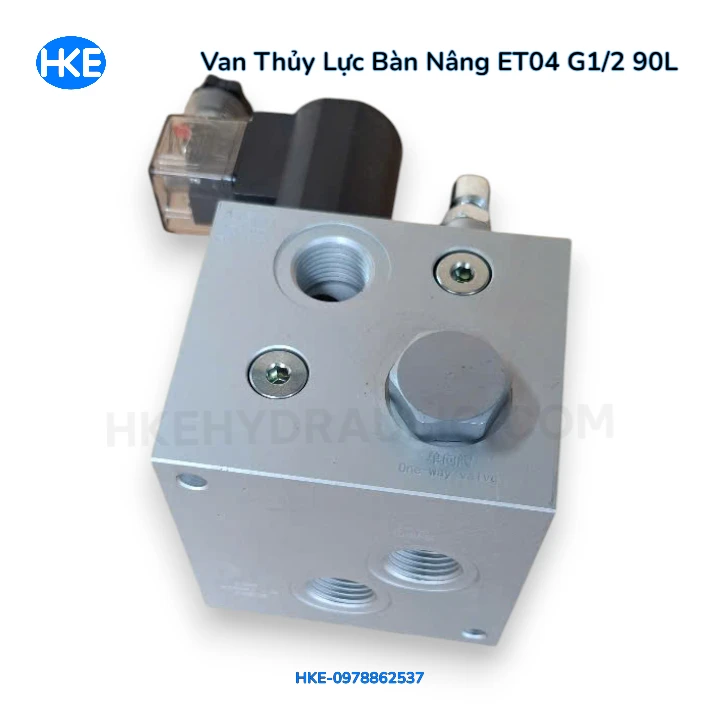

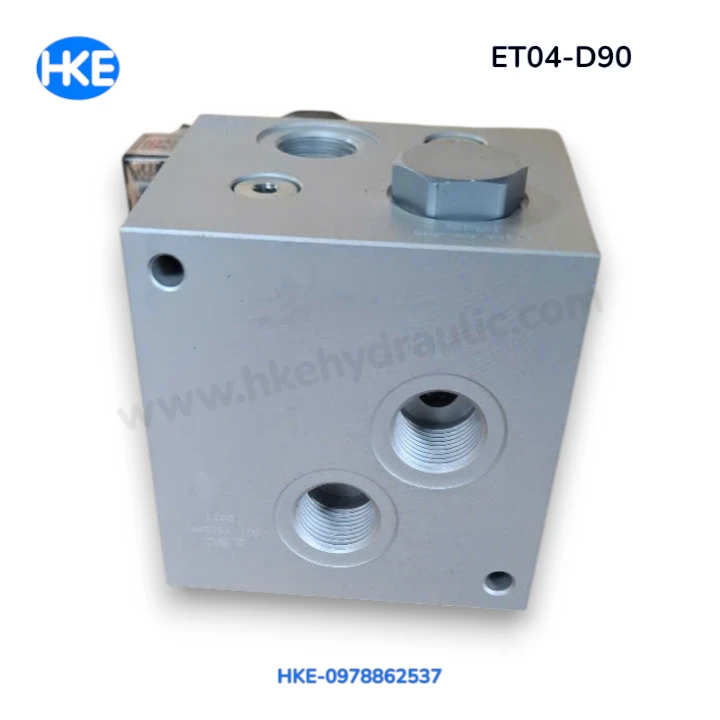

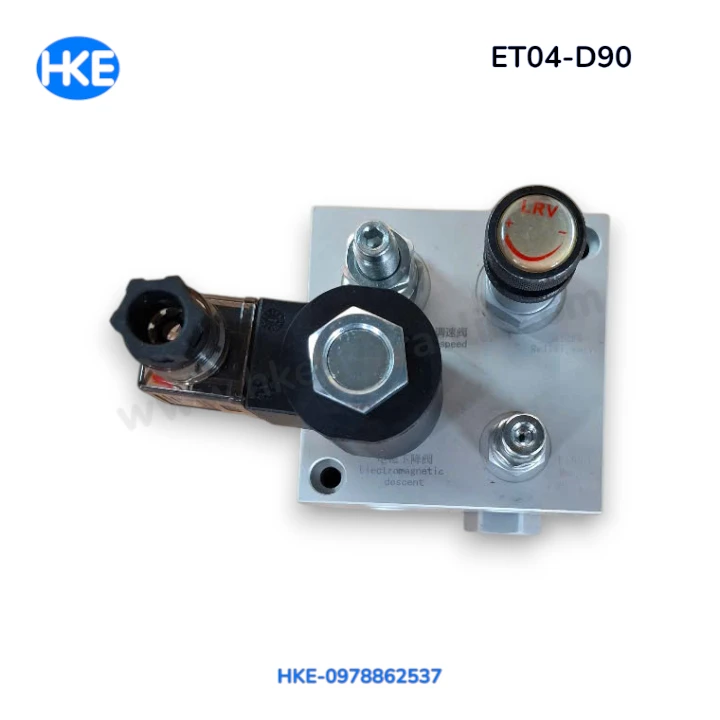

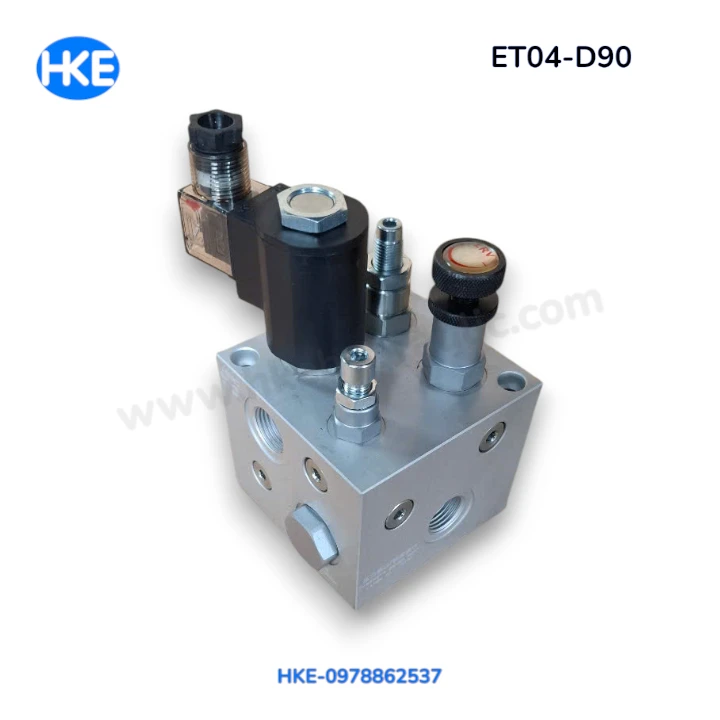

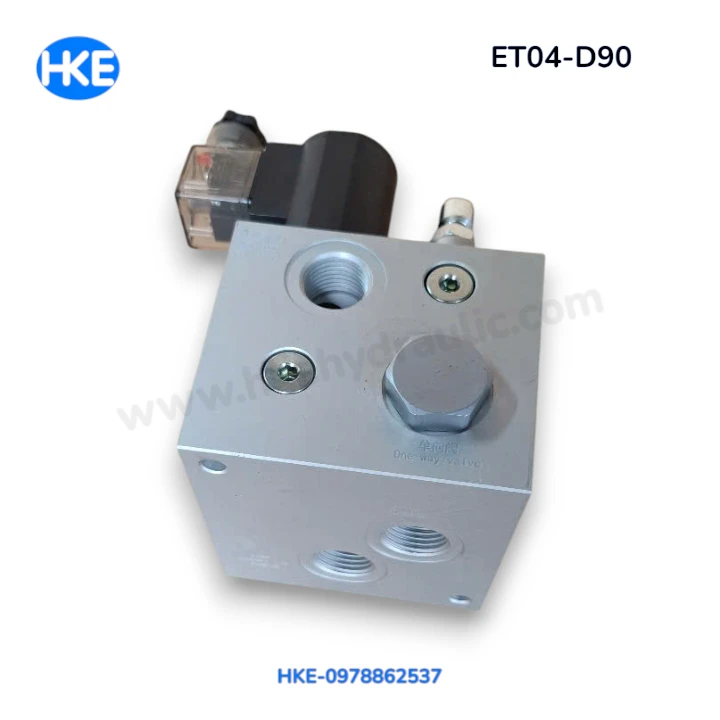

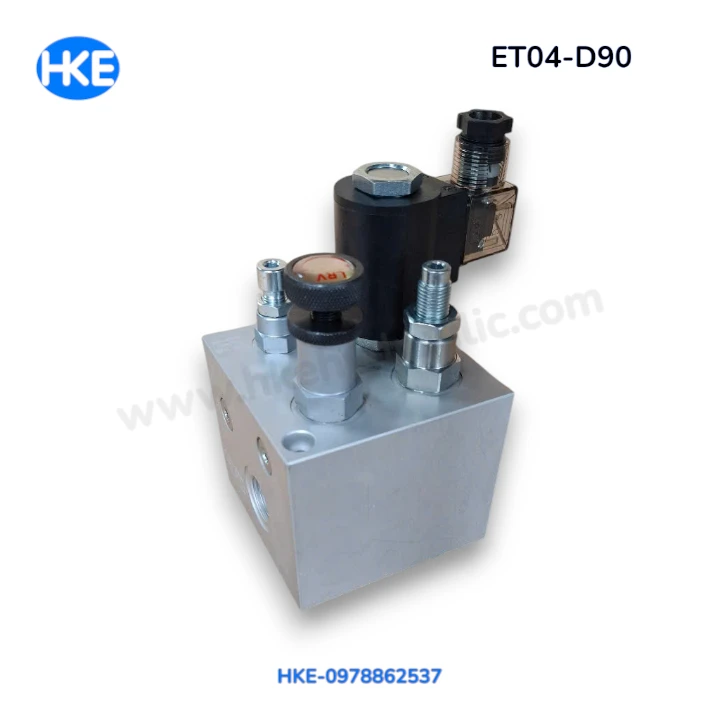

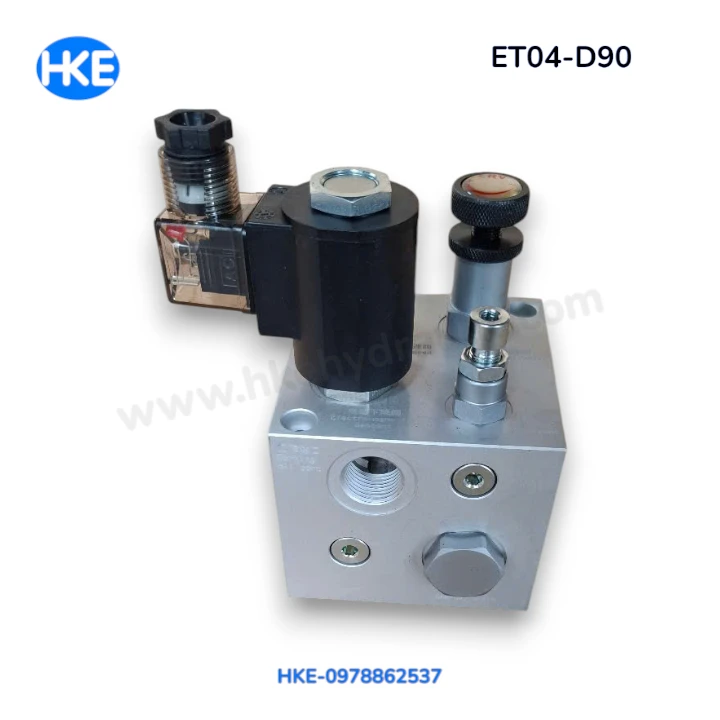

Van thủy lực bàn nâng ET-04 là dòng van điện từ tích hợp đa chức năng, chuyên dùng cho hệ thống nâng hạ như bàn nâng ô tô, xe nâng hàng và thiết bị công nghiệp.

Với lưu lượng tối đa 40 L/phút và áp suất tối đa 220 bar và cổng dầu G1/2 ở mã ren 4F, van ET-04 giúp hệ thống vận hành ổn định, nâng hạ êm ái và an toàn. Thiết kế tích hợp chỉnh áp và tiết lưu giúp tối ưu mạch thủy lực, giảm chi phí và tăng hiệu quả vận hành.

👉 Xem thêm: https://hkehydraulic.com/thuy-luc/van-thuy-luc/

2. Thông số kỹ thuật van thủy lực bàn nâng ET-04

3. Cấu tạo và nguyên lý hoạt động của van thủy lực bàn nâng ET-04

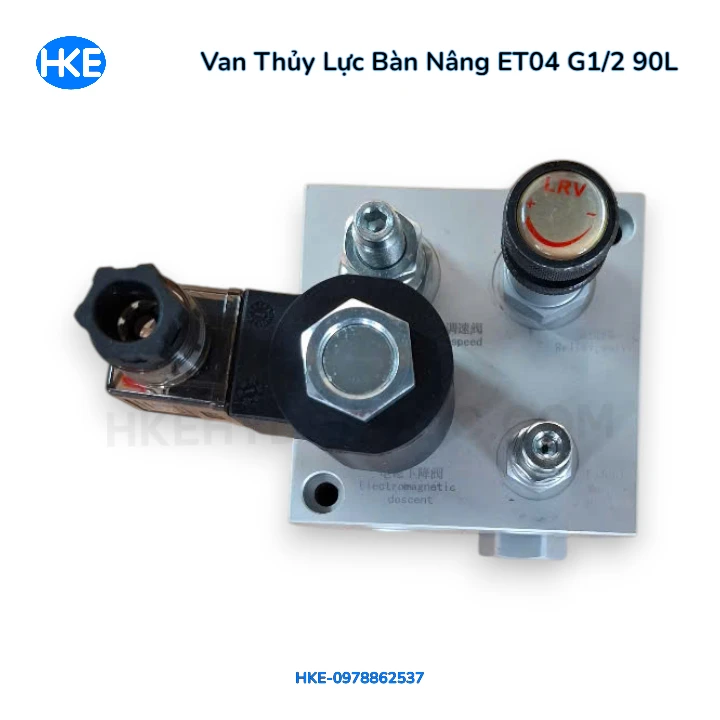

Cấu tạo chính:

• Thân van tích hợp
• Cuộn coil điện từ
• Van an toàn (chỉnh áp)
• Van tiết lưu điều chỉnh tốc độ
• Các cổng P, T, A và cổng đo áp M

Nguyên lý hoạt động:

• Khi nâng

  Mô tơ kéo bơm tạo áp suất, dầu đi từ cổng P qua van điện từ đến cổng A, cấp dầu cho xi lanh và nâng tải.

  Khi giữ tải

  Sau khi ngắt bơm, van một chiều giữ áp suất trong xi lanh, hạn chế hiện tượng tụt tải.

  Khi hạ

  Khi cấp điện cho van điện từ hạ, dầu từ xi lanh hồi về thùng qua cổng T. Tốc độ hạ được kiểm soát bởi cụm van tiết lưu tích hợp, giúp chuyển động ổn định và an toàn.

  Khi quá áp

  Van an toàn mở khi áp suất vượt mức cài đặt, bảo vệ bơm, đường ống và xi lanh khỏi hư hỏng.

4. Ưu điểm nổi bật của van thủy lực bàn nâng ET-04

• Thiết kế tích hợp nhiều chức năng trong một cụm van.
• Lưu lượng lớn 40 L/phút tối đa , phù hợp hệ thống công suất cao.
• Ren G1/2 giảm tổn thất áp suất.
• Thân hợp kim nhôm nhẹ, chống ăn mòn.
• Ít điểm nối, giảm nguy cơ rò rỉ dầu.
• Lắp đặt nhanh và bảo trì thuận tiện.
• Hỗ trợ nhiều mức điện áp coil.

5. So sánh ET04 và EF-02 GPY/2A

6. Ứng dụng thực tế của van thủy lực ET-04

Van thủy lực bàn nâng ET-04 được sử dụng phổ biến trong:

• Bàn nâng thủy lực tải trọng lớn.
• Dock leveler.
• Bàn lật thủy lực.
• Xe nâng điện.
• Máy ép thủy lực.
• Máy xử lý vật liệu.
• Thiết bị nâng hạ tự động.
• Bộ nguồn thủy lực công nghiệp.

7. Lỗi thường gặp ở van thủy lực bàn nâng ET-04

Bàn nâng không lên

• Bơm không đủ lưu lượng.
• Van điện từ không hoạt động.
• Van an toàn cài áp quá thấp.

Bàn nâng tụt

• Van một chiều mòn.
• Xi lanh rò rỉ.
• Có tạp chất trong cụm van.

Tốc độ hạ không ổn định

• Van tiết lưu điều chỉnh chưa phù hợp.
• Dầu thủy lực bẩn.
• Đường hồi bị cản trở.

8. Hướng dẫn lựa chọn

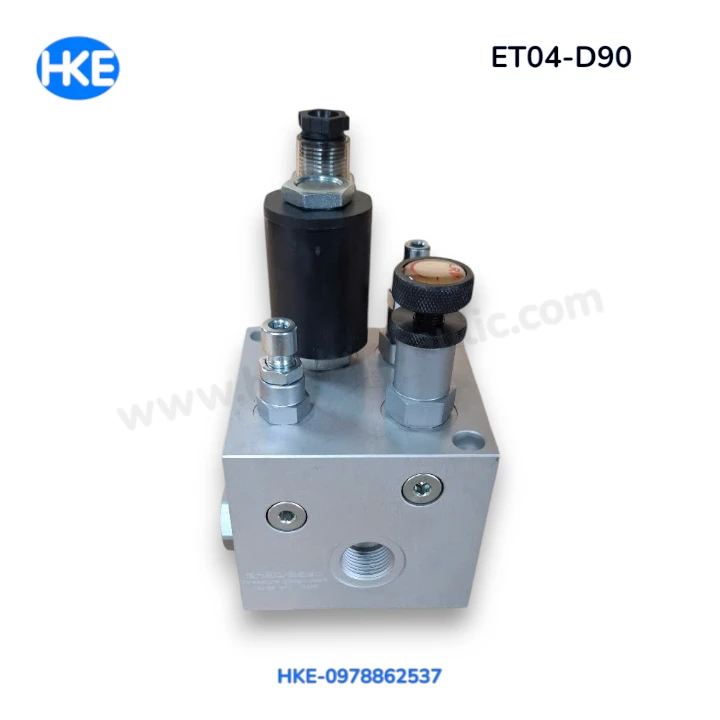

Bạn nên chọn ET04-D90 sau khi đối chiếu mã cấu hình và các điều kiện sau:

• Lưu lượng mạch không vượt 40 L/phút . Bảng này ghi ET04-D100 là mã riêng có lưu lượng tối đa 50 L/phút.
• Đối chiếu cả bốn cổng P, A, T, M đều là ren thẳng G1/2 ; không thay bằng ren côn PT/G3/8.
• Hệ thống cần làm việc liên tục.
• Bàn nâng có tải trọng lớn.
• Muốn giảm số lượng van và đường ống bằng cụm van tích hợp.

Với mạch nhỏ, có thể so sánh mã EF02-GPY (lưu lượng tối đa 25 L/phút ). Kiểm tra kích thước cổng và mạch điều khiển trước khi thay, không chỉ dựa vào lưu lượng.

9. Lý do chọn HKE Hydraulic

• Cung cấp đúng model ET04-D90.
• Tư vấn lựa chọn theo lưu lượng và cỡ ren.
• Điện áp coil lựa chọn theo nhãn trên van thực tế và nguồn điều khiển của máy.
• Đối chiếu mã cấu hình và nhãn coil trước khi giao hàng.
• Giao hàng toàn quốc.
• Hỗ trợ kỹ thuật trong quá trình lắp đặt.

👉 HKE Hydraulic là đơn vị chuyên cung cấp thiết bị thủy lực công nghiệp như:

• van tiết lưu thủy lực

• van điện từ thủy lực

• van chống rơi xi lanh

• bơm thủy lực

• bộ nguồn thủy lực

• xi lanh thủy lực

10. FAQ – Câu hỏi thường gặp

Van thủy lực bàn nâng ET-04 dùng cho hệ nào?
→ Hệ thống bàn nâng, bộ nguồn thủy lực.

Có chỉnh tốc độ hạ được không?
→ Có, nhờ van tiết lưu tích hợp.

Có cần thêm van an toàn không?
→ Cụm van có van tràn tích hợp theo sơ đồ ET04-D90; vẫn cần kỹ thuật viên kiểm tra yêu cầu bảo vệ áp cho toàn bộ hệ thống.

Chọn điện áp coil như thế nào?
Đọc điện áp và loại dòng điện trên nhãn coil, rồi đối chiếu nguồn điều khiển thực tế trước khi đấu.
